新型窄带调频接收机集成电路MC3362,MC3363,MC3364,MC3367的应用

新型窄带调频接收机集成电路MC3362，MC3363，MC3364，MC3367的应用单片接收机电路MC3362系列的出现，大大地推动了移动通信电台的革新。

这些集成电路芯片的共同特点是：功能强，单片化，电压低，低功耗，灵敏度高。

新型的低功耗窄带FM单片接收机电路MC3362，已经包含了除高放外的前端电路，而且还增加了载波检测电路和用于FSK检测的比较器，它适用于窄带话音与数据链路的通信。

MC3362的外引线图如图例8－1所示。

MC3362包含有二个本振，二个混频和二个中放电路，是一个从天线输入到音频预放大输出的全二次超外差式的接收电路。

MC3362的第一混频工作频率可以超过450MHz。

第一本振可采用灵活的LC振荡回路，也可作为PLL频率合成器的VCO，工作频率可达190MHz，在RF输入为450MHz时，还可以用外部振荡器（100mV）驱动。

MC3362具有很好的灵敏度和镜像抑制能力，12dBSINAD（信纳比），灵敏度为0.7μV。

可用于FSK数据通信。

有60dB动态范围的接收信号场强指示器。

可用于控制有中心和无中心移动通信设备的过区切换和空闲通信检测。

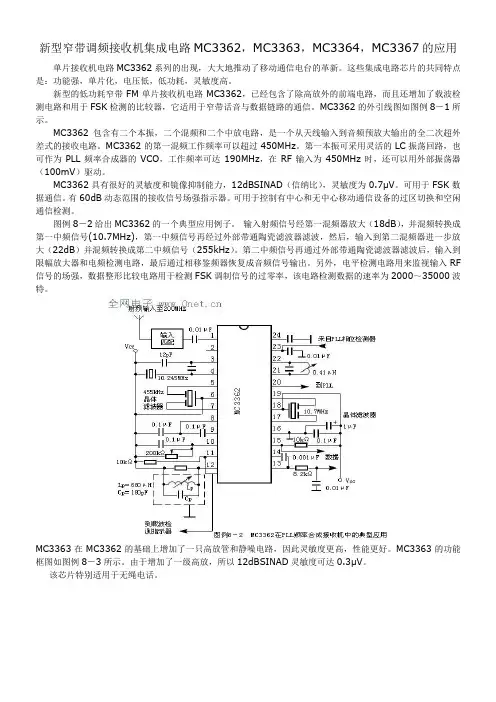

图例8－2给出MC3362的一个典型应用例子。

输入射频信号经第一混频器放大（18dB），并混频转换成第一中频信号(10.7MHz)，第一中频信号再经过外部带通陶瓷滤波器滤波，然后，输入到第二混频器进一步放大（22dB）并混频转换成第二中频信号（255kHz）。

第二中频信号再通过外部带通陶瓷滤波器滤波后，输入到限幅放大器和电频检测电路，最后通过相移鉴频器恢复成音频信号输出。

另外，电平检测电路用来监视输入RF 信号的场强，数据整形比较电路用于检测FSK调制信号的过零率，该电路检测数据的速率为2000～35000波特。

MC3363在MC3362的基础上增加了一只高放管和静噪电路，因此灵敏度更高，性能更好。

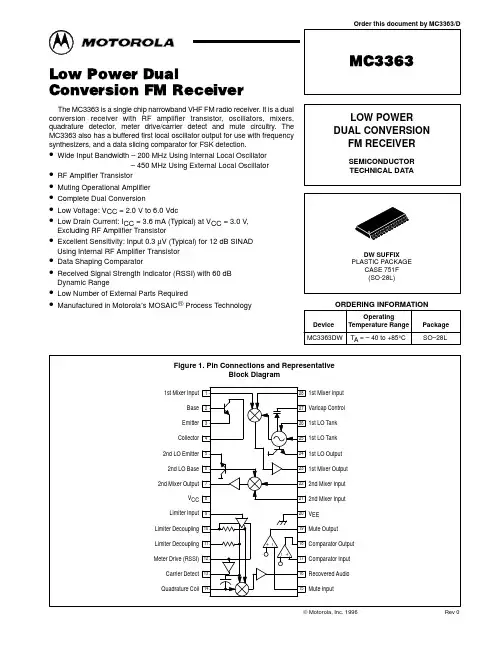

MC3363的功能框图如图例8－3所示。

由于增加了一级高放，所以12dBSINAD灵敏度可达0.3μV。

CIRCUIT DESCRIPTIONThe MC3363 is a complete FM narrowband receiver from RF amplifier to audio preamp output. The low voltage dual conversion design yields low power drain, excellent sensitivity and good image rejection in narrowband voice and data link applications.In the typical application, the input RF signal is amplified by the RF transistor and then the first mixer amplifies the signal and converts the RF input to 10.7 MHz. This IF signal is filtered externally and fed into the second mixer, which further amplifies the signal and converts it to a 455 kHz IF signal. After external bandpass filtering, the low IF is fed into the limiting amplifier and detection circuitry. The audio is recovered using a conventional quadrature detector. Twice-IF filtering is provided internally.The input signal level is monitored by meter drive circuitry which detects the amount of limiting in the limiting amplifier. The voltage at the meter drive pin determines the state of the carrier detect output, which is active low. APPLICATIONS INFORMATIONThe first local oscillator is designed to serve as the VCO in a PLL frequency synthesized receiver. The MC3363 can operate together with the MC145166/7 to provide a two-chip ten–channel frequency synthesized receiver in the 46/49 cordless telephone band. The MC3363 can also be used with the MC14515X series of CMOS PLL synthesizers and MC120XX series of ECL prescalers in VHF frequency synthesized applications to 200 MHz.For single channel applications the first local oscillator can be crystal controlled. The circuit of Figure 4 has been used successfully up to 60 MHz. For higher frequencies an external oscillator signal can be injected into Pins 25 and/or 26 — a level of approximately 100 mVrms is recommended. The first mixer′s transfer characteristic is essentially flat to 450 MHz when this approach is used (keeping a constant 10.7 MHz IF frequency). The second local oscillator is a Colpitts type which is typically run at 10.245 MHz under crystal control.The mixers are doubly balanced to reduce spurious responses. The first and second mixers have conversion gains of 18 dB and 21 dB (typical), respectively. Mixer gain is stable with respect to supply voltage. For both conversions, the mixer impedances and pin layout are designed to allow the user to employ low cost, readily available ceramic filters.Following the first mixer, a 10.7 MHz ceramic bandpass filter is recommended. The 10.7 MHz filtered signal is then fed into the second mixer input Pin 21, the other input Pin 22 being connected to V CC.The 455 kHz IF is filtered by a ceramic narrow bandpass filter then fed into the limiter input Pin 9. The limiter has 10 µV sensitivity for –3.0 dB limiting, flat to 1.0 MHz.The output of the limiter is internally connected to the quadrature detector, including a quadrature capacitor. A parallel LC tank is needed externally from Pin 14 to V CC. A 68 kΩ shunt resistance is included which determines the peak separation of the quadrature detector; a smaller value will lower the Q and expand the deviation range and linearity, but decrease recovered audio and sensitivity.A data shaping circuit is available and can be coupled to the recovered audio output of Pin 16. The circuit is a comparator which is designed to detect zero crossings of FSK modulation. Data rates of up to 35000 baud are detectable using the comparator. Best sensitivity is obtained when data rates are limited to 1200 baud maximum. Hysteresis is available by connecting a high-valued resistor from Pin 17 to Pin 18. Values below 120 kΩ are not recommended as the input signal cannot overcome the hysteresis.The meter drive circuitry detects input signal level by monitoring the limiting of the limiting amplifier stages. Figure 5 shows the unloaded current at Pin 12 versus input power. The meter drive current can used directly (RSSI) or can be used to trip the carrier detect circuit at a specified input power.A muting op amp is provided and can be triggered by the carrier detect output (Pin 13). This provides a carrier level triggered squelch circuit which is activated when the RF input at the desired input frequency falls below a present level. The level at which this occurs is determined by the resistor placed between the meter drive output (Pin 12) and V CC. Values between 80–130 kΩ are recommended. This type of squelch is pictured in Figures 3 and 4.Hysteresis is available by connecting a high-valued resistor Rh between Pins 12 and 13. The formula is:Hyst = V CC/ (Rh x 10–7) dBThe meter drive can also be used directly to drive a meter or to provide AGC. A current to voltage converter or other linear buffer will be needed for this application.A second possible application of the op amp would be in a noise triggered squelch circuit, similar to that used with the MC3357/MC3359/MC3361B FM IFs. In this case the op amp would serve as an active noise filter, the output of which would be rectified and compared to a reference on a squelch gate. The MC3363 does not have a dedicated squelch gate, but the NPN RF input stage or data shaping comparator might be used to provide this function if available. The op amp is a basic type with the inverting input and the output available. This application frees the meter drive to allow it to be used as a linear signal strength monitor.The circuit of Figure 4 is a complete 50 MHz receiver from antenna input to audio preamp output. It uses few components and has good performance. The receiver operates on a single channel and has input sensitivity of t0.3 µV for 12 dB SINAD.NOTE: For further application and design information, refer to AN980.。

常用的集成电路集成电路是采用半导体制作工艺，在一块较小的单晶硅片上制作上许多晶体管及电阻器电容器等元器件，并按照多层布线或隧道布线的方法将各元器件组合成完整的电子电路。

它在电路中用字母“IC”(也有用“N”等)表示。

电子制作中常用的集成电路有稳压集成电路、运放集成电路、语音集成电路、数字集成电路和时基集成电路等。

1．数字集成电路数字集成电路可分为TTL数字集成电路、CMOS数字集成电路和ECL数字集成电路，它们的逻辑电平不同。

较常用的是TTL数字集成电路和CMOS数字集成电路。

图1是几种常用数字集成电路外形图。

图1TTL数字集成电路TTL电路是晶体管－晶体管逻辑电路的英文缩写。

TTL数字集成电路属于双极型晶体管集成电路，它又分为N-TTL、LS-TTL、ALS-TTL、AS-TTL、S-TTL等多种，其工作频率低于100MHz。

常用的TTL数字集成电路有74LS××系列、74S××系列、74ALS××系列、74AS××系列和74F××系列等。

COMS数字集成电路CMOS电路是互补型金属氧化物半导体电路的英文缩写。

CMOS数字集成电路属于单极型晶体管集成电路，其工作频率低于100kHz。

它有多种类型，但最常见的是门电路。

CMOS门电路中的逻辑门有非门、与门、与非门、或非门、或门、异或门、异或非门（同或门）、施密特触发门、缓冲器、驱动器等。

常用的CMOS数字集成电路有4000B系列、40H××系列（TC40H××、LR40H××、LS40H××、CC40H××）、74HC××系列等。

2．遥控集成电路遥控集成电路包括红外线遥控集成电路、无限遥控集成电路和超声波遥控集成电路。

红外线遥控集成电路红外线遥控集成电路分为红外线遥控发射集成电路和红外线遥控接收集成电路。

无线对讲机制作原理30.275MHz 调频一、主要技术指标：1．频率：30.275MHz2．调制方式：调频3 频偏：5KHz5．通信方式：同频单工6．电源电压：9.6V 10%(镍镉充电电池8节，负极接地。

有些机型是6节)7．消耗电流：静噪守候：10mA以下接收：150mA以下近程发射：远程发射：0.7A以下8．载频输出功率：2w9．接收灵敏度：1.0uV以下(信噪比12dB以上)1 0．静噪灵敏度：0.5uV11．中频频率：455 KHz12．音频不失真功率：大于200 nlw1 3．体积：125 x 55 x 30 mm14．重量：二、工作原理整机由接收和发射两部分组成，两部分除天线和阻抗匹配电路外，其它电路都是相互独立的。

1、接收机由天线接收到的高频无线电信号经L1，L2，c1，c2，c4组成的低通滤波器滤除频带以外的干扰信号，经c6送至D1，D2和L3组成选频电路，这个选频电路谐振频率为30.275MHz，选出对讲机发来的载频信号，而滤除其它干扰电波．经c7送到N1和N2组成的联级高频信号放大电路进行高频放大，这种联级高频信号放大电路具有增益高，工作稳定，无须使用中和电容等优点，N1组成共射电路，N2接成共基电路，共射电路具有增益高的优点，而共基电路具有工作稳定的特点，经N1，N2放大后的高频信号由L4，c9，T1，c12组成双调谐回路再次选频后经c16送入ICl(MC3361)的16脚内部混频级进行混频．N3和CRY1，L5等元件组成本机振荡器，L5和相应的回路电容谐振于10.243MHz的三次谐波上，即1 0.24333x3=30.730MHz，它比发射频率30.275MHz(10.0917的三倍频，即10.0917MHzx3=30. 275MHz)高出一个中频455kHz(即30.730—30.275=0.455MHz)，本振信号也送到Icl的第1脚，在Icl内部进行混频。

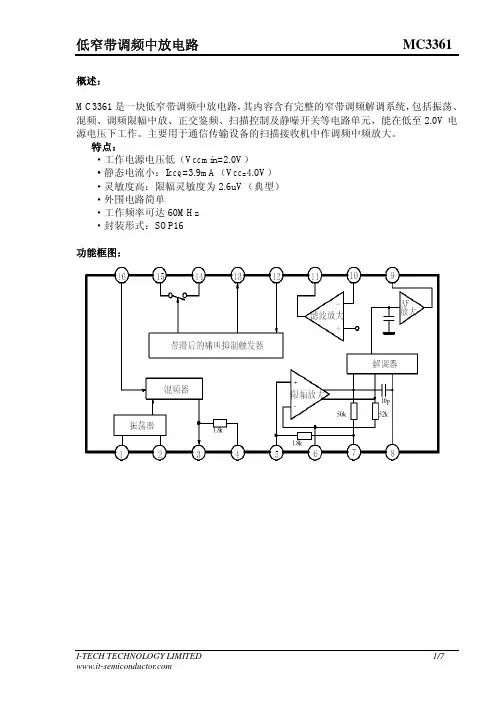

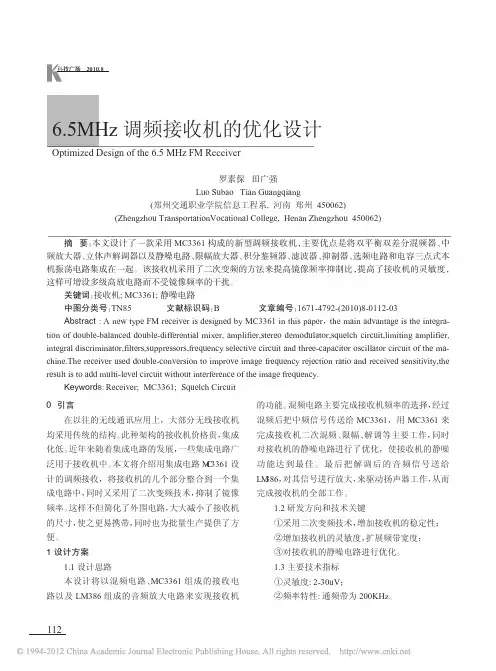

Ic1(Mc3361)是窄带调频接收专用集成电路，其内部包含振荡器，混频器，高增益的限幅中频放大器，鉴频器和有源滤波器，静噪触发电路及音频放大电路。

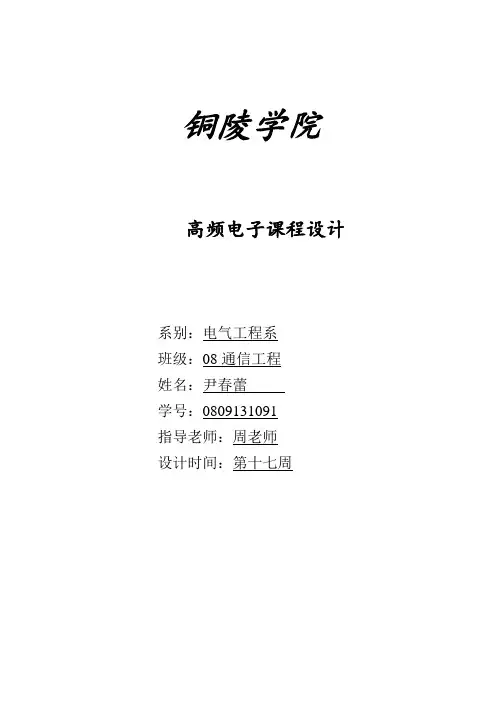

铜陵学院高频电子课程设计系别：电气工程系班级：08通信工程姓名：尹春蕾学号：0809131091指导老师：周老师设计时间：第十七周目录一.设计目的与要求二.设计原理三.设计内容与结果四.心得体会五.参考文献一、设计目的与要求1、设计目的通过课程设计，使学生加强对高频电子技术电路的理解，学会查寻资料﹑方案比较，以及设计计算等环节。

进一步提高分析解决实际问题的能力，创造一个动脑动手﹑独立开展电路实验的机会，锻炼分析﹑解决高频电子电路问题的实际本领，真正实现由课本知识向实际能力的转化；通过典型电路的设计与制作，加深对基本原理的了解，增强学生的实践能力。

2、设计要求用集成调频芯片MC3361设计一个FM解调电路，输入FM信号为中心频率为10.7MHz 、调制信号为1KHz、中频频率为455 KHz。

二、设计原理1、何谓FM解调电路FM解调电路，就是频率的变化△f变换成电压的变化△v的电路。

也就是实现FM调制电路的相反功能。

如图所示即为播送用FM接收机的结构图。

该结构可分成前端电路、FM中频放大电路、FM立体声电路三个，但FM解调电路是属于FM中频放大电路的一部分，所以准备在检查电路整体工作的同时进行试验。

2、鉴频原理：从调频信号表达式来看，由于随调制信号u(t)成线性变化的瞬时角频率与相位的微积分关系，而相位与电压又是三角函数关系，因此要从调频信号中直接提取与u(t)成正比的电压信号很困难。

通常采用两种间接方法。

一种方法是先将调频信号通过频幅转换网络变成调频-调幅信号（指瞬时频率和振幅中都含有与调制信号电压成正比分量的高频已调波信号），然后利用包络检波的方式取出调制信号。

另一种方法是先将调频信号通过频相转换网络变成调频-调相信号（指瞬时频率和瞬时相位中都含有与调制信号电压成正比分量的高频已调波信号），然后利用鉴相方式取出调制信号。

3、解调过程分析设输入调频信号为()()cos(())tt FM c f S t S t A t K m d ωττ-∞==+⎰微分器的作用是把调频信号变成调幅调频波。

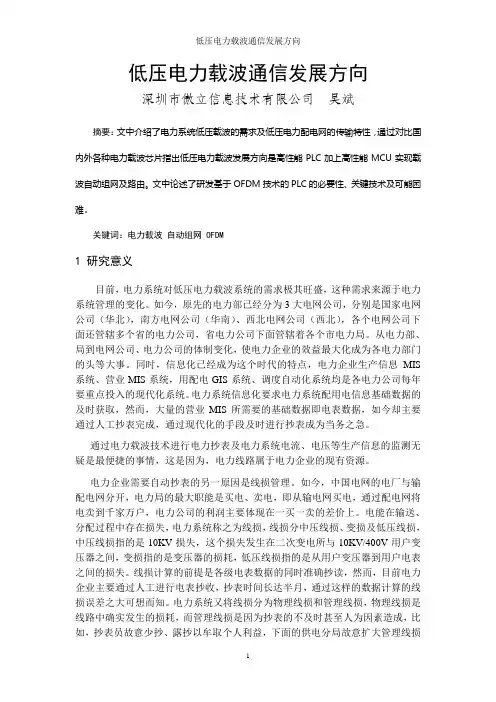

低压电力载波通信发展方向深圳市傲立信息技术有限公司吴斌摘要：文中介绍了电力系统低压载波的需求及低压电力配电网的传输特性，通过对比国内外各种电力载波芯片指出低压电力载波发展方向是高性能PLC加上高性能MCU实现载波自动组网及路由。

文中论述了研发基于OFDM技术的PLC的必要性、关键技术及可能困难。

关键词：电力载波自动组网 OFDM1 研究意义目前，电力系统对低压电力载波系统的需求极其旺盛，这种需求来源于电力系统管理的变化。

如今，原先的电力部已经分为3大电网公司，分别是国家电网公司（华北），南方电网公司（华南）、西北电网公司（西北），各个电网公司下面还管辖多个省的电力公司，省电力公司下面管辖着各个市电力局。

从电力部、局到电网公司、电力公司的体制变化，使电力企业的效益最大化成为各电力部门的头等大事。

同时，信息化已经成为这个时代的特点，电力企业生产信息MIS 系统、营业MIS系统，用配电GIS系统、调度自动化系统均是各电力公司每年要重点投入的现代化系统。

电力系统信息化要求电力系统配用电信息基础数据的及时获取，然而，大量的营业MIS所需要的基础数据即电表数据，如今却主要通过人工抄表完成，通过现代化的手段及时进行抄表成为当务之急。

通过电力载波技术进行电力抄表及电力系统电流、电压等生产信息的监测无疑是最便捷的事情，这是因为，电力线路属于电力企业的现有资源。

电力企业需要自动抄表的另一原因是线损管理。

如今，中国电网的电厂与输配电网分开，电力局的最大职能是买电、卖电，即从输电网买电，通过配电网将电卖到千家万户，电力公司的利润主要体现在一买一卖的差价上。

电能在输送、分配过程中存在损失，电力系统称之为线损，线损分中压线损、变损及低压线损，中压线损指的是10KV损失，这个损失发生在二次变电所与10KV/400V用户变压器之间，变损指的是变压器的损耗，低压线损指的是从用户变压器到用户电表之间的损失。

线损计算的前提是各级电表数据的同时准确抄读，然而，目前电力企业主要通过人工进行电表抄收，抄表时间长达半月，通过这样的数据计算的线损误差之大可想而知。

无线对讲机制作原理30.275MHz 调频一、主要技术指标：1．频率：30.275MHz2．调制方式：调频3 频偏：5KHz5．通信方式：同频单工6．电源电压：9.6V 10%(镍镉充电电池8节，负极接地。

有些机型是6节)7．消耗电流：静噪守候：10mA以下接收：150mA以下近程发射：远程发射：0.7A以下8．载频输出功率：2w9．接收灵敏度：1.0uV以下(信噪比12dB以上)1 0．静噪灵敏度：0.5uV11．中频频率：455 KHz12．音频不失真功率：大于200 nlw1 3．体积：125 x 55 x 30 mm14．重量：二、工作原理整机由接收和发射两部分组成，两部分除天线和阻抗匹配电路外，其它电路都是相互独立的。

1、接收机由天线接收到的高频无线电信号经L1，L2，c1，c2，c4组成的低通滤波器滤除频带以外的干扰信号，经c6送至D1，D2和L3组成选频电路，这个选频电路谐振频率为30.275MHz，选出对讲机发来的载频信号，而滤除其它干扰电波．经c7送到N1和N2组成的联级高频信号放大电路进行高频放大，这种联级高频信号放大电路具有增益高，工作稳定，无须使用中和电容等优点，N1组成共射电路，N2接成共基电路，共射电路具有增益高的优点，而共基电路具有工作稳定的特点，经N1，N2放大后的高频信号由L4，c9，T1，c12组成双调谐回路再次选频后经c16送入ICl(MC3361)的16脚内部混频级进行混频．N3和CRY1，L5等元件组成本机振荡器，L5和相应的回路电容谐振于10.243MHz的三次谐波上，即1 0.24333x3=30.730MHz，它比发射频率30.275MHz(10.0917的三倍频，即10.0917MHzx3=30. 275MHz)高出一个中频455kHz(即30.730—30.275=0.455MHz)，本振信号也送到Icl的第1脚，在Icl内部进行混频。

Ic1(Mc3361)是窄带调频接收专用集成电路，其内部包含振荡器，混频器，高增益的限幅中频放大器，鉴频器和有源滤波器，静噪触发电路及音频放大电路。

铜陵学院高频电子课程设计系别：电气工程系班级：08通信工程姓名：尹春蕾学号：0809131091指导老师：周老师设计时间：第十七周目录一.设计目的与要求二.设计原理三.设计内容与结果四.心得体会五.参考文献一、设计目的与要求1、设计目的通过课程设计，使学生加强对高频电子技术电路的理解，学会查寻资料﹑方案比较，以及设计计算等环节。

进一步提高分析解决实际问题的能力，创造一个动脑动手﹑独立开展电路实验的机会，锻炼分析﹑解决高频电子电路问题的实际本领，真正实现由课本知识向实际能力的转化；通过典型电路的设计与制作，加深对基本原理的了解，增强学生的实践能力。

2、设计要求用集成调频芯片MC3361设计一个FM解调电路，输入FM信号为中心频率为10.7MHz 、调制信号为1KHz、中频频率为455 KHz。

二、设计原理1、何谓FM解调电路FM解调电路，就是频率的变化△f变换成电压的变化△v的电路。

也就是实现FM调制电路的相反功能。

如图所示即为播送用FM接收机的结构图。

该结构可分成前端电路、FM中频放大电路、FM立体声电路三个，但FM解调电路是属于FM中频放大电路的一部分，所以准备在检查电路整体工作的同时进行试验。

2、鉴频原理：从调频信号表达式来看，由于随调制信号u(t)成线性变化的瞬时角频率与相位的微积分关系，而相位与电压又是三角函数关系，因此要从调频信号中直接提取与u(t)成正比的电压信号很困难。

通常采用两种间接方法。

一种方法是先将调频信号通过频幅转换网络变成调频-调幅信号（指瞬时频率和振幅中都含有与调制信号电压成正比分量的高频已调波信号），然后利用包络检波的方式取出调制信号。

另一种方法是先将调频信号通过频相转换网络变成调频-调相信号（指瞬时频率和瞬时相位中都含有与调制信号电压成正比分量的高频已调波信号），然后利用鉴相方式取出调制信号。

3、解调过程分析设输入调频信号为()()cos(())tt FM c f S t S t A t K m d ωττ-∞==+⎰微分器的作用是把调频信号变成调幅调频波。

信息科学科技创新导报 Science and Technology Innovation Herald194目前，移动通信在人类生活中无处不在。

多功能、智能化、多媒体的通信系统是目前移动通信的发展趋势。

但是，大部分的通信设备具有以下几个缺点：（1）通信设备成本太高；(2)成本相对于较低的设备却没有短信收发功能；（3）使用方式太复杂。

在这里介绍了一种基于MC3363芯片为核心简易的无线呼叫系统，可用于解决类似问题，以供大家交流学习之用。

1 系统方案该系统主要由两个模块组成。

分别为发射机模块，接收机模块。

设计流程为从信号源注入一个语音信号，第一级放大后经过晶体振荡器直接调频，经过两级调谐放大选出5倍频38.46 MHz，最后经过功率放大通过天线发射出去，数字信号不需要经过放大直接进行调频即可[1]。

接收部分主要采用超外差接收方式，天线接收到的信号是一个小信号，首先经过调谐放大，然后与第一本振27.7 MHz 混频得到第一中频10.70 MH z；经过10.70 MHz 陶瓷滤波器再与10.245第二本振混频，产生第二中频455 K H z，最后通过检波电路还原出信号，数字信号通过比较器对波形进行整形[2]。

数字信号主要由51单片机控制和LCD1602液晶显示。

2 电路硬件设计以及参数计算选择2.1 发射机硬件电路设计发射机采用7.68 M HZ晶体振荡器直接调频电路，通过选频放大选取5倍频38.46 MHZ。

最后经过功率放大。

发射机原理图如图1所示。

2.2 发射机参数计算（1）变容二极管正端电压。

根据计算出的电压值我们选取1-8V电压范围变化的V149变容二极管，其电容变化范①基金项目：2016年湖南省普通高等学校教学改革研究项目《CDIO教学模式下<模拟电子技术>课程改革与实践》（湘教 通[2016]400号/700）2016年武陵山片区生态农业智能控制湖南省重点实验室项目《面向武陵山片区油茶种植的精细农业专家系统》。

简易频谱分析仪作者：尹三正翟勇蔡浩赛前辅导及文稿整理辅导教师：尹仕摘要：本设计利用外差原理,以单片机为核心，辅助以FPGA等实现半数字化的频谱分析。

系统由4个模块组成：混频模块,信号采集模块,频谱图显示模块,输入波形识别模块。

混频模块将输入信号与本振信号进行混频得到中频信号；信号采集模块对中频信号进行检波和AD采样，将采样数据存入单片机；采样数据经单片机处理后送给FPGA，由FPGA利用示波器的XY通道完成频谱图显示；单片机通过对采集到的数据进行分析来判定波形，同时采用等精度测量法测量输入信号中心频率。

通过采用一定算法对输入信号进行处理，消除低中频带来的镜像干扰。

关键词:频谱，扫频，混频，中心频率Abstract：Key Words：spectrum, frequency scan, frequency mixture,the center frequency一、方案设计和论证本题目要求采用外差原理实现频谱分析仪，“外差”是变频的意思，因此将输入信号加到混频器上与本振信号混频后，再经过窄带中频滤波器将落入中频带的信号提取出来。

通过AD转换器对检波后的中频信号进行采样并存入单片机，单片机对数据进行处理后再通过 FPGA将频谱图显示在示波器上。

输入信号整形后可通过FPGA利用等精度法进行测频，由于调频，调相和等幅波的频谱图不一样，通过识别输入信号的频谱特征就可判断是何种波形。

整个系统框图如图1.1所示。

图1.1：系统框图1.混频模块：方案一：选用MC3362搭建混频电路。

MC3362是MOTOROLA公司生产的单片窄带调频接收电路，电路如图1.2所示：图1.2：MC3362典型电路载频信号从MC3363的2脚输入，进行第一级混频后将差频为10.7MHz的第一中频信号从23脚输出，经中频为10.7M的陶瓷滤波器选频后再由21脚送到内部的第二混频级，将差频为0.455MHz的第二中频信号从7脚输出，经455kHz陶瓷滤波器选频，再经9脚送入MC3363的限幅放大器进行高增益放大。

单片窄带调频接收电路——MC3363
MC3363是美国MOTOROLA公司生产的单片窄带VHF调频接收电路，主要应用于语音通讯和数据传输的无线接收机。

片内包含一个高放晶体管，振荡电路、混频电路、限幅放大器、积分鉴频器、场强指示驱动及载频检波电路等从天线输入到音频输出的二次变频所有的全部电路，同样包含了混频用一本振缓冲输出，FSK检波数据限幅比较器。

具有低供电电压、低功耗、极高灵敏度和信噪比，广泛应用于语音和数字通讯的接收设备。

其主要特性如下：
 ·宽的输入频带（使用片内本振级可达200MHz，使用外接振荡级可达
450MHz）
 ·片内置高放晶体管
 ·二次变频所有的全部电路
 ·工作电压：2.0——6.0V
 ·低功耗（在Vcc=3.0V，耗电典型值仅为3.6mA，高放管耗电除外） ·极限灵敏度：0.3uV（典型值，12dB SINAD，使用片内高放晶体管时）。

音频接收通过接收电路实现对调制信号的解调，解调是调制的一个逆过程，它的功能是从调频波中取出原调制信号，对于调频波的解调电路来说就是取出输出电压与输入信号的瞬时频率偏移的正比关系。

实验中调频载波信号的频率为49.67MHz，调频信号先通过一个高通滤波器滤除低频干扰，然后和频率为38.97MHz第一本振信号进行第一次混频，从而使得调频信号的频率降至10.7MHz（49.67－38.97＝10.7 MHz），此频率为标准的中频。

混频器只是降低载波信号的频率，而不改变其瞬时频率的偏移。

接着信号在经过一个中频放大电路后，进行10.7MHz的中频滤波，目的试是进一步降低干扰。

滤波出来的信号将和频率为10.245KHz的第二本振信号进行第二次混频，再一次把载波降至455KHz（10.7MHz－10.245MHz=455KHz）。

同样，455KHz 的信号还要经过放大和滤波，目的和上面是一样的。

之后就可以把信号输入鉴频电路了，鉴频输出就是我们所需的音频信号。

我们可以通过音频放大电路和静噪电路对我们的音频信号进行优化，使得我们可以自由的调节音量的大小；当接收部分没有收到信号时（此时噪音较大），自动将低频放大器闭锁，使噪音不在终端出现，当有信号时，噪音小，又能自动解除闭锁，使得信号通过低频放大器输出。

图2.2.1 接收电路总体模块LC 正弦波压控振荡器（本振信号的产生）在本次音频接收设计中，如果第一次混频的本振信号频率不是常用的频点，相关的晶振很难购买，可以用LC 压控振荡电路产生第一本振信号。

在这里使用压控振荡是由于LC 振荡的频点一般不稳定，而且L 和C 的搭配出来的频率也有误差，所以可以通过压控二极管微调输出频率，使得混频出来的信号尽可能接近10.7MHz ，减小误差。

图2.2.3a 是本次设计中接收集成芯片中压控振荡电路，图中22管脚和21管脚之间接入所需要相应大小的电感L 和电容C 的并联电路，假设压控二极管的电容值为i C 。
