电工常见的电气二次控制线路图大全电气一次设备根据其在生产中的作用可以分为六大类：（1）生产和转换电能的设备。
如发电机将机械能转换为电能、电动机将电能转换成机械能、变压器将电压升高或降低等，以满足输配电需要。
（2）接通或断开电路的开关电器。
如断路器、隔离开关、熔断器、接触器等。
它们用于电力系统正常或事故状态时，将电路闭合或断开。
（3）限制故障电流和防御过电压的电器。
如限制短路电流的电抗器和防御过电压的避雷器等。
（4）接地装置。
它是埋入地中直接与大地接触的金属导体及与电气设备相连的金属线。
无论是电力系统中性点的工作接地或保护人身安全的保护接地，均同埋入地中的接地装置相连。
（5）载流导体。
如裸导体、电缆等。
按设计要求，将有关电气设备连接起来。
（6）交流电气一、二次之间的转换设备。
如电压和电流互感器，通过它们将一次侧的电压、电流转变给二次系统。
请点击此处输入图片描述电动机单方向运行请点击此处输入图片描述电动机断相保护电路请点击此处输入图片描述电动机单方向运电路请点击此处输入图片描述电动机可逆点动限位电动请点击此处输入图片描述电动机多保护控电路请点击此处输入图片描述电动机可逆带限位电路请点击此处输入图片描述电动机可逆点动限位电路请点击此处输入图片描述电动机两地控制电路请点击此处输入图片描述电动机全波能耗制动电路请点击此处输入图片描述定子窜电阻降压启动请点击此处输入图片描述电动机自耦降压启动请点击此处输入图片描述防止相间短路正反转请点击此处输入图片描述互锁请点击此处输入图片描述两台顺序启动请点击此处输入图片描述启动星三角降压①请点击此处输入图片描述双速控制①请点击此处输入图片描述绕线电动机转。
20种电工最常见照明灯接线电路图另附开关、插座安装技术交底电工最常见电路包括电力配电系统接线图，电气仪表安装接线图，照明灯控制电路图，电动机控制电路图，电视、通信电路图，家用电器电路图，设备保护电路图，安全报警电路图。

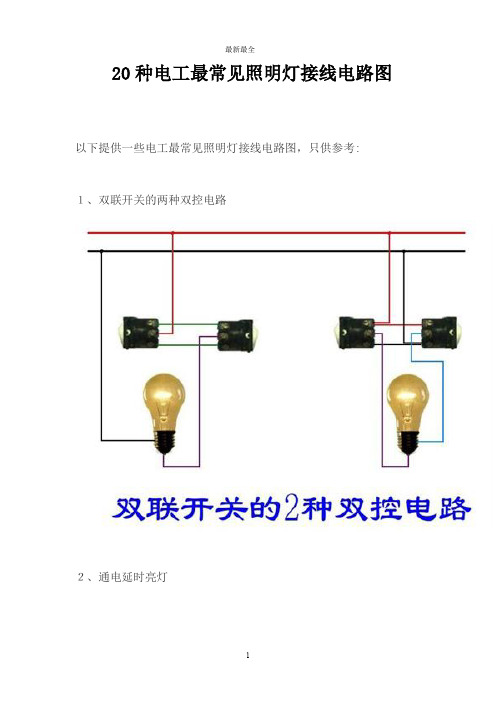

以下提供一些电工最常见照明灯接线电路图，只供参考:1、又联开关的两种双控电路2、通电延时亮灯3、桥式全波整流滤波电路4、两种控制方式5、双灯双开关6、延时断电电路7、延时通断不断循环且达到设置循环数断电9、传统镇流器和电子镇流器10、通电延时断电11、循环流水灯12、两灯循环点亮13、延时通断不断循环且达到设置循环数断电14、延时通、断循环运行15、两灯循环亮和熄16、桥式全波整流滤波电路17、时间继电器断电延时控制18、时间继电器断电延时控制20、通电延时亮灯开关、插座安装技术交底1范围本工艺标准适用于室内电气照明的开关、插座安装工程。
2施工准备2.1 材料要求:2.1.1 各型开关:规格型号必须符合设计要求，并有产品合格证。
2.1.2 各型插座:规格型号必须符合设计要求，并有产品合格证。
2.1.3 塑料(台)板:应具有足够的强度。
塑料(台)板应平整，无弯翘变形等现象，并有产品合格证。
2.1.4 木制(台)板:其厚度应符合设计要求和施工验收规范的规定。
其板面应平整，无劈裂和弯翘变形现象，油漆层完好无脱落。
2.1.5 其他材料:金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。
2.2 主要机具:2.2.1 红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋。
高凳等。
2.2.2 手锤、錾子、剥线错、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。
2.3 作业条件:2.3.1 各种管路、盒子已经敷设完毕。
盒子收口平整。
2.3.2 线路的导线已穿完，并已做完绝缘摇测。
2.3.3 墙面的浆活、油漆及壁纸等内装修工作均已完成。
3操作工艺3.1 工艺流程:清理→结线→安装3.2 清理:用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。
四种基本电路图一、点动控制点动控制又称为寸动控制，顾名思义就是按动按钮开关，电动机得电启动运转；当松开按钮开关后，电动机失电停止运转。
点动控制是电路中最基基础的控制电路，广泛应用在电路中。
工作原理：当按下按钮SB，交流接触器工作线圈得电吸合，其主触点瞬间闭合，接通三相电源，电动机得电启动运行；当松开按钮SB，交流接触器工作线圈失电断开，主触点瞬间断开，断开三相电源，电动机失电停止运转。
二、自锁控制自锁控制就是依靠接触器或者继电器自身的常开辅助触点，而使其工作线圈保持通电的现象。
它与点动控制最大区别是，点动控制是接通接触器线圈电源后，松开启动按钮后接触器线圈立马断电，电机停止；而自锁控制，当接触器线圈得电后，松开启动按钮，接触器线圈依然保持通电。
自锁控制在控制电路中可以起到很好的失压和欠压保护作用，当电路电源由于某种原因，导致电压下降，电压低于85%时，接触器的电磁系统所产生的电磁力克服不了弹簧的反作用力，因而释放，主触点打开，自动切断主电路，达到欠压保护。
当电路断电时，接触器工作线圈失电释放，自锁触点断开，当再次来电时，电机不会立刻启动，必须重新按动启动按钮SB，电机才能再次工作，起到失压保护。
工作原理：启动时，按动启动按钮SB2，接触器工作线圈得电吸合，主触点闭合，三相电源接通，电机得电运行。
在交流接触器工作线圈得电吸合同时，接触器并联在启动按钮SB2上的辅助触点闭合自锁，在启动按钮SB2松开后，电流经辅助触点保持接触器工作线圈通电吸合，所以主触点不会断开，电机保持正常工作。
三、互锁控制互锁控制简单理解就是两者相互制约。
比如有一台电机可以左右运行，如果没有相互制约，同时启动势必造成电源短路，因此约定左边运行时右边不能运行，右边运行时左边不能运行，这样的相互制约就是互锁。
互锁一般通过软件编程、接触器或继电器常闭触点、按钮的动断触点来实现。
自锁控制与互锁控制两者区别是，自锁是保证启动按钮松开后，保持接触器线圈持续通电，而互锁是保证两个接触器不会同时启动。
电工考试实用接线图及答案
电动机单方向运行电路电动机单方向运行电路在工矿企业的生产Array中，应用的最多的一种电动机控制电路，它能单
方向控制电机启动、停止，还具有自锁、短路保
护和过载保护功能。
控制电路如下图所
电动机单方运行电路原理图
电动机单方向运行电路接线图
电动机正反转点动接触器互锁电路
电动机可逆运行接触器互锁电路
电动机正反转点动接触器互锁电路接线图
电动机正反转点动按钮互锁电路
电动机可逆运行按钮互锁电路原理图
电动机正反转点动按钮互锁电路接线图
电动机单方向运行带点动的控制电路
在生产过程中,常会遇到对设备需要点动控制又能运行的控制电路，下图就是一种电动机点动、运行混合控制电路，SB2是运行按钮，SB3是点动控制按钮
电动机单方向运行带点动的控制电路原理图
电动机单方向运行带点动的控制电路接线图。
