【CN305286730S】桌面吸尘器【专利】

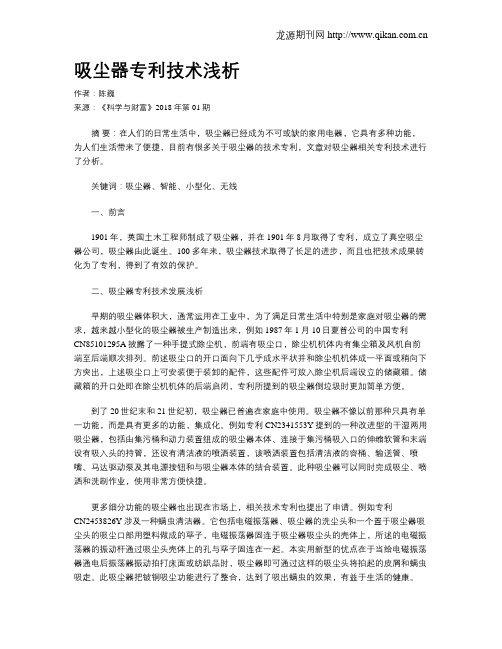

吸尘器专利技术浅析作者：陈巍来源：《科学与财富》2018年第01期摘要：在人们的日常生活中，吸尘器已经成为不可或缺的家用电器，它具有多种功能，为人们生活带来了便捷，目前有很多关于吸尘器的技术专利，文章对吸尘器相关专利技术进行了分析。

关键词：吸尘器、智能、小型化、无线一、前言1901年，英国土木工程师制成了吸尘器，并在1901年8月取得了专利，成立了真空吸尘器公司，吸尘器由此诞生。

100多年来，吸尘器技术取得了长足的进步，而且也把技术成果转化为了专利，得到了有效的保护。

二、吸尘器专利技术发展浅析早期的吸尘器体积大，通常运用在工业中，为了满足日常生活中特别是家庭对吸尘器的需求，越来越小型化的吸尘器被生产制造出来，例如1987年1月10日夏普公司的中国专利CN85101295A披露了一种手提式除尘机，前端有吸尘口，除尘机机体内有集尘箱及风机自前端至后端顺次排列。

前述吸尘口的开口面向下几乎成水平状并和除尘机机体成一平面或稍向下方突出，上述吸尘口上可安装便于装卸的配件，这些配件可放入除尘机后端设立的储藏箱。

储藏箱的开口处即在除尘机机体的后端启闭，专利所提到的吸尘器倒垃圾时更加简单方便。

到了20世纪末和21世纪初，吸尘器已普遍在家庭中使用。

吸尘器不像以前那种只具有单一功能，而是具有更多的功能，集成化。

例如专利CN2341553Y提到的一种改进型的干湿两用吸尘器，包括由集污桶和动力装置组成的吸尘器本体、连接于集污桶吸入口的伸缩软管和末端设有吸入头的持管，还设有清洁液的喷洒装置，该喷洒装置包括清洁液的容桶、输送管、喷嘴、马达驱动泵及其电源按钮和与吸尘器本体的结合装置。

此种吸尘器可以同时完成吸尘、喷洒和洗刷作业，使用非常方便快捷。

更多细分功能的吸尘器也出现在市场上，相关技术专利也提出了申请。

例如专利CN2453826Y涉及一种螨虫清洁器。

它包括电磁振荡器、吸尘器的洗尘头和一个置于吸尘器吸尘头的吸尘口部用塑料做成的荜子，电磁振荡器固连于吸尘器吸尘头的壳体上，所述的电磁振荡器的振动杆通过吸尘头壳体上的孔与荜子固连在一起。

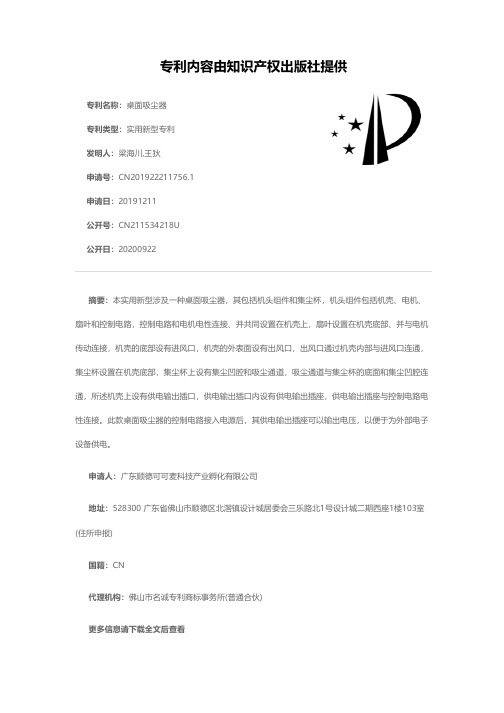

专利名称：桌面吸尘器
专利类型：实用新型专利
发明人：梁海川,王狄
申请号：CN201922211756.1申请日：20191211
公开号：CN211534218U
公开日：
20200922
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种桌面吸尘器，其包括机头组件和集尘杯，机头组件包括机壳、电机、扇叶和控制电路，控制电路和电机电性连接、并共同设置在机壳上，扇叶设置在机壳底部、并与电机传动连接，机壳的底部设有进风口，机壳的外表面设有出风口，出风口通过机壳内部与进风口连通，集尘杯设置在机壳底部，集尘杯上设有集尘凹腔和吸尘通道，吸尘通道与集尘杯的底面和集尘凹腔连通，所述机壳上设有供电输出插口，供电输出插口内设有供电输出插座，供电输出插座与控制电路电性连接。

此款桌面吸尘器的控制电路接入电源后，其供电输出插座可以输出电压，以便于为外部电子设备供电。

申请人：广东顺德可可麦科技产业孵化有限公司
地址：528300 广东省佛山市顺德区北滘镇设计城居委会三乐路北1号设计城二期西座1楼103室(住所申报)
国籍：CN
代理机构：佛山市名诚专利商标事务所(普通合伙)
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920473065.6(22)申请日 2019.04.09(73)专利权人 高建永地址 315613 浙江省宁海县西店工业区宁波云峰文具有限公司(72)发明人 高建永　(74)专利代理机构 宁波诚源专利事务所有限公司 33102代理人 袁忠卫(51)Int.Cl.A47L 5/00(2006.01)A47L 9/00(2006.01)(54)实用新型名称一种桌面吸尘器(57)摘要一种桌面吸尘器，包括壳体以及设置在壳体内的动力组件、风叶，壳体包括上壳体、下壳体和基座，基座的中部外侧环向凸设有与上壳体的下端面相抵的挡板以及与下壳体的上开口内壁相抵的凸沿，凸沿与挡板之间具有一定间距，基座的下部呈圆形的盖圈结构，风叶设置在基座的下部，风叶外罩盖有风叶罩，风叶罩设置在基座的下部、且风叶罩与基座的内壁之间具有间隙，风叶罩外周面上开设有出风孔，基座上位于凸沿与挡板之间的位置环向间隔开设有与风叶罩的出风孔相对应的出风口，挡板的下端面对应于出风口的位置成型为向下倾斜的斜面，出风口、凸沿与挡板之间形成出风通道。

本实用新型结构简单合理，拆装方便，且出风阻力小，出风大，进一步提高了吸尘效果。

权利要求书1页 说明书3页 附图4页CN 210114392 U 2020.02.28C N 210114392U权　利　要　求　书1/1页CN 210114392 U1.一种桌面吸尘器，包括吸尘器的壳体以及设置在壳体内的动力组件、风叶，壳体包括上壳体、下壳体和基座，上壳体和下壳体之间通过基座可拆卸连接，其特征在于：所述基座分为上下二部分，动力组件设置在基座的上部，基座的中部外侧环向凸设有与上壳体的下端面相抵的挡板以及与下壳体的上开口内壁相抵的凸沿，凸沿与挡板之间具有一定间距，基座的下部呈圆形的盖圈结构，风叶设置在基座的下部，在风叶外罩盖有风叶罩，风叶罩设置在基座的下部、且风叶罩与基座的内壁之间具有间隙，风叶罩的外周面上开设有若干出风孔，基座上位于凸沿与挡板之间的位置环向间隔开设有与风叶罩的出风孔相对应的出风口，挡板的下端面对应于出风口的位置成型为向下倾斜的斜面，出风口、凸沿与挡板之间形成出风通道。

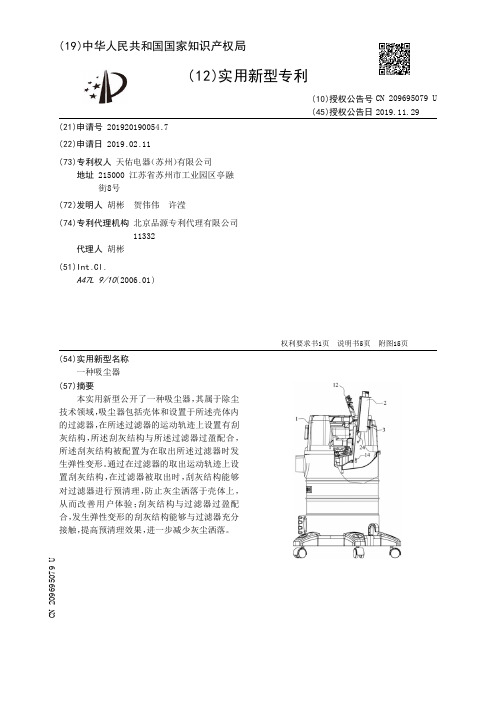

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920190054.7(22)申请日 2019.02.11(73)专利权人 天佑电器（苏州）有限公司地址 215000 江苏省苏州市工业园区亭融街8号(72)发明人 胡彬　贺伟伟　许滢　(74)专利代理机构 北京品源专利代理有限公司11332代理人 胡彬(51)Int.Cl.A47L 9/10(2006.01)(54)实用新型名称一种吸尘器(57)摘要本实用新型公开了一种吸尘器，其属于除尘技术领域，吸尘器包括壳体和设置于所述壳体内的过滤器，在所述过滤器的运动轨迹上设置有刮灰结构，所述刮灰结构与所述过滤器过盈配合，所述刮灰结构被配置为在取出所述过滤器时发生弹性变形。

通过在过滤器的取出运动轨迹上设置刮灰结构，在过滤器被取出时，刮灰结构能够对过滤器进行预清理，防止灰尘洒落于壳体上，从而改善用户体验；刮灰结构与过滤器过盈配合，发生弹性变形的刮灰结构能够与过滤器充分接触，提高预清理效果，进一步减少灰尘洒落。

权利要求书1页 说明书5页 附图15页CN 209695079 U 2019.11.29C N 209695079U权　利　要　求　书1/1页CN 209695079 U1.一种吸尘器，包括壳体和设置于所述壳体内的过滤器，其特征在于，在所述过滤器的取出运动轨迹上设置有刮灰结构，所述刮灰结构与所述过滤器过盈配合，所述刮灰结构被配置为在取出所述过滤器时发生弹性变形。

2.根据权利要求1所述的吸尘器，其特征在于，所述过滤器的取出运动轨迹与水平方向之间的夹角不大于90°。

3.根据权利要求1所述的吸尘器，其特征在于，所述过滤器包括框架和与所述框架连接的滤片，所述刮灰结构为弹性条，所述弹性条与所述滤片过盈配合。

4.根据权利要求3所述的吸尘器，其特征在于，所述弹性条的延伸方向与所述过滤器的取出运动方向具有设定夹角。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201610804029.4(22)申请日 2016.08.26(71)申请人 谭宏彤地址 443400 湖北省宜昌市五峰县渔关镇五峰科技局刘涛转谭宏彤(72)发明人 谭宏彤　(51)Int.Cl.A47L 5/12(2006.01)A47L 9/00(2006.01)A47L 9/32(2006.01)(54)发明名称简易吸尘器(57)摘要本发明涉及一种简易吸尘器，其包括开关、可升降把手、吸尘器口、集灰箱、充电处及旋转纽；在把手内安装可升降把手，内有充电处，在吸尘器背部有集灰箱，把手与吸尘口，有旋转纽，可旋转，可升降把手上有开关，以及可升降开关。

点。

其轻便、方便、简单，能够克服传统吸尘器的电线困扰，还能清理房顶时的落灰。

权利要求书1页 说明书1页 附图1页CN 107773149 A 2018.03.09C N 107773149A1.一种简易吸尘器，其特征在于：包括开关、可升降把手、吸尘器口、集灰箱、充电处和旋转纽。

权　利　要　求　书1/1页CN 107773149 A简易吸尘器技术领域[0001]本实用新型涉及一种生活用品，是一种简易吸尘器。

背景技术[0002]打扫房间时，有些房间顶有灰尘和蛛丝，还有些房间死角用传统吸尘器又总觉得碍手碍脚，所以需要轻便简单的新型吸尘器。

发明内容[0003]本发明的目的是提供一种简易吸尘器。

[0004]为解决上述技术问题，本发明所采用的技术方案是：一种简易吸尘器，包括开关、可升降把手、吸尘器口、集灰箱、充电处和旋转纽。

[0005]在把手内安装可升降把手，内有充电处，在吸尘器背部有集灰箱，把手与吸尘口，有旋转纽，可旋转，可升降把手上有开关，以及可升降开关。

附图说明[0006]图1是本发明的结构示意图；具体实施方式[0007]下面结合实施例来进一步说明本发明，但本发明要求保护的范围并不局限于实施例表述的范围。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920229090.X(22)申请日 2019.02.22(73)专利权人 宁海伟建文具有限公司地址 315600 浙江省宁波市宁海县跃龙街道檀树头村(72)发明人 陈伟建　(74)专利代理机构 北京科亿知识产权代理事务所(普通合伙) 11350代理人 汤东凤(51)Int.Cl.A47L 9/00(2006.01)A47L 9/02(2006.01)A47L 9/20(2006.01)(54)实用新型名称一种迷你桌面吸尘器(57)摘要一种迷你桌面吸尘器，包括吸尘器的壳体以及设置在壳体内的动力组件、风叶和过滤网，其特征在于：所述壳体包括上盖和下盖，上盖和下盖之间通过一上下盖内衬可拆卸连接，动力组件、风叶和过滤网从上至下依次设置，在壳体内设有便于清理桌面角落的刷子和吸头，下盖的底部安装有毛刷，下盖的底部中心位置开设有吸尘口，在吸尘口处成型有与吸头配合连接的接口。

本实用新型结构简单合理，壳体内集成有刷子和吸头，能全方位地对桌面进行清理，同时装配方便快捷，并且电池更换及过滤网清理也非常方便。

权利要求书2页 说明书4页 附图5页CN 209733844 U 2019.12.06C N 209733844U1.一种迷你桌面吸尘器，包括吸尘器的壳体以及设置在壳体内的动力组件(6)、风叶(5)和过滤网(4)，其特征在于：所述壳体包括上盖(1)和下盖(2)，上盖(1)和下盖(2)之间通过一上下盖内衬(3)可拆卸连接，动力组件(6)、风叶(5)和过滤网(4)从上至下依次设置，在所述动力组件(6)上集有刷子(8)和吸头(7)，所述动力组件(6)与过滤网(4)通过旋转连接，所述上下盖内衬(3)与上盖(1)通过卡接连接。

2.根据权利要求1所述的迷你桌面吸尘器，其特征在于：所述上下盖内衬(3)的下部成型为与下盖(2)的内腔相对应的镂空的圆形盖圈，上下盖内衬(3)的下端外周面上成型有旋转卡槽(31)，下盖(2)的内壁上成型有对应的旋转凸筋(21)，上下盖内衬(3)通过旋转卡槽(31)与旋转凸筋(21)的配合与下盖(2)旋转卡接固定。

专利名称：吸尘器
专利类型：发明专利
发明人：倪兵兵
申请号：CN201810164289.9申请日：20180226
公开号：CN110192806A
公开日：
20190903
专利内容由知识产权出版社提供
摘要：本发明公开了一种吸尘器，包括：主机、清洁部件、水路系统和控制装置。

主机包括壳体、风机和收纳容器，清洁部件包括风道件和清洁头，清洁头通过风道件与壳体连通，清洁头包括滚刷和驱动器。

水路系统包括水箱、水泵和喷洒水路，水泵串联在喷洒水路上，喷洒水路上设有朝向滚刷喷洒液体的第一出水口。

控制装置包括控制板和操作装置，操作装置包括与控制板相连的自清洁档位，在吸尘器运行且自清洁档位被触发时，控制装置控制水泵停止运行设定时间后再控制滚刷停止转动。

根据本发明的吸尘器，通过设置控制装置，控制装置可以控制滚刷进行自动清洁，用户无需再将滚刷拆卸掉进行清洗和晾干，可以大大减轻用户的劳动强度，提升用户的使用体验。

申请人：江苏美的清洁电器股份有限公司,美的集团股份有限公司
地址：215100 江苏省苏州市相城经济开发区漕湖大道39号
国籍：CN
代理机构：北京清亦华知识产权代理事务所(普通合伙)
代理人：黄德海
更多信息请下载全文后查看。

专利名称：一种吸尘器
专利类型：发明专利
发明人：郑景善,闵珠英,郑敞旭,崔奎天,宣昌和,黄根培申请号：CN200810052716.0
申请日：20080411
公开号：CN101554310A
公开日：
20091014
专利内容由知识产权出版社提供
摘要：一种吸尘器，包括至少有一个旋转中心的主体；驱动主体的驱动部；与旋转中心相隔设定距离，与主体结合的吸入软管结合部；对在吸入软管结合部移动时主体相对于旋转中心的位移量进行感知的感知部；根据感知部的感知信息，对驱动部进行控制的控制部。

吸入软管结合部以清扫面为基准位于与旋转中心相互不同的高度。

感知部包括分别设置在至少两个位置上，相对于其中的一个感知部、把另一感知部的相对位移信息，作为感知信息中的一个进行感知的结构。

感知部设置在与主体的移动距离相比、相对位移的变化速度或变化加速度最大的部位上或者最小的部位上。

本发明可以让使用者省去移动吸尘器的麻烦，并在轮子的自行驱动作用下可以自动地跨过障碍物，可以大大提高吸尘器的机动性。

申请人：乐金电子(天津)电器有限公司
地址：300402 天津市北辰区兴淀公路
国籍：CN
代理机构：天津才智专利商标代理有限公司
代理人：杜文茹
更多信息请下载全文后查看。

专利名称：一种办公室用吸尘器专利类型：实用新型专利
发明人：王角凤
申请号：CN201720448210.6申请日：20170426
公开号：CN207323431U
公开日：
20180508
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种办公室用吸尘器，包括吸尘箱，所述吸尘箱的一端设有吸尘口，所述吸尘箱的内部下端中间位置嵌入有第一板框，所述第一板框的内部设有集尘口，所述第一板框的下表面设有集尘盒，所述集尘盒的外表面两端均固定连接有定位块，所述定位块的上端设有弹性卡，所述第一板框的内部两端均设有卡槽，所述卡槽的内侧卡接弹性卡的表面，所述吸尘箱的另一端嵌入有第二板框，第二板框的内部设有通风口，所述通风口的内侧固定连接连接有防尘网，所述第二板框的另一侧固定连接有动力箱。

该办公室用吸尘器，能够对办公室的桌面浮灰以及墙面浮灰进行有效的清理，使得办公室内除了地面以外的可见区域都能得到定期有效的打扫。

申请人：衢州职业技术学院
地址：324000 浙江省衢州市柯城区白云街道江源路18号
国籍：CN
代理机构：北京华仲龙腾专利代理事务所(普通合伙)
代理人：李静
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920500797.X(22)申请日 2019.04.15(73)专利权人 广州市信诚环保科技有限公司地址 510000 广东省广州市番禺区南村镇万博四路68号1梯1218号(72)发明人 陈高　(74)专利代理机构 广州海藻专利代理事务所(普通合伙) 44386代理人 张大保(51)Int.Cl.A47L 5/24(2006.01)A47L 9/00(2006.01)A47L 9/10(2006.01)(54)实用新型名称一种新型干湿两用吸尘器(57)摘要本实用新型公开了一种新型干湿两用吸尘器，包括吸尘器本体，吸尘器本体内设有竖向排列的液体储存腔和固体储存腔，吸尘器本体的前端连接有吸尘体，其结构要点是，吸尘体内设有截面为方口且分别与液体储存腔和固体储存腔连通的液体抽吸通道和固体抽吸通道，液体抽吸通道与固体抽吸通道之间设有联通口，联通口内配合有流向调节件；本实用新型的有益效果是：设计合理，结构简单，在对湿地吸尘时，能够将水中的杂质滤出，然后将水雾化后增加空气湿度，而后通过流向调节件的转动，将滤出的杂质吸入固体储存腔，形成针对性吸尘，从而增加了使用寿命，还提高了功能性。

权利要求书1页 说明书3页 附图4页CN 209932586 U 2020.01.14C N 209932586U权　利　要　求　书1/1页CN 209932586 U1.一种新型干湿两用吸尘器，包括吸尘器本体，吸尘器本体内设有竖向排列的液体储存腔和固体储存腔，吸尘器本体的前端连接有吸尘体，其特征在于：所述的吸尘体内设有截面为方口且分别与液体储存腔和固体储存腔连通的液体抽吸通道和固体抽吸通道，液体抽吸通道与固体抽吸通道之间设有联通口，联通口内配合有流向调节件，所述的液体抽吸通道的上壁铰接有由端口向液体储存腔翻转的切换板，切换板至固体储存腔的水平距离小于联通口至固体储存腔的水平距离，且切换板的最大翻转角度为90度，所述的吸尘器本体的后端设有雾化加湿器，雾化加湿器通过抽吸管与液体储存腔连通且抽吸管的端部位于液体储存腔的下部。
