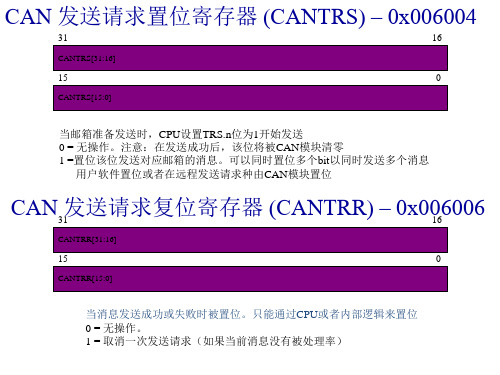

CAN 发送请求置位寄存器 (CANTRS) – 0x006004

SEED-XDSPP仿真器的安装


对话框报文选择“是”
该过程时间稍长，耐心等待
选择“next”--“yes”
选择“next”。选择软件安装路径，一般选择默认即可
选择“next”--“next”
提示是否安装驱动程序sdiont.sys 选择“是”
选择“确定”—“finish” 该驱动安装完毕。
打开cc33upd.exe进行安装
然后选择完全安装 点击“full”---“next”
对话框会弹出报文提示命令语法错误，选择“确定” 选择不注册“否”
最后选择完成 “finish”。对话框中选择暂不重启电脑，等安装完驱动之后再重启
打开驱动安装包C3000，选择与仿真器型号相对应的驱动SEED-XDSPP
1）打开后选择 “驱动程序” ---“Setupபைடு நூலகம்C3x4x.exe”
2）打开cc33upd.exe进行安装 弹出对话框依次选择“next”--“yes”--“finish”
最后选择重启电脑。重启之后软件会自动提示选择驱动程序可以根据自己需要添加C32驱动 C3X MPSD PP EMULATOR 或者C33驱动 VC3 PP EMULATOR
选中驱动之后点击“Import”--- “Save and Quite”设置完毕仿真器即可安装使用了
SEED-XDSPP仿真器的安装
一. SEED-XDSPP仿真器的安装
1. 打开仿真器程序安装包可以看到安装包和驱动包两个文件夹如图
首先打开安装包disk(1)，选择SETUP.EXE文件进行安装
2. 在弹出的对话框中选择“Code Composer”
根据进度提示，然后选择“next”—“yes”

康耐德 C2000-A1-SDX2000-BX1 使用手册说明书

2019年12月13日 更新C2000-A1-SDX2000-BX1 使用说明书RS485 ← 2DI远程 I/O 模块 — RS485 型开关量模块深圳市中联创新自控系统有限公司Shenzhen United Innovation Automatic Control System Co., Ltd.245567899101012131414161618202020222526目录目录1. 概述2. 硬件说明2.1. 技术参数2.2. 产品外观2.3. 指示灯2.4. 端口说明2.5. 尺寸2.6. 安装方式3. 软件操作3.1. 搜索添加设备3.2. 控制设备点状态3.3. 管理设备点值3.4. 管理自定义告警3.5. 管理自定义联动4. 通信协议4.1. 功能码4.2. 寄存器列表4.3. 错误代码表4.4. 协议应用范例4.4.1. 7.4.1 Modbus RTU 简介4.4.2. 7.4.2 A1-SDX 2000-BX 1实际命令举例5. 装箱清单6. 产品服务【版权声明】©2000 - 2019 中联创新版权所有【商标声明】及其它中联创新服务相关的商标均为深圳市中联创新自控系统有限公司及其关联公司所有。

本文档涉及的第三方主体的商标，依法由权利人所有。

【免责声明】本文档仅提供有关康耐德产品的信息。

本文档并未授予任何知识产权的许可，包括未以明示或暗示、以禁止发言或其他方式授予任何知识产权许可。

除深圳市中联创新自控系统有限公司在其产品的销售条款和条件中声明的责任之外，深圳市中联创新自控系统有限公司不承担任何其他责任；并且深圳市中联创新自控系统有限公司对康耐德产品的销售或使用不作任何明示或暗示的担保，包括对产品特定用途适用性、适销性、对任何专利权、版权或其他知识产权的侵权责任等，均不作担保。

深圳市中联创新自控系统有限公司可能随时对产品规格及产品描述做出修改，恕不另行通知。

【联系方式】深圳市中联创新自控系统有限公司地 址：深圳市福田区彩田路中银大厦 A 座 16 楼官 网： 1. 概述C2000-A1-SDX2000-BX1是数字量串口采集模块，其具备良好的扩展性，可灵活地通过自带的RS485总线级联康耐德同系列串口I/O联网设备，以实现各种数字量、模拟量的组合、扩展采集的功能。

C2000 虚拟串口管理软件系统说明书

如将设备设置为服务器方式设备和虚拟串口管理程序还是不能连接，可以先退出虚拟串口管理程序，然后再属性里面选择“以管理员身份运行此程序”。
第五章
1
可以把所有的C2000设备串口都虚拟到同一个串口上。在服务器名称处右键鼠标调出菜单，选择“映射到同一个虚拟串口”
在弹出的映射设置页面中选择想要映射的串口。
注意：除了将所有设备映射到同一个串口外，还可以将一部分设备映射同一个串口。
2
使用虚拟串口后，用户基于串口通信的程序不需要做任何的修改即可通过网络收发数据。
1)设备做为客户端时设置如下所示：
工作方式：选择TCP Client。
C2000端口：默认为8000，可以不做修改，当然也可设置为其它数值。多串口服务器每个串口的C2000端口必须设置成不一样。
服务器的IP或域名：电脑的IP地址或需要连接的域名。
服务器端口：默认为8000，此处数值需要和服务器监听C2000连接端口里面设置的值一样。多个设备或多串口服务器不同的串口都必须设置成一样。
使用“虚拟串口”或“EDSockServer控件”：使用虚拟串口时必须选择，若客户使用SOCKET直接和设备连接就无需选择。
点击“确定”后设置成功，正常设备即可连接上，如下图所示：
监听成功后会出现下述界面
请求连接：C2000选择做服务器端模式时使用
连接类型：根据C2000的设置选择合适的连接类型，此时可选用“Socket”或“使用控件协议”。
IP地址：C2000服务器的IP地址。
端口号：C2000设备串口的通讯端口号。
第四章
1
为方便设备管理，用户可以自己添加设备组。除“连接未创建”组外，其他设备组都可修改，所有连接上但是没有分组的设备都会自动出现在“连接未创建”组。

C2000 M244使用说明书


3.2 顶视图............................................................................................................. - 7 -
3.3 后视图............................................................................................................. - 8 -
1.1 概述................................................................................................................. - 3 -
1.2 技术参数......................................................................................................... - 4 -
3.4 侧视图............................................................................................................. - 9 -
第 4 章 快速安装........................................................................................................ - 10 -
6.4.1 读寄存器命令举例............................................................................. - 24 6.4.2 写寄存器命令举例............................................................................. - 26 第 7 章 装箱清单........................................................................................................ - 27 第 8 章 附录：产品保修卡........................................................................................ - 28 -
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

C2000系列驱动程序的配置（SEED）
一、请参照\C2000\SEED-XDSUSB2.0\xdsusb.pdf文件安装硬件仿真器与目标系统；
二、硬件连接完毕后，启动计算机后识别SEED-XDSUSB2.0硬件，识别后安装其驱动程序，目录为\utilites\C2000\SEED-XDSUSB2.0\Win2000,XP\USBdriver\下的驱动程序，安装完毕后打开控制面板查看系统中的设备管理器，出现如下结果，证明硬件连接成功，否则需检查硬件是否连接正确和USB驱动安装是否安装正确：
同时点击\utilites\C2000\SEED-XDSUSB2.0\ Win2000,XP \USBdriver\下的usb20emurst.exe文件，如果出现如下提示，证明仿真器与目标系统连接正常；
三、安装TMDSCCS2000-1软件，步骤按光标依次执行，同时选择CCS路径；
四、驱动程序安装,步骤按光标执行：
第一步：双击\Utilities\C2000\SEED-XDSUSB2.0\ Win2000,XP \USBdriver\Disk1下的setup.exe文件；
第二步：按照提示依次执行，同时路径选为CCS的路径；
五、驱动程序的配置：
第一步：双击桌面上的Setup CCS 2(2000)；
第二步：根据DSP的型号选择相应的TI驱动程序，F206,F24X,LF24XX选择F24XX XDS510 Emulator, LF28XX 选择F28XX XDS510 Emulator,在此以LF2407为例说明；
第三步：选中F24XX XDS510 Emulator，点击Import;
第四步：关掉此窗口，点击close；
第五步：点中F24XX XDS驱动，同时鼠标右键，点击Properties；
第六步：点击图标处文件；
第七步：点击 Browse；
第八步：选中CCS目录中drivers目录下的seedusb2.cfg文件，同时打开；
第九步：点击图标next;
第十步： I/O Port为0x240（也可以设为340）,点击图标Next；
第十一步：根据系统CPU的个数选择Add Single的相应次数；
第十二步：点击图标Finish;
第十三步：关掉CCS setup；
第十四步：保存设置；
第十五步：启动CCS；
第十六步：出现CCS调试界面,仿真器连调成功。
