Step7 v5.5CN(中文版)及PLCSIM仿真器下载安装步骤详解

S7-PLCSIM使用说明书（中文板）PLCSIM的应用第一章。

仿真的准备（建立PLC)1。

打开SIMATIC管理器2。

建立项目3。

启动PLCSIM4。

单击站，双击硬件配置浏览器，配置硬件。

并向PLCSIM下载硬件配置.5。

根据硬件配置，再PLCSIM中建立本项目PLC的输入输出模块。

6。

单击SIMATIC管理器，编辑符号表和源程序块。

7。

下载程序块。

8。

在PLMSIM建立需要坚实的寄存器、T、C、累加器、状态字、变量等。

9。

输入PLC名称，保存PLC.第二章，PLCsim的菜单说明File :NEW PLC 新建一个PLCOPEN PLC 打开一个PLCCLOSE PLC 关闭当前PLCSAVE PLC 保存当前PLCSAVE PLC AS 另存当前PLCOPEN LAYOUT 打开PLC规划（即你建立的I、O、T、C等等窗口,不包括CPU）CLOSE LAYOUT 关闭PLC规划SAVE LAYOUT 保存PLC规划SAVE LAYOUT AS 另存PLC规划RECENT SIMULATION 最近仿真用的PLCRECENT LAYOUT 最近的规划EXIT 退出Edit:undo 撤销cut 剪切copy 复制paste 粘贴View:Accumulatars 打开累加器、地址寄存器、状态字监视窗口Block Registers 打开数据块、逻辑块、SAC监视窗口Stocks 打开嵌入堆栈、主控继电器嵌套深度监视窗口toolbars 打开工具栏设定窗口status bar 状态栏开关先是连接地址等Aluauys on top PLCsim显示在上层PLC:Power on PLC电源开Power off PLC电源关注：和stop状态不同Clear/rest 清除程序，除通讯外全部复位MPI address 设定MPI通讯地址insert 插入（和培置硬件模块一样):input variadle 插入输入端口，可为I、Ib、IW、ID、PI、PIb、PID、PIW 的监视窗口output variadle 插入输出端口，可为Q、Qb、QW、QD、PQ、PQb、PQD、PQW的监视窗口bit memory 插入寄存器窗口，同样可监视寄存器地位、字节、字、双字。

STEP7 V5.5安装步骤
首先软件存放目录不能有中文
一、首先右击STEP7 V5.5sp3文件解压到STEP7 V5.5sp3文件夹（或者解压到随意的英文文
件夹中，如果有中文安装时会提示未找到ssf）；
二、打开STEP7 V5.5sp3文件夹，双击setup.exe，进行安装，如果提示电脑需要重启或如图
所示
则需要在电脑的注册表里删除一个注册表就不提示重启了，具体方法：运行注册表命令regedit，在注册表内“HKEY_LOCAL_MACHINE\System\CurrentControlSet\Control\Session Manager\”中删除注册表“PendingFileRenameOperations”，右击它删除。

如果不会打开注册表，请百度一下。

三、双击setup.exe之后，选择安装简体中文，如图下一步。

四、选择本人接受，下一步。

五、默认选择下一步。

六、接受设置的更改，下一步。

七、程序进入安装状态，大概会花费十几分钟。

进入逐个程序安装，到这里选择下一步。

继续下一步。

下一步。

在此选择典型安装，您可以选择安装到其他磁盘，下一步。

选择简体中文，下一步
在此选择否，以后再传送，下一步。

在此点击安装，程序会继续进行安装。

选无，确定。

选择立即重启电脑，重启完后再授权。

重启后电脑桌面上会多三个图标
八、授权说明
打开这个
按照1，2，3顺序操作完就行了，到此安装，授权完全，你可以放心的使用该软件了。

S t e p7v5.5C N(中文版)及P L C S I M仿真器下载安装步骤详解------------------------------------------作者xxxx------------------------------------------日期xxxx(中文版)下载及仿真器安装教程一:先将安装包解压仿真器plcsim文件没有可以另行下载二:打开文件夹，双击，进行安装，如果提示电脑需要重启或如图所示则需要在电脑的注册表里删除一个注册表就不提示重启了，具体方法：运行注册表命令regedit或者regedit32，在注册表内“HKEY_LOCAL_MACHINE\System\CurrentControlSet\Control\Session Manager\”中删除注册表“PendingFileRenameOperations”，右击它删除。

三、双击之后，选择安装简体中文，如图下一步。

四、下一步选择接受，再下一步。

五、程序进入安装状态，大概会花费十几分钟。

进入逐个程序安装，到这里选择下一步。

在此选择典型安装，您可以选择安装到其他磁盘，下一步。

选择简体中文，下一步在此点击安装，程序会继续进行安装。

这里需要几分钟出现这个窗口点击PC Adapter然后安装，关闭选择立即重启电脑，重启完后再授权。

重启后电脑桌面上会多三个图标接下来对软件授权Windows 7：打开安装包中的这个文件完成上面三步点击ALL，完成即可下面是仿真器的安装，安装包中PLCSIM_V54_SP5这个文件仿真安装包，需要注意的是，安装时需将这个文件拷贝在之前step7安装路径下，找到common files这个文件将文件拷贝在下面这个文件里打开安装之前先检查，之前这个注册表是否被删除，因为电脑重启后此文件将恢复，须重新删除再进行安装删除后即可安装安装完成后，打开step7软件，会发现下面这个图标由灰变亮了，表示可以使用仿真器可模拟接口关闭。

Step7 v5.5CN(中文版)下载及仿真器安装教程一:先将安装包解压仿真器plcsim文件没有可以另行下载二:打开STEP7 V5.5文件夹，双击setup.exe，进行安装，如果提示电脑需要重启或如图所示则需要在电脑的注册表里删除一个注册表就不提示重启了，具体方法：运行注册表命令regedit或者regedit32，在注册表内“HKEY_LOCAL_MACHINE\System\CurrentControlSet\Control\Session Manager\”中删除注册表“Pending”，右击它删除。

三、双击setup.exe之后，选择安装简体中文，如图下一步。

四、下一步选择接受，再下一步。

五、程序进入安装状态，大概会花费十几分钟。

进入逐个程序安装，到这里选择下一步。

在此选择典型安装，您可以选择安装到其他磁盘，下一步。

选择简体中文，下一步在此点击安装，程序会继续进行安装。

这里需要几分钟出现这个窗口点击PC Adapter然后安装，关闭选择立即重启电脑，重启完后再授权。

重启后电脑桌面上会多三个图标接下来对软件授权Windows 7：打开安装包中的这个文件完成上面三步点击ALL，完成即可下面是仿真器的安装，安装包中PLCSIM_V54_SP5这个文件仿真安装包，需要注意的是，安装时需将这个文件拷贝在之前step7安装路径下，找到common files 这个文件将文件拷贝在下面这个文件里打开安装之前先检查，之前这个注册表是否被删除，因为电脑重启后此文件将恢复，须重新删除再进行安装删除后即可安装安装完成后，打开step7软件，会发现下面这个图标由灰变亮了，表示可以使用仿真器可模拟接口关闭11 / 11。

Step7 在Win10中安装的完美解决办法
一、Step7 软件的安装方法
1、打开Step7 ，对着鼠标右键，打开属性窗口；切换到“兼容性”窗口，勾选“以
兼容模式运行这个程序”，下拉列表选择“Windows7”，然后确认并退出即可；
点击安装时如果出现上图情况，先删除注册表:
1.运行“regedit”
2.进入注册表删除相应条目：
2、运行，按提示进行安装；
3、直到运行到下面这步，此时提示不能在这个版本上运行安装Step7；
打开附件：“1、灰色按钮克星.rar”，然后以管理员身份运行此软件；
4、切换到Step7安装界面，此时光标定位到灰色的按钮“忽略”，按下F8，有些电脑需要
Fn+F8键才会生效，此时灰色的按钮“忽略”，显现为白色可点击按钮，按下“忽略”，继续按提示运行；
5、安装过程中，可能会出现“内存不能为Read”提示，忽略此提示即可；
6、最后，Step7 安装完成，已经可以正常使用了。

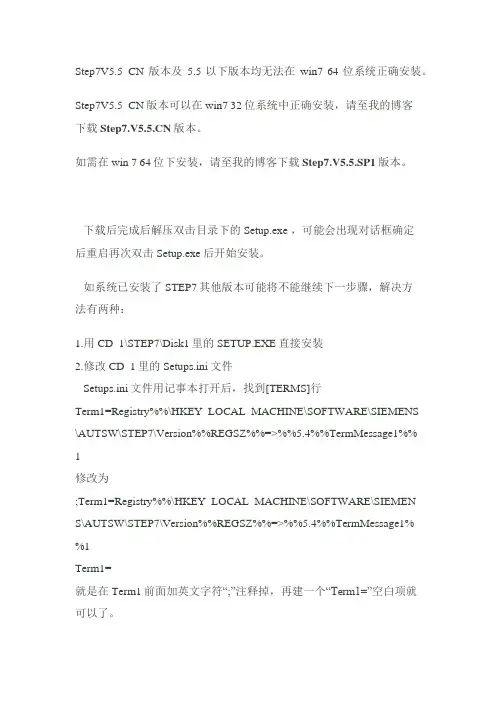

Step7V5.5_CN 版本及5.5以下版本均无法在win7 64位系统正确安装。

Step7V5.5_CN版本可以在win7 32位系统中正确安装，请至我的博客下载版本。

如需在win 7 64位下安装，请至我的博客下载Step7.V5.5.SP1版本。

下载后完成后解压双击目录下的Setup.exe ，可能会出现对话框确定后重启再次双击Setup.exe后开始安装。

如系统已安装了STEP7其他版本可能将不能继续下一步骤，解决方法有两种：1.用CD_1\STEP7\Disk1里的SETUP.EXE直接安装2.修改CD_1里的Setups.ini文件Setups.ini文件用记事本打开后，找到[TERMS]行Term1=Registry%%\HKEY_LOCAL_MACHINE\SOFTWARE\SIEMENS \AUTSW\STEP7\Version%%REGSZ%%=>%%5.4%%TermMessage1%%1修改为;Term1=Registry%%\HKEY_LOCAL_MACHINE\SOFTWARE\SIEMENS\AUTSW\STEP7\Version%%REGSZ%%=>%%5.4%%TermMessage1%%1Term1=就是在Term1前面加英文字符“;”注释掉，再建一个“Term1=”空白项就可以了。

如显示系统条件不能满足：在注册表内“HKEY_LOCAL_MACHINE\System\CurrentControlSet\Control\Session Manager\ ”中删除注册表值“PendingFileRenameOperations”不要重新启动，继续安装软件。

我用的是第一种方法。

完成上述步骤后再次双击Setup.exe 开始安装，如果出现“未找到SSF文件”说明你将安装文件放在了中文路径下的文件夹里了，西门子不识别中文路径。

将安装文件放到英文下的文件夹里就可以了（就是将文件夹的名称改成英文）。

STEP7 V5.5安装步骤
首先软件存放目录不能有中文
一、首先右击STEP7 V5.5sp3文件解压到STEP7 V5.5sp3文件夹（或者解压到随意的英文文
件夹中，如果有中文安装时会提示未找到ssf）；
二、打开STEP7 V5.5sp3文件夹，双击setup.exe，进行安装，如果提示电脑需要重启或如图
所示
则需要在电脑的注册表里删除一个注册表就不提示重启了，具体方法：运行注册表命令regedit，在注册表内“HKEY_LOCAL_MACHINE\System\CurrentControlSet\Control\Session Manager\”中删除注册表“PendingFileRenameOperations”，右击它删除。

如果不会打开注册表，请百度一下。

三、双击setup.exe之后，选择安装简体中文，如图下一步。

四、选择本人接受，下一步。

五、默认选择下一步。

六、接受设置的更改，下一步。

七、程序进入安装状态，大概会花费十几分钟。

进入逐个程序安装，到这里选择下一步。

继续下一步。

下一步。

在此选择典型安装，您可以选择安装到其他磁盘，下一步。

选择简体中文，下一步
在此选择否，以后再传送，下一步。

在此点击安装，程序会继续进行安装。

选无，确定。

选择立即重启电脑，重启完后再授权。

重启后电脑桌面上会多三个图标
八、授权说明精品文档，你值得期待
打开这个
按照1，2，3顺序操作完就行了，到此安装，授权完全，你可以放心的使用该软件了。

X。

STEP7 V5.5安装步骤
首先软件存放目录不能有中文
一、首先右击STEP7 V5.5sp3文件解压到STEP7 V5.5sp3文件夹（或者解压到随意的英文文
件夹中，如果有中文安装时会提示未找到ssf）；
二、打开STEP7 V5.5sp3文件夹，双击setup.exe，进行安装，如果提示电脑需要重启或如图
所示
则需要在电脑的注册表里删除一个注册表就不提示重启了，具体方法：运行注册表命令regedit，在注册表内“HKEY_LOCAL_MACHINE\System\CurrentControlSet\Control\Session Manager\”中删除注册表“Pending”，右击它删除。

如果不会打开注册表，请百度一下。

三、双击setup.exe之后，选择安装简体中文，如图下一步。

四、选择本人接受，下一步。

五、默认选择下一步。

六、接受设置的更改，下一步。

七、程序进入安装状态，大概会花费十几分钟。

进入逐个程序安装，到这里选择下一步。

继续下一步。

下一步。

在此选择典型安装，您可以选择安装到其他磁盘，下一步。

选择简体中文，下一步
在此选择否，以后再传送，下一步。

在此点击安装，程序会继续进行安装。

选无，确定。

选择立即重启电脑，重启完后再授权。

重启后电脑桌面上会多三个图标
八、授权说明打开这个
按照1，2，3顺序操作完就行了，到此安装，授权完全，你可以放心的使用该软件了。

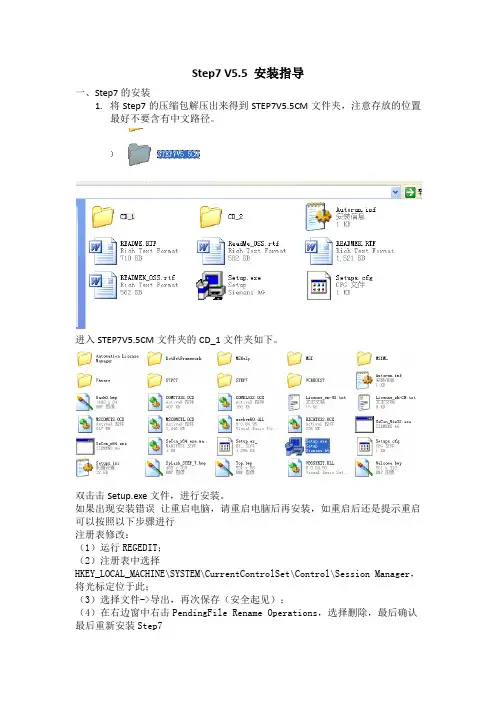

Step7 V5.5 安装指导一、Step7的安装1.将Step7的压缩包解压出来得到STEP7V5.5CM文件夹，注意存放的位置最好不要含有中文路径。

进入STEP7V5.5CM文件夹的CD_1文件夹如下。

双击击Setup.exe文件，进行安装。

如果出现安装错误让重启电脑，请重启电脑后再安装，如重启后还是提示重启可以按照以下步骤进行注册表修改：（1）运行REGEDIT；（2）注册表中选择HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Session Manager，将光标定位于此；（3）选择文件->导出，再次保存（安全起见）；（4）在右边窗中右击PendingFile Rename Operations，选择删除，最后确认最后重新安装Step72.等待一会，会出现安装窗口如下图，选择相应的安装语言，进入下一步。

选择“我接受……”进入下一步点击下一步选择“我接受……”进入下一步会弹出下面的安装窗口，进入程序安装稍等，会弹出STEP 7的安装窗口如下：稍等会弹出下面的窗口，点击下一步出现用户信息窗口，点击下一步进入安装类型窗口选择相应的类型（一般情况都选择典型）和安装位置点击下一步弹出语言选择窗口，选择相应的语言（默认就可以），点击下一步进入安装窗口，点击安装开始程序安装安装过程较长需要耐心等待，STEP7 安装完成后还会继续授权管理的安装和其他附件的安装。

整个安装程序安装完成后弹出如下重启窗口，点击完成后计算机重启。

二、安装系统硬件升级包1.打开STEP7_V5.5主界面，打开一个现有项目并双击“Hardware”进入相应的硬件组态界面：2.单击Hardware界面右上角黑色的关闭按钮，关闭现有项目的硬件组态界面：3.选择“选项”菜单中的“安装Hw更新”项4.打开“安装硬件升级版”，并选择“从磁盘复制”，然后点击“执行”按钮选择解压后的“STEP7_HSP”：5.选择正下方的“全选”按钮后点击“安装”按钮，出现“确认硬件更新安装安装”对话框后点击“是”，开始安装硬件更新插件6.安装完成后点击“确认”按钮三、安装GSD库文件1.打开STEP7_V5.5主界面，打开一个现有项目并双击“Hardware”进入相应的硬件组态界面：2.单击Hardware界面右上角黑色的关闭按钮，关闭现有项目的硬件组态界面：3.选择“选项”菜单中的“安装GSD文件”项4.点击“安装GSD文件”对话框中的“浏览”按钮，按路径选择“GSD文件夹”，点击“全选”按钮后再点击“安装”进入安装进程：5.安装完成后点击“确认”四、获取授权1.先将C:\ AX NF ZZ和D:\ AX NF ZZ里的东西备份一下，然后全部删除。

STEP7 WIN7安装方法很多同学在学习plc的过程当中可能会用到西门子公司的STEP7编程软件，但是win7系统的同学们可能都发现了这样那样的问题而导致无法安装，我也遇到了这样的问题，本人将STEP7在WIN7上的安装方法发布如下，希望能帮助到您。

STEP1：首先当然是要有一个step7 v5.5中文版文件，一个 s7-PLCSIM SP4的仿真软件，和一个注册软件。

这样准备工作就完成了。

STEP2：先将各种杀毒软件，防火墙都关掉，然后安装step7 v5.5，正常的话10分钟左右就安完了，然后重新启动电脑。

STEP3：step7安装好了之后就是来安装仿真软件了，首先修改注册表，在“开始”，命令行中输入“regedit”调出注册表，然后在“HKEY_LOCAL_MACHINE—SOFTWARE-Siemens-AUTSW”里面新建一个项“PLCSim”然后在右边新建一个字符串值“TechnVersion”数值输入“K5.4.3.0”然后关闭。

STEP3：重启计算机。

STEP4:把各种该关闭的先关闭，然后安装s7-plcsim sp4各种直接点。

STEP5：重启计算机。

STEP6：打开注册软件，全选，按最上边最左边的小钥匙全部注册。

STEP7：重启计算机。

然后你就可以享用你的STEP7啦，编程，仿真一招鲜。

话说别人说直接安装个2010step7就可以了，我是没找到资源。

不过大家找到的话，自动忽略上述话语吧。

学长只能帮你到这了。

我不会再乱来了编辑《简爱》是一本具有多年历史的文学着作。

至今已152年的历史了。

它的成功在于它详细的内容，精彩的片段。

在译序中，它还详细地介绍了《简爱》的作者一些背景故事。

从中我了解到了作者夏洛蒂．勃郎特的许多事。

她出生在一个年经济困顿、多灾多难的家庭；居住在一个远离尘器的穷乡僻壤；生活在革命势头正健，国家由农民向工业国过渡，新兴资产阶级日益壮大的时代，这些都给她的小说创作上打上了可见的烙印。

Step7 v5.5CN(中文版)下载及仿真器安装教程一:先将安装包解压仿真器plcsim文件没有可以另行下载二:打开STEP7 V5.5文件夹，双击setup.exe，进行安装，如果提示电脑需要重启或如图所示则需要在电脑的注册表里删除一个注册表就不提示重启了，具体方法：运行注册表命令regedit或者regedit32，在注册表内“HKEY_LOCAL_MACHINE\System\CurrentControlSet\Control\Session Manager\”中删除注册表“PendingFileRenameOperations”，右击它删除。

三、双击setup.exe之后，选择安装简体中文，如图下一步。

四、下一步选择接受，再下一步。

五、程序进入安装状态，大概会花费十几分钟。

进入逐个程序安装，到这里选择下一步。

在此选择典型安装，您可以选择安装到其他磁盘，下一步。

选择简体中文，下一步在此点击安装，程序会继续进行安装。

这里需要几分钟出现这个窗口点击PC Adapter然后安装，关闭选择立即重启电脑，重启完后再授权。

重启后电脑桌面上会多三个图标接下来对软件授权Windows 7：打开安装包中的这个文件完成上面三步点击ALL，完成即可下面是仿真器的安装，安装包中PLCSIM_V54_SP5这个文件仿真安装包，需要注意的是，安装时需将这个文件拷贝在之前step7安装路径下，找到common files 这个文件将文件拷贝在下面这个文件里打开安装之前先检查，之前这个注册表是否被删除，因为电脑重启后此文件将恢复，须重新删除再进行安装删除后即可安装Step7安装方法-64位旗舰版安装安装完成后，打开step7软件，会发现下面这个图标由灰变亮了，表示可以使用仿真器可模拟接口关闭页脚内容11。

STEP7WIN7安装方法
很多同学在学习plc的过程当中可能会用到西门子公司的STEP7编程软件，但是win7系统的同学们可能都发现了这样那样的问题而导致无法安装，我也遇到了这样的问题，本人将STEP7在WIN7上的安装方法发布如下，希望能帮助到您。

STEP1：首先当然是要有一个step7 v5.5中文版文件，一个 s7-PLCSIM SP4的仿真软件，和一个注册软件。

这样准备工作就完成了。

STEP2：先将各种杀毒软件，防火墙都关掉，然后安装step7 v5.5，正常的话10分钟左右就安完了，然后重新启动电脑。

STEP3：step7安装好了之后就是来安装仿真软件了，首先修改注册表，在“开始”，命令行中输入“regedit”调出注册表，然后在“HKEY_LOCAL_MACHINE—SOFTWARE-Siemens-AUTSW”里面新建一个项“PLCSim”然后在右边新建一个字符串值“TechnVersion”数值输入“K5.4.3.0”然后关闭。

STEP3：重启计算机。

STEP4:把各种该关闭的先关闭，然后安装s7-plcsim sp4各种直接点。

STEP5：重启计算机。

STEP6：打开注册软件，全选，按最上边最左边的小钥匙全部注册。

STEP7：重启计算机。

然后你就可以享用你的STEP7啦，编程，仿真一招鲜。

话说别人说直接安装个2010step7就可以了，我是没找到资源。

不过大家找到
的话，自动忽略上述话语吧。

学长只能帮你到这了。

step7--5.5仿真教程
1.打开step7软件SIMATIC Manager，新建名为“today”的项目，如下图
2.若要进行仿真，即在项目名称上插入新对象---S7程序。

（仿真无需硬件组态）
3.在“块”中双击打开OB1，选择LAD梯形图进行编程。

4.保存并下载，若出现下列两种情况：
情况4.1 未配置站点地址
此处因没有硬件组态，所以不能依附在某一硬件上编程，但可创建一个临时的站点（此方法可重复使用）。

如下图输入IP地址（即本机IP）
或者输入PROFIBUS 地址（按要求随意输入）
情况4.2如下图，即需要打开仿真器
回到之前建立的项目界面打开仿真器（若是灰
色，则需安装，地址：
https:///s/13yH4dZLe-sb2hJZ7 -hFQEA 密码：qw5z）
分别是CPU、输入和输出（如果没有，可在插入选项卡中输入输出）
5.再返回到程序OB1界面，进行下载程序（若出现上述两种情况，可重复其解决方法）
下图为下载该程序后，点开监视按钮的界面，为“stop”状态
只要将仿真器拨到RUN，即可开始仿真
Welcome to exchange questions！。

Step7 V5.5在Win10中安装的完美解决办法一、Step7 V5.5软件的安装方法
1、打开Step7 V5.5，对着Setup.exe鼠标右键，打开属性窗口；切换到“兼容性”
窗口，勾选“以兼容模式运行这个程序”，下拉列表选择“Windows7”，然后确认并退出即可；
点击安装时如果出现上图情况，先删除注册表:
1.运行“regedit”
2.进入注册表删除相应条目：
2、运行Setup.exe，按提示进行安装；
3、直到运行到下面这步，此时提示不能在这个版本上运行安装Step7；
打开附件：“1、灰色按钮克星.rar”，然后以管理员身份运行此软件；
4、切换到Step7安装界面，此时光标定位到灰色的按钮“忽略”，按下F8，有些电脑需要
Fn+F8键才会生效，此时灰色的按钮“忽略”，显现为白色可点击按钮，按下“忽略”，继续按提示运行；
5、安装过程中，可能会出现“内存不能为Read”提示，忽略此提示即可；
6、最后，Step7 V5.5 安装完成，已经可以正常使用了。

S T E P7V5.5s p2C N安装步骤一、首先右击STEP7V5.5sp2CN.iso文件解压到STEP7V5.5sp2文件夹（或者解压到随意的英文文件夹中，如果有中文安装时会提示未找到ssf）；二、打开STEP7V5.5sp2文件夹，双击setup.exe，进行安装，如果提示电脑需要重启或如图所示则需要在电脑的注册表里删除一个注册表就不提示重启了，具体方法：运行注册表命令regedit，在注册表内“HKEY_LOCAL_MACHINE\System\CurrentControlSet\Control\SessionManager\”中删除注册表“PendingFileRenameOperations”，右击它删除。

如果不会打开注册表，请百度一下。

三、双击setup.exe之后，选择安装简体中文，如图下一步。

四、选择本人接受，下一步。

五、打对勾，选择下一步。

六、接受设置的更改，下一步。

七、程序进入安装状态，大概会花费十几分钟。

进入逐个程序安装，到这里选择下一步。

继续下一步。

下一步。

在此选择典型安装，您可以选择安装到其他磁盘，下一步。

选择简体中文，下一步在此选择否，以后再传送，下一步。

在此点击安装，程序会继续进行安装。

选无，确定。

选择立即重启电脑，重启完后再授权。

重启后电脑桌面上会多三个图标八、授权说明，授权分windowsxp和windows7授权先介绍xp授权：有安装说明，不再细说。

Windows7授权：打开这个1，2，3操作完就行了，到此安装，授权完全，你可以放心的使用该软件了。
