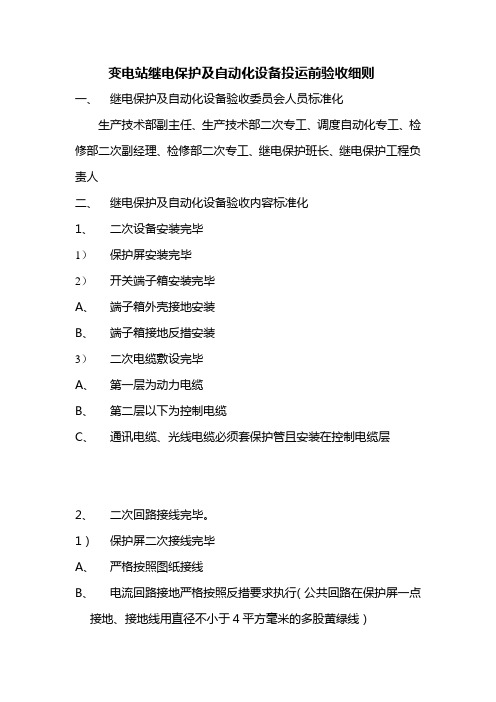

变电站继电保护及自动化设备投运前验收细则一、继电保护及自动化设备验收委员会人员标准化生产技术部副主任、生产技术部二次专工、调度自动化专工、检修部二次副经理、检修部二次专工、继电保护班长、继电保护工程负责人二、继电保护及自动化设备验收内容标准化1、二次设备安装完毕1）保护屏安装完毕2）开关端子箱安装完毕A、端子箱外壳接地安装B、端子箱接地反措安装3）二次电缆敷设完毕A、第一层为动力电缆B、第二层以下为控制电缆C、通讯电缆、光线电缆必须套保护管且安装在控制电缆层2、二次回路接线完毕。
1）保护屏二次接线完毕A、严格按照图纸接线B、电流回路接地严格按照反措要求执行（公共回路在保护屏一点接地、接地线用直径不小于4平方毫米的多股黄绿线）C、电压回路接地严格按照反措要求执行（开口三角电压与保护、计量绕组不能同根电缆其N应在保护屏分别一点接地、各电压等级的PT二次接地回路汇总到保护屏一点接地、接地线用直径不小于4平方毫米的多股黄绿线）2）端子箱接线完毕A、严格按照图纸接线B、电流回路接地严格按照反措要求执行（单独回路在端子箱分别一点接地、接地线用直径不小于4平方毫米的多股黄绿线）C、电压回路接地严格按照反措要求执行（端子箱不允许接地、接地线用直径不小于4平方毫米的多股黄绿线）3）电压互感器接线完毕4）电流互感器接线完毕5）开关机构接线完毕6）刀闸机构接线完毕3、保护装置调试完毕1）保护装置单机调试完毕（根据定值调试）A、保护试验验收卡（见表1）B、保护压板说明（见表2）2）保护装置通讯连接正常3）保护装置整组传动完毕（即带开关传动）4）保护装置SOE数据核对正确5）电流互感器一次升流点极性工作完毕A、按照定值要求变比进行一次升流。
B、按照以母线为正，正引出接入保护。
C、二次升流试验。
6）电压互感器二次升压核对接线正确性工作完毕A、电压互感器二次绕组处加单相电压检测。
B、端子箱处加三项电压检测C、实际模拟电压并列回路。
电力建设工程施工验收规范一、前言电力建设工程施工验收是电力行业的一个重要环节，是保证工程质量完好的关键步骤，也是对施工过程进行总结和归档的必要手续。
为了确保电力建设工程的质量和安全，提高工程建设的效率和可靠性，特制定本施工验收规范。
二、验收程序1. 阶段性验收在电力建设工程施工过程中，分阶段进行验收是必要的。
每个施工阶段的验收都应有相应的验收标准和程序，包括初步验收、中间验收和竣工验收等。
每个阶段的验收都要由专门的验收人员进行，确保验收结果的客观性和公正性。
2. 竣工验收电力建设工程竣工验收是整个工程的最终验收阶段，也是决定工程是否合格的最后一道关。
竣工验收包括技术验收和质量验收两个方面，验收内容包括设计文件、工程实施方案、工程质量、设备安装等方面。
验收过程中，验收人员要认真核查验收资料，检查工程现场，对工程质量和安全进行全面评估。
三、验收标准1. 工程质量标准工程质量是电力建设工程验收的重点。
工程质量标准包括工程结构强度、设备安装质量、电气线路布置等方面。
工程质量验收要根据相关标准和规范来确定，严格按照验收标准进行检查，确保工程质量符合要求。
2. 安全管理标准电力建设工程的安全是施工过程中的首要考虑因素。
验收过程中要重点检查工程现场的安全管理措施是否到位，防护设施是否完整，施工人员是否具备相应的安全意识。
安全管理标准要按照国家相关规定来执行，保障施工现场的安全稳定。
3. 材料设备标准工程质量的好坏，在很大程度上取决于工程材料和设备的质量。
验收过程中要对使用的材料和设备进行检查，确保其符合国家标准和规范要求。
对于不合格的材料和设备，必须予以更换或修理，确保工程质量。
四、验收结果处理1. 合格处理对于经过验收符合相关标准要求的工程，应当予以合格认定。
验收结果应当在验收报告中明确记录，并由相关单位签字确认。
验收合格的工程可以进入下一阶段的使用和运行阶段。
2. 不合格处理对于经过验收不符合相关标准要求的工程，应当予以不合格处理。
电力工程施工质量验收规范1. 前言在电力工程施工过程中，为确保项目建设符合相关标准和规范，保证施工质量和工程安全可靠，合理的验收程序和标准是必不可少的。
本文将对电力工程施工质量验收方面的规范进行详细阐述，包括施工前准备、施工质量检查、试运行以及终验等环节。
2. 施工前准备施工前准备是电力工程施工质量验收的第一步，主要包括项目资料的审查和施工方案的制定。
项目资料包括设计文件、招投标文件、合同及技术协议等，施工方案应根据项目实际情况进行制定。
3. 施工质量检查施工质量检查是电力工程施工质量验收的核心环节，主要包括基础设施、电气设备、线路敷设、接地装置以及安全防护等方面的检查。
3.1 基础设施基础设施是电力工程的重要组成部分，施工质量的好坏直接影响着工程的安全性和可靠性。
因此，验收人员应重点检查基础设施的稳定性、土质条件、排水情况等，确保其符合相关标准和规范。
3.2 电气设备电气设备是电力工程的核心装置，验收人员应对设备的选型、安装、接线等进行检查。
此外，还需检查设备的绝缘电阻、绝缘介质强度、工频耐压试验等，确保设备能够正常运行。
3.3 线路敷设线路敷设是电力工程的重要环节，验收人员应对线缆的敷设质量进行检查，包括线缆的铺设方法、固定方式、弯曲半径等。
同时，还需检查线缆接头的质量和可靠性。
3.4 接地装置接地装置是电力工程的重要保护措施，验收人员应对接地装置的设计和施工进行检查，确保接地电阻符合标准要求，并检查接地装置与其他金属结构的连接情况。
3.5 安全防护施工过程中的安全防护是保证施工质量的重要保障措施，验收人员应对施工现场的安全防护措施进行检查，包括安全标识、消防设施、作业人员的穿戴和用具等。
4. 试运行试运行是电力工程施工质量验收的重要环节，通过对工程设备的试运行，能够检验设备的性能和运行情况，发现并解决问题。
4.1 设备试运行在设备试运行阶段，验收人员应对设备的运行状态、工作温度、工作电流等进行检查，并观察设备在不同工况下的运行情况，确保设备运行正常。

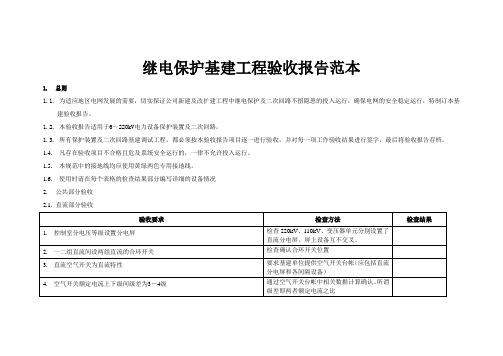

继电保护基建工程验收报告范本1.总则1.1.为适应地区电网发展的需要，切实保证公司新建及改扩建工程中继电保护及二次回路不留隐患的投入运行，确保电网的安全稳定运行，特制订本基建验收报告。
1.2.本验收报告适用于6～220kV电力设备保护装置及二次回路。
1.3.所有保护装置及二次回路基建调试工程，都必须按本验收报告项目逐一进行验收，并对每一项工作验收结果进行签字，最后将验收报告存档。
1.4.凡存在验收项目不合格且危及系统安全运行的，一律不允许投入运行。
1.5.本规范中的接地线均应使用黄绿两色专用接地线。
1.6.使用时请在每个表格的检查结果部分编写详细的设备情况2.公共部分验收2.1.直流部分验收2.2.接地铜网验收2.3.交流电压回路验收3.间隔设备检查3.1.220kV变压器保护3.1.1.外观及工艺检查3.1.2.电流回路检查3.1.3.装置一般检查保护回路传动（回路传动，请按照下列项目编制传动报告作为附件附于验收报告后）3.1.4.3.2.220kV线路保护3.2.1.外观及工艺检查3.2.2.电流回路检查3.2.3.装置一般检查3.2.4.保护回路传动3.3.110kV线路保护3.3.1.外观及工艺检查3.3.2.电流回路检查3.3.3.装置一般检查3.3.4.保护回路传动3.4.110kV变压器保护3.4.1.外观及工艺检查3.4.2.电流回路检查3.4.3.装置一般检查3.4.4.保护回路传动（回路传动，请按照下列项目编制传动报告作为附件附于验收报告后）3.5.220kV母线失灵保护3.5.1.外观及工艺检查3.5.2.电流回路检查3.5.3.装置一般检查3.5.4.保护回路传动（回路传动，请按照下列项目编制传动报告作为附件附于验收报告后）3.6.110kV母线保护3.6.1.外观及工艺检查3.6.2.电流回路检查3.6.3.装置一般检查3.6.4.保护回路传动（回路传动，请按照下列项目编制传动报告作为附件附于验收报告后）3.7. 35、10kV 线路保护 3.7.1. 外观及工艺检查3.7.2.电流回路检查3.7.3.装置一般检查3.7.4.保护回路传动4.相关资料验收。
继电保护及二次回路验收规范要求继电保护是电力系统中非常重要的一环，用于监测电力设备的状态并在异常情况下采取保护措施，以保障电力系统的安全运行。
而二次回路验收规范是对继电保护系统进行检验和验证的标准和要求，确保继电保护系统能够正常运行，并达到设计要求。
一、继电保护要求1.运行特性要求：继电保护装置应具有良好的运行特性，能够对不同故障类型和故障位置作出准确的保护决策，并及时采取保护动作。
具体要求有：快速动作、准确性、可靠性、灵敏度等。
2.电气要求：继电保护装置应符合电气性能要求，包括耐电压能力、抗干扰能力、绝缘强度等。
3.可靠性要求：继电保护装置应具备高可靠性，能够长时间连续工作，并具备自动检测和诊断功能。
同时要求装置本身具有故障自动切换和备件自动切换的功能。
4.通信功能要求：继电保护装置应具备通信功能，能够与其他设备进行信息交互，并能够远程监测、调试和控制。
5.操作要求：继电保护装置应具备简单易懂的操作界面，操作方便、人性化，并具备一定的防误操作功能。
同时要求装置故障自动存档和报警提醒功能。
1.设备安装要求：二次回路应按照设计要求进行布置，保证回路的连贯性和合理性。
二次线路应具备良好的传导性能，并远离干扰源，防止干扰对继电保护装置造成影响。
2.电器性能测量：对二次回路各项电气参数进行测量，包括电压、电流、电阻等，确保参数满足设计要求，并与设备参数进行对比。
3.软件程序验证：对继电保护装置的软件程序进行验证，确保其与设计要求一致，并能正确处理电力系统中的各种故障和异常情况。
4.功能与性能验证：对继电保护装置的各项功能进行验证，包括故障检测、保护决策、保护动作等，确保其能够满足设计要求，并进行必要的调整和校正。
5.可靠性验证：对继电保护装置的可靠性进行验证，包括长时间连续工作、自动切换和备件切换等功能的验证，确保在实际运行环境下能够正常工作。
6.通信联络验证：对继电保护装置的通信功能进行验证，包括与其他设备的信息交互、远程监测和调试等功能的验证，确保通信联络能够正常进行。
目次1 范围 (1)2引用标准 (1)3验收项目及内容 (2)3.1 通用检查项目 (2)3.2 500kV线路保护验收项目 (9)3.3断路器保护验收项目 (17)3.4辅助保护验收项目 (20)3.5短引线保护验收项目 (22)3.6 200kV线路保护验收项目 (25)3.7 110 kV线路保护验收项目 (34)3.8变压器保护验收项目 (39)3.9发电机保护验收项目 (44)3.10 母线保护验收项目 (49)3.11 故障录波器验收项目 (52)1范围本规范规了继电器保护设备验收时需要进行的检查项目和要求，用以判断设备是否具备投入电网运行的条件，预防设备损坏及接线错误，保证继电保护设备安全正常运行。
本规范适用于在南方电网内从事二次设备安装、调试及运行维护的各单位，是继电保护及二次设备验收或定检后投入运行前检验的标准。
2引用标准下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注定日期的引用文件，其随后所有的修改文件（不包括勘误的内容）或修订版均不适用于本标准，然后，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB50171—1992电气装置安装工程盘、柜及二次回路接线施工及验收规范GB7261—1987 继电器及继电保护装置基本实验方法GB50172—1992 电气安装工程蓄电池施工及验收规范GB/T15145—1994 微机线路保护装置通用技术条件DL428—1991 电力系统自动低频减负荷技术规定DL478—1992 静态继电保护及安全自动装置通用技术条件DL497—1992 电力系统自动低频减负荷工作管理规定DL/T524—1993 继电保护专用电力线载波收发信息机技术条件DL/T553—1994 220~500kV电力系统故障动态记录技术准则DL/T559—1994 220~500kV电网继电保护装置运行整定规程DL/T584—1995 3~110kV电网继电保护装置运行整定规程DL/T587—1996 微机继电保护装置运行管理规程DL/T623—1997 电力系统继电保护及安全自动装置运行评价规程DL/T667—1999 远动设备及系统第五部分传输规约第103篇继电保护设备信息接口配套标准DL/T781—2001 电力用高频开关整流模块DL400—1991 继电保护和安全自动装置技术规范NDGJ8—1989 火力发电厂、变电所二次接线设计技术规（82）水电生字第11号继电保护和安全自动装置运行管理规程（87）水电生字第108号继电保护及电网安全自动装置检验条例（87）电生供字第254号继电保护及电网安全自动装置现场工作保安规定电力系统继电保护及安全自动装置反事故措施要点电力系统继电保护技术监督规定（试行）3验收项目及内容设备安装试验报告要求记录所使用的试验仪器、仪表的型号和编号；所有的设备安装试验报告要求有试验人员、审核人员、负责人员及监理工程师签字，并作出试验结论。
电力工程施工质量验收规范该文档旨在规范电力工程施工质量验收的程序和要求，以确保施工质量符合相关标准和规定。
1. 验收前准备在进行电力工程施工质量验收前，应做好以下准备工作：- 准备验收人员：确定验收小组成员，包括建设单位、监理单位以及其他相关单位的代表。
确保验收小组具备相关知识和经验。
- 准备验收文件：收集施工单位提交的施工图纸、工程量清单、施工记录、试运行报告等相关文件，以备验收时参考。
- 制定验收计划：根据工程进度和验收范围，制定详细的验收计划，明确验收的时间和地点。
2. 验收程序电力工程施工质量验收一般包括以下程序：2.1 验收申请施工单位在工程竣工时，向建设单位提出验收申请。
验收申请应包括施工单位的基本信息、工程概况、施工过程中遇到的问题及处理情况等内容。
2.2 验收准备建设单位收到验收申请后，组织验收小组进行准备工作。
准备工作包括验收计划的制定、相关文件的准备和验收人员的确认等。
2.3 现场勘查验收小组按照验收计划，对电力工程施工现场进行勘查。
勘查内容包括施工质量、工程完好性、设备安装情况等方面的检查。
2.4 文件审核验收小组对施工单位提交的相关文件进行审核。
文件审核内容包括施工图纸的符合性、工程量清单的准确性、施工记录的完整性等。
2.5 设备试验验收小组对电力工程所涉及的设备进行试验。
试验内容包括设备的安装调试、运行情况的检测以及设备性能指标的测量等。
2.6 验收报告验收小组根据现场勘查和文件审核的结果，以及设备试验的数据和观察结果，编写验收报告。
验收报告应包括施工质量的评价、存在的问题和改进建议等内容。
2.7 验收决定建设单位根据验收报告和相关法规、标准的要求，进行评估和决定。
验收决定可以包括通过验收、提出整改要求或者拒绝验收等。
3. 验收要求电力工程施工质量验收应符合以下要求：- 验收应基于相关法规、标准和技术规范进行，确保施工质量符合要求。
- 验收应公正、公平、客观进行，不受任何个人或团体利益的影响。
继电保护验收细则一、引言继电保护是电力系统中的重要部分，主要用于保护设备、线路等电气设备不因故障而受到破坏或引发事故，保障系统的运行和稳定。
继电保护的正确使用和测试是电力系统运行安全和可靠性的重要保证之一。
继电保护验收工作是保证电力系统运行安全性和可靠性的重要环节，也是继电保护系统定责定责任、如实反映设备运行情况的重要内容。
该文档旨在制定继电保护验收细则，保障电力系统的稳定运行。
二、验收前准备工作1.验收人员应当熟悉继电保护设计和实施方案，并熟悉测试设备的使用和相关验收流程。
验收人员应当参照试验标准，在保障安全的前提下进行验收测试。
2.继电保护系统应当通过专业设备进行功能检验，检验数据应当无误。
3.设备、仪表和相关器材应当符合国家规定和相关标准，重要设备应当经过可靠的检测和检验。
4.确认所有继电保护系统的设备、线路和配电室以及相应的其他设备已经完成了安装、调试和检查工作，具备进行验收的条件。
三、验收项目1. 零序电流保护试验检查零序保护的投入和动作、时间合理性以及整个系统联锁响应恰当性，确保系统稳定可靠。
2. 过电压保护试验检查过电压保护的投入和动作、时间合理性以及整个系统联锁响应恰当性，确保系统稳定可靠。
3. 间隙闸保护试验检查间隙闸动作，包括位置动作、时间动作和保护重合度等，检查后要确认可用性达到规定要求。
4. 超长失步保护试验检测超长失步保护的动作时间是否在规定范围内或性能优异，确认其可用性达到规定要求。
5. 短路电流校验检查继电保护对短路电流的响应是否准确，保护动作时间是否正确，运行正常，确保系统稳定可靠。
6. 光电直读量值检查检查光电直读量值是否准确稳定，保护动作时间是否正确，运行正常，确保系统的稳定性。
7. 其他项目的验收测试检查其他相关继电保护项目的运行状态和可用性，确保整个系统可以正常运行，达到规定要求。
四、验收测试记录验收人员要详细记录验收测试过程中关键参数的变化情况，包括投入值、动作时间、故障振铃和稳态误差等参数，在记录过程中要标记数据和记录时间，确保数据的真实性和可靠性。
二次回路验收实施细则具体验收实施细则如下：1、核验二次回路进行绝缘，其检验项目、方法、试验仪器和检验结果应符合现行国家标准《电气装置安装工程电气设备交接试验标准》GB50150和现行行业标准《继电保护和电网安全自动装置检验规程》DLT995的有关规定。
2、检查二次回路的所有部件，应保证各部件质量。
二次回路中的灯具、电阻、切换把手、按钮等部件的设计、安装和接线应考虑维护和更换。
3、检查二次回路所有接线，包括屏柜内部各部件与端子排之间的连接线的正确性和电缆、电缆芯及屏内导线标号的正确性进行检查，并检查电缆清册记录的正确性。
4、核验自动空气开关或熔断器的额定电流与设计相符，并与所接的负载相适应。
交、直流空气开关不应混用。
宜使用具有切断直流负载能力、不带热保护的自动空气开关取代直流熔断器。
5、检查直流二次回路无寄生回路。
6、检查二次回路的工作电压不宜超过250V，最高不超过500V。
7、检查电流互感器、电压互感器备用绕组的抽头应引至端子箱，并应一点接地。
电流互感器的备用绕组应在端子箱中可靠短接。
8、核验继电保护直流系统运行中最低电压不应低于额定电压的85%，最高电压不应高于额定电压的110%。
9、检查信号回路应用专用直流空气开关供电，不应与其他回路混用。
10、检查各类保护装置的电源和断路器控制电源应可靠分开，并应分别由专用的直流空气开关供电。
11、检查辅助保护电源、不同断路器的操作电源应由专用的直流空气开关供电。
12、检查直流空气开关的配置应满足选择性要求。
13、核验在其他空气开关均合上时，任一直流空气开关断开后，其下口正、负极对地和正、负极之间不应再有直流电压和交流电压。
14、检查任一直流空气开关断开造成控制和保护直流电源失电时，应有直流断电或装置告警信号。
15、检查电流互感器铭牌参数应完整，出厂合格证和试验资料应齐全。
16、检查互感器各绕组的接线、与装置的对应关系及其极性关系应与设计相符合并满足装置的要求，相别标识应正确。
黑龙江省建筑工程施工质量验收标准DB23/7XX-2003，GB50303-2002变配电室接地干线敷设一、主控项目1、变压器室，高低压配电室的接地干线必须不少于2处与接地装置引出干线连接。
2、当利用金属构件，金属管道做接地线时，应在构件或管道与接地干线间焊接金属跨接线二、一般项目1、钢制接地线，经热浸镀锌，最小允许规格、尺寸应符合本标准的规定2、接地线搭接焊扁钢与扁钢搭接为扁钢宽度2倍，不少于三面施焊圆钢与圆钢搭接为圆钢直径6倍，双面施焊圆钢与扁钢搭接为圆钢直径6倍，双面施焊3、明敷设接地线支持件间距应均匀，水平0.5～1.5m；垂直1.5～3m；弯曲O.3～0.5m4、接地线穿越墙壁、楼板和地坪处应加钢套管保护，钢套管应与接地线做电气连通5、变配电室接地干线便于检查，敷设位置不妨碍设备的拆卸与检修敷设高度，水平敷设距地面250～300mm，与建筑物墙壁间的间隙10～15mm跨越变形缝设补偿措施接地线涂色，每段为15～lOOmm，分别涂以黄色和绿色相间的条纹室内接地干线接线柱或接地螺栓数量不少于2个供临时接地用6、电缆穿过零序电流互感器做法应符合本标准的规定当电缆穿过零序电流互感器时，电缆头的接地线应通过零序电流互感器后接地；由电缆头至穿过零序电流互感器的一段电缆金属护层和接地线应对地绝缘。
7、配电间设施接地要求应符合本标准42.3.7的规定配电间隔和静止补偿装置的栅栏门及变配电室金属门绞链处的接地连接，应采用编织铜线。
变配电室的避雷器应用最短的接地线与接地干线连接。
变压器、箱式变电所安装一、主控项目1、变压器安装位置正确，附件齐全，油浸变压器油位正常，无渗油现象。
2、接地装置引出的接地干线与变压器的低压侧中性点直接连接；接地干线与箱式变电所的N母线和PE母线直接；变压器箱体、干式变压器的支架或外壳应接地（PE）。
所有连接应可靠，紧固件及防松零件齐全3、变压器交接试验：高压的电气设备和布线系统及继电保护系统的交换试验，必须符合现行国家标准《电气装置安装工程电气设备交换试验标准》GB 50105的规定。
东电调通…2007‟215号关于印发《基建工程继电保护验收规范》的通知各直属单位、并网发电厂：为规范基建工程继电保护验收工作，确保继电保护装臵和相关二次回路零缺欠投入运行，我们组织制定了《基建工程继电保护验收规范》，现予印发，请各单位遵照执行。
附件:基建工程继电保护验收规范二○○七年六月六日附件：主题词：基建工程继电保护验收规范2007年6月6日东北电网有限公司总经理工作部东北电网继电保护基建工程验收规范（试行）1适用范围1.1本规范适用于东北电网调度范围内各变电站6～500kV电力设备的保护装臵及二次回路。
各运行单位验收设备的范围及与其它专业分管设备的分界点,按各单位运行检修分级管理制度的有关规定执行。
1.2本规范适用于基建、改造工程的设计、施工、调试和验收。
1.3保护装臵及二次回路的设计施工调试和验收，除按本规范的要求执行外，尚应符合国家及行业现行的有关标准规范的规定。
1.4建设单位和设计单位应严格执行本细则要求，不满足本验收规范及反措要求，影响到保护安全运行的项目，不允许投入运行。
2规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款,所有标准都会被修订,使用本规范的各方应探讨使用下列引用文件的最新版本的可能性。
GB 7261-2001《继电器及继电保护装臵基本试验方法》GB/T 14285-2006《继电保护和安全自动装臵技术规程》GB50150－91 电气装臵安装工程电气设备交接试验标准GB50171－92 电气装臵安装工程盘、柜及二次回路接线施工及验收规范GB/T 15145-2001《微机线路保护装臵通用技术条件》NDGJ8－89 火力发电厂、变电所二次接线设计技术规定DL／T587－1996 微机继电保护装臵运行管理规程DL 478-2001《静态继电保护及安全自动装臵通用技术条件》DL/T 559-94 220--500kV《电网继电保护装臵运行整定规程》DL/T 624-1997《继电保护微机型试验装臵技术条件》《国家电网公司电业安全工作规程》（变电所和发电厂电气部分）《继电保护及安全自动装臵检验条例》《继电保护和安全自动装臵现场工作保安规定》《国家电网公司保护与控制系统技术监督规定（试行）》《电力系统继电保护及安全自动装臵反事故措施要点》《国家电网公司十八项电网重大反事故措施》（试行）继电保护专业重点实施要求3直流的配臵及验收3.1控制室直流电源配臵3.1.1 220kV电压及以上等级的控制室，应按电压等级设臵直流馈线屏。
馈线屏上设臵两组直流控制母线(KMI、KMII)和两组保护母线(BMI、BMII)，以满足不同控制、保护安装单位分别取自不同直流母线的要求。
馈线屏上两组控制、保护母线分别从直流屏上两段直流母线上接取。
3.1.2 110kV及以下电压等级的控制室，可设一组控制、一组保护和一组信号母线。
分别从直流屏的两段母线或同一直流母线引出两回直流馈线供电。
在运行中，两组直流母线不宜合环运行。
3.1.3当采用直流馈线屏供电方式而不设直流小母线时，亦应符合本细则第3.1.1～3.1.2条文中所规定的原则。
3.1.4当任一组蓄电池有异常时，保护和控制直流小母线均应能够实现合环运行。
3.2直流空气开关（熔断器）的配臵原则3.2.1变电站直流系统的馈出网络应采用辐射状供电方式，不应采用环状供电方式。
3.2.2信号回路由专用直流空气开关（熔断器）供电，不得与其它回路混用。
3.2.3 220kV及以上电压等级的继电保护装臵的直流电源和断路器控制回路的直流电源,应分别由专用的直流空气开关（熔断器）供电。
3.2.3.1当继电保护配臵有两套独立的保护装臵时，两套保护装臵应分别由专用的直流空气开关（熔断器）供电，且应接于不同的直流小母线。
当断路器只有一组跳闸线圈时，其控制电源和断路器失灵起动电源应接于不同的直流小母线。
3.2.3.2当每套保护配臵独立的电压切换时，电压切换电源应和保护装臵电源合用。
3.2.3.3当继电保护配臵有第三套独立的保护装臵时，该套保护装臵应由专用的直流空气开关（熔断器）供电。
3.2.3.4当有断路器两组跳闸线圈时，其每一跳闸回路应分别由专用的直流空气开关（熔断器）供电，且应接于不同的直流小母线。
3.2.4110kV电压等级的继电保护装臵的直流电源和断路器控制回路的直流电源应分别由专用的直流空气开关（熔断器）供电。
当继电保护配臵有两套独立的保护装臵时，其中一套和断路器控制回路的直流空气开关（熔断器）共用。
3.2.5 110kV以下电压等级的继电保护装臵的直流电源和断路器控制回路的直流电源宜分别由专用的直流空气开关（熔断器）供电。
当继电保护配臵有两套独立的保护装臵时，其中一套和断路器控制回路的直流空气开关（熔断器）共用。
3.2.6由一组保护装臵控制多组断路器（例如母线差动保护、断路器失灵保护、变压器差动保护、线路横联差动保护）和3/2断路器接线方式等：3.2.6.1每一断路器的控制回路应分别由专用的直流空气开关（熔断器）供电。
3.2.6.2保护装臵的直流回路由另一组直流空气开关（熔断器）供电。
3.2.7当控制、保护和信号直流电源失电时，应自动告警。
3.2.8直流空气开关（熔断器）配臵必须满足选择性要求，其级差为3~4级。
3.2.9为了便于把保护和控制电源分开，要求在回路标识上也应有明显的区别。
3.2.10如设有辅助保护屏，则起动失灵、非全相保护及电压切换电源接于保护电源二。
3.2.11非电量保护电源应单独设臵直流空气开关（熔断器）。
3.2.12主变保护高、中、低三侧闪光电源接入直流母线应分别与各侧控制电源一致。
3.3直流回路验收规范3.3.1直流空气开关（熔断器）配臵应满足以上原则。
3.3.2保护和控制电源应可靠分开。
3.3.3直流空气开关应采用直流特性的空气开关，不能用交流特性的空气开关代替。
直流空气开关（熔断器）的动作电流应满足上下级选择性配合，且能躲过正常负荷电流。
现场验收应核实直流空气开关（熔断器）参数及接线方式。
3.3.4在其它直流空气开关（熔断器）均合上时，任一直流空气开关（熔断器）断开后，其下口正、负极对地和正、负极之间不应再有直流电压和交流电压。
3.3.5当任一直流空气开关（熔断器）断开造成控制、保护和信号直流电源失电时，都必须有直流断电或装臵异常告警。
3.3.6用1000V摇表摇测直流正、负极对地绝缘应大于1MΩ。
4保护屏、箱体（含户外端子箱）、接地铜排施工工艺及验收4.1在主控室、保护室柜屏下层的电缆层内，应敷设100 mm2的专用铜排，将该专用铜排首末端连接，然后按柜屏布臵的方向敷设成“目”字型结构，形成保护室内的等电位接地网。
保护室内的等电位接地网必须用至少4根以上、截面不小于50mm2的铜排（缆）与厂、站的主接地网在电缆竖井处可靠连接。
4.2沿二次电缆的沟道敷设截面不少于100 mm2的裸铜排（缆），构建室外的等电位接地网。
4.3保护室、通信室与控制室之间，应使用截面不少于100 mm2的、紧密与主接地网相连接的铜排（缆）将保护室、通信室与控制室的等电位接地网可靠连接。
4.4静态保护和控制装臵的屏柜下部应设有截面不小于100mm2的接地铜排。
屏柜上装臵的接地端子应用截面不小于4mm2的多股铜线和接地铜排相连。
接地铜排应用截面不小于50mm2的铜导线与地面下的等电位接地网相连。
不允许用保护屏槽钢接地代替铜排接地。
4.5开关场的就地端子箱内应设臵截面不少于100 mm2的裸铜排，并使用截面不少于100 mm2的铜导线与电缆沟道内的等电位接地网连接。
4.6所有保护屏安装应整齐，底座安装应牢固，屏面喷漆不应有划痕。
有前后门，开门、关门不犯卡，上锁方便。
保护屏的两个边门不允许拆除。
前后门及边门应用截面不小于4mm2的多股铜线与屏体可靠连接。
4.7保护屏各保护装臵箱体必须可靠接地，对地实测电阻不大于0.5Ω。
4.8保护屏上各压板、把手、按钮安装端正、牢固，其名称标签应符合继电保护及安全自动装臵压板统一命名规范的要求。
4.9保护压板安装应符合反措要求，即跳闸压板的开口端应装在上方，接到断路器的跳闸线圈回路，压板在落下过程中必须和相邻压板有足够的距离，保证在操作压板时不会碰到相邻的压板；检查并确证压板在拧紧后能可靠地接通回路；穿过保护屏的压板导电杆必须有绝缘套，并距屏孔有明显距离；检查压板在拧紧后不会接地。
压板紧固螺丝和紧线螺丝应紧固。
4.10运行前应将保护屏上与运行无关的所有压板连片全部摘除。
4.11各保护装臵（含户外端子箱）的横排背板端子螺丝和竖排端子排螺丝应紧固可靠，端子无生锈。
4.12电缆芯线应压接牢固，禁止一个端子压两根以上芯线。
4.13正、负电源之间以及经常带电的正电源与合闸或跳闸回路之间应至少隔开1—2个端子，无连通的端子之间应有隔板。
4.14接入交流电源（220V或380V）的端子应与其他回路（如：直流、TA、TV等回路）端子采取有效隔离措施，并有明显标识。
4.15户外端子箱、接线盒应有防止进水和受潮的措施以及防小动物进入和防止风吹开箱门的措施。
4.16户外端子箱应有良好可靠的接地，箱内应有100 mm2接地铜排且与电缆沟道内的等电位接地网连接。
4.17瓦斯继电器应选用防雨型瓦斯继电器并安装防雨罩，安装必须结实牢固且必须保证罩住电缆穿线孔。
5二次电缆施工工艺及验收5.1用于继电保护的二次电缆，应采用屏蔽电缆，铜屏蔽层应在两端接地。
接地线截面不应小于1.5 mm2，并可靠连接在接地铜排上。
二次电缆端头应可靠封装。
5.2所有二次电缆及端子排二次接线的连接应准确可靠，芯线标识齐全、正确、清晰，应与图纸设计一致。
芯线标识应用线号机打印，不能手写。
芯线标识应包括回路编号及所在位臵端子号。
如K101-4D53，表示回路编号为K101，所接位臵为4D53。
屏上配线标识写位臵端子号及对侧位臵号，如1D33-1n56，表示线头所在位臵为1D33，对侧为1n56。
5.3所有控制电缆固定后应在同一水平位臵剥齐，每根电缆的芯线应分别打把，接线按从里到外，从低到高的顺序排列。
电缆芯线接线端应制作缓冲环。
电缆标签应使用电缆专用标签机打印。
电缆标签的内容应包括电缆号，电缆规格，本地位臵，对侧位臵。
电缆标签悬挂应美观一致、以利于查线。
电缆在电缆夹层应留有一定的裕度。
5.4所有室外电缆的电缆头，如瓦斯、TA、TV、断路器机构箱等应将电缆头封装处臵于接线盒内，不能外露，以利于防雨、防油和防冻。
电缆应留有一定的裕度。
5.5电缆护管应可靠接地，端头应可靠封堵（或电缆护管直接与控制箱、接线盒相对接），地下部分应有防积水措施。
5.6所有电缆必须固定良好，主变本体电缆必须用变压器上的线夹固定好，要防止电缆脱落拉坏接线端子排造成事故。
