电网继电保护工程验收规范

继电保护和电网安全自动装置检验规程1范围本标准规定了电力系统继电保护和电网安全自动装置及其二次回路接线(以下简称装置)检验的周期、内容及要求。

本标准适用于电网企业、并网运行发电企业及用户负责继电保护运行维护和治理的单位。

有关规划设计、争论制造、安装调试单位及部门均应遵守本标准。

2标准性引用文件以下文件中的条款通过本标准的引用而成为本标准的条款。

但凡注日期的引用文件，其随后全部的修改单(不包括订正的内容)或均不适用于本标准，然而，鼓舞依据本标准达成协议的各方争论是否可使用这些文件的最版本。

但凡不注日期的引用文件，其最版本适用于本标准。

GB／T 7261—2023 继电器及装置根本试验方法GB／T 14285—2023 继电保护及安全自动装置技术规程DL/527—2023 静态继电保护装置逆变电源技术条件3总则3.1本标准是继电保护及电网安全自动装置在检验过程中应遵守的根本原则。

3.2本标准中的电网安全自动装置，是指在电力网中发生故障或消灭特别运行时，为确保电网安全与稳定运行，起掌握作用的自动装置，如自动重合闸、备用电源或备用设备自动投入、自动切负荷、低频和低压自动减载、电厂事故减出力、切机等。

3.3110 kV 及以上电压等级电力系统中电力设备及线路的微机型继电保护和电网安全自动装置，必需依据本标准进展检验。

对于其他电压等级或非微机型继电保护装置可参照执行。

3.4各级继电保护治理及运行维护部门，应依据当地电网具体状况并结合一次设备的检修合理地安排年、季、月的保护装置检验打算。

相关调度部门应予支持协作，并作统筹安排。

3.5装置检验工作应制定标准化的作业指导书及实施方案，其内容应符合本标准。

3.6检验用仪器、仪表的准确级及技术特性应符合要求，并应定期校验。

3.7微机型装置的检验，应充分利用其“自检”功能，着重检验“自检”功能无法检测的工程。

4检验种类及周期4.1检验种类检验分为三种：a)安装装置的验收检验；b)运行中装置的定期检验(简称定期检验)；c)运行中装置的补充检验(简称补充检验)。

华北电网基建工程继电保护验收规范3直流的配置及验收3．1控制室直流电源配置3．1．1 220kV电压及以上等级的控制室，应按电压等级设置直流分电屏。

分电屏上设置两组直流控制母线(KMI、KMll)和两组保护母线(BMI、BMll)，以满足不同控制、保护安装单位分别取自不同直流母线的要求。

分电屏上两组控制、保护母线分别从直流屏上两段直流母线上接取。

3．1．2 110kV及以下电压等级的控制室，可设一组控制、一组保护和一组信号母线。

分别从直流屏的两段母线或同一直流母线引出两回直流馈线供电。

在运行中，两组直流母线不宜合环运行。

3．1．3 当采用直流分电屏供电方式而不设直流小母线时，亦应符合本细则第3．1 .1~3．1．2条文中所规定的原则。

3．1．4 当任一组蓄电池有异常时，保护和控制直流小母线均应能够实现合环运行。

3．2 直流空气开关(熔断器)的配置原则3．2．1 变电站直流系统的馈出网络应采用辐射状供电方式，不应采用环状供电方式。

3．2．2 信号回路由专用直流空气开关(熔断器)供电，不得与其它回路混用。

3．2．3 220kV及以上电压等级的继电保护装置的直流电源和断路器控制回路的直流电源，应分别由专用的直流空气开关(熔断器)供电。

3．2．3．1 当继电保护配置有两套独立的保护装置时，两套保护装置应分别由专用的直流空气开关(熔断器)供电，且应接于不同的直流小母线。

当断路器只有一组跳闸线圈时，其控制电源和断路器失灵起动电源应接于不同的直流小母线。

3．2．3．2 当每套保护配置独立的电压切换时，电压切换电源应和保护装置电源合用。

3．2．3．3当继电保护配置有第三套独立的保护装置时，该套保护装置应由专用的直流空气开关（熔断器）供电。

3．2．3．4 当有断路器两组跳闸线圈时，其每一跳闸回路应分别由专用的直流空气开关(熔断器)供电，且应接于不同的直流小母线。

3．2．4 110kV电压等级的继电保护装置的直流电源和断路器控制回路的直流电源应分别由专用的直流空气开关(熔断器)供电。

继电保护装置校验标准继电保护装置是电力系统中的重要设备，它的可靠性直接关系到电力系统的安全运行。

为了确保继电保护装置的准确性和可靠性，需要进行定期的校验。

而继电保护装置的校验标准则是保证校验工作有效进行的重要依据。

本文将就继电保护装置校验标准进行详细介绍。

首先，继电保护装置校验标准应当符合国家相关标准和规定。

国家电网公司发布的《继电保护装置校验规程》、《电力系统继电保护设备校验导则》等文件，对继电保护装置的校验标准作出了明确规定，包括校验的周期、方法、要求等内容。

校验人员应当严格按照国家规定的标准进行校验工作，确保校验结果的准确性和可靠性。

其次，继电保护装置校验标准应当考虑到设备的特殊性。

不同类型、不同厂家生产的继电保护装置，在校验标准上可能会有所不同。

校验人员在进行校验工作时，需要充分了解被校验装置的技术特性和工作原理，结合国家标准对校验标准进行合理调整，确保校验结果的科学性和合理性。

再者，继电保护装置校验标准应当注重实用性和操作性。

校验标准应当具有一定的灵活性，能够适应不同情况下的校验需求。

同时，校验标准应当具体明确校验的步骤和方法，为校验人员提供清晰的操作指南，确保校验工作的顺利进行。

此外，校验标准还应当考虑到校验设备的可用性和可操作性，避免因为校验设备的限制而影响校验工作的进行。

最后，继电保护装置校验标准应当重视校验结果的分析和处理。

校验标准应当明确校验结果的判定标准和处理方法，对于校验结果异常的情况，校验标准应当给出相应的处理建议，确保校验结果的科学性和可靠性。

同时，校验标准还应当要求对校验结果进行详细记录和归档，为今后的维护和管理工作提供参考依据。

综上所述，继电保护装置校验标准是保证继电保护装置校验工作有效进行的重要依据。

校验标准应当符合国家相关标准和规定，考虑到设备的特殊性，注重实用性和操作性，重视校验结果的分析和处理。

只有严格按照标准进行校验工作，才能确保继电保护装置的可靠性和安全性，保障电力系统的稳定运行。

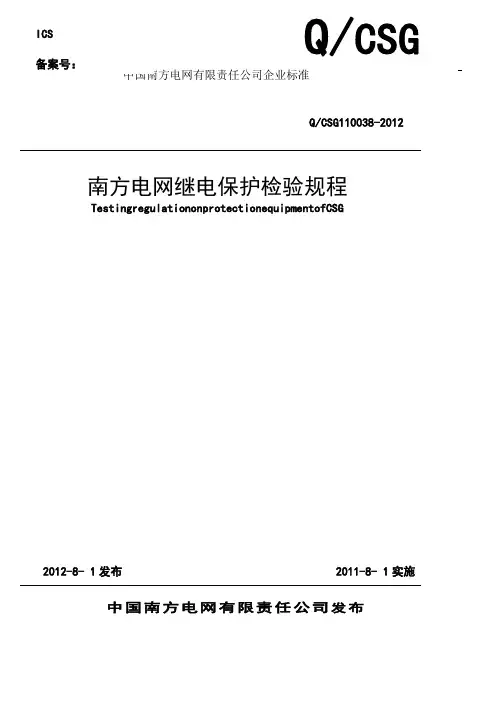

WORD 格式整理 中国南方电网有限责任公司企业标准南方电网继电保护检验规程Testing regulation on protection equipment of CSG中国南方电网有限责任公司 发 布 Q/CSGICS备案号：目次1范围 (1)2规范性引用文件 (1)3总则 (1)4检验种类及周期 (1)5检验仪器仪表、试验电源的基本要求与配置 (4)6检验前的准备工作 (4)7试验回路接线的一般原则 (5)8外观及回路接线检查 (6)9直流电源接线检查 (8)10装置及二次回路绝缘检查 (9)11电流、电压互感器及其回路检验 (10)12装置检验 (11)13断路器、隔离开关及有关二次回路的检验 (13)14操作箱及其二次回路检验 (13)15通道的检验 (14)16整组试验 (16)17与厂站自动化系统、继电保护信息系统配合开展的检验 (17)18装置投运 (18)19投入运行后的工作 (19)附录1 常用继电器的检验项目 (21)附录2 继电保护装置及通道设备的检验项目 (24)附录3 变电站自动化系统、继电保护信息系统检验项目 (28)前言为指导和规范南方电网继电保护装置及其回路的检验，特制定本标准。

本标准的附录均为规范性附录。

本标准由中国南方电网有限责任公司系统运行部提出。

本标准由中国南方电网有限责任公司系统运行部归口并解释。

本标准的主要起草人：丁晓兵、李一泉、刘锦兰、韩冰、鲁德峰、宁进荣、赵曼勇、周红阳、王斌南方电网继电保护检验规程1范围本标准规定了继电保护装置及其二次回路（以下简称装置）检验的周期、内容及要求。

本标准适用于南方电网各供电单位、并网运行发电企业及用户负责继电保护装置管理和运行维护的单位，有关规划设计、研究制造、安装调试单位及部门均应遵守本标准。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

继电保护和电网安全自动装置校验规程第一章总则第一条为了规范继电保护和电网安全自动装置（以下简称装置）的校验工作，以保证电网安全、可靠运行，本规程制定。

第二章校验范围第二条装置校验的范围包括：装置硬件设备、软件配置、参数设置、逻辑功能和接口功能等校验。

第三章校验内容第三条装置硬件设备校验内容包括：设备型号、设备标识、设备连接、设备固件版本、设备运行环境、设备备份等校验。

第四条装置软件配置校验内容包括：软件版本、软件功能、软件拓扑图、软件路径等校验。

第五条装置参数设置校验内容包括：设备参数、保护参数、通信参数、定值参数等校验。

第六条装置逻辑功能校验内容包括：逻辑运行时间、逻辑运行效果、逻辑运行参数等校验。

第七条装置接口功能校验内容包括：与上位机通信接口、与下位机通信接口、与其他装置通信接口等校验。

第四章校验方法第八条装置校验采用的方法包括：检查法、测试法、仿真法、对比法等。

第九条检查法是指通过检查设备硬件设备、软件配置、参数设置、逻辑功能和接口功能等的正确与否来进行校验。

第十条测试法是指通过实际操作装置，检验其在各种情况下的工作情况和响应时间来进行校验。

第十一条仿真法是指通过仿真软件或设备来模拟实际工作情况，检验装置在仿真环境下的工作情况。

第十二条对比法是指将待校验的装置与同类型、同性能、同参数等的装置进行对比，检验其是否一致。

第五章校验过程第十三条装置校验的过程包括：准备工作、测试操作、数据分析和评价等。

第十四条准备工作包括：准备校验设备、校验文档、校验环境等。

第十五条测试操作包括：装置启动、装置停止、装置切换、装置响应时间等。

第十六条数据分析和评价包括：对校验数据进行分析、处理和评价，形成校验报告。

第六章校验考虑第十七条装置校验的考虑包括：校验时间、校验人员、校验地点、校验方法、校验设备等。

第十八条装置校验的时间应在电网负荷较小的时期进行，以免对正常运行造成影响。

第十九条装置校验的人员应具备相应的专业知识和经验，能够正确、有效地进行校验工作。

二次回路验收实施细则具体验收实施细则如下：1、核验二次回路进行绝缘，其检验项目、方法、试验仪器和检验结果应符合现行国家标准《电气装置安装工程电气设备交接试验标准》GB50150和现行行业标准《继电保护和电网安全自动装置检验规程》DLT995的有关规定。

2、检查二次回路的所有部件，应保证各部件质量。

二次回路中的灯具、电阻、切换把手、按钮等部件的设计、安装和接线应考虑维护和更换。

3、检查二次回路所有接线，包括屏柜内部各部件与端子排之间的连接线的正确性和电缆、电缆芯及屏内导线标号的正确性进行检查，并检查电缆清册记录的正确性。

4、核验自动空气开关或熔断器的额定电流与设计相符，并与所接的负载相适应。

交、直流空气开关不应混用。

宜使用具有切断直流负载能力、不带热保护的自动空气开关取代直流熔断器。

5、检查直流二次回路无寄生回路。

6、检查二次回路的工作电压不宜超过250V，最高不超过500V。

7、检查电流互感器、电压互感器备用绕组的抽头应引至端子箱，并应一点接地。

电流互感器的备用绕组应在端子箱中可靠短接。

8、核验继电保护直流系统运行中最低电压不应低于额定电压的85%，最高电压不应高于额定电压的110%。

9、检查信号回路应用专用直流空气开关供电，不应与其他回路混用。

10、检查各类保护装置的电源和断路器控制电源应可靠分开，并应分别由专用的直流空气开关供电。

11、检查辅助保护电源、不同断路器的操作电源应由专用的直流空气开关供电。

12、检查直流空气开关的配置应满足选择性要求。

13、核验在其他空气开关均合上时，任一直流空气开关断开后，其下口正、负极对地和正、负极之间不应再有直流电压和交流电压。

14、检查任一直流空气开关断开造成控制和保护直流电源失电时，应有直流断电或装置告警信号。

15、检查电流互感器铭牌参数应完整，出厂合格证和试验资料应齐全。

16、检查互感器各绕组的接线、与装置的对应关系及其极性关系应与设计相符合并满足装置的要求，相别标识应正确。

中国南方电网有限责任公司企业标准南方电网继电保护检验规程TestingregulationonprotectionequipmentofCSG中国南方电网有限责任公司发布Q/CSG ICS备案号：目次1范围................................... 错误!未指定书签。

2规范性引用文件 ........................... 错误!未指定书签。

3总则................................... 错误!未指定书签。

4检验种类及周期 ........................... 错误!未指定书签。

5检验仪器仪表、试验电源的基本要求与配置.......... 错误!未指定书签。

6检验前的准备工作.......................... 错误!未指定书签。

7试验回路接线的一般原则...................... 错误!未指定书签。

8外观及回路接线检查 ........................ 错误!未指定书签。

9直流电源接线检查.......................... 错误!未指定书签。

10装置及二次回路绝缘检查.................... 错误!未指定书签。

11电流、电压互感器及其回路检验................ 错误!未指定书签。

12装置检验 .............................. 错误!未指定书签。

13断路器、隔离开关及有关二次回路的检验.......... 错误!未指定书签。

14操作箱及其二次回路检验.................... 错误!未指定书签。

15通道的检验............................. 错误!未指定书签。

16整组试验 .............................. 错误!未指定书签。
