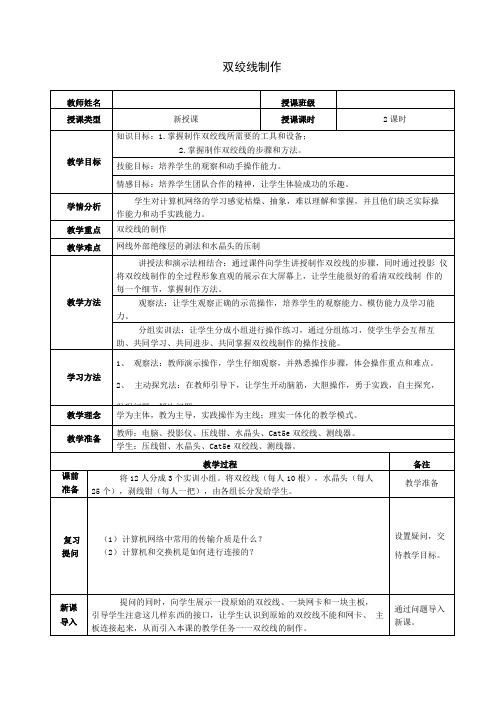

双绞线的制作与测试教学设计

《双绞线的制作》优质课比赛教案一、教学目标：知识与技能：1. 了解双绞线的制作原理和标准。

2. 学会使用双绞线制作工具。

3. 能够独立完成双绞线的制作。

过程与方法：1. 通过观察、实践、总结的方式，掌握双绞线的制作方法。

2. 培养学生动手操作能力和团队协作能力。

情感态度价值观：1. 培养学生对网络技术的兴趣和好奇心。

2. 培养学生勇于探索、积极向上的学习态度。

二、教学内容：1. 双绞线的制作原理和标准。

2. 双绞线制作工具的使用方法。

3. 双绞线的制作步骤。

三、教学重点与难点：重点：双绞线的制作方法和步骤。

难点：双绞线制作的细节处理和团队协作。

四、教学准备：1. 准备一定数量的双绞线和双绞线制作工具。

2. 准备教学PPT和教学视频。

3. 准备实验场地和设备。

五、教学过程：1. 导入：通过问题引导，让学生思考为什么需要双绞线和如何制作双绞线。

2. 知识讲解：讲解双绞线的制作原理和标准，介绍双绞线制作工具的使用方法。

3. 实践操作：学生分组进行双绞线的制作实践，教师巡回指导。

4. 成果展示：学生展示制作完成的双绞线，分享制作过程中的心得体会。

5. 总结与评价：总结双绞线制作的关键点和注意事项，对学生的制作成果进行评价。

6. 拓展延伸：介绍双绞线在网络技术中的应用和未来发展，激发学生的学习兴趣。

7. 课堂小结：回顾本节课的学习内容，强调双绞线制作的重要性和实用性。

8. 作业布置：布置有关双绞线制作的相关练习，巩固所学知识。

10. 教学评价：对学生的学习情况进行全面评价，包括知识掌握、动手能力和团队协作等方面。

六、教学策略：1. 采用“教-学-做”一体化的教学模式，让学生在实践中学习，提高学生的动手操作能力。

2. 运用任务驱动法，设置具有挑战性的制作任务，激发学生的学习兴趣和积极性。

3. 采用分组合作学习，培养学生的团队协作能力和沟通能力。

4. 利用信息技术手段，如PPT、视频等，辅助教学，提高教学效果。

《双绞线的制作》教案设计第一章：双绞线的基本概念1.1 教学目标：了解双绞线的定义和作用。

掌握双绞线的分类和规格。

1.2 教学内容：双绞线的作用：减少电磁干扰，提高信号传输质量。

双绞线的分类：根据线材的材质、规格、用途等不同进行分类。

双绞线的规格：常见的双绞线规格有CAT5、CAT6、CAT7等，不同规格的性能和应用场景也有所不同。

1.3 教学活动：讲解双绞线的定义和作用。

展示不同种类和规格的双绞线样品，让学生进行观察和识别。

通过图片或视频资料，介绍双绞线的制作过程。

1.4 作业与评估：学生分组进行观察，识别不同种类和规格的双绞线。

学生完成双绞线的基本概念问答。

第二章：双绞线的制作工具与材料2.1 教学目标：了解双绞线制作所需的工具和材料。

掌握双绞线制作工具的使用方法。

2.2 教学内容：双绞线制作工具：剥线钳、打线工具、测线器等。

双绞线制作材料：双绞线、水晶头、网线接头等。

工具的使用方法：剥线钳的使用方法、打线工具的使用方法、测线器的使用方法。

2.3 教学活动：讲解双绞线制作工具和材料的作用。

演示剥线钳、打线工具、测线器的使用方法。

学生分组进行实践，练习使用剥线钳、打线工具、测线器。

2.4 作业与评估：学生分组进行实践，练习使用剥线钳、打线工具、测线器。

学生完成双绞线制作工具与材料问答。

第三章：双绞线的制作步骤3.1 教学目标：掌握双绞线制作的步骤。

3.2 教学内容：双绞线制作的步骤：剥线、分类、打线、测试。

剥线的步骤：使用剥线钳剥去双绞线外皮。

分类的步骤：将剥线后的双绞线按颜色进行分类。

打线的步骤：使用打线工具将分类后的双绞线进行打线。

测试的步骤：使用测线器测试双绞线的通断和速度。

3.3 教学活动：讲解双绞线制作的步骤。

学生分组进行实践，练习双绞线的制作步骤。

3.4 作业与评估：学生分组进行实践，完成双绞线的制作。

学生完成双绞线制作步骤问答。

第四章：双绞线的制作技巧4.1 教学目标：掌握双绞线制作的技巧。

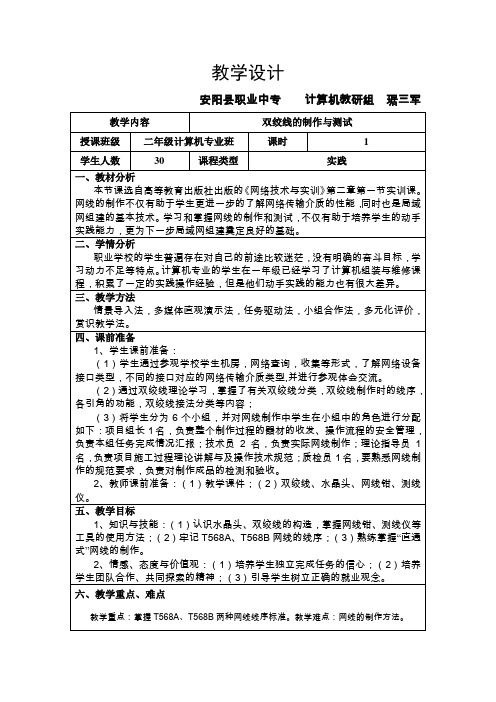

教学设计
安阳县职业中专计算机教研组琚三军
七、教学步骤教学内容教学方
法手段
学生活动时间
1、组织教学多年的教学经验说明，优秀的
学生不仅是成绩好的学生，更是
进步快的学生，进步快的学生常
是遵守纪律，配合老师，积极思
考的学生，大家愿不愿意做优秀
的学生啊？……好，相信我们在
座的每一位都是优秀的。

通过激励
法进行组
织教学
2
2、课前一笑有一个人新买一台电脑，感觉
非常新显，开机后还在电脑主机
上这儿摸摸，那儿看看，一不小
心，碰到了光驱按钮，光驱托盘
“吱”的一声弹了出来，这人高
兴说：“如今这产品就是人性化，
连电脑还设计了放茶杯的托盘。

”多媒体演
示
通过笑话吸
引学生的注
意力
3、课程导入请学生仔细观察以下图片并回答
问题“快乐不
是比别人
做的好，而
是每天在
进步。

相信
大家每天
都会很快
乐，每天都
会有进
步。

”
请大家看
大屏幕并
抢答问题。

通过问题
检验学生
参观机房
的效果。

并得出结
论：双绞线
是最常用
的局域网
传输介质。

小组学生抢
答
2
1、上图是我们学校机房中最常
见的网络连接设备，分别是什
么（集线器、交换机、网卡、
路由器）
2、这些设备的网络接口名称是
什么（RJ-45接口）
3、与这些接口连接的传输介质
叫什么（双绞线）
网线钳测线仪。

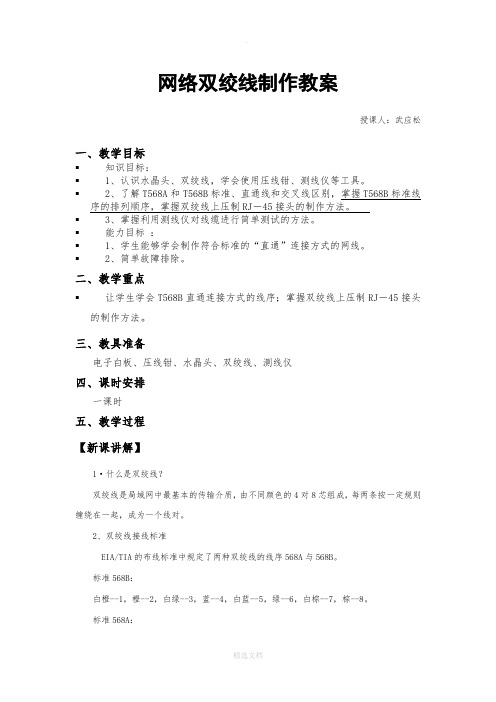

网络双绞线制作教案授课人：武应松一、教学目标▪知识目标：▪1、认识水晶头、双绞线，学会使用压线钳、测线仪等工具。

▪2、了解T568A和T568B标准、直通线和交叉线区别，掌握T568B标准线序的排列顺序，掌握双绞线上压制RJ－45接头的制作方法。

▪3、掌握利用测线仪对线缆进行简单测试的方法。

▪能力目标：▪1、学生能够学会制作符合标准的“直通”连接方式的网线。

▪2、简单故障排除。

二、教学重点▪让学生学会T568B直通连接方式的线序；掌握双绞线上压制RJ－45接头的制作方法。

三、教具准备电子白板、压线钳、水晶头、双绞线、测线仪四、课时安排一课时五、教学过程【新课讲解】1·什么是双绞线？双绞线是局域网中最基本的传输介质，由不同颜色的4对8芯组成，每两条按一定规则缠绕在一起，成为一个线对。

2、双绞线接线标准EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。

标准568B：白橙--1，橙--2，白绿--3，蓝--4，白蓝--5，绿--6，白棕--7，棕--8。

标准568A：白绿--1，绿--2，白橙--3，蓝--4，白蓝--5，橙--6，白棕--7，棕--8。

3、双绞线的适用环境直通线用于:计算机和集线器、计算机和交换机、路由器和集线器、路由器和交换机之间的连接,当交换机级联时，用于级联端口和其普通端口相连的情况。

交叉线用于:计算机与计算机、集线器和集线器、交换机和交换机、路由器和计算机之间的连接，当集线器级联时，用于集线器的普通端口和其普通端口相连的情况。

4、双绞线跳线的制作直通线制作：两头线序都遵循T568B交叉线制作：一头遵循T568B，另一头遵循T568A双绞线的制作步骤：剥线、理线、剪齐、插线、压线5、制作步骤：（1）剥线。

剥线就是利用压线钳剥线刃口将双绞线的外皮除去1.5cm左右。

（剥线在网线的制作过程中算是一个难点，在剥双绞线外皮时，手握压线钳要适当，剥线刀刃口间隙过小，就会损伤内部线芯，甚至会把线芯剪断；剥线刀刃口间隙过大，就不能割断双绞线的外皮。

双绞线的制作与测试教案
一、教学目标
1.掌握双绞线的制作原理，了解双绞线的各个组成部分。

2.熟练掌握双绞线制作步骤，掌握双绞线制作要点，掌握双绞线的气密性测试。

二、教学内容
1、双绞线的组成
双绞线是一种锡膏穿线的测试方法，由串联锡锅、铝箔绞线
电线绞合机以及电线清洗机组成。

2、双绞线的制作流程
（1）取导体：将铝箔成双层编织的电线放入清洗机内，在油泵或气泵的分别作用下，将电线清洗处理一遍，然后将清洗后的电线放入电线绞合机内，清洗后的电线能够更容易绞合。

（2）绞合：将清洗完毕的电线放入电线绞合机内，按照要求的全长和折叠的比例，由绞合机进行绞合。

（3）绞锡：将绞合完毕的双层编织的电线放入串联锡锅中，再将锡膏和锡丝放入锡锅中，由控制面板控制锡锅的温度和压力，将锡膏均匀的涂抹在电线表面。

（4）气密性测试：将制作完毕的双绞线放入气密性测试机中进行测试，测试中需要注意双绞线的预热时间以及泄露的时间，以及空间内的温度等，确保双绞线能够达到正常的气密性要求。

《双绞线的制作》优质课比赛教案一、教学目标：1. 知识与技能：（1）让学生了解双绞线的制作原理和标准；（2）培养学生动手操作能力，熟练掌握双绞线的制作方法。

2. 过程与方法：（1）通过小组合作，探究双绞线的制作过程；（2）利用工具，实践双绞线的制作技巧。

3. 情感态度价值观：培养学生团队合作精神，提高动手实践能力，增强自信心。

二、教学内容：1. 双绞线的制作原理和标准；2. 双绞线制作工具的使用；3. 双绞线制作的步骤及技巧；4. 质量检查与评价。

三、教学重点与难点：1. 教学重点：双绞线的制作步骤及技巧；2. 教学难点：双绞线制作过程中的质量控制。

四、教学方法：1. 讲授法：讲解双绞线的制作原理、标准和步骤；2. 演示法：展示双绞线制作过程，引导学生动手操作；3. 小组合作法：分组实践，培养学生团队合作精神；4. 问答法：解答学生疑问，巩固知识点。

五、教学过程：1. 导入新课：介绍双绞线的应用领域，激发学生兴趣；2. 讲解双绞线的制作原理、标准和步骤；3. 演示双绞线制作过程，引导学生动手操作；4. 学生分组实践，教师巡回指导；5. 总结制作过程中的注意事项，强调质量控制；6. 学生展示作品，进行评价；7. 布置课后作业，巩固所学知识。

六、教学评价：1. 学生能熟练掌握双绞线的制作原理、标准和步骤；2. 学生能独立完成双绞线的制作，且质量符合要求；3. 学生具备团队合作精神，积极参与实践活动；4. 学生能对制作过程中的问题进行分析和解决。

七、教学资源：1. 双绞线制作工具（如网线剪、剥线钳等）；2. 双绞线制作教程或指导书籍；3. 网络资源，如双绞线制作视频教程；4. 评价标准表，用于对学生作品进行评价。

八、教学进度安排：1. 第1-2课时：讲解双绞线的制作原理、标准和步骤；2. 第3-4课时：演示双绞线制作过程，引导学生动手操作；3. 第5-6课时：学生分组实践，教师巡回指导；4. 第7-8课时：总结制作过程中的注意事项，强调质量控制；5. 第9-10课时：学生展示作品，进行评价；6. 第11-12课时：布置课后作业，巩固所学知识。

双绞线的制作与测试授课教案第一章：双绞线概述1.1 双绞线的定义解释双绞线是什么，由多少对绞合的导线组成。

说明双绞线的主要作用和应用场景。

1.2 双绞线的分类介绍双绞线的类型，如非屏蔽双绞线（UTP）和屏蔽双绞线（STP）。

解释不同类型双绞线的特点和适用环境。

第二章：双绞线的制作工具与材料2.1 双绞线制作工具介绍双绞线制作所需的基本工具，如剥线钳、双绞线剪切器、钢绞线钳等。

演示如何正确使用这些工具进行双绞线的制作。

2.2 双绞线材料讲解双绞线制作的材料要求，如线材的类型、颜色、标号等。

说明如何选择合适的双绞线材料进行制作。

第三章：双绞线的制作步骤3.1 剥线演示如何正确剥去双绞线外皮，保留适当长度的绝缘层。

解释剥线时应注意的事项，如避免损伤导线。

3.2 排线与理线强调排线与理线对双绞线性能的影响。

3.3 打线与接线讲解如何使用打线工具将双绞线接线端子与线缆连接。

演示不同接线方式的优缺点和适用场景。

3.4 测试与验收说明如何使用双绞线测试仪对制作完成的双绞线进行测试。

讲解测试结果的判断标准，如衰减值、近端串扰等。

第四章：双绞线制作与测试注意事项4.1 制作过程中的注意事项强调剥线、排线、打线等过程中的安全注意事项。

讲解如何避免线缆损坏和接线错误等问题。

4.2 测试过程中的注意事项说明测试过程中应关注的指标和参数。

解释如何处理测试不合格的双绞线，如重新制作或更换材料。

第五章：案例分析与实践操作5.1 案例分析提供实际案例，分析双绞线制作与测试中遇到的问题和解决方案。

引导学生思考和分析案例中问题的原因和解决方法。

5.2 实践操作安排学生进行双绞线制作与测试的实际操作。

指导学生根据所学知识和技能，完成一个简单的双绞线制作与测试项目。

第六章：双绞线的接头与连接6.1 接头类型介绍RJ45接头、FC接头、SC接头等不同类型的双绞线接头。

解释不同接头的适用场景和特点。

6.2 接头制作方法演示如何使用RJ45接头制作工具制作RJ45接头。

双绞线制作教程一、教学目标：1. 让学生了解双绞线的概念及其在网络通信中的作用。

2. 培养学生掌握双绞线的制作方法和技巧。

3. 提高学生实际操作能力，培养学生的团队协作精神。

二、教学内容：1. 双绞线的概念及其作用2. 双绞线的制作工具与材料3. 双绞线的制作方法与步骤4. 双绞线制作的注意事项5. 实践操作：分组制作双绞线三、教学重点与难点：1. 教学重点：双绞线的制作方法与步骤，实践操作。

2. 教学难点：双绞线制作的技巧与注意事项。

四、教学方法：1. 讲授法：讲解双绞线的概念、作用、制作工具与材料。

2. 演示法：现场演示双绞线制作过程。

3. 实践操作法：分组实践，培养学生动手能力。

五、教学过程：1. 导入新课：介绍双绞线的概念及其在网络通信中的应用。

2. 讲解双绞线的制作工具与材料：剪刀、剥线钳、网线、水晶头等。

3. 演示双绞线制作过程：现场演示并讲解制作步骤。

4. 学生实践操作：分组制作双绞线，教师巡回指导。

教学评价：1. 学生能熟练掌握双绞线的制作方法和技巧。

2. 学生能正确使用制作工具，制作出符合要求的双绞线。

六、教学拓展：1. 对比了解不同类型的网线：直通线、交叉线、全反线等。

2. 探讨双绞线在现代网络通信中的优缺点。

3. 介绍双绞线制作领域的最新技术和发展趋势。

七、教学互动：1. 学生之间互相检查制作的双绞线，发现问题并纠正。

2. 教师组织学生进行小组竞赛，提高学生的积极性和竞争意识。

3. 邀请企业专业人士进行讲座，分享实际工作中的经验。

八、教学评估：1. 学生完成双绞线制作任务的质量和速度。

3. 学生对双绞线制作知识的理解和运用能力。

九、教学反思：2. 分析教学中的不足之处，如时间安排、教学方法等，并提出改进措施。

3. 考虑如何将本节课的内容与实际应用更好地结合，提高学生的实践能力。

十、课后作业：1. 学生完成双绞线制作任务的作品照片或视频。

3. 学生调研双绞线在网络通信领域的应用案例，分享给老师和同学。

实训一双绞线的制作与测试实训目标：1.了解双绞线的结构和特点；2.掌握双绞线的制作方法；3.学会使用测试仪器测试双绞线的性能。

一、双绞线的结构和特点双绞线是由两根绝缘电线以一定的扭绞方式绕成一对的传输线缆，其中分为无屏蔽双绞线（UTP）和屏蔽双绞线（STP）两种类型。

双绞线的结构可以有效地减少电磁干扰和降低传输信号的衰减，因此广泛应用于计算机网络和通信领域。

二、双绞线的制作方法1.准备工作：a.选择合适的双绞线，根据需要选择UTP或STP类型的线材；b.准备剥线钳、压线钳、各种规格的RJ45插头、RJ45插头套等工具。

2.制作步骤：a.测量所需双绞线的长度，并根据长度剥去外皮，露出内部的八根绝缘芯线；b.按照T-568B标准配线方案，将八根绝缘芯线按照相应的顺序依次排列，注意要保持每两根邻近芯线的扭绞间距；c.用剪刀修整八根芯线的长度，使其在插入插头时能够完全进入插头内部；d.将修整好的芯线插入RJ45插头的插孔中，保持芯线的顺序不变，并确保芯线的长度在插头的金属刀片区域内；e.用压线钳压紧插头上的金属刀片，确保芯线与插头金属刀片紧密连接。

三、双绞线的测试方法1.准备工作：a.选择合适的测试仪器，包括线缆测试仪、扫频仪等；b.将待测试的双绞线连接到测试仪器上。

2.测试步骤：a.使用线缆测试仪对双绞线进行连接性测试，确认线缆是否正确连接，例如插头的1号引脚与另一端的1号引脚相连；b.使用测试仪器进行双绞线的衰减测试，检查信号在传输过程中的衰减程度；c.使用扫频仪对双绞线进行干扰测试，检查是否受到外界电磁干扰。

四、实操操作注意事项1.制作双绞线时，要注意保持芯线的扭绞间距和长度一致，避免信号损耗和干扰；2.制作双绞线时，要使用适量的剥线钳和压线钳，避免损坏芯线或插头。

3.测试双绞线时，要保持测试仪器和双绞线的连接稳定，避免测试误差。

五、实训总结通过本次实训，我对双绞线的制作和测试有了更深入的了解。

双绞线的制作需要注意保持芯线的扭绞间距和长度一致，以及使用适量的钳子和插头。
