塑胶和喷涂的色差标准

塑胶和喷涂的色差标准 Revised by BLUE on the afternoon of December 12,2020.塑胶和喷涂的色差标准版权声明：转载时请以超链接形式标明文章原始出处和作者信息及本声明如何判定产品的色差, 那些色差会影响客户购买即色差，CA（Area）值用来衡量图像的色差水平，这个值越低说明品质越好。

：可以忽略，肉眼难以辨认出；：很低，只有受过长期专业训练的人才能勉强发现；：中等，高倍率输出时时常看到；大于：严重，高倍率输出时非常明显。

由仪器测量的颜色座标系计算色宽容度和色差之业界标准(本标准已获准用於美国国防部)简介本标准最初是许多独立发行的色差的仪器评估方法合并的结果.正如在1979年修订的,它包括四个可用仪器测得颜色标量值的颜色空间,其中很多内容业已废弃, 不同色标值下的色差可由十个方程计算得出.根据现代颜色测量技术,仪器,校正标准和方法,测量程序只有很少的意义.1993年出版的修订版删去了这些章节,并把颜色空间和成熟的色差方程,限定为三个广泛应用於烤漆和相关涂装工业的方程.本次修订又增加了两个新的色宽容度方程,并为历史意义从1993年版本的色差方程中提出了两个列入附件中.Hunter的LH, aH ,bH和FMC-2色差方程不再推荐.这次修订也使本标准的地位从方法过度到业界标准.1.范围本业界标准包括了两个不透明样本间,如烤漆板,不透明塑胶,纺织品样本等的,色宽容度和微小色差的计算.它基於采用日光光源的用仪器测量的颜色座标系.考虑到所测样本可能是同色异谱,通过视觉相似的颜色占有不同的光谱曲线,所以业界标准D4086用於证明仪器测量的结果.由这些程序测定的容差和差值根据 CIE1976CIELAB 对立颜色空间中近似一致的颜色感觉表达,如CMC的容度单位,CIE-94的容度单位, 由DIN6167给出的DIN99色差公式,或新的CIEDE2000色差单位.基於Hunter的LH, aH ,bH相反颜色空间的色差,或Friele-MacAdam-Chickering(FMC-2)颜色空间的色差,不再推荐用於工业标准.为了产品的规范,买方和卖方应就样品和参考样之间容许的色差以及计算色宽容度的程序达成一致.每种材料和每次使用的测试条件都需要明确的色宽容度,因为其他外观因素(例如样本的相近,光泽,质地)可能影响测量色差数据之间的相关性和商业接受性.本标准没有声称包含所有安全因素,即便要,也须结合它的使用.本标准使用者有责任建立合适的安全和健康条件并注意适当的调整使用需求.2.参考文件ASTM标准(略)其他标准(略)3.术语在E284中的术语和定义可用於此标准.本标准特有术语的定义3.2.1比色分光计n---分光计,它包含一个色散元件(例如棱镜,光栅,干涉过滤器,可调的或不连续的系列单色光源),通常有能力输出色度数据(如三刺激值,推导的颜色座标或表面品质系数).另外,比色分光计也可以根据色度数据的来源报告潜在的光谱数据.色宽容度方程,n---由可接受性评估得到的一个数学表达式,它基於颜色空间座标系扭曲了该颜色空间的度量,关於一个参考颜色,为了使单个光泽通过.4.标准摘要参考样与测试样本间的颜色差异由基於光谱或过滤器的色度计测量得来.据标准E308,从光谱仪器上读出的反射系数可经计算转化为颜色等级量,这些颜色等级量也可以从带自动计算的光谱仪器上直接读出.色差的单位是从这些颜色等级量中计算出来的,并近似等於参考和测试样间可察觉的色差.5.意义和应用原始的基於X,Y,Z三刺激值和色品座标系x,y的CIE颜色标量并不是真正一致的.每个基於CIE值的后续颜色标量都有用於提供某种原始的基於X,Y,Z三刺激值和色品座标系x,y的CIE颜色标量并不是真正一致的.每个基於CIE值的后续颜色标量都有用於提供某种程度上的一致性的额外因素,这样在不同颜色区域埾的色差将更有可比性.另一方面,由不同颜色标量体系计算的相同样品的色差不可能一致.为避免混乱,样品的色差或相关的容差只有在它们从同一个颜色标量体系中得到时才可比较. 在所有颜色样本中,没有简单的因素可被用於从一个差值或容差单位体系到另一个体系间精确地转换色差和色宽容度.为了标准的一致,CIE在1976年推荐使用两套颜色公制.CIELAB公制以及与其关联的色差方程在涂料,塑胶,纺织物和相关工业中得到了广泛认可.同时,它没有完全取代Hunter的LH aH bH和FMC-2标准.这两个等级标准的表现相对於有经验的视觉来说,太不足了.相比最近的基於CIELAB调整优化的色宽容度方程,它们不再被推荐了. 因此,包括附件中的两个老的标准,在本标准中只有历史意义.预期将来在修改本业界标准时,附件也会被同时删除.CIELAB公制,就其本身,在本业界标准中也不被推荐去描述小的,中等的色差(差值少於ΔE*ab单位).四个最新定义的方程,这里有文件证明的,高度推荐用於0到ΔE*ab单位范围内的色差.色宽容度方程的使用者发现,在每个体系中,总合三个色差元素向量组成一个单独的标量值,可以有效的判定样本颜色是否在一个标准指定的色宽容度内.然而,为了控制产品的颜色,可能不仅要知道偏离标准的量,而且要知道偏离的方向.可以通过例出三个由仪器决定的色差元素来得到关於少量色差偏离方向的信息.在基於仪器测量值选择色宽容度时,因该小心地与关於颜色、光亮度差异的可接受性的视觉评估和用惯例D1729 得到的饱和度相关.三个这里给出的宽容度方程已被广泛的验证,验证的对象包括纺织品和塑胶,显示出与视觉评估一致并在视觉判断的实验不确定性之内.这就是说,方程本身错误分类色差的苹率不再超过最有经验的颜色匹配师.当色差方程和色宽容度方程按例用於多种不同的光源时,为了产品在日光下使用,他们已被推导或最优化,或二者都有.在其他光源下的计算结果,可能不具有与视觉判断好的相关性.不在日光下应用宽容度方程将需要在体节性水平上的视觉构造如标准D4086.6. 色差和色宽容度的描述:CIE1931和1964的颜色空间----不透明样本的日光颜色由颜色空间中的点表示,该空间由三个互相垂直的轴表示,三个轴分别为代表光亮度的Y座标和色品座标x和y,其中:X,Y和Z是1931年或1964年CIE标准观察者的三刺激值,它们遵守照明标准D65或其他日光相.这些标度没有提供可感知的统一颜色空间.结果是色差很少从x,y和Y的差异中直接计算出来.1976年CIE统一颜色空间L* a* b*和色差方程.这是一个接近统一的颜色空间,它基於三刺激值的非线性扩展.它提供差异以产生三个相反的轴,这三个轴分别近似於黑色--白色,红色--绿色和黄色--蓝色的视觉感觉.它在直角座标系上绘图产生, L*,a*,b*值的计算如下:ΔE*ab=(ΔL*2+Δa*2+Δb*2)1/2式中,三刺激值Xn,Yn,Zn定义了名义上的白目标色刺激的颜色.通常,白目标色刺激由一个CIE标准光源的光谱辐射功率给出,例如,C,D65光源或其它日光相,由良好的反射扩散体反射入观察者的眼内.在这些条件下,Xn,Yn,Zn是标准光源在Yn等於100时的三刺激值.根据L*,a*,b*得到的两种颜色的总色差ΔE*ab如下计算:ΔE*ab=(ΔL*2+Δa*2+Δb*2)1/2注意,所定义的颜色空间叫CIE1976 L*a*b*颜色空间并且色差方程是CIE1976 L*a*b*色差公式.推荐使用缩写CIELAB(所有单词的首字母).1976年CIE公制(L*a*b*)在一个或多个X/Xn,Y/Yn,Z/Zn的比值小於时没有适当的收敛於零.在计算L*时, 如果正常公式用於Y/Yn的值大於,那灱当Y/Yn的值小於时原公式也许仍然可用.下述修正公式用於Y/Yn等於或小於时:在计算a*和b*时,如果X/Xn,Y/Yn,Z/Zn都小於0,008856,可用以下修正方程代替正式方程:ΔE*ab的量没有指出差异的特性因为它没有指出关於颜色,色度和光亮度差异的相对量和方向.色差的方向由元素"L*,"a*和" b*的量和代数符号表示:其中,L*s,a* s,和b* s代表参考或标准. 色差的方向由元素"L*,"a*和" b*的量和代数符号表示:其中,L*s,a* s,和b* s代表参考或标准. L*B,a* B,b* B代表测量样品或测量批.元素"L*,"a*和" b*的符号大致有如下意思:+"L*=明亮的-"L*=较暗的+"a*=较红的 (少绿的)-"a*=较绿的 (少红的)+" b*=较黄的 (少蓝的)-" b*=较蓝的 (少黄的)为了判断两种颜色色差的方向,可以计算它们的CIE1976公制颜色角hab和CIE1976公制色度C*ab,公式如下:除了非常深的颜色外,测试样品和参考样品间的颜色角hab差异可与视觉可察觉的颜色差异联系起来.同样的,色度差值ΔC*ab (batch-standard) 可与视觉可察觉的色度差异联系起来.为了判断两种颜色间的不同光亮度,色度和颜色对总色差的贡献,可用CIE1976公制色差来计算ΔH*ab,公式如下:其中, ΔΔ包含的项目显示了光亮度差异ΔL*,色度差异ΔC*ab和颜色差异ΔH*ab 对总色差ΔE*ab的相对贡献.这种计算公制色差的方法没有包含关於色差符号(正或负)的信息,对於接近中性轴的一对颜色的判断可能不稳定.一个可改正这两种问题的选择性方法已被提出:CMC色宽容度方程:--The Colour Measuremant Committee of Society of Dyers and Colourists英联邦染色师与配色师颜色测量委员会在英国J&P涂装线公司承担了改进JPC79公差方程结果的任务.它是CIELAB方程和当地最优的处於标准位置的产生了FMC-I的方程的结合.它更注重光亮度,色度和颜色改变引起的直接知觉,取代了老的注重光亮度,红绿和黄蓝色的方程. 它的目的是用作单个色泽的判断方程.现在不需用感觉元素去分解原方程—CIELAB模型中的元素已经那样做了.图1显示了CIELAB的色度板(a*, b*),有大量的CMC椭球画在板上.这个图形清楚地显示了椭球区域随CIELAB公制色度L*ab的增加和改变CIELAB公差颜色角而带来的改变. CMC元素和单个宽容度如下计算:参数(l,c)是系统偏差或参数效应如质地和样本差别的补偿.最普通的值是(2:1),用於纺织品和通过成型模仿纺织材料的塑料.这就意味着光亮度的差异占到色度和色调差异重要性的一半.值(1:1)通常代表一个仅仅能感觉到的差异,用於需要非常严格的容差或具有光泽的表面.对於不光滑的,无规粗糙的,有适度质地的,可用(1:1)到(2:1)之间的中间值.而值:1)最经常被报道.参数cf是一个商业参数,用於调整容差区域的总量,而接受或拒绝的决定也可以以色宽容度的单位量为基础.颜色依赖函数定义如下:所有的角由角度给出,但通常需要转换成弧度,以便在数字电脑上处理.CIE94色宽容度方程,这个色宽容度方程的发展是由CMC色宽容度方程的成功促进的,它主要从汽车钢板烤漆的目视观察得来.正如CMC方程,它基於 CIELAB颜色公制并用CIELAB颜色空间里的标准位置推导出一系列解析函数修正标准周围区域的CIELAB颜色空间.它的额外函数比CMC中的方程要简单得多.CIE94的色宽容度计算如下:不像其它早先的色差方程,CIE94是由一系列良好定义的条件得来的,在这些条件下方程将提供最佳结果,而偏离这些条件将导致与目视评估的色差显着不同.这些测试条件由表1给出:表1 CIE94色宽容度方程的基本条件特性要求照明 D65光源样品照明度 1000lx观测正常颜色视觉背景统一中性灰色监视模式目标样品尺寸 >4°对象视角样品分离最小可能色差大小 0到5个CIELAB单位样品结构视觉均一参数kL ,kC ,kH是可被用於补偿质地和其它样本表达效果的参变因素,同时kv基於工业偏差调整色宽容度量的大小.参数SL,SC,SH用於表现CIELAB颜色空间的局部变形,基於那个空间中的标准样本位置.它用下述方程计算:DIN99色差方程—由Rohner和Rich发表於1996年的论文促进了德国标准协会更进一步发展和标准化一个改良的翻译作为新的色差公式,一个用 CIELAB的对数座标系而不是用CMC和CIE94的线性和双曲线函数的球状颜色空间模型.该方程由DIN6167标准推导和证明.它提供了一个经轴旋转和对数扩张的新轴去与CIE94色宽-------------------------------------------------------------------------------塑胶产品表面通用标准根据欧洲的标准，塑胶产品的色差标准是：与色卡比较相差1ΔE~ΔE,与客供样板比较相关ΔE,因为一般情况下客供样板如果也作颜色参照样，则客人会对其提供的样板作出要求，与色卡比较相差在ΔE内。

塑胶件抽样检验标准1.0 目的:确定检验作业条件，确定抽样水准，明确检验方法，建立判定标准，以确保产品品质2.0 范围:本规范适用于产品验证、生产组装所需塑胶制品的成品、部品及其表面的喷油、印刷。

3.0 检验条件：温度：23℃（+5，-5）相对湿度：60%（+15%，-10%）距离：人眼与产品表面的距离为300—350mm。

时间：检测量面和其它不超过8s；每件检查总时间不超过30s（除首件）。

位置：检视面与桌面成45°；上下左右转动15°照明：100W冷白荧光灯，电池表面500-- 550mm（照度达500～550Lux）。

4.0 应用文件：MIL-STD-105E II 抽样计划表（国家标准GB2828-87一般检查水平II）、工程图纸、工程样板。

5.0 检验标准:1、MIL-STD-105E II表（国家标准GB2828-87一般检查水平II），正常检验、单次抽样计划，AQL订定为CRI=0、MAJ=0.65 、MIN=1.5。

2、相关抽样标准或判定标准，可视品质状况或客户要求等做修正。

6.0 定义：6.1缺点分类：6.1.1 严重缺陷（CRI）：可能对机器或装备的操作者造成伤害；潜在危险性的效应，会导致与安全有关的失效或不符合政府法规；影响机械或电气性能，产品在组装后或在客户使用时会发生重大品质事件的。

6.1.2 主要缺陷（MAJ）：性能不能达到预期的目标，但不至于引起危险或不安全现象；导致最终影响产品使用性能和装配；客户很难接受或存在客户抱怨风险的。

6.1.3 次要缺陷（MIN）：不满足规定的要求但不会影响产品使用功能的；客户不易发现，发现后通过沟通能使客户接受的。

6.2塑胶品不良描述：6.2.1 异色点：与本身颜色不同的杂点或混入树脂中的杂点暴露在表面上。

6.2.2 气纹：由于种种原因，气体在产品表面留下的痕迹。

6.2.3 缩水：材料冷却收缩造成的表面下陷。

6.2.4 水纹：射胶时留在产品表面的水波浪的纹路。

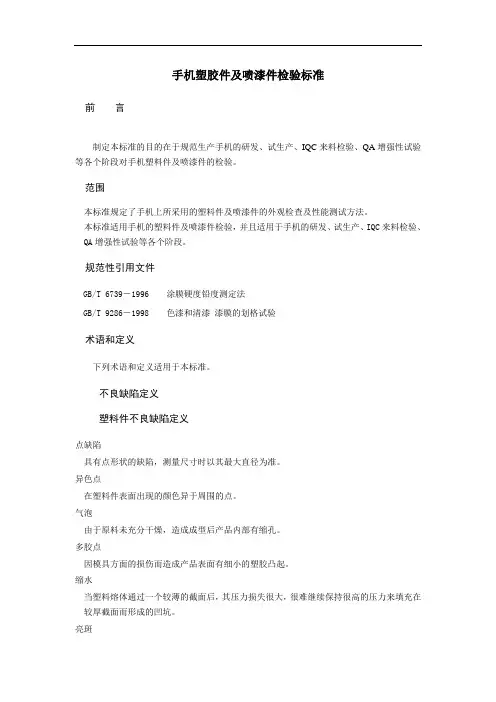

手机塑胶件及喷漆件检验标准前言制定本标准的目的在于规范生产手机的研发、试生产、IQC来料检验、QA增强性试验等各个阶段对手机塑料件及喷漆件的检验。

范围本标准规定了手机上所采用的塑料件及喷漆件的外观检查及性能测试方法。

本标准适用手机的塑料件及喷漆件检验，并且适用于手机的研发、试生产、IQC来料检验、QA增强性试验等各个阶段。

规范性引用文件GB/T 6739－1996 涂膜硬度铅度测定法GB/T 9286－1998 色漆和清漆漆膜的划格试验术语和定义下列术语和定义适用于本标准。

不良缺陷定义塑料件不良缺陷定义点缺陷具有点形状的缺陷，测量尺寸时以其最大直径为准。

异色点在塑料件表面出现的颜色异于周围的点。

气泡由于原料未充分干燥，造成成型后产品内部有缩孔。

多胶点因模具方面的损伤而造成产品表面有细小的塑胶凸起。

缩水当塑料熔体通过一个较薄的截面后，其压力损失很大，很难继续保持很高的压力来填充在较厚截面而形成的凹坑。

亮斑对于非光面的塑料件，由于壁厚不均匀，在壁厚突变处产生的局部发亮现象。

硬划痕由于硬物摩擦而造成塑料件表面有深度的划痕。

细划痕塑料件表面没有深度的划痕。

飞边由于注塑参数或模具的原因，造成在塑料件的边缘或分型面处所产生的塑料废边。

熔接线塑料熔体在型腔中流动时，遇到阻碍物（型芯等物体）时，熔体在绕过阻碍物后不能很好的融合，于是在塑料件的表面形成一条明显的线，叫做熔接线。

翘曲塑料件因内应力而造成的平面变形。

顶白/顶凸由于塑料件的包紧力大，顶杆区域受到强大的顶出力所产生的白印或凸起。

填充不足因注射压力不足或模腔内排气不良等原因，使融熔树脂无法到达模腔内的某一角落而造成的射料不足现象。

银条在塑料件表面沿树脂流动方向所呈现出的银白色条纹。

流纹产品表面以浇口为中心而呈现出的年轮状条纹。

烧焦在塑料件表面出现的局部的塑料焦化发黑。

边拖花因注射压力过大或型腔不平滑，脱模时所造成边缘的擦伤。

破裂因内应力或机械损伤而造成产品的裂纹或细小开裂。

塑胶色差管理制度为了解决塑胶制品颜色差问题，制定一套科学的塑胶色差管理制度尤为重要。

这套制度应包括对原料及产品的颜色控制、颜色检测标准和颜色差管理流程等方面，以确保产品的颜色质量稳定，并在颜色问题出现时能够及时有效的解决。

一、对原料及产品的颜色控制1．原料颜色控制对于塑胶原料的颜色控制，首先要选择质量稳定、颜色一致的原料厂家，并严格按照选定的颜色标准进行采购；接着在接收原料后，要对每批原料进行颜色检测，确保其与标准颜色一致。

同时，要定期对已入库的原料进行重新检验，以确保其颜色与标准一致。

如果发现有色差的情况，要及时与供应商联系，协商解决问题。

对于未能达到标准的原料，要及时退货并追究责任。

2．产品颜色控制在生产过程中，需要设立专门的颜色检测工序，对已生产出的塑胶制品进行颜色检测，并与标准颜色进行对比。

对于颜色与标准相符的产品，要在明显位置做好颜色标记，并定期进行颜色保持检测，以确保产品的颜色与标准一致。

对于发现有色差的产品，要及时追踪问题的原因，并对生产工艺进行调整，以确保今后不再出现此类问题。

二、颜色检测标准为了对原料及产品进行颜色检测，必须要有一套科学的颜色检测标准。

针对不同类型的塑胶制品，需要有相应的颜色检测标准，包括颜色比对表、颜色质量要求及检测方法等内容。

1．颜色比对表颜色比对表是颜色检测的基础，它要以国内外通行的标准色样为基础，制定公司特有的颜色比对表，明确产品的标准颜色，以便于在生产过程中能够及时对产品的颜色进行检测。

2．颜色质量要求对不同类型的塑胶制品，应有相应的颜色质量要求，如对于透明塑胶制品和不透明塑胶制品，其颜色质量要求均不同。

同时，应在颜色质量要求中规定产品的颜色测量方法、仪器及参数等，以确保颜色检测的准确性和科学性。

3．检测方法针对不同材料的检测情况，需要制定相应的检测方法。

对于塑胶制品，常用的检测方法包括视觉检测、仪器检测等。

制定公司特有的检测方法，确保检测的全面和科学。

我是在LED灯公司做QE的，咱们针对供给商的塑胶件及五金件喷油丝印检测方式就如果用以下几种方式：希望对你有效。

(1) 拇指测试条件：实验样品5PCS以上实验程序：取样品，用拇指放在印刷的图片上，以3+-0KGF的力来回檫试15次。

实验判定：制品印刷图案不可缺口/断线/油墨粘附不良等，不然为不合格。

(2) 75%酒精测试条件: 一、实验样品5PCS以上二、白棉纱布3、75%的酒精4、+-0KGF的制具实验程序：将的制具的底部绑上白棉纱布，蘸上75%的确酒精，然后再用白棉纱布在印刷的图案上来回30个来回（约15SEC）实验判定：制品印刷图案不可有脱落/缺口断线/油墨粘附不良等，可允许颜。

+-0KGF的制具，色淡，但印刷图案应清楚不模糊，不然为不合格。

(3) 95%酒精测试条件：一、实验样品5PCS以上二、白棉纱布3、95%的酒精4、+-0KGF的制具实验程序：将的制具的底部绑上白棉纱布，蘸上95%的确酒精，然后再用白棉纱布在印刷的图案上来回30个来回（约15SEC）实验判定：制品印刷图案不可有脱落/缺口断线/油墨粘附不良等，可允许颜。

+-0KGF的制具，色淡，但印刷图案应清楚不模糊，不然为不合格。

(4) 810胶带测试条件：一、实验样品5PCS以上二、810胶带实验程序：将810胶带完全的黏贴在丝网印刷上，然后以45度角的方向迅速拉起胶带，持续测三次。

实验判定：制品印刷图案不可缺口/断线。

(5) 3M600胶带测试条件：一、实验样品5PCS以上二、二、250胶带实验程序：将3M600胶带完全的黏贴在丝网印刷，以45度角的方向迅速拉起胶带。

只需测试一次。

实验判定：制品印刷图案不可缺口/断线。

(6) 250胶带测试条件：一、实验样品5PCS以上二、250胶带实验程序：将250胶带完全的黏贴在丝网印刷，以45度角的方向迅速拉起胶带，持续进行三次。

实验判定：制品印刷图案不可缺口/断线。

(7) 汽油擦拭测试条件：一、实验样品5PCS以上二、白棉纱布3、汽油混合液（汽油：75%酒精=1:1)4、+-0KGF的制具实验程序：将的制具的底部绑上白棉纱布，蘸上汽油混合液，在印刷的图案上来回30个来回（约15 SEC）实验判定：制品印刷图案不可有脱落/缺口/断线/油墨粘附不良等，可允许颜色偏淡，但印刷图案应清楚不模糊，不然为不合格。

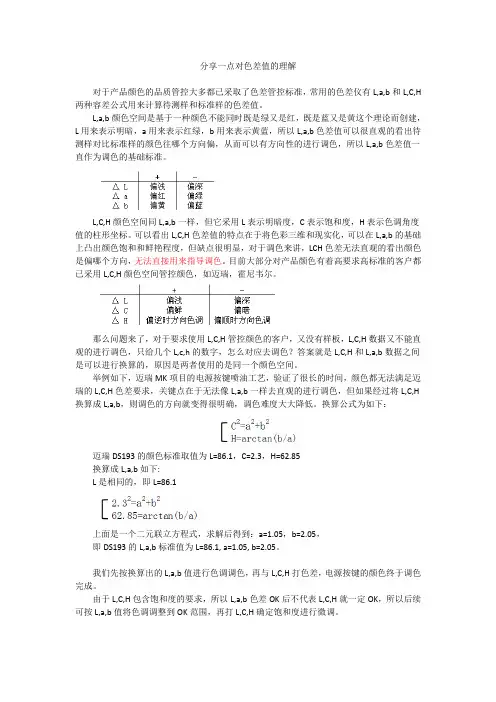

分享一点对色差值的理解对于产品颜色的品质管控大多都已采取了色差管控标准，常用的色差仪有L,a,b和L,C,H 两种容差公式用来计算待测样和标准样的色差值。

L,a,b颜色空间是基于一种颜色不能同时既是绿又是红，既是蓝又是黄这个理论而创建，L用来表示明暗，a用来表示红绿，b用来表示黄蓝，所以L,a,b色差值可以很直观的看出待测样对比标准样的颜色往哪个方向偏，从而可以有方向性的进行调色，所以L,a,b色差值一直作为调色的基础标准。

L,C,H颜色空间同L,a,b一样，但它采用L表示明暗度，C表示饱和度，H表示色调角度值的柱形坐标。

可以看出L,C,H色差值的特点在于将色彩三维和现实化，可以在L,a,b的基础上凸出颜色饱和和鲜艳程度，但缺点很明显，对于调色来讲，LCH色差无法直观的看出颜色是偏哪个方向，无法直接用来指导调色。

目前大部分对产品颜色有着高要求高标准的客户都已采用L,C,H颜色空间管控颜色，如迈瑞，霍尼韦尔。

那么问题来了，对于要求使用L,C,H管控颜色的客户，又没有样板，L,C,H数据又不能直观的进行调色，只给几个L,c,h的数字，怎么对应去调色？答案就是L,C,H和L,a,b数据之间是可以进行换算的，原因是两者使用的是同一个颜色空间。

举例如下，迈瑞MK项目的电源按键喷油工艺，验证了很长的时间，颜色都无法满足迈瑞的L,C,H色差要求，关键点在于无法像L,a,b一样去直观的进行调色，但如果经过将L,C,H 换算成L,a,b，则调色的方向就变得很明确，调色难度大大降低。

换算公式为如下：迈瑞DS193的颜色标准取值为L=86.1，C=2.3，H=62.85换算成L,a,b如下:L是相同的，即L=86.1上面是一个二元联立方程式，求解后得到：a=1.05，b=2.05，即DS193的L,a,b标准值为L=86.1, a=1.05, b=2.05。

我们先按换算出的L,a,b值进行色调调色，再与L,C,H打色差，电源按键的颜色终于调色完成。

塑胶件(喷涂件)外观检验标准塑胶件、喷涂件外观检验标准1.目的为使本厂塑胶件和喷涂件的外观检查判定有明确统一的依据，特制定本作业指导书。

2.使用范围本规范适用于本公司生产、外协、外购等所有塑胶件及喷涂件的进厂检验。

3.术语3.1 塑胶件：3.1.1 银丝：低分子挥发物、水分等气体在塑料表面形成的不破裂银丝状斑纹。

3.1.2 飞边：模塑过程中，浸入模具各模面缝隙间，并留存在制品上的剩余物。

3.1.3 檫毛：制体脱模后，表面因机械原因产生无光泽的痕迹，手摸无深度感，用光腊檫试，不能消除。

3.1.4 划痕：制件脱模后，表面因机械原因产生有深度的痕迹。

3.1.5 白印：制件在脱模时产生的白化的现象。

3.1.6 暗泡：塑料成型时，由于残留的空气或其它气体而在制品内部形成的气泡缺陷。

3.1.7 烧焦：模具排气不良，注塑时，在制件表面局部部位产生变色、焦化现象。

3.1.8 熔接痕：在塑料成型过程中，由不同流向塑料在制件表面形的痕迹。

3.1.9 缩痕：由于壁厚及其它原因，注塑后，制件表面形成的凹坑。

3.1.10脱皮、分层：由于混料或其它原因、废丝、废屑，在注塑过程中被冲积到塑件表面而形的块状层状或点状与周围部分颜色不同或花斑色现象。

3.2喷涂件：3.2.1涂层厚度：又称膜厚，系指涂层厚度是指漆膜覆盖在塑胶制品表面上的厚度。

3.2.2涂层附着力：附着力是指涂料与被涂物之间或涂层与涂层之间相互结合的强度。

3.2.3颜色与色差：颜色是指涂层附着在塑材表面后通过外界光源照射所反应出来的颜色。

3.2.4涂层光泽：涂层光泽是涂层外观质量的一个主要性能指标，是涂层表面在外界光源影响下所表现出的明亮度。

3.2.5涂层硬度：硬度是表面涂层结构强度的重要性能之一，可理解为涂层附着在塑材上被另一物体攻击时所表现在阻力。

3.2.6涂层耐磨度：喷涂件涂层与外界物发生接触、磨擦时所能承受被破坏的能力。

3.2.7涂层耐腐蚀：耐腐蚀是指抗化学成份而不造成破坏的能力。
