技术数据PowerFlex TM 700交流变频器PowerFlex TM 700交流变频器技术数据正象人们对罗克韦尔自动化产品所期望的那样,PowerFlex 700交流变频器提供了简捷实用的卓越性能。
具有世界级性能的包装结构不仅精巧而且极具竞争价格。
PowerFlex 700交流变频器主要用于控制三相感应电动机,从最简单的速度控制到最苛刻的转矩控制,满足应用系统的要求。
它有两种配置方式:其中标准控制主要是电压/频率(V/f)控制和无速度传感器矢量控制;获得艾伦-布拉德利专利的Force TM技术主要是电压/频率控制、无速度传感器矢量控制和磁场定向控制。
目录说明页码标准的变频器编辑 (3)目录号说明 (5)PowerFlex700变频器…………………………… .6可选件选型 (7)附件 (11)PowerFlex 700可配置的变频器 (14)电源接线 (15)电源端子 (16)控制端子 (19)推荐使用电缆 (23)功率额定值、分支电路保护及功率损耗 (24)最大导线长度 (29)近似尺寸 (31)控制与性能 (36)参数列表 (38)2标准的变频器编辑灵活的包装和安装•IP20,1型——可用于传统方式的控制柜柜内或柜外的安装。
为使安装和可拆卸的进线电缆引入板更易于安装和更换而不影响其它的接线。
•Zero Stacking TM——在环境温度高达500C的情况下,仍允许变频器之间采用零间隙并排式安装。
这种独特的书架式设计允许在访问一个变频器的同时不影响其它的变频器。
节省空间的硬件特性•集成的EMC滤波器附带内置的共模磁心及共模电容器,它提供了一个紧凑的、集于一体的完整解决方案,用以满足EMC要求,包括欧洲的CE标准。
•内部通讯允许用户将变频器集成到制造过程中。
所有内部通讯选项的状态指示器在面板上都是可见的,易于设置和监视变频器的通讯。
当用户进行控制、组态和采集数据的时候,可以很容易地管理从车间底层到企业顶层的信息并无缝地将它们集成为一个完整的系统。
技术数据PowerFlex TM 700交流变频器PowerFlex TM 700交流变频器技术数据正象人们对罗克韦尔自动化产品所期望的那样,PowerFlex 700交流变频器提供了简捷实用的卓越性能。
具有世界级性能的包装结构不仅精巧而且极具竞争价格。
PowerFlex 700交流变频器主要用于控制三相感应电动机,从最简单的速度控制到最苛刻的转矩控制,满足应用系统的要求。
它有两种配置方式:其中标准控制主要是电压/频率(V/f)控制和无速度传感器矢量控制;获得艾伦-布拉德利专利的Force TM技术主要是电压/频率控制、无速度传感器矢量控制和磁场定向控制。
目录说明页码标准的变频器编辑 (3)目录号说明 (5)PowerFlex700变频器…………………………… .6可选件选型 (7)附件 (11)PowerFlex 700可配置的变频器 (14)电源接线 (15)电源端子 (16)控制端子 (19)推荐使用电缆 (23)功率额定值、分支电路保护及功率损耗 (24)最大导线长度 (29)近似尺寸 (31)控制与性能 (36)参数列表 (38)2标准的变频器编辑灵活的包装和安装•IP20,1型——可用于传统方式的控制柜柜内或柜外的安装。
为使安装和可拆卸的进线电缆引入板更易于安装和更换而不影响其它的接线。
•Zero Stacking TM——在环境温度高达500C的情况下,仍允许变频器之间采用零间隙并排式安装。
这种独特的书架式设计允许在访问一个变频器的同时不影响其它的变频器。
节省空间的硬件特性•集成的EMC滤波器附带内置的共模磁心及共模电容器,它提供了一个紧凑的、集于一体的完整解决方案,用以满足EMC要求,包括欧洲的CE标准。
•内部通讯允许用户将变频器集成到制造过程中。
所有内部通讯选项的状态指示器在面板上都是可见的,易于设置和监视变频器的通讯。
当用户进行控制、组态和采集数据的时候,可以很容易地管理从车间底层到企业顶层的信息并无缝地将它们集成为一个完整的系统。

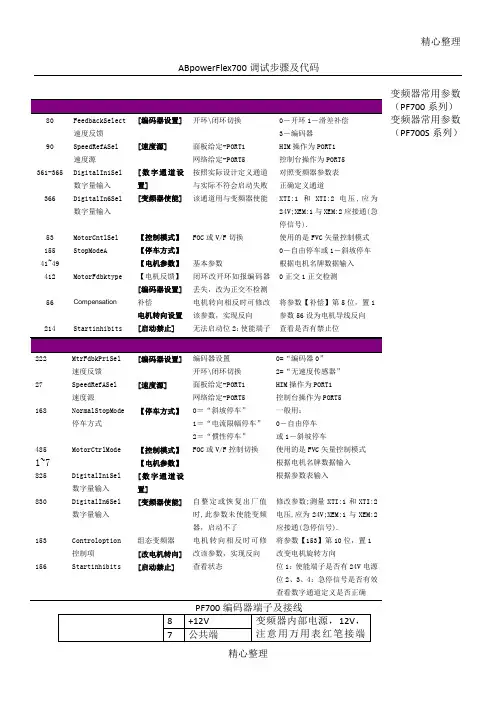

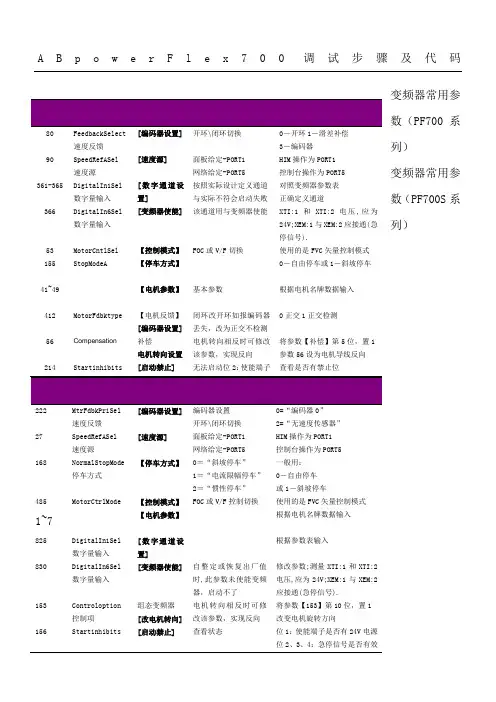

精心整理ABpowerFlex700调试步骤及代码变频器常用参数(PF700系列) 变频器常用参数(PF700S 系列)数字量输入时,此参数未使能变频器,启动不了电压,应为24V;XEM:1与XEM:2应接通(急停信号).153 Controloption 控制项 组态变频器 [改电机转向] 电机转向相反时可修改该参数,实现反向将参数【153】第10位,置1 改变电机旋转方向156Startinhibits[启动禁止]查看状态位1:使能端子是否有24V 电源 位2、3、4:急停信号是否有效查看数字通道定义是否正确80 FeedbackSelect 速度反馈 [编码器设置] 开环\闭环切换 0-开环1-滑差补偿 3-编码器90SpeedRefASel 速度源[速度源] 面板给定-PORT1 网络给定-PORT5 HIM 操作为PORT1 控制台操作为PORT5 361-365 DigitalIn1Sel数字量输入[数字通道设置]按照实际设计定义通道 与实际不符会启动失败对照变频器参数表 正确定义通道3.做一遍快速静态自整定;4.如果原先是开环做的自整定,那么此时可以不用再做自整定;1.确认#214参数中的禁止位的来源;2.拔掉网线,复位网络故障,再确认指示灯是否绿色;3.检查DI输入通道的设置(#361-#366参数)是否正确;4.24V信号电源正常;XTI:1和XTI:2电压,应为24V5.急停信号是否有效,XEM:1与XEM:2应接通6.如是报减速禁止故障,应检查电机转向与编码器方向是否一致。
1.变频器过热跳闸,检查变频器风机或者检查电机负载。
2.变频器过载跳闸,脱开电机联轴节,空转电机,监控负荷曲线,确认过载是否来自电气原因,如果是来自电气原因,检查编码器及套件。
PF700S自整定•进入Start-Up菜单,按Enter确认•是否EmulatePF700界面选择No•选择MotorCfg/test菜单进入电机设置及整定界面•选择MotorCntl/Data菜单输入电机的控制方式及额定参数,其中问是否带制动电阻选None•选择MotorTest菜单做电机测试。
搭载 TotalFORCE 控制技术的 PowerFlex 变频器固件版本 10.xxx本产品的参数及故障和报警代码参⻅此 PDF 文件随附的电子表格。
如需访问这些电子表格,保存此 PDF 文件并在您的设备上(而非浏览器)打开。
然后,单击此处打开“附件”窗格(⻅左侧)即可访问每个电子表格。
2罗克⻙尔⾃动化出版物 750-PM101A-ZH-P - 2021 年2 月搭载 TotalFORCE 控制技术的 PowerFlex 变频器 编程手册重要⽤⼾须知在安装、配置、操作或维护本产品之前,请阅读本文档以及“其他资源”章节所列的文档,了解关于安装、配置和操作该设备的信息。
除了所有适用的条例、法律和标准的要求之外,用⼾还必须熟悉安装和接线说明。
包括安装、调整、投⼊运⾏、使用、装配、拆卸和维护等在内操作必须由经过适当培训的人员根据适用的操作守则来执⾏。
如果未遵照制造商所指定的方式使用该设备,将可能导致该设备提供的保护失效。
任何情况下,对于因使用或操作本设备造成的任何间接或连带损失,罗克⻙尔⾃动化有限公司概不负责。
本手册中包含的示例和图表仅用于说明。
由于任何具体安装都涉及众多变数和要求,罗克⻙尔⾃动化有限公司对于依据这些示例和图表所进⾏的实际应用不承担任何责任和义务。
对于因使用本手册中所述信息、电路、设备或软件而引起的专利问题,罗克⻙尔⾃动化有限公司不承担任何责任。
未经罗克⻙尔⾃动化有限公司的书⾯许可,不得复制本手册的全部或部分内容。
在整本手册中,我们在必要的地方使用了以下注释,来提醒您留意安全注意事项。
标签也可能位于设备表⾯或内部,提供具体的预防措施。
警告:标识在危险环境下可能导致爆炸,进而导致人员伤亡、物品损坏或经济损失的操作或情况。
注意:标识可能导致人员伤亡、物品损坏或经济损失的操作或情况。
注意符号可帮助您确定危险情况,避免发生危险,并了解可能的后果。
重要信息标识对成功应用和了解本产品有重要作用的信息。
