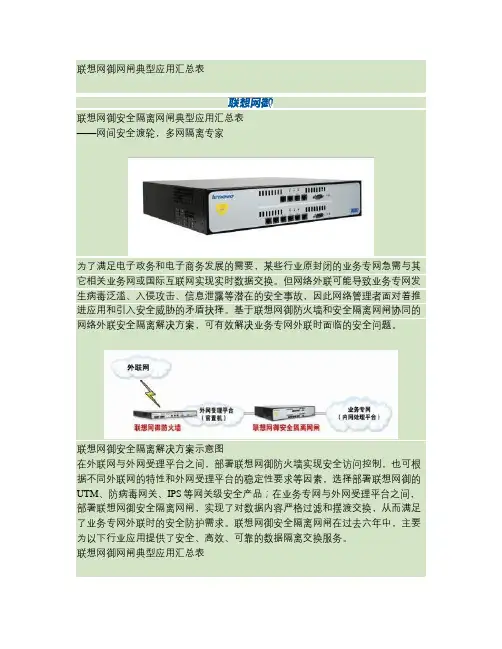

联想网御网闸(SIS-3000)配置过程

联想网御网闸（SIS-3000）设备测试报告一、设备管理、拓扑结构1、通过笔记本管理网闸，需要先在笔记本上导入管理证书（光盘——管理证书文件夹下，密码：hhhhhh）,管理IP:10.0.0.200 ，掩码：255.255.255.0 。

2、登录内网：用网线连接内网专用管理口，在IE浏览器输入：https://10.0.0.1:88893、输入用户名/密码：administrator/ administrator (超级用户)或输入：admin/admin123(管理员用户)。

4、登录外网：用网线连接外网专用管理口，在IE浏览器输入：https://10.0.0.2:8889或输入用户名/密码：administrator/ administrator (超级用户) 或输入：admin/admin123(管理员用户)。

测试拓扑结构：192.168.20.2内：192.168.20.1外：192.168.10.1192.168.10.2FTP客户端网闸客户端网闸服务端FTP服务端注：网闸的工作模式有两种，普通模式、透明模式。

“访问类别”功能是网闸的主要使用之一，根据外部使用客户端跨网闸访问“目的服务器地址”的不同，分为“透明访问”、“普通访问”两种模式。

两种使用模式具体的比较如下区别透明访问普通访问含义外部客户端，“无视”网闸的存在，直接访问网闸另一侧的真实服务器地址；外部客户端通过访问相连网闸地址，再由网闸连接真实服务器；原理区别两者相同两者相同配置区别1）只需配置网闸客户端任务，无需配置网闸服务端任务；2）客户端添加一条路由，指向网闸；必须同时配置网闸客户端、服务端任务，且对应任务之间的任务号必须相同；访问目的地址网闸另一侧的真实服务器地址和客户端相连一侧的网闸地址网闸两侧网络地址同网段支持支持网闸两侧网络地址不同网段支持支持双机热备支持支持负载均衡不支持支持◆硬件架构原理图如下二、网闸主要配置抓图2.1、内网配置抓图：◆登陆界面◆登陆首页◆更改密码（按需求修改）◆网口配置（按需求修改）◆配置网闸内侧任务，并启动服务（按需求修改）添加网闸内侧任务，如下图：若是【普通访问】，该地址为内侧网口地址【192.168.20.1】；若是【透明访问】，该地址为FTP 服务器地址对象【ftpsvr_192.168.10.2】。

联想网御SIS安全隔离与信息交换系统数据库同步客户端操作手册声明♦本手册所含内容若有任何改动，恕不另行通知。

♦在法律法规的最大允许范围内，联想网御科技（北京）有限公司除就本手册和产品应负的瑕疵担保责任外，无论明示或默示，不作其它任何担保，包括（但不限于）本手册中推荐使用产品的适用性和安全性、产品的适销性和适合某特定用途的担保。

♦在法律法规的最大允许范围内，联想网御科技（北京）有限公司对于您的使用或不能使用本产品而发生的任何损坏（包括，但不限于直接或间接的个人损害、商业利润的损失、业务中断、商业信息的遗失或任何其它损失），不负任何赔偿责任。

♦本手册含受版权保护的信息，未经联想网御科技（北京）有限公司书面允许不得对本手册的任何部分进行影印、复制或翻译。

联想网御科技（北京）有限公司中国北京海淀区中关村南大街6号中电信息大厦8层章节目录章节目录 (3)第1章前言 (4)1.1 导言 (4)1.2 本书适用对象 (4)1.3 本书适合的产品 (4)1.4 相关参考手册 (4)第2章如何开始 (5)2.1 系统概述 (5)2.2 工作原理 (5)2.3 产品特点 (5)2.3.1 与数据库的连接方式 (5)2.3.2 支持的数据库类型 (6)2.3.3 支持的数据库表结构 (6)2.3.4 支持的数据库表字段类型 (6)2.3.5 其他特点 (8)2.4 运行环境 (8)2.5 安装步骤 (9)第3章系统设置 (10)3.1 系统位置 (10)3.2 证书管理 (10)3.3 本机地址设置 (11)3.4 通信模式设置 (12)第4章发送任务 (13)4.1 新建任务 (13)4.2 删除任务 (15)4.3 修改任务 (15)第5章接收任务 (17)5.1 新建任务 (17)5.2 删除任务 (20)5.3 修改任务 (20)第6章任务调度 (22)6.1 任务调度 (22)第7章查看日志 (24)7.1 日志查看 (24)第8章附录 (25)8.1 常见问题说明 (25)第1章前言1.1 导言《数据库同步客户端操作手册》是联想网御SIS安全隔离与信息交换系统管理员手册中的一本。

联想网御网闸（SIS-3000）设备测试报告一、设备管理、拓扑结构1、通过笔记本管理网闸，需要先在笔记本上导入管理证书（光盘——管理证书文件夹下，密码：hhhhhh）,管理IP:10.0.0.200 ，掩码：255.255.255.0 。

2、登录内网：用网线连接内网专用管理口，在IE浏览器输入：https://10.0.0.1:88893、输入用户名/密码：administrator/ administrator (超级用户)或输入：admin/admin123(管理员用户)。

4、登录外网：用网线连接外网专用管理口，在IE浏览器输入：https://10.0.0.2:8889或输入用户名/密码：administrator/ administrator (超级用户) 或输入：admin/admin123(管理员用户)。

测试拓扑结构：FTP客户端FTP服务端注：网闸的工作模式有两种，普通模式、透明模式。

“访问类别”功能是网闸的主要应用之一，根据外部应用客户端跨网闸访问“目的服务器地址”的不同，分为“透明访问”、“普通访问”两种模式。

两种应用模式具体的比较如下区别透明访问普通访问含义外部客户端，“无视”网闸的存在，直接访问网闸另一侧的真实服务器地址；外部客户端通过访问相连网闸地址，再由网闸连接真实服务器；原理区别两者相同两者相同配置区别1）只需配置网闸客户端任务，无需配置网闸服务端任务；2）客户端添加一条路由，指向网闸；必须同时配置网闸客户端、服务端任务，且对应任务之间的任务号必须相同；访问目的地址网闸另一侧的真实服务器地址与客户端相连一侧的网闸地址网闸两侧网络地址同网段支持支持网闸两侧网络地址不同网段支持支持双机热备支持支持负载均衡不支持支持◆硬件架构原理图如下二、网闸主要配置抓图2.1、内网配置抓图：◆登陆界面◆登陆首页◆更改密码（按需求修改）◆网口配置（按需求修改）◆配置网闸内侧任务，并启动服务（按需求修改）添加网闸内侧任务，如下图：若是【普通访问】，该地址为内侧网口地址【192.168.20.1】；若是【透明访问】，该地址为FTP服务器地址对象【ftpsvr_192.168.10.2】。

联想网御网闸数据库访问功能配置案例2006-1-17目录1 网络拓扑 (1)2 客户需求 (1)3 网络配置 (2)3.1 内网网络端口配置 (2)3.2 内网管理端口地址 (2)3.3 外网网络端口配置 (3)3.4 外网网关配置 (3)3.5 外网管理端口地址 (4)4 网闸具体配置 (5)4.1 需求一配置 (5)4.1.1 内网模块配置 (5)4.1.1.1 添加Oracle 数据库客户端任务 (5)4.1.1.2 新建访问用户配置 (6)4.1.1.3 访问控制生效 (6)4.1.2 外网模块配置 (7)4.1.2.1 添加Oracle 数据库服务端任务 (7)4.1.2.2 新建访问用户配置 (7)4.1.2.3 访问控制生效 (8)4.1.3 内网客户端主机配置 (9)4.1.3.1 内网主机运行客户端软件并将数据库添加到树 (9)4.1.3.2 内网用户成功登录外网数据库 (9)4.2 需求二配置 (10)4.2.1 内网模块配置 (10)4.2.1.1 添加SQL Server 数据库客户端任务 (10)4.2.1.2 新建访问用户配置 (10)4.2.1.3 访问控制生效 (11)4.2.2 外网模块配置 (12)4.2.2.1 添加SQL Server 数据库服务端任务 (12)4.2.2.2 修改访问用户配置 (12)4.2.2.3 访问控制生效 (13)4.2.3 内网客户端主机配置 (14)4.2.3.1 内网主机数据库客户端配置 (14)4.2.3.2 内网主机成功登录外网SQL Server数据库 (14)1网络拓扑说明：1 网闸的内外网管理端口地址分别默认为：内网：10.0.0.1，外网：10.0.0.2，建议不要进行更改，如果与已有网络冲突可以在管理界面上进行更改。

2 PC5为管理主机，其地址要求与网闸的管理端口地址在同一个网段。

3 管理主机与网闸的内外网管理端口相连接，分别以https://10.0.0.1和https://10.0.0.2访问，用户名和密码为：admin。

联想网御网闸（SIS-3000）设备测试报告一、设备管理、拓扑结构i 通过笔记本管理网闸，需要先在笔记本上导入管理证书（光盘一一管理证书文件夹下，密码：hhhhhh ）,管理 IP:10.0.0.200 ，掩码:255.255.255.0。

2、 登录内网：用网线连接内网专用管理口，在 IE 浏览器输入：3、 输入用户名/密码：administrator/administrator （超级用户）或输入：admin/admin123（管理员 用户）。

4、 登录外网：用网线连接外网专用管理口，在IE 浏览器输入：或输入用户名/密码：administrator/administrator （超级用户）或输入：admin/admin123（管理员用户）。

测试拓扑结构:注：网闸的工作模式有两种，普通模式、透明模式。

“访问类别”功能是网闸的主要应用之一，根据外部应用客户端跨网闸访问“目的服务器地址”的不同，分为“透明访问”、“普通访问”两种模式。

两种应用模式具体的比较如下区别透明访问普通访问含义外部客户端，“无视”网闸的存在，直接访 外部客户端通过访问相连网闸地址，再由问网闸另一侧的真实服务器地址；网闸连接真实服务器； 原理区别 两者相同两者相同配置区别1）只需配置网闸客户端任务，无需配置网必须同时配置网闸客户端、服务端任务， 闸服务端任务；且对应任务之间的任务号必须相同；2）客户端添加一条路由，指向网闸；访问目的地址 网闸另一侧的真实服务器地址 与客户端相连一侧的网闸地址 网闸两侧网络 支持支持地址同网段FTP 客户端FTP 服务端网闸客户端 I 网闸服务端网闸两侧网络支持支持地址不同网段双机热备 支持 支持 负载均衡不支持支持硬件架构原理图如下二、网闸主要配置抓图2.1、内网配置抓图:内网陽离交换填坟交换芯片交换芯片I叫信网络仝抉子累统卄艾松剳r jfttr尸笑控制子茶统Leadsec AS I C 芯片内网主机系统〕外网隔涌交揀模块联韻网御安全隔需网闸非口 j 信网络登陆界面登陆首页；*rti碎曲日-n sew* -p卫#卫挺0 3Etti* 叮u"时i导11且际刁E送闾带崎用〈•'，巧：4P-勺訓抽灯P V JL A JL r勺咖士*■ -勺孚处托© ifiCJTH^wtrri 丽—3»Ma内IF魁和迥耳E理轴1納垃疋号■^-3flLjfl-£E!K犊忡嗾衣寻j.0.200.6fed?璋nan jifCfU料用3旳科n柑印•4QaV£H用・KMna««ew iriMb日创冬誓u^W9«B■Mil更改密码（按需求修改）© BTT 7鼠碗.a anm^-北屣舷鼻亏^T«3ft弓jjfljwi•号+ 口IJLBHSiBQ产上呷功任''i H'hrs +"砒只•■*幻扳鼻i m工H＞抚**+$ 3|EiS4 '鼻厚睥山闻t 1・TS晖诃歼+刁左±海査+ j "4Sfts.li；-暉理■ a ^r«昂啟号•号i ^XTErilrr sy^Qj? 4&neha?i 卜生茹* 辺起+a switBMLT 4L>MTr a^iia*4iT i a JR-L/廿F------------------------------------------------------------------------ /J ' iiisintrnt)□IP^RD*«ar(I ^r®ra?i卞•■认口卒!*»*< ■•■■■/ ifc^sa田HKWffiI-E曰妬计H"网口配置（按需求修改）-i E?二j j^-.wa a tinitf-l*、爵电礙T ?)««■■ q瑕戢・o用戶。

文件交换模块1.问：为什么无法登陆文件交换共享目录及用户管理或登陆后显示不正常。

答：1、当无法登陆文件交换共享目录时，检查主机IP地址是否与网闸地址在同一网段，在有多IP地址时，与网闸通讯的IP的地址必须在多IP地址中的第一个；2、当无法登陆用户管理界面时，请检查密码是否被更改。

默认用户名：admin，密码：123456。

3、当登陆后显示不正常时，请关闭当前浏览器，重新打开一个浏览器窗口，清除已有的浏览器缓存后，再次登陆。

或登陆管理界面后，点击鼠标右键‚刷新‛此页面。

2.问：为什么文件传输后在目的网络中无法找到？答：1、确认文件发送方的日志中记录成功发送信息；2、检查在文件交换共享目录data中是否存在该文件；3、检查文件传输任务设置中的路径设置是否正确，特别注意任务的存储号是指目的网络中定义的文件传输模块的存储号；4、检查文件接收方的日志记录。

3.问：为什么文件名或路径名中含有字符’+’时，传输后文件名发生了变化？答：1、因为字符’+’已经作为安全隔离与信息交换系统内部使用的符号。

当文件名或路径名中含有字符’+’时，系统会将该字符替换成空格。

4.问：文件无法正常传递？答：1、检查安全隔离与信息交换系统文件传输模块是否正常启动运行；2、检查是否对所要传输的文件作了格式的限制；3、检查文件传输配置文件中操作方式是否正确；4、检查是否启用了黑白名单，而文件中含有黑名单中的关键字或者没有包含白名单中的关键字；5、检查配置完毕后是否是已经启用配置。

查看文件传输日志记录，从日志中分析问题的具体所在。

5.问：怎么去除首页的日志报警提示？答：文件日志限定最大长度为512兆，超过系统将自动删除，但是警告信息需要手工删除日志才能清除。

6.问：文件配置的注意事项答：文件存储路径可以有20个（即发送端和接受端各20个），可在/home/admin/…/下建立新的存储和传输路径；允许的文件扩展名，多个扩展名时用英文逗号分隔，用中文逗号分隔文件将传送失败，日志记录。
