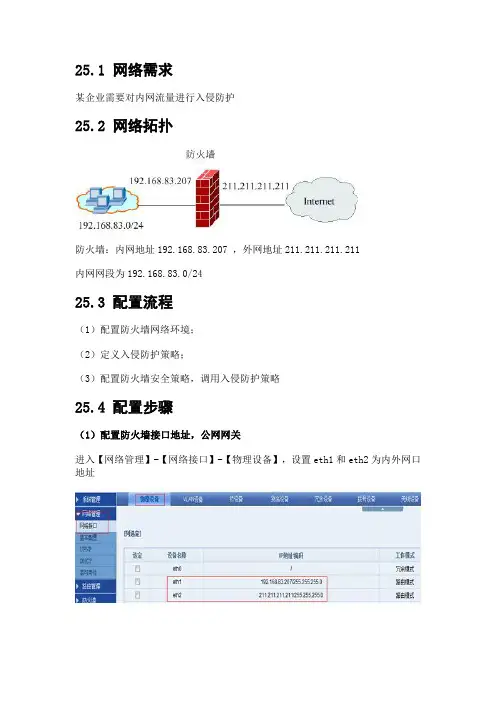

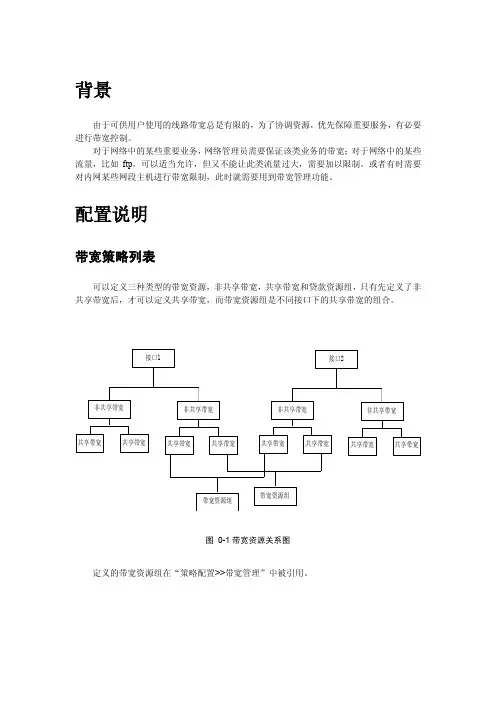

网御星云(联想网御)PowerV防火墙 -OSPF配置实例

25.1 网络需求某企业需要对内网流量进行入侵防护25.2 网络拓扑防火墙：内网地址192.168.83.207 ，外网地址211.211.211.211内网网段为192.168.83.0/2425.3 配置流程（1）配置防火墙网络环境；（2）定义入侵防护策略；（3）配置防火墙安全策略，调用入侵防护策略25.4 配置步骤（1）配置防火墙接口地址，公网网关进入【网络管理】-【网络接口】-【物理设备】，设置eth1和eth2为内外网口地址进入【路由管理】-【基本路由】-【默认路由】-新建，设置公网网关为211.211.211.254，内网网段直连防火墙内网口，内网PC网关和防火墙内网口IP一致，确保连通性没有问题。

（2）定义入侵防护策略；系统提供了标准入侵防护模板供引用方便建立、修改特定的入侵防护策略，也可通过应用防护 -> 入侵防护 -> 自定义特征自定义入侵特征。

进入【应用防护】-【病毒防护】-【病毒防护策略】新建IPS策略，一般调用标准入侵防护模板，然后对新策略进行适当的修改，构造适合不同环境不同安全级别的需求的入侵防护策略。

（3）配置防火墙安全策略，调用入侵防护策略进入【防火墙】-【地址】-【地址】-新建内网网段先定义内网网段，便于下一步的调用。

进入【防火墙】-【策略】-【安全策略】-放通内网上网的流量且调用所需的入侵防护策略源地址是内网网段，目的地址是任意，勾选包过滤日志，动作是允许，入侵防护策略调用之前定义好的IPS策略，其他配置选项默认即可。

如上注意所有细节，正常情况下，内网有流量通过防火墙，可到系统管理 -> 状态 -> 最新事件查看相应事件，或者到日志 -> 日志访问 -> 日志查看查看相应日志。

注意事项：如果防火墙入侵防护未生效，除了检查防火墙的配置，还需要到防火墙系统管理 -> 维护 -> 模块许可确认是否购买了入侵防护特征升级，如果购买了，且IPS特征库升级授权未到期，需要到系统管理 -> 维护 -> 系统升级处查看入侵防护的特征库是否升级到最新。

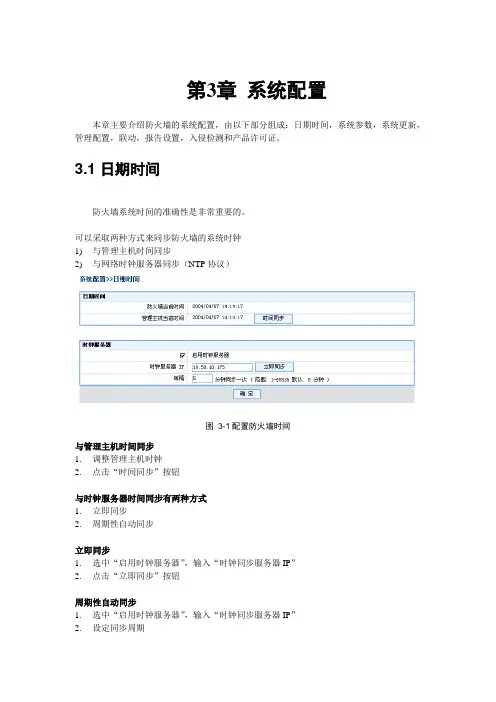

第3章系统配置本章主要介绍防火墙的系统配置，由以下部分组成：日期时间，系统参数，系统更新，管理配置，联动，报告设置，入侵检测和产品许可证。

3.1 日期时间防火墙系统时间的准确性是非常重要的。

可以采取两种方式来同步防火墙的系统时钟1)与管理主机时间同步2)与网络时钟服务器同步（NTP协议）图3-1配置防火墙时间与管理主机时间同步1.调整管理主机时钟2.点击“时间同步”按钮与时钟服务器时间同步有两种方式1.立即同步2.周期性自动同步立即同步1.选中“启用时钟服务器”，输入“时钟同步服务器IP”2.点击“立即同步”按钮周期性自动同步1.选中“启用时钟服务器”，输入“时钟同步服务器IP”2.设定同步周期3.点击“确定”按钮系统参数注意事项：防火墙的很多操作依赖于系统时间，改变系统时间会对这些操作发生影响，比如更改时间后配置管理界面登录超时等。

3.2 系统参数系统参数设置防火墙名称和动态域名注册所使用的用户名、密码。

防火墙名称的最大长度是14个英文字符，不能有空格。

默认的防火墙名称是themis，用户可以自己修改这个名称。

动态域名注册所使用的用户名、密码的最大长度是31个英文字符，不能有空格。

动态域名的设置在网络配置>>网络设备的物理网络配置中。

图3-2系统参数配置图3.3 系统更新3.3.1 模块升级防火墙系统升级功能可以快速响应安全需求，保证防火墙功能与安全的快速升级。

图3-3导入升级文件模块升级界面包括以下功能1.模块升级2.导出升级历史3.检查最新升级包4.重启防火墙模块升级1.点击“浏览”按钮，选择管理主机上的升级包2.点击“升级”按钮点击“重启防火墙”按钮，重启防火墙完成升级导出升级历史点击“导出升级历史”按钮，导出升级历史做备份。

检查最新升级包管理员可以查看”系统当前软件版本”，点”检查最新升级包”，系统会弹出新的IE窗口并连接联想安全服务网站（防火墙可以连接Internet）。

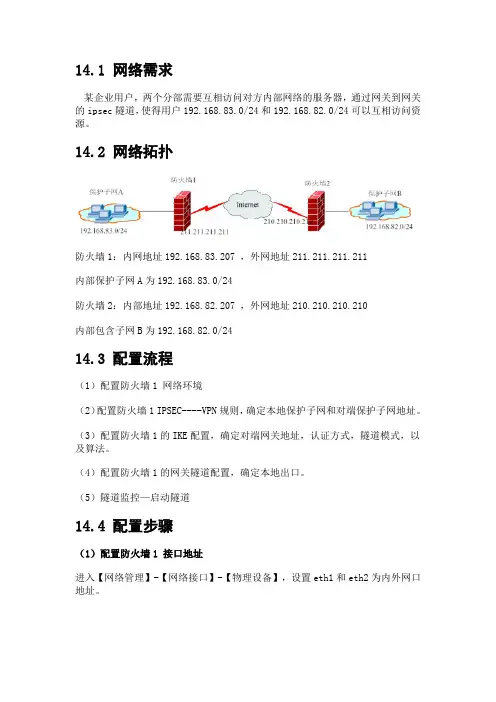

14.1 网络需求某企业用户，两个分部需要互相访问对方内部网络的服务器，通过网关到网关的ipsec隧道，使得用户192.168.83.0/24和192.168.82.0/24可以互相访问资源。

14.2 网络拓扑防火墙1：内网地址192.168.83.207 ，外网地址211.211.211.211内部保护子网A为192.168.83.0/24防火墙2：内部地址192.168.82.207 ，外网地址210.210.210.210内部包含子网B为192.168.82.0/2414.3 配置流程（1）配置防火墙1 网络环境（2）配置防火墙1 IPSEC----VPN规则，确定本地保护子网和对端保护子网地址。

（3）配置防火墙1的IKE配置，确定对端网关地址，认证方式，隧道模式，以及算法。

（4）配置防火墙1的网关隧道配置，确定本地出口。

（5）隧道监控—启动隧道14.4 配置步骤（1）配置防火墙1 接口地址进入【网络管理】-【网络接口】-【物理设备】，设置eth1和eth2为内外网口地址。

（2）配置防火墙1 IPSEC---VPN规则进入【VPN】-【IPSec】-【VPN规则】-添加，设置本地保护子网为192.168.83.0/24，对端保护子网为192.168.82.0/24。

设置本地保护子网为192.168.83.0/24，对端保护子网为192.168.82.0/24。

防火墙2的本地和对端与防火墙1相反。

（3）配置防火墙1的IKE配置进入【VPN】-【IPSec】-【IKE配置】-添加这里的预共享密钥和协商模式必须与防火墙2设置相同。

如果选择野蛮模式，务必设置ID。

（4）配置防火墙1的网关隧道配置进入【VPN】-【IPSec】-【网关隧道配置】-添加这里选择外网口为VPN接口，完美向前保密必须和防火墙2设置相同。

缺省策略尽量选择允许，如果选择包过滤需要单独到防火墙策略页面加安全策略（保护网段双向放通）。

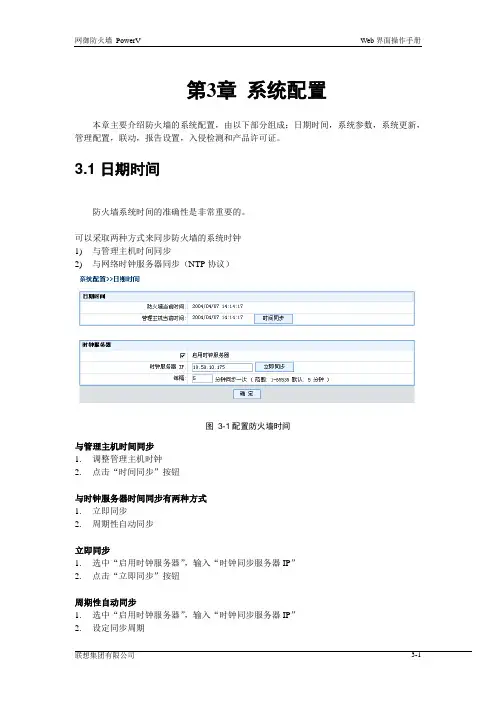

第3章系统配置本章主要介绍防火墙的系统配置，由以下部分组成：日期时间，系统参数，系统更新，管理配置，联动，报告设置，入侵检测和产品许可证。

3.1 日期时间防火墙系统时间的准确性是非常重要的。

可以采取两种方式来同步防火墙的系统时钟1)与管理主机时间同步2)与网络时钟服务器同步（NTP协议）图3-1配置防火墙时间与管理主机时间同步1.调整管理主机时钟2.点击“时间同步”按钮与时钟服务器时间同步有两种方式1.立即同步2.周期性自动同步立即同步1.选中“启用时钟服务器”，输入“时钟同步服务器IP”2.点击“立即同步”按钮周期性自动同步1.选中“启用时钟服务器”，输入“时钟同步服务器IP”2.设定同步周期3.点击“确定”按钮系统参数注意事项：防火墙的很多操作依赖于系统时间，改变系统时间会对这些操作发生影响，比如更改时间后配置管理界面登录超时等。

3.2 系统参数系统参数设置防火墙名称和动态域名注册所使用的用户名、密码。

防火墙名称的最大长度是14个英文字符，不能有空格。

默认的防火墙名称是themis，用户可以自己修改这个名称。

动态域名注册所使用的用户名、密码的最大长度是31个英文字符，不能有空格。

动态域名的设置在网络配置>>网络设备的物理网络配置中。

图3-2系统参数配置图3.3 系统更新3.3.1 模块升级防火墙系统升级功能可以快速响应安全需求，保证防火墙功能与安全的快速升级。

图3-3导入升级文件模块升级界面包括以下功能1.模块升级2.导出升级历史3.检查最新升级包4.重启防火墙模块升级1.点击“浏览”按钮，选择管理主机上的升级包2.点击“升级”按钮点击“重启防火墙”按钮，重启防火墙完成升级导出升级历史点击“导出升级历史”按钮，导出升级历史做备份。

检查最新升级包管理员可以查看”系统当前软件版本”，点”检查最新升级包”，系统会弹出新的IE窗口并连接联想安全服务网站（防火墙可以连接Internet）。

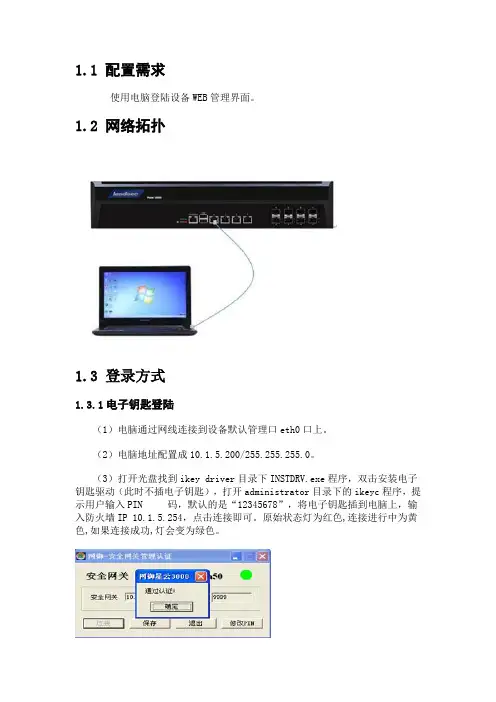

1.1 配置需求使用电脑登陆设备WEB管理界面。

1.2 网络拓扑1.3 登录方式1.3.1电子钥匙登陆（1）电脑通过网线连接到设备默认管理口eth0口上。

（2）电脑地址配置成10.1.5.200/255.255.255.0。

（3）打开光盘找到ikey driver目录下INSTDRV.exe程序，双击安装电子钥匙驱动（此时不插电子钥匙），打开administrator目录下的ikeyc程序，提示用户输入PIN 码，默认的是“12345678”，将电子钥匙插到电脑上，输入防火墙IP 10.1.5.254，点击连接即可。

原始状态灯为红色,连接进行中为黄色,如果连接成功,灯会变为绿色。

（4）在IE中输入“https://10.1.5.254:8888”即可进入登陆界面，默认用户名密码administrator/bane@7766。

1.3.2电子证书登陆（1）电脑通过网线连接到设备默认管理口eth0口上。

（2）电脑地址配置成10.1.5.200/255.255.255.0。

（3）打开光盘，找到admin.p12文件，双击安装，密码“hhhhhh”。

（4）打开IE—【internet选项】—【隐私】—【启用弹出窗口阻止程序】不勾选。

（5）在IE中输入https://10.1.5.254:8889“选择刚才安装的证书即可进入登陆界面，默认用户名密码administrator/bane@7766。

1.4注意事项（1）建议使用IE8.0或以上版本浏览器。

（2）登陆时注意使用的是https协议。

（3）确保电脑当前的时间与北京时间一致。

（4）用户登录后，如果对 WEB 界面不进行操作的时间超过 5 分钟，系统将超时并回到登录页面，必须重新登录才能继续使用。

（5）首次登陆电脑地址必须是10.1.5.200/255.255.255.0。

1.4非管理口远程管理防火墙1.5.1配置需求防火墙默认的管理口是eth0，通过配置设置可以将其他接口作为远程管理口。

8.1 网络需求
某企业网络接入联通，电信两个运营商，购置一网御防火墙搭建企业网络，实现内网访问互联网。

假设联通接口地址为：1.1.1.2 电信接口地址为：211.211.211.211
8.2 网络拓扑
8.3 配置流程
（1）配置接口地址
（2）配置默认路由
（3）配置NAT规则
（4）配置安全策略
8.4 配置步骤
（1）配置接口地址
在【网络管理】--【网络接口】--【物理设备】配置内外网接口地址。

具体配置方法参考4.4章节
（2）配置默认路由
在【路由管理】--【默认路由】配置两个运营商的默认路由，网关地址为对应运营商的地址。

启用基于状态回包功能（即时生效）、启用默认路由均衡必须勾选。

权重值：权重越大优先级越高，可以根据带宽比例填写对应的权重值。

（3）配置NAT规则
在【防火墙】--【策略】--【NAT策略】添加对应的NAT策略
源地址：选择为内网网段地址
源地址转换为：联通接口IP（1.1.1.2）
流出网口：选择为联通接口
同理添加电信线路NAT策略
（4）配置安全策略规则放通。

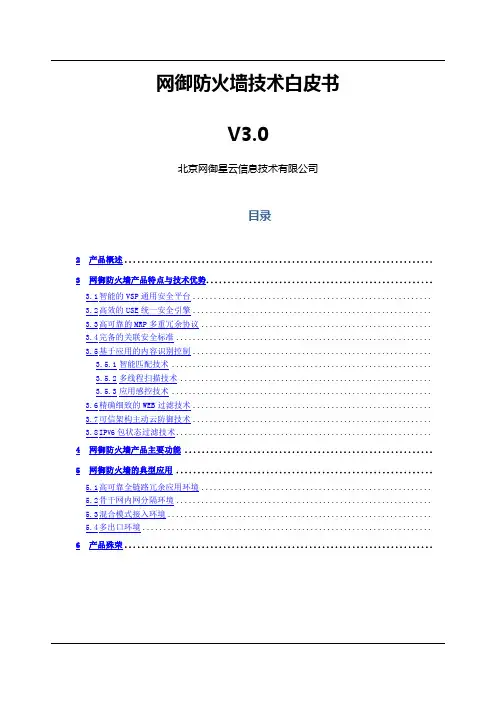

网御防火墙技术白皮书V3.0北京网御星云信息技术有限公司目录2产品概述........................................................................ 3网御防火墙产品特点与技术优势.....................................................3.1智能的VSP通用安全平台.........................................................3.2高效的USE统一安全引擎.........................................................3.3高可靠的MRP多重冗余协议.......................................................3.4完备的关联安全标准.............................................................3.5基于应用的内容识别控制.........................................................3.5.1智能匹配技术..............................................................3.5.2多线程扫描技术 ............................................................3.5.3应用感控技术..............................................................3.6精确细致的WEB过滤技术.........................................................3.7可信架构主动云防御技术.........................................................3.8IP V6包状态过滤技术............................................................. 4网御防火墙产品主要功能 .......................................................... 5网御防火墙的典型应用 ............................................................5.1高可靠全链路冗余应用环境.......................................................5.2骨干网内网分隔环境.............................................................5.3混合模式接入环境...............................................................5.4多出口环境..................................................................... 6产品殊荣........................................................................1序言随着信息化建设的深入推进，近些年信息安全正在发生着翻天覆地的变化。
