配电箱安装方案

配电箱安装工程施工方案(1)一、工程概况1.1 项目背景本工程旨在为XX物业公司位于XX小区的电力配送系统进行升级改造，以提升供电质量和安全稳定性，并满足用户日益增长的用电需求。

1.2 工程范围本次施工主要涵盖XX小区内配电室的新建及现有配电箱的改造工作，具体包括配电箱安装、接线调试等环节。

二、施工准备2.1 施工方案制定根据设计方案要求，制定配电箱安装工程施工方案，包括施工流程、安全措施、材料准备等内容。

2.2 材料准备准备所需的施工材料和设备，包括配电箱、导线、绝缘套管、电工工具等。

2.3 人员调配组织电工施工队伍，并确保每位工人具备相关施工经验和技能。

三、施工流程3.1 现场勘察施工队伍进行现场勘察，确认配电箱安装位置和线路敷设路径。

3.2 安装配电箱根据设计方案要求，安装配电箱并进行固定，确保其稳固可靠。

3.3 连接电线根据电气图纸要求，连接配电箱与主电源线路，确保接线正确无误。

3.4 调试验收完成连线后，进行电气设备的调试和检测，确保系统运行正常，达到设计要求。

四、施工安全4.1 安全措施施工中严格遵守电气安全操作规程，佩戴防护用具，确保施工人员和设备安全。

4.2 施工现场管理保持施工现场整洁有序，设置明显的安全警示标志，防止发生意外事故。

五、施工质量保障5.1 施工记录详细记录施工过程中的关键节点和操作步骤，确保施工质量可追溯。

5.2 施工验收完成施工后，进行工程验收，确保配电箱安装符合设计标准和客户要求。

六、总结本文介绍了配电箱安装工程施工方案，包括施工准备、施工流程、施工安全和施工质量保障等内容，希最通过本次施工能够为XX小区的电力配送系统升级改造工程提供参考。

配电箱安装工程施工方案
一、施工前准备
1.组织施工队伍，配备必要人员和设备，确定施工方案。

2.分析环境和工程条件，制定施工方案。

3.安排物资进场、检查、验收、存储等工作，对设备、材料进行鉴定，保证质量符合标准。

4.编制工程施工计划，确定施工任务、施工时间、作业区域和作业安全等问题。

二、施工现场准备
1.施工前，要对安装现场进行处理，清理现场垃圾、杂物并平整地面，封闭和标明施工区域。

2.清洁施工区域，保持照明，通风、安装适当的维护设备（如求助闪光灯、灭火器等）。

3.摆放必要的安全警示板，并划定不同区域，明确工作职责和操作须知，防止人员伤害。

4.将配套设备和安装材料送入现场，分类、检查、验收，经过安全人员确认后，将其暂时存放在指定地点。

5.进行必要的土建工作，在施工现场使用铺装等设备，确保施工质量。

三、施工流程。

一、工程概况本项目为某住宅小区配电箱线路安装工程，主要施工内容包括配电箱的安装、线路的敷设、电缆的连接、保护装置的安装等。

为确保工程顺利进行，特制定本施工方案。

二、施工准备1.施工人员：组织一支具有丰富经验的施工队伍，包括电工、焊工、测量员等。

2.施工材料：配电箱、电缆、电缆桥架、接地线、绝缘胶带、接线端子、电线管、螺栓等。

3.施工工具：扳手、螺丝刀、电焊机、切割机、电钻、线钳、剥线钳等。

4.施工图纸：熟悉施工图纸，了解配电箱线路的布局、规格、要求等。

5.安全措施：制定安全施工方案，确保施工人员的人身安全。

三、施工步骤1.配电箱安装（1）检查配电箱及附件是否完好，符合设计要求。

（2）根据施工图纸，确定配电箱的安装位置，并做好标记。

（3）在安装位置处打好孔，将配电箱固定牢固。

（4）连接配电箱内的母线，确保连接可靠。

2.线路敷设（1）根据施工图纸，确定线路敷设路径。

（2）在敷设路径上打好孔，将电缆桥架安装牢固。

（3）将电缆敷设至桥架上，确保电缆排列整齐、间距合适。

（4）在电缆桥架与配电箱之间连接好接线端子。

3.电缆连接（1）将电缆的一端连接到配电箱的接线端子上。

（2）将电缆的另一端连接到用电设备上。

（3）检查电缆连接是否牢固、可靠。

4.保护装置安装（1）根据施工图纸，确定保护装置的安装位置。

（2）将保护装置安装牢固。

（3）连接保护装置与配电箱、用电设备。

5.接地处理（1）在配电箱、电缆桥架、用电设备等处安装接地线。

（2）将接地线连接到接地体上。

（3）检查接地是否良好。

四、施工注意事项1.施工过程中，严格遵守操作规程，确保施工质量。

2.施工人员必须佩戴安全帽、手套等防护用品。

3.施工过程中，注意防火、防触电、防坠落等安全措施。

4.施工完成后，进行现场检查，确保各项指标符合要求。

五、施工进度安排1.施工准备：2天2.配电箱安装：3天3.线路敷设：5天4.电缆连接：2天5.保护装置安装：1天6.接地处理：1天7.现场检查：1天总计：15天六、施工验收1.施工完成后，由监理单位组织验收。

配电箱（柜）安装施工方案第一章编制依据1.《建筑电气施工质量验收规范 GB50303-2002》2.《建筑工程施工质量验收统一标准 GB50300-2001》3.《电气装置安装工程电气设备交接试验标准 GB50150》4.《电气装置安装工程施工及验收规范 GB50254-96》5.《电气装置安装工程施工及验收规范 GB50255-96》6.《电气装置安装工程施工及验收规范 GB50256-96》7、《电气装置安装工程施工及验收规范 GB50257-96》8、《05D3 电气电力与照明配电装置标准图集》第二章施工准备1. 材料要求:（1）铁制配电箱（柜）：箱体应有一定的机械强度, 周边平整无损伤, 油漆无脱落, 二层底板厚度不小于 1.5mm, 但不得采用阻燃型塑料板做二层底板, 箱内各种器具应安装牢固, 导线排列整齐, 压接牢固、应为两部定点厂产品, 并有产品合格证。

（2）塑料配电箱（柜）：箱体应有一定的机械强度。

周边平整无损伤, 塑料二层底板厚度不应小于5mm, 并有产品合格证。

（3）镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等。

（4）绝缘导线: 导线的型号规格必须符合设计要求, 并有产品合格证。

（5）其它材料：电器仪表, 熔丝（或熔片）、端子板、绝缘嘴、铝套管、卡片框、软塑料管、木砖射钉、塑料带、黑胶布、防锈漆、灰油漆、焊锡、焊剂、电焊条（或电石、氧气）、水泥、砂子。

2、主要机具:（1）铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。

（2）手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳, 活扳子、套筒扳子, 锡锅、锡勺等。

（3）台钻、手电钻、钻头、木钻、台钳、案子、射钉枪、电炉、电、气焊工具、绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱、高凳等。

3.作业条件:（1）随土建结构预留好暗装配电箱的安装位置。

（2）预埋铁架或螺栓时, 墙体结构应弹出施工水平线。

完整版配电箱安装工程施工方案一、施工前的准备工作1.安全措施：在施工现场设置明显的警示标志，确保周围人员的安全。

将施工区域划分出来，禁止无关人员进入，并严格遵守相关的安全操作规程。

2.施工材料准备：根据设计要求和施工图纸，准备好所需的配电箱、电缆、电缆槽、接线端子、接地线等材料。

确保材料的质量和数量与设计要求相符。

3.施工人员准备：安排经验丰富且具备相应资质证书的电气工程师和施工人员参与施工。

确保施工人员熟悉相关施工要求和操作规程，并具备必要的安全防护知识。

二、配电箱的安装1.安装位置选择：根据设计图纸的要求，选择合适的位置进行配电箱的安装。

要求安装位置应干燥、通风、易于检修和操作。

2.固定支撑：根据设计要求，在安装位置上固定支撑架或支架，确保配电箱的稳固牢固。

3.接地处理：配电箱必须进行接地处理，确保施工安全。

根据设计要求，将配电箱的金属外壳与大地进行牢固连接。

4.电缆引入：根据设计要求，预留好电缆引入孔位，并将电缆引线从孔位穿入配电箱。

要求电缆引线的长度合适，能够保证连接端子的牢固可靠。

5.连接装置：根据设计要求，正确连接配电箱内的电缆、断路器、接地线等装置。

确保连接的牢固可靠，避免出现接线不良或接触不良等问题。

6.标识和清理：在配电箱上对相关部件进行标识，方便后期的检修和维护。

完成安装后，对施工现场进行清理，确保现场整洁。

三、施工中的质量控制1.施工过程中，严格按照设计要求和施工图纸进行施工。

避免出现偏离设计要求的情况。

2.严格按照相关标准和规范进行施工。

对配电箱的安装、接线等工作进行质量把关。

3.施工过程中，定期进行检查和验收。

确保施工质量符合要求，并及时进行调整和纠正。

四、施工后的防护和验收1.施工完成后，对整个电气系统进行运行试验。

确保配电箱的各项功能正常运行，并且符合设计要求。

2.进行安全防护措施的安装。

包括电气保护装置、避雷器、漏电保护器等，以提高配电系统的安全性能。

3.进行验收和交接手续。

配电箱安装施工方案(1)
一、施工准备
在进行配电箱的安装施工前，需做好以下准备工作： 1. 确定施工现场及安装位置。

2. 准备所需的安装工具和材料，包括螺丝刀、螺丝批、电缆、端子等。

3. 检查配电箱及配件是否完好，无损坏或异常。

二、安装步骤
1. 定位安装位置
在施工现场根据设计要求确定配电箱的安装位置，需考虑通风散热、操作维护等因素。

2. 安装配电箱
1.将配电箱按照设计要求固定在安装位置上，并使用螺丝进行固定。

2.确保配电箱安装稳固，无晃动及松动现象。

3. 连接电缆
1.根据设计要求将电缆引入配电箱内部，注意区分进线和出线，避免混
乱。

2.将电缆的绝缘层剥除，并通过端子或接线盒连接至配电箱内部。

4. 调试及验收
1.接通电源，验收配电箱的安装情况，确认电源正常输出。

2.检查所有接线是否牢固，无短路及接触不良现象。

三、安全注意事项
1.在进行施工时，务必断开电源，确保安全施工。

2.在操作过程中，应避免水、湿气等对配电箱的影响，以免发生安全事
故。

3.对电缆的连接及绝缘要求严格执行，避免发生火灾及电击事故。

四、施工总结
本篇文档介绍了配电箱安装的施工方案及步骤，通过严谨的施工流程及安全注意事项，可以确保配电箱的安全稳定运行。

在实际施工中，需要严格按照设计要求及施工步骤进行操作，确保施工质量和安全。

一、配电箱安装1、弹线定位根据设计图纸要求找出配电箱安装位置，并按配电箱（盘）外形尺寸进行弹线定位。

配电箱安装底口距地一般为1.5m ，明装电度表板底口距地不小于1.8m。

在同一建筑物内，允许偏差10mm。

2、安装配电箱（盘）的木砖及铁件等均应预埋，配电箱（盘）应采用膨胀螺栓固定。

3、配电箱盘带有器具的铁质盘面和装有器具的门均应由明显可靠的裸软铜线PE线接地。

4、配电箱盘应安装牢固、平正，允许偏差不应大于3mm，配电箱体高50cm以下，允许偏差1.5m。

5、配电箱盘上电器，仪表应牢固、平正、整洁、间距均匀。

铜端子无松动，启闭灵活，零部件齐全。

6、导线引出面板时，面板线控应光滑无毛刺，金属面板应装设绝缘护套。

7、配电箱内应分别设置零线（N）和保护接地线（PE）汇流排，各支路零线和保护地线应在汇流排上接，不得绞接，并应有编号。

8、配电箱内的接地应牢固良好。

保护接地线的界面应按规定选择，并应与设备的主接地端子有效连接。

9、配电箱的箱体及二层金属覆板均应与保护接地电路连接，在订货时应提出设置专用的、不可拆卸的接地螺丝母，其保护接地线界面规定的选择，并应与其专用的接地螺丝有效连接。

PE线不允许利用箱体、盒体串接。

10、安装暗装配电箱时，应拆开配电箱及暗装箱内盘芯、暗装箱等各个步骤时可参照明装配电箱的工序。

11、安装箱体：根据箱体的尺寸先将箱体找好标高及水平尺寸进行弹线定位，根据箱体的的标高及水平尺寸核对入箱的PVC或钢管的长短是否合适，间距是否均匀，排列是否整齐，如管路不合适及时按配管的要求进行调整，然后根据各个管的位置用液压开孔器进行开孔，开孔完毕后，将箱体按标定的位置固定牢固，最后用水泥砂浆填实周边并抹平齐。

如箱底与外墙平齐时，应在外墙固定金属网后再做墙面抹灰，不得在箱底板上抹灰。

12、配电箱盘上配线需排列整齐，并绑扎成束，在活动部位应用长钉固定。

盘面引出及引进导线应留有余量，以便于检修。

导线剥削处不应损伤线芯和线芯过长，导线接头应牢固可靠，多股导线应涮洗后再压接，不得减少导线股数。

配电箱安装的施工方法（二）引言：配电箱是电力系统中不可或缺的设备，其正确的安装施工方法对于电力系统的运行安全和稳定性至关重要。

本文将从五个大点来详细阐述配电箱安装的施工方法。

正文：一、施工前准备1. 确定配电箱的安装位置和布局，根据设计要求进行调整。

2. 检查配电箱的材料和设备是否符合规范要求，确保其质量和性能可靠。

3. 编制配电箱安装工程的施工方案，确定施工流程和时间计划。

4. 准备所需的施工工具和安全防护措施，确保施工过程的安全性。

二、配电箱支架的安装1. 安装配电箱支架之前，需进行基墩基础的施工，确保基础牢固稳定。

2. 根据设计方案，定好支架的位置和高度，使用合适的工具将支架固定在基础上。

3. 安装配电箱前，需要进行水平和垂直的检测，确保支架安装的准确性和稳定性。

4. 安装完支架后，进行防腐处理，延长支架的使用寿命。

5. 最后，对支架进行检查和调整，确保其与配电箱的连接牢固可靠。

三、电缆线路的敷设1. 根据设计方案确定电缆敷设的路线和规格，确保电缆的正确连接。

2. 将电缆按照设计要求进行长度和规格的剪裁，以及端子的安装。

3. 决定电缆敷设的方式，可以采用埋地、穿管、悬空等不同的方式。

4. 在敷设电缆时，要注意路线的整齐和布局的合理性，确保电缆的安全性和可靠性。

5. 最后，对电缆的敷设进行检查，确保接地和绝缘等关键环节的正确执行。

四、配电箱的安装1. 安装配电箱之前，要先检查箱体的正常性能和配件的完整性。

2. 根据设计要求，将配电箱固定在支架上，使用合适的工具进行紧固。

3. 连接配电箱与电缆的方式应满足安全和可靠性的要求。

4. 安装完毕后，对配电箱进行各项功能和安全性能的检测，确保其正常运行。

5. 最后，对配电箱进行清洁和防腐处理，延长其使用寿命。

五、工程验收和总结1. 完成配电箱安装后，进行整体的验收，确保施工符合相关规范和要求。

2. 验收时，需进行性能测试和电流负载测试，确保配电箱的安全和正常运行。

配电箱安装施工方案
一、项目概述
本文档旨在提供配电箱安装施工方案，确保安全、高效、符合规范的施工过程。

二、安装位置选择
选择合适的安装位置是保证配电箱正常运行的重要因素。

安装位置需满足以下要求：
1. 远离易燃物品和易受潮湿的区域；
2. 空气流通良好，避免过高温度或过低温度；
3. 方便维修和检修。

三、安装步骤
1. 配电箱验收：确认配电箱的质量和规格符合要求。

2. 安装设备：将配电箱按照施工图纸要求进行正确安装。

3. 接线连接：根据电路图纸，接好各项电气设备的线路连接。

4. 接地处理：将配电箱进行良好的接地处理，确保安全使用。

5. 测试运行：安装完毕后进行测试，确保配电箱运行正常。

四、安全注意事项
1. 安全防护：工人在施工过程中必须佩戴好安全帽、防护眼镜等个人防护装备。

2. 施工规范：按照相应的施工规范进行施工，防止出现意外事故。

3. 施工现场整洁：保持施工现场整洁、无杂物，防止发生跌倒或碰撞事故。

4. 禁止用旧材料：施工过程中不得使用旧材料，确保设备的质量和可靠性。

五、施工验收
1. 安装完成后，进行必要的检查和测试，确保配电箱安装符合规范。

2. 检查各项接线是否正确、牢固，无松动情况。

3. 进行测试运行，检验配电箱的运行情况。

以上是配电箱安装施工方案的基本内容，希望能帮助到您！。

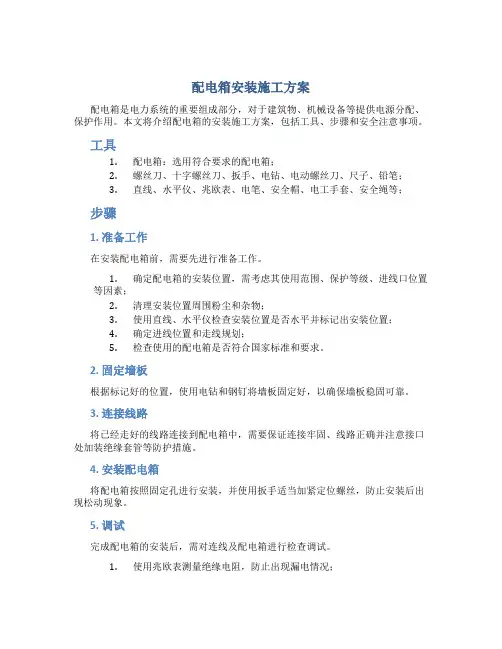

配电箱安装施工方案配电箱是电力系统的重要组成部分，对于建筑物、机械设备等提供电源分配、保护作用。

本文将介绍配电箱的安装施工方案，包括工具、步骤和安全注意事项。

工具1.配电箱：选用符合要求的配电箱；2.螺丝刀、十字螺丝刀、扳手、电钻、电动螺丝刀、尺子、铅笔；3.直线、水平仪、兆欧表、电笔、安全帽、电工手套、安全绳等；步骤1. 准备工作在安装配电箱前，需要先进行准备工作。

1.确定配电箱的安装位置，需考虑其使用范围、保护等级、进线口位置等因素；2.清理安装位置周围粉尘和杂物；3.使用直线、水平仪检查安装位置是否水平并标记出安装位置；4.确定进线位置和走线规划；5.检查使用的配电箱是否符合国家标准和要求。

2. 固定墙板根据标记好的位置，使用电钻和钢钉将墙板固定好，以确保墙板稳固可靠。

3. 连接线路将已经走好的线路连接到配电箱中，需要保证连接牢固、线路正确并注意接口处加装绝缘套管等防护措施。

4. 安装配电箱将配电箱按照固定孔进行安装，并使用扳手适当加紧定位螺丝，防止安装后出现松动现象。

5. 调试完成配电箱的安装后，需对连线及配电箱进行检查调试。

1.使用兆欧表测量绝缘电阻，防止出现漏电情况；2.使用电笔测量电流，确认电路的正确连通，避免出现短路、虚接等情况；3.对配电箱进行全面检查，确认所有插头及装置连接牢固可靠。

安全注意事项1.在进行安装前，必须断电，确认配电箱与安装位置周围的电路已经彻底断电，并采取相应的防护措施；2.安装过程中必须佩戴安全帽、电工手套、安全绳等防护用具，并在高空施工时使用防护网等防止掉落事故；3.在安装配电箱过程中，要注意不要损坏其外壳，防止触电等事故的发生。

结语本文介绍了配电箱的安装施工方案，包括了工具、步骤和安全注意事项等方面的要点。

在实际施工中需要严格按照国家标准和要求进行操作，保证工程质量和施工安全。
