仿真软件FlOTHERM资料(一)

flotherm软件基础与应用实例Flotherm软件基础与应用实例Flotherm软件是一款将传统热力学计算与计算机辅助优化设计技术相结合的优秀工程分析软件，可用于三维热仿真及散热器、内部通道、外部流场等多种问题的分析计算。

本文将对Flotherm软件的基础知识和一些应用实例进行介绍。

一、Flotherm软件的基础知识1. Flotherm软件的工作原理Flotherm软件是基于有限元分析理论的热力学模拟软件，它通过求解三维热传导方程和Navier-Stokes方程组来模拟物体内部的温度场、流速场和压力场等物理量，以实现热力学分析和设计优化。

2. Flotherm软件的主要功能Flotherm软件主要具有以下功能：（1）三维热场模拟：可以对热源、散热器、机箱等物体进行三维热场分析，从而得到温度分布、热通量等参数。

（2）散热问题分析：可以对各种散热器进行性能分析和设计优化，使其具有更好的散热性能。

（3）流场模拟：可以对内部通道、外部流场等进行三维流动模拟，得到流速场、压力场等参数。

（4）热力学仿真：可以预测电子元器件、汽车发动机等工况下的温度分布和热负载，进行热力学分析和设计优化。

3. Flotherm软件的使用方法Flotherm软件的使用一般分为以下步骤：（1）建立3D模型：使用CAD软件或Flotherm自带的CAD建模工具建立待分析的几何模型。

（2）设定边界条件：设定物体表面的边界条件、热源的功率及位置、内部通道的截面积及位置等。

（3）求解：使用Flotherm软件进行求解，在求解过程中可以观察分析结果。

（4）优化设计：根据分析结果进行设计优化，反复进行求解和优化设计。

二、Flotherm软件的应用实例1. 散热器设计优化散热器是电子元器件进行工作时必需的部件，保证其具有良好的散热性能对于元器件的寿命和稳定性有着至关重要的作用。

Flotherm软件可以用来对散热器的散热性能进行分析和优化设计，以提高散热器的热传导效率。

【Flotherm】电子散热仿真分析软件Simcenter Flotherm是一款专门针对电子器件/设备热设计而开发的仿真软件，目市场占有率高达80%以上，可以实现从元器件级、PCB板和模块级、系统整机级到环境级的热分析。

Simcenter Flotherm可以帮助工程师在产品设计初期，快速创建电子设备模型并进行分析，对多种系统设计方案进行评估，识别潜在的散热风险，规避样机试制风险，减少重复设计，缩短开发周期，降低成本。

在下面这个简单的示例中，我们可以看到仿真如何让工程师尝试不同的设计方案，并选择出具有最佳性能的方案。

FloTHERM 主要应用范围元器件级：芯片封装的散热分析；板级和模块级：PCB 板的热设计和散热模块的设计优化；系统级：机箱、机柜等系级散热方案的选择及优化、散热器件的选型；环境级：机房、外太空等大环境的热分析；FloTHERM 主要分析和计算模式传热分析：全面分析电子系统的热传导、对流及热辐射，分析电子设备内外的温度场和流场等；流场分析：具备自然冷却、强迫冷却及混合冷却的分析功能；瞬态分析：具备变化功耗和变化环境的瞬态分析功能能，不但可以进行开机、关机、故障的瞬态分析，同时也能进行变化功耗及环境变化情况下的瞬态分析；辐射计算：是目前唯一可以全部采用高精度 Monte-Carlo 方法进行辐射计算的电子散热仿真软件，非常适合密闭设备及外太空电子设备的计算；太阳辐射：可以自动确定太阳的入射角和辐射强度，自动计算太阳辐射的遮挡、吸收、反射、透射、折射，同时可以分别考虑太阳辐射的吸收率a 与红外发射率e的不同；液冷分析：可以分析含多种冷却介质的散热系统，如对液冷、风冷同时存在的电子设备或冷板等的热分析；网格技术：FloTHERM软件采用先进的非连续嵌入式网格技术和Cut Cell 网格切割技术。

FloTHERM软件配有专门针对电子散热行业的自动网格划分技术，可以确保工程师在网格设置上投入的时间远远低于其它软件。

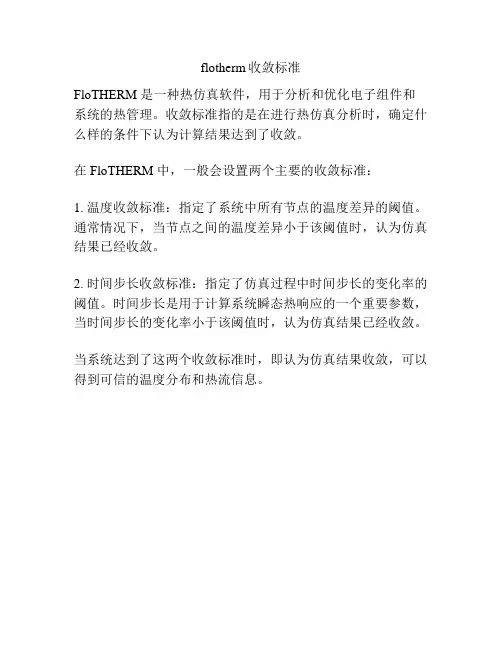

flotherm收敛标准
FloTHERM 是一种热仿真软件，用于分析和优化电子组件和系统的热管理。

收敛标准指的是在进行热仿真分析时，确定什么样的条件下认为计算结果达到了收敛。

在 FloTHERM 中，一般会设置两个主要的收敛标准：
1. 温度收敛标准：指定了系统中所有节点的温度差异的阈值。

通常情况下，当节点之间的温度差异小于该阈值时，认为仿真结果已经收敛。

2. 时间步长收敛标准：指定了仿真过程中时间步长的变化率的阈值。

时间步长是用于计算系统瞬态热响应的一个重要参数，当时间步长的变化率小于该阈值时，认为仿真结果已经收敛。

当系统达到了这两个收敛标准时，即认为仿真结果收敛，可以得到可信的温度分布和热流信息。

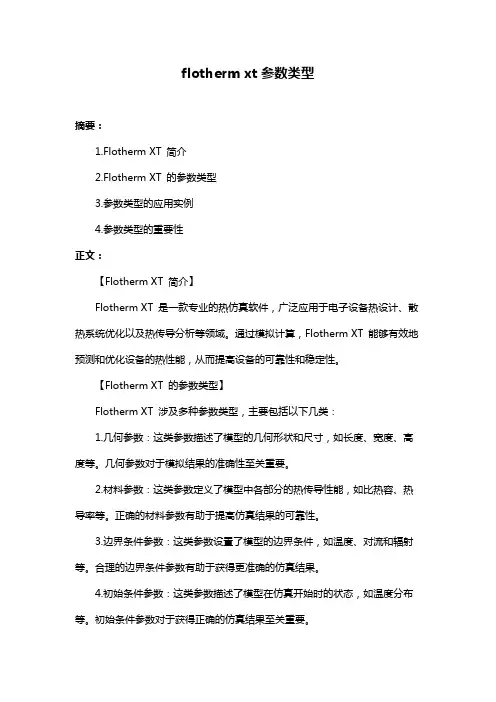

flotherm xt参数类型摘要：1.Flotherm XT 简介2.Flotherm XT 的参数类型3.参数类型的应用实例4.参数类型的重要性正文：【Flotherm XT 简介】Flotherm XT 是一款专业的热仿真软件，广泛应用于电子设备热设计、散热系统优化以及热传导分析等领域。

通过模拟计算，Flotherm XT 能够有效地预测和优化设备的热性能，从而提高设备的可靠性和稳定性。

【Flotherm XT 的参数类型】Flotherm XT 涉及多种参数类型，主要包括以下几类：1.几何参数：这类参数描述了模型的几何形状和尺寸，如长度、宽度、高度等。

几何参数对于模拟结果的准确性至关重要。

2.材料参数：这类参数定义了模型中各部分的热传导性能，如比热容、热导率等。

正确的材料参数有助于提高仿真结果的可靠性。

3.边界条件参数：这类参数设置了模型的边界条件，如温度、对流和辐射等。

合理的边界条件参数有助于获得更准确的仿真结果。

4.初始条件参数：这类参数描述了模型在仿真开始时的状态，如温度分布等。

初始条件参数对于获得正确的仿真结果至关重要。

5.求解参数：这类参数设置了求解器的工作方式，如求解算法、迭代次数等。

适当的求解参数可以提高求解效率和结果精度。

【参数类型的应用实例】在实际应用中，合理设置参数类型对于获得准确的仿真结果至关重要。

例如，在对电子设备进行热仿真时，需要设置合适的几何参数以确保模型尺寸的准确性；同时，需要选择适当的材料参数以描述设备的热传导性能。

此外，根据设备的实际工作环境，还需要设置合理的边界条件参数和初始条件参数。

【参数类型的重要性】参数类型在Flotherm XT 仿真中起着关键作用。

合理的参数设置有助于获得准确的仿真结果，从而为设备的热设计和优化提供有效的指导。

反之，不合适的参数设置可能导致仿真结果的失真，进而影响设备的热性能和可靠性。

flotherm教程FloTHERM是一款热仿真软件，用于分析电子设备的热管理。

以下是FloTHERM的基本教程。

1. 软件安装：首先，下载并安装FloTHERM软件。

安装完成后，启动软件。

2. 项目设置：在打开的FloTHERM界面中，选择"File"菜单，然后选择"New Project"。

在弹出的对话框中，选择项目保存的位置和名称。

3. 几何建模：在FloTHERM界面左侧的"Geometry View"窗口中，创建设备的几何模型。

可以通过绘制和修改几何形状来精确建模设备。

确保几何模型准确地反映了实际设备的尺寸和形状。

4. 材料属性设置：在右侧的"Model Browser"窗口中，选择需要设置材料属性的几何模型部件。

然后，选择"Modify"菜单，再选择"Thermal Conductivity"或其他属性选项。

设置每个部件的材料属性，如热导率、密度等。

5. 边界条件设置：在"Model Browser"窗口中，选择需要设置边界条件的几何模型部件。

然后，选择"Modify"菜单，再选择"Boundary Conditions"。

根据设备的实际工作环境，设置边界条件，如环境温度、风速等。

6. 网格划分：在"Mesh Control"窗口中，选择网格划分选项，并设置网格密度。

通过调整网格密度，可以控制热仿真的精度和计算速度。

7. 热仿真计算：在FloTHERM界面左下方的"Analysis Control Panel"窗口中，选择"Calculate"按钮，开始进行热仿真计算。

软件将在计算过程中模拟设备的热传导和对流过程，并生成温度分布等结果。

8. 结果分析：在FloTHERM界面右侧的"Results Browser"窗口中，选择要查看的结果文件。

flotherm边界条件1.引言f l ot he rm是一款用于热仿真的工具，它可以帮助工程师在产品设计阶段预测和优化热管理系统。

在使用f lot h er m进行热仿真时，正确设置边界条件是非常重要的。

本文将介绍f lot h er m中常用的边界条件及其作用，以帮助读者正确使用该软件进行热仿真。

2.环境条件设置在进行热仿真前，我们需要设置环境条件，以模拟实际工作环境中的温度和通风情况。

fl o th er m中通过设置环境温度和风速来模拟环境条件。

环境温度可以根据实际情况设置，通常是根据工作环境中的平均温度来确定。

风速的设置可以根据通风情况来确定，比如自然通风或者通过风扇进行强制通风。

3.外部流动性设置外部流动性设置用于模拟热量在产品表面的传递方式。

fl ot he r m中常用的外部流动性设置有自由对流、自由辐射和强制对流。

在自由对流和自由辐射中，热量是通过空气自然传递和辐射传递的。

而在强制对流中，热量是通过外部流体的强制对流传递的。

根据实际情况，选择合适的外部流动性设置可以更加准确地模拟热量在产品表面的传递方式。

4.材料属性设置材料属性设置用于定义产品的物理特性，如导热系数、热容和密度等。

在f lo th er m中，我们可以根据产品的实际材料属性来设置各个部件的材料属性。

通过准确设置材料的物理特性，可以更好地模拟热传导过程，从而提高仿真结果的准确性。

5.内部热源设置内部热源设置用于模拟产品内部的热发生源。

在f lo th er m中，我们可以根据实际情况设置内部热源的功率和位置。

通过准确设置内部热源，可以更好地模拟产品在工作过程中的热负载情况，从而评估产品的热性能。

6.边界条件设置注意事项在设置f lo th er m的边界条件时，有一些注意事项需要我们注意：-确保环境条件设置准确，以模拟实际工作环境。

-确保外部流动性设置合理，以准确模拟热量在产品表面的传递方式。

-确保材料属性设置准确，以提高热传导仿真结果的准确性。

FLO THERM 全球领先的电子热设计/仿真分析软件Simulating the Real World公司简介FLOMERICS 公司创立于1988年，是一家在伦敦股票交易所上市的上市公司，全球第一个开发专门针对电子散热领域的CFD(Computational Fluid Dynamics ，计算流体力学)仿真软件-FLOTHERM 软件。

公司的研发人员是全球第一批研究CFD 理论的科研人员，也是最早一批将传统的CFD 分析手段加以改变，使之达到真正意义上的工程化的先驱者。

与传统的分析不同，FLOTHERM 软件提供的“设计级分析”不追求学术方面的高深，只着眼于电子散热行业的实际工程应用问题，选取最恰当的方法，用快捷简便的方法加以解决。

“设计级分析”不要求工程师有相关方面的CFD 理论背景，也不要求接受较长的培训，FLOTHERM 软件提供了操作简易但功能强大的热流仿真功能，使得工程师在短期内能快捷方便地得到仿真结果，并将大量的时间投入到设计方案的优化和产品的改进上去。

依据独立的第三方调查显示，目前全球80%的电子产品热设计工程师都在依靠本公司的FLOTHERM 进行散热设计，客户包括大型跨国电气产品制造商、全球所有位于前十位的PC/工作站/大型计算机制造商、所有主要的电信交换设备制造商、所有主要的网络硬件制造商、世界上最大的半导体制造商和航空航天及军事领域内最大的几个供应商。

FLOMERICS 公司中国代表处作为软件原厂，代表英国总部全面负责中国大陆的业务和技术支持工作。

作为原厂商，我们仅销售FLOMERICS 公司的软硬件产品，并配备了由FLOMERICS 公司认证的专业工程技术支持人员为国内用户提供完善的售前和售后技术服务，同时也可以得到FLOMERICS 公司全球技术专家的支持。

FLOMERICS 公司一贯非常重视技术服务，我们坚定在全球任何一个地区开展业务之前都会遵循一个原则：那就是在配备好具有专业技术的工程师后才开始该类产品的销售，并且自始至终将良好的服务提供给每一位支持我们的客户。
