常用的拓扑电路

一种三电平dcdc变流器的拓扑电路及共模电压抑制方法三电平DC-DC变流器（Three-Level DC-DC Converter）是一种常用于直流电源系统的拓扑电路，在不同电压级别之间进行能量转换的过程中起着重要作用。

本文将介绍三电平DC-DC变流器的拓扑电路以及共模电压抑制方法。

三电平DC-DC变流器的拓扑电路通常由两个半桥组成，每个半桥由两个功率开关和两个二极管构成。

其中，频率调制技术（PWM）被应用于实现灵活的电压调节和高效能量转换。

利用PWM技术，通过调整开关频率和占空比，可以控制输出电压的大小和方向，实现电能转换。

为了控制电压和电流的平稳输出，同时减少电磁干扰和电压波动，共模电压抑制方法被引入到三电平DC-DC变流器中。

共模电压是指在电路的不同部分之间存在的相对于地的电压差。

当共模电压过高时，可能会导致设备损坏或工作不稳定。

因此，必须采取措施来抑制共模电压的出现。

一种常见的共模电压抑制方法是使用滤波电感和电容的组合构建低通滤波器。

滤波器的作用是通过阻断高频部分的信号从而抑制共模电压的干扰。

滤波器的设计应该考虑电流和频率范围，并具有良好的抑制性能。

此外，通过合理布局和绝缘设计，可以降低共模电压的出现。

在电路设计过程中，仔细选择和布置元件、降低电磁干扰以及采用适当的绝缘措施，可以有效减少共模电压的影响。

综上所述，三电平DC-DC变流器的拓扑电路及共模电压抑制方法对于直流电源系统具有重要意义。

通过合理设计和控制，可以确保稳定可靠的能量转换，并减少共模电压对电路的影响。

在实际应用中，需要根据具体要求和特定场景进行适当调整和改进，以实现最佳性能。

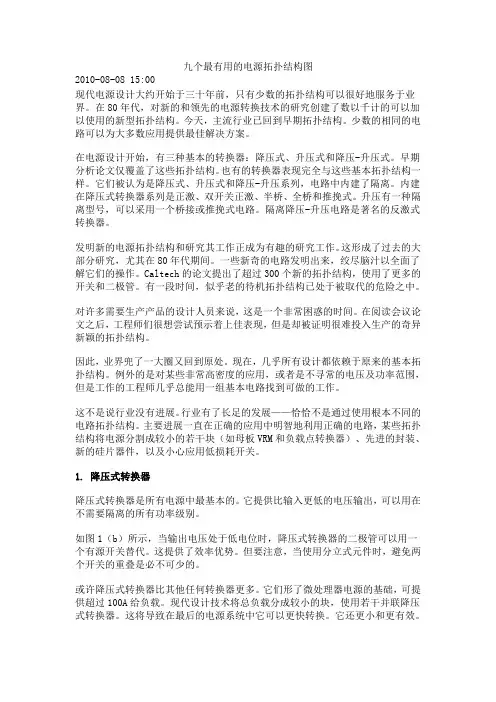

九个最有用的电源拓扑结构图2010-08-08 15:00现代电源设计大约开始于三十年前，只有少数的拓扑结构可以很好地服务于业界。

在80年代，对新的和领先的电源转换技术的研究创建了数以千计的可以加以使用的新型拓扑结构。

今天，主流行业已回到早期拓扑结构。

少数的相同的电路可以为大多数应用提供最佳解决方案。

在电源设计开始，有三种基本的转换器：降压式、升压式和降压-升压式。

早期分析论文仅覆盖了这些拓扑结构。

也有的转换器表现完全与这些基本拓扑结构一样。

它们被认为是降压式、升压式和降压-升压系列，电路中内建了隔离。

内建在降压式转换器系列是正激、双开关正激、半桥、全桥和推挽式。

升压有一种隔离型号，可以采用一个桥接或推挽式电路。

隔离降压-升压电路是著名的反激式转换器。

发明新的电源拓扑结构和研究其工作正成为有趣的研究工作。

这形成了过去的大部分研究，尤其在80年代期间。

一些新奇的电路发明出来，绞尽脑汁以全面了解它们的操作。

Caltech的论文提出了超过300个新的拓扑结构，使用了更多的开关和二极管。

有一段时间，似乎老的待机拓扑结构已处于被取代的危险之中。

对许多需要生产产品的设计人员来说，这是一个非常困惑的时间。

在阅读会议论文之后，工程师们很想尝试预示着上佳表现，但是却被证明很难投入生产的奇异新颖的拓扑结构。

因此，业界兜了一大圈又回到原处。

现在，几乎所有设计都依赖于原来的基本拓扑结构。

例外的是对某些非常高密度的应用，或者是不寻常的电压及功率范围，但是工作的工程师几乎总能用一组基本电路找到可做的工作。

这不是说行业没有进展。

行业有了长足的发展——恰恰不是通过使用根本不同的电路拓扑结构。

主要进展一直在正确的应用中明智地利用正确的电路，某些拓扑结构将电源分割成较小的若干块（如母板VRM和负载点转换器）、先进的封装、新的硅片器件，以及小心应用低损耗开关。

1. 降压式转换器降压式转换器是所有电源中最基本的。

它提供比输入更低的电压输出，可以用在不需要隔离的所有功率级别。

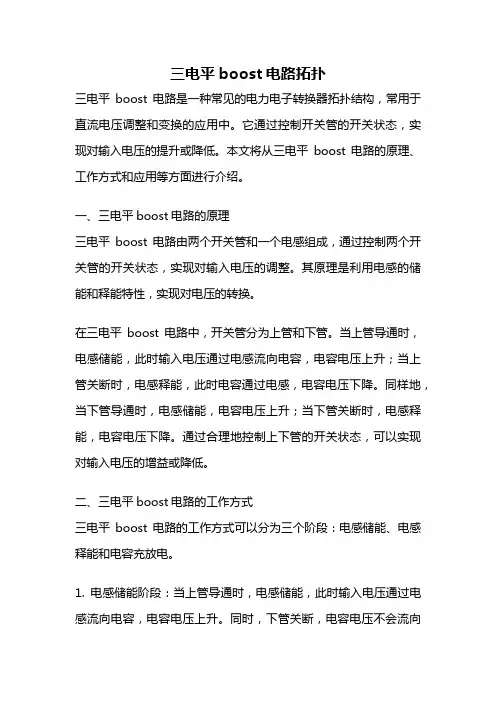

三电平boost电路拓扑三电平boost电路是一种常见的电力电子转换器拓扑结构，常用于直流电压调整和变换的应用中。

它通过控制开关管的开关状态，实现对输入电压的提升或降低。

本文将从三电平boost电路的原理、工作方式和应用等方面进行介绍。

一、三电平boost电路的原理三电平boost电路由两个开关管和一个电感组成，通过控制两个开关管的开关状态，实现对输入电压的调整。

其原理是利用电感的储能和释能特性，实现对电压的转换。

在三电平boost电路中，开关管分为上管和下管。

当上管导通时，电感储能，此时输入电压通过电感流向电容，电容电压上升；当上管关断时，电感释能，此时电容通过电感，电容电压下降。

同样地，当下管导通时，电感储能，电容电压上升；当下管关断时，电感释能，电容电压下降。

通过合理地控制上下管的开关状态，可以实现对输入电压的增益或降低。

二、三电平boost电路的工作方式三电平boost电路的工作方式可以分为三个阶段：电感储能、电感释能和电容充放电。

1. 电感储能阶段：当上管导通时，电感储能，此时输入电压通过电感流向电容，电容电压上升。

同时，下管关断，电容电压不会流向输出端，保持在低电平。

2. 电感释能阶段：当上管关断时，电感释能，此时电容通过电感，电容电压下降。

同时，下管导通，电容电压继续下降，将能量传递到输出端。

3. 电容充放电阶段：当下管导通时，电容充电，此时电容电压上升。

同时，上管关断，电容电压继续上升，并将能量传递到输出端。

通过不断循环上述三个阶段，实现对输入电压的转换和调整。

三、三电平boost电路的应用三电平boost电路具有输入电压范围广、输出电压可调、效率高等优点，因此在电力电子转换器中得到广泛应用。

1. 直流电压调整：三电平boost电路可以实现对直流电压的提升或降低，常用于电力系统中对直流电压进行调整和变换。

2. 高压变换：三电平boost电路可以将低压直流电源转换为高压直流电源，广泛应用于电力变换器和高压电源等领域。

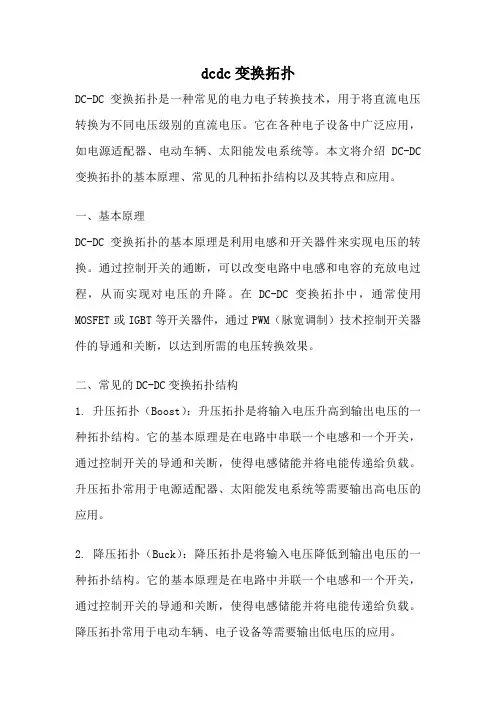

dcdc变换拓扑DC-DC变换拓扑是一种常见的电力电子转换技术，用于将直流电压转换为不同电压级别的直流电压。

它在各种电子设备中广泛应用，如电源适配器、电动车辆、太阳能发电系统等。

本文将介绍DC-DC 变换拓扑的基本原理、常见的几种拓扑结构以及其特点和应用。

一、基本原理DC-DC变换拓扑的基本原理是利用电感和开关器件来实现电压的转换。

通过控制开关的通断，可以改变电路中电感和电容的充放电过程，从而实现对电压的升降。

在DC-DC变换拓扑中，通常使用MOSFET或IGBT等开关器件，通过PWM（脉宽调制）技术控制开关器件的导通和关断，以达到所需的电压转换效果。

二、常见的DC-DC变换拓扑结构1. 升压拓扑（Boost）：升压拓扑是将输入电压升高到输出电压的一种拓扑结构。

它的基本原理是在电路中串联一个电感和一个开关，通过控制开关的导通和关断，使得电感储能并将电能传递给负载。

升压拓扑常用于电源适配器、太阳能发电系统等需要输出高电压的应用。

2. 降压拓扑（Buck）：降压拓扑是将输入电压降低到输出电压的一种拓扑结构。

它的基本原理是在电路中并联一个电感和一个开关，通过控制开关的导通和关断，使得电感储能并将电能传递给负载。

降压拓扑常用于电动车辆、电子设备等需要输出低电压的应用。

3. 升降压拓扑（Buck-Boost）：升降压拓扑可以实现输入电压的升降转换。

它的基本原理是通过控制开关的导通和关断，使得电感储能并根据需要将电能传递给负载。

升降压拓扑常用于电动车辆、太阳能发电系统等需要输出可调电压的应用。

4. 反激拓扑（Flyback）：反激拓扑是一种常见的隔离型DC-DC变换拓扑。

它的基本原理是通过储能电感和开关器件的控制，将输入电压转换为输出电压。

反激拓扑具有隔离性能好、结构简单等特点，广泛应用于电源适配器、LED照明等领域。

三、DC-DC变换拓扑的特点和应用1. 高效性：DC-DC变换拓扑具有高转换效率的特点，可以将输入电压有效地转换为输出电压，减少能量的损耗。

三电平移相全桥拓扑-概述说明以及解释1. 引言1.1 概述随着电力系统的不断发展和电子技术的快速进步，电力变换和传输技术也在不断更新和改变。

在现代电力系统中，为了满足能源转换和传输的高效性和可靠性要求，采用了多种不同的拓扑结构。

其中，三电平移相全桥拓扑是一种重要且常用的拓扑结构。

三电平移相全桥拓扑是一种用于电力变换的拓扑结构，其设计旨在提高能源转换的效率和可靠性。

它是由三个电平移相全桥电路组成，每个电路中包含有多个功率开关器件和能量存储元件。

通过合理控制这些功率开关器件的开关状态，三电平移相全桥可以实现对输入电源的变换和控制，进而将能量传输到所需的负载上。

与传统的单电平全桥拓扑相比，三电平移相全桥拓扑具有许多优势。

首先，它可以提供更高的功率密度和更低的电压应力，减小了功率开关器件的损耗和热度。

其次，三电平移相全桥拓扑可以降低电磁干扰和谐波失真，提高电力系统的稳定性和可靠性。

此外，借助现代功率电子器件的快速开关特性，它还能够实现高频谐振和轻负载工作，进一步提高了系统的效率和性能。

在本文中，我们将深入探讨三电平移相全桥拓扑的关键原理和工作机制。

我们将介绍其基本结构和工作模式，并重点讨论其优点和在电力系统中的应用。

此外，我们还将讨论相关的控制策略和技术，以及三电平移相全桥拓扑的未来发展方向。

通过对这些内容的全面分析和研究，我们可以更好地理解三电平移相全桥拓扑在电力变换和传输中的重要性和价值，为电力系统的设计和优化提供参考和指导。

1.2 文章结构文章结构部分的内容可以包括以下内容：文章结构是指整篇文章的组织和布局方式，为读者提供了一个清晰的阅读指南。

本文将按照以下结构组织：1. 引言：介绍三电平移相全桥拓扑的背景和重要性，并概述本文的主要内容。

2. 正文：深入讲解三电平移相全桥拓扑的相关要点，包括以下内容：2.1 三电平移相全桥拓扑要点1：详细介绍该拓扑结构的原理、特点和工作原理。

包括对拓扑结构中的各个组成部分（如IGBT、二极管等）的功能和作用进行阐述。

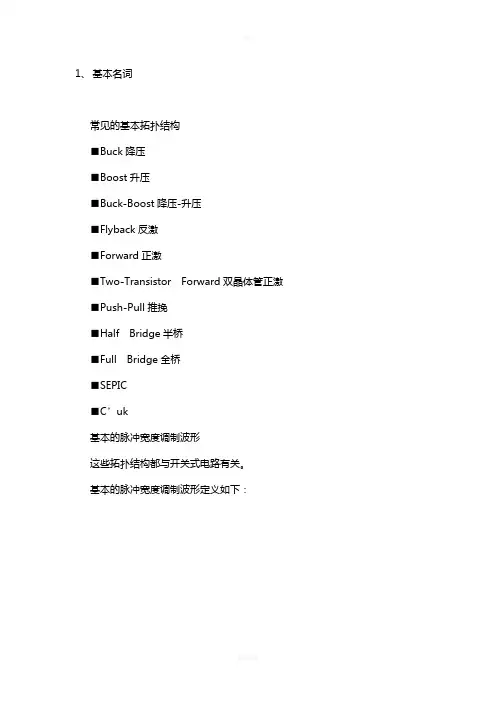

1、基本名词常见的基本拓扑结构■Buck降压■Boost升压■Buck-Boost降压-升压■Flyback反激■Forward正激■Two-Transistor Forward双晶体管正激■Push-Pull推挽■Half Bridge半桥■Full Bridge全桥■SEPIC■C’uk基本的脉冲宽度调制波形这些拓扑结构都与开关式电路有关。

基本的脉冲宽度调制波形定义如下：2、Buck降压特点■把输入降至一个较低的电压。

■可能是最简单的电路。

■电感/电容滤波器滤平开关后的方波。

■输出总是小于或等于输入。

■输入电流不连续(斩波)。

■输出电流平滑。

3、Boost升压特点■把输入升至一个较高的电压。

■与降压一样，但重新安排了电感、开关和二极管。

■输出总是比大于或等于输入(忽略二极管的正向压降)。

■输入电流平滑。

■输出电流不连续(斩波)。

4、Buck-Boost降压-升压特点■电感、开关和二极管的另一种安排方法。

■结合了降压和升压电路的缺点。

■输入电流不连续(斩波)。

■输出电流也不连续(斩波)。

■输出总是与输入反向(注意电容的极性)，但是幅度可以小于或大于输入。

■“反激”变换器实际是降压-升压电路隔离（变压器耦合）形式。

5、Flyback反激特点■如降压-升压电路一样工作，但是电感有两个绕组，而且同时作为变压器和电感。

■输出可以为正或为负，由线圈和二极管的极性决定。

■输出电压可以大于或小于输入电压，由变压器的匝数比决定。

■这是隔离拓扑结构中最简单的■增加次级绕组和电路可以得到多个输出。

6、Forward正激特点■降压电路的变压器耦合形式。

■不连续的输入电流，平滑的输出电流。

■因为采用变压器，输出可以大于或小于输入，可以是任何极性。

■增加次级绕组和电路可以获得多个输出。

■在每个开关周期中必须对变压器磁芯去磁。

常用的做法是增加一个与初级绕组匝数相同的绕组。

■在开关接通阶段存储在初级电感中的能量，在开关断开阶段通过另外的绕组和二极管释放。

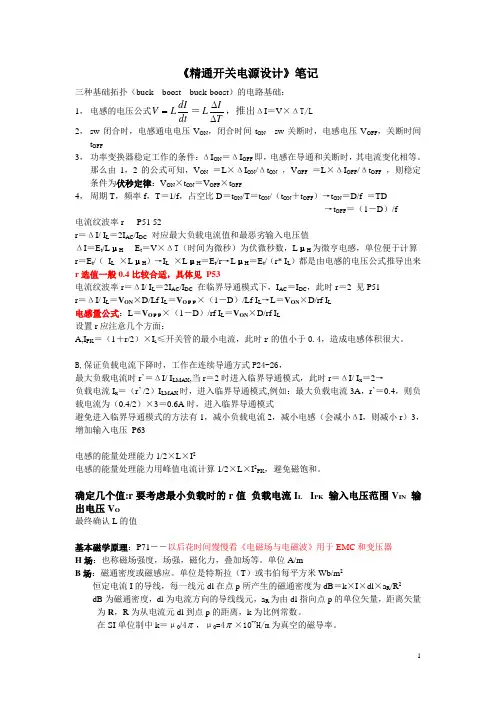

《精通开关电源设计》笔记三种基础拓扑（buck boost buck-boost ）的电路基础： 1， 电感的电压公式dtdILV =＝T I L ∆∆，推出ΔI ＝V ×ΔT/L2， sw 闭合时，电感通电电压V ON ，闭合时间t ON sw 关断时，电感电压V OFF ，关断时间t OFF3， 功率变换器稳定工作的条件：ΔI ON ＝ΔI OFF 即，电感在导通和关断时，其电流变化相等。

那么由1，2的公式可知，V ON ＝L ×ΔI ON /Δt ON ，V OFF ＝L ×ΔI OFF /Δt OFF ，则稳定条件为伏秒定律：V ON ×t ON ＝V OFF ×t OFF4， 周期T ，频率f ，T ＝1/f ，占空比D ＝t ON /T ＝t ON /（t ON ＋t OFF ）→t ON ＝D/f ＝TD→t OFF ＝（1－D ）/f电流纹波率r P51 52r ＝ΔI/ I L ＝2I AC /I DC 对应最大负载电流值和最恶劣输入电压值ΔI ＝E t /L μH E t ＝V ×ΔT （时间为微秒）为伏微秒数，L μH 为微亨电感，单位便于计算 r ＝E t /（ I L ×L μH ）→I L ×L μH ＝E t /r →L μH ＝E t /（r* I L ）都是由电感的电压公式推导出来 r 选值一般0.4比较合适，具体见 P53电流纹波率r ＝ΔI/ I L ＝2I AC /I DC 在临界导通模式下，I AC ＝I DC ，此时r ＝2 见P51 r ＝ΔI/ I L ＝V ON ×D/Lf I L ＝V O ＦＦ×（1－D ）/Lf I L →L ＝V ON ×D/rf I L 电感量公式：L ＝V O ＦＦ×（1－D ）/rf I L ＝V ON ×D/rf I L 设置r 应注意几个方面：A,I PK ＝（1＋r/2）×I L ≤开关管的最小电流，此时r 的值小于0.4，造成电感体积很大。

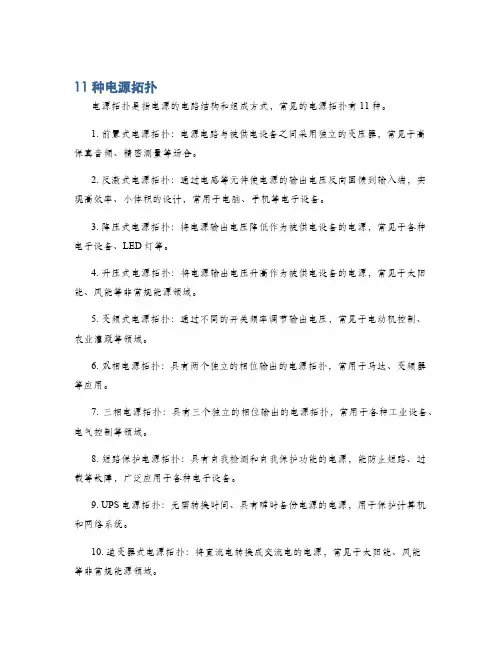

11种电源拓扑
电源拓扑是指电源的电路结构和组成方式，常见的电源拓扑有11种。

1. 前置式电源拓扑：电源电路与被供电设备之间采用独立的变压器，常见于高保真音频、精密测量等场合。

2. 反激式电源拓扑：通过电感等元件使电源的输出电压反向回馈到输入端，实现高效率、小体积的设计，常用于电脑、手机等电子设备。

3. 降压式电源拓扑：将电源输出电压降低作为被供电设备的电源，常见于各种电子设备、LED灯等。

4. 升压式电源拓扑：将电源输出电压升高作为被供电设备的电源，常见于太阳能、风能等非常规能源领域。

5. 变频式电源拓扑：通过不同的开关频率调节输出电压，常见于电动机控制、农业灌溉等领域。

6. 双相电源拓扑：具有两个独立的相位输出的电源拓扑，常用于马达、变频器等应用。

7. 三相电源拓扑：具有三个独立的相位输出的电源拓扑，常用于各种工业设备、电气控制等领域。

8. 短路保护电源拓扑：具有自我检测和自我保护功能的电源，能防止短路、过载等故障，广泛应用于各种电子设备。

9. UPS电源拓扑：无需转换时间、具有瞬时备份电源的电源，用于保护计算机和网络系统。

10. 逆变器式电源拓扑：将直流电转换成交流电的电源，常见于太阳能、风能
等非常规能源领域。

11. 增加附加功能的电源拓扑：如加入滤波器、降噪电路等功能的电源。

几种常见的开关电源拓扑结构及应用什么是拓扑呢?所谓电路拓扑就是功率器件和电磁元件在电路中的连接方式，而磁性元件设计，闭环补偿电路设计及其他所有电路元件设计都取决于拓扑。

最基本的拓扑是Buck(降压式)、Boost(升压式)和Buck/Boost(升/降压)，单端反激(隔离反激)，正激、推挽、半桥和全桥变化器。

下面简单介绍一下常用的开关电源拓扑结构。

Buck电路首先我们要讲的就是Buck电路。

Buck电路也成为降压(step-down)变换器。

它的电路图是下面这样的：晶体管，二极管，电感，电容和负载构成了主回路，下方的控制回路一般采用PWM(脉冲宽度调制)芯片控制占空比决定晶体管的通断。

Buck电路的功能是把直流电压Ui转换成直流电压Uo，实现降压目的。

展开剩余88%反激变换器反激式开关电源是指使用反激高频变压器隔离输入输出回路的开关电源，与之对应的有正激式开关电源。

反激(FLY BACK)，具体是指当开关管接通时，输出变压器充当电感，电能转化为磁能，此时输出回路无电流;相反，当开关管关断时，输出变压器释放能量，磁能转化为电能，输出回来中有电流。

反激式开关电源中，输出变压器同时充当储能电感，整个电源体积小、结构简单，所以得到广泛应用。

应用最多的是单端反激式开关电源。

优点：元器件少、电路简单、成本低、体积小，可同时输出多路互相隔离的电压;缺点：开关管承受电压高，输出变压器利用率低，不适合做大功率电源。

Boost电路Boost(升压)电路是最基本的反激变换器。

Boost变换器又称为升压变换器、并联开关电路、三端开关型升压稳压器。

上面的图就是Boost电路图。

Boost电路是一个升压电路，它的输出电压高于输入电压。

Buck/Boost变换器Buck/Boost变换器：也叫做升降压式变换器，是一种输出电压既可低于也可高于输入电压的单管不隔离直流变换器，但它的输出电压的极性与输入电压相反。

Buck/Boost变换器可以看做是Buck变换器和Boost变换器串联而成，合并了开关管。
