DC-DC电源拓扑及其工作模式讲解一、DC-DC电源基本拓扑分类：开关电源的三种基本拓扑结构有Buck、Boost、Buck-boost（反极性Boost）。
如果电感连接到地，就构成了升降压变换器，如果电感连接到输入端，就构成了升压变换器。
如果电感连接到输出端，就构成了降压变换器。
基本拓扑图如下：1.Buck2.Boost3.Buck-Boost二、DC-DC复杂拓扑结构1.反激隔离电源（FlyBack）另外有些隔离电源拓扑就是通过基本拓扑增加变压器或者变化得到的，例如反激隔离电源（FlyBack）。
2.Buck+Boost拓扑本质是用一个降压“加上”一个升压，来实现升降压。
SEPIC拓扑：集成了Boost和Flyback拓扑结构3.Cuk、Sepic、Zeta拓扑通过基本拓扑直接组合，形成了三个有实用价值的拓扑结构：Cuk、Sepic、Zeta。
Cuk的本质是Boost变换器和Buck变换器串联，Sepic的本质是Boost和Buck-Boost串联，Zeta可以看成Buck和Buck-Boost串联。
但是里面有些细节按照电流的方向在演进的过程中调整了二极管的方向，两极串联拓扑节省了复用的器件。
通过这样串联和演进，产生了新的三个电源拓扑。
同时，如果我们把同步Buck拓扑串联同步Boost可以形成四开关Buck-Boost拓扑。
4.四开关Buck-Boost拓扑同时，如果我们把同步Buck拓扑串联同步Boost可以形成四开关Buck-Boost拓扑5.反激、正激、推挽拓扑的演进利用变压器代替电感，可以把Boost演进为一个新拓扑FlyBack即反激变换器（反激的公式来看又是很像Buck-Boost，这里变压器不同于电感，也有说法会说反激是Buck-Boost变过来的）。
可以把Buck电路的开关通过一个变压器进行能量传递，就形成正激变换器。
将两个正激变换器进行并联，可以形成推挽拓扑。
正激的变压器，是直接输送能量过去，而不是像反激变压器那样传递能量。
dcdc常用电路拓扑结构
DCDC常用电路拓扑结构是现代电力转换技术中的关键部分，被广泛应用于各
种电子设备的电源系统。
DCDC转换器主要用于将直流电压转换为其他电压级别的直流电压，以满足不同电子设备对电源的需求。
以下是一些常见的DCDC电路拓
扑结构：
1. 正激式转换器：正激式转换器采用周期性开关控制，在输入电压周期性切换
时将能量传递到输出电路。
常见的正激式转换器包括Buck和Boost转换器，它们
可以将输入电压降低或提高到所需的输出电压。
2. 反激式转换器：反激式转换器也使用周期性开关控制，但是输入和输出之间
通过变压器进行能量传递。
反激式转换器在电源适配器和低功率设备中广泛使用。
3. 前馈式转换器：前馈式转换器将输入电能分配到多个转换器，以实现较高的
效率和较低的电磁干扰。
前馈式转换器适用于高功率应用，如电动汽车充电器和工业电源系统。
4. 半桥和全桥转换器：半桥和全桥转换器将高频信号应用到精确控制的开关上，以产生所需输出电压。
它们常用于数码产品和电信设备中。
需要注意的是，以上只是一些常见的DCDC电路拓扑结构，实际应用中还有更多的变种和组合。
选择适当的电路拓扑结构需要考虑功率需求、效率要求、成本和尺寸等因素，以确保电源系统的稳定性和可靠性。
一种三电平dcdc变流器的拓扑电路及共模电压抑制方法三电平DC-DC变流器（Three-Level DC-DC Converter）是一种常用于直流电源系统的拓扑电路，在不同电压级别之间进行能量转换的过程中起着重要作用。
本文将介绍三电平DC-DC变流器的拓扑电路以及共模电压抑制方法。
三电平DC-DC变流器的拓扑电路通常由两个半桥组成，每个半桥由两个功率开关和两个二极管构成。
其中，频率调制技术（PWM）被应用于实现灵活的电压调节和高效能量转换。
利用PWM技术，通过调整开关频率和占空比，可以控制输出电压的大小和方向，实现电能转换。
为了控制电压和电流的平稳输出，同时减少电磁干扰和电压波动，共模电压抑制方法被引入到三电平DC-DC变流器中。
共模电压是指在电路的不同部分之间存在的相对于地的电压差。
当共模电压过高时，可能会导致设备损坏或工作不稳定。
因此，必须采取措施来抑制共模电压的出现。
一种常见的共模电压抑制方法是使用滤波电感和电容的组合构建低通滤波器。
滤波器的作用是通过阻断高频部分的信号从而抑制共模电压的干扰。
滤波器的设计应该考虑电流和频率范围，并具有良好的抑制性能。
此外，通过合理布局和绝缘设计，可以降低共模电压的出现。
在电路设计过程中，仔细选择和布置元件、降低电磁干扰以及采用适当的绝缘措施，可以有效减少共模电压的影响。
综上所述，三电平DC-DC变流器的拓扑电路及共模电压抑制方法对于直流电源系统具有重要意义。
通过合理设计和控制，可以确保稳定可靠的能量转换，并减少共模电压对电路的影响。
在实际应用中，需要根据具体要求和特定场景进行适当调整和改进，以实现最佳性能。
Uc3846详解大功率DC/DC变换器主电路拓扑有很多种，诸如双管正激式、推挽式、半桥式和全桥式等。
控制芯片的种类也非常多，主要分为电流控制型与电压控制型两大类。
电压控制型只对输出电压采样，作为反馈信号进行闭环控制，采用PWM技术调节输出电压，从控制理论的角度看，这是一种单环控制系统。
电流控制型是在电压控制型的基础上，增加一个电流负反馈环节，使其成为双环控制系统，从而提高了电源的性能。
根据对各种拓扑和控制方式的技术成熟程度，工程化实现难度，电气性能以及成本等指标的比较，本文选用半桥式DC/DC变换器作为主电路，电流型PWM控制芯片UC3846作为该系统的控制单元。
1 电压控制型脉宽调制器和电流控制型脉宽调制器[1]图1为电压控制型变换器的原理框图。
电源输出电压的采样反馈值Vf与参考电压Vr进行比较放大，得到误差信号Ve，它与锯齿波信号比较后，PWM比较器输出PWM控制信号，经驱动电路驱动开关管通断，产生高频方波电压，由高频变压器传输至副方，经整流滤波得到所需要的电压。
改变电压给定Vr，即可改变输出电压Vo。
图2为电流控制型变换器的原理框图。
恒频时钟脉冲置位R－S锁存器，输出高电平，开关管导通，变压器原边的电流线性增大，当电流在采样电阻Rs上的压降Vs达到Ve时，PWM比较器翻转，输出高电平，锁存器复位，驱动信号变低，开关管关断，直到下一个时钟脉冲使R－S锁存器置位。
电路就是这样逐个地检测和调节电流脉冲的。
当电源输入电压和/或负载发生变化时，两种控制类型的动态响应速度是不同的。
如果电压升高，则开关管的电流增长速度变快。
对电流控制型而言，只要电流脉冲一达到设定的幅值，脉宽比较器就动作，开关管关断，保证了输出电压的稳定。
对电压控制型而言，检测电路对电流的变化没有直接的反映，一直等到输出电压发生变化后才去调节脉宽，由于滤波电路的滞后效应，这种变化需要多个周期后才能表现出来，显然动态响应速度要慢得多，且输出电压的稳定性也受到一定的影响。
摘要：首先阐述了三电平DC/DC变换器拓扑的推导过程，给出了6种非隔离三电平DC/DC变换器和5种隔离三电平DC/DC变换器拓扑结构；分析了三电平DC/DC变换器中，如何设计滤波电路的参数以提高其动态品质；最后以Buck三电平变换器和Buck Boost三电平变换器为例，分析了滑模控制在三电平DC/DC变换器中的应用前景。
关键词：三电平；DC/DC变换器；滑模控制1 引言J.Renes Pinheiro于1992年提出了零电压开关三电平DC/DC变换器[1]，该变换器的开关应力为输入直流电压的1/2，非常适合于输入电压高、输出功率大的应用场合。
因此，三电平DC/DC变换器引起了广泛关注，得到了长足发展。
目前，三电平技术在已有的DC/DC 变换器中，均得到了很好的应用。
部分三电平DC/DC变换器在降低开关应力的同时，还大大减小了滤波器的体积，提高了变换器的动态特性。
三电平技术的应用，充分体现了“采用有源控制的方式减小无源元件体积”的学术思想。
2 三电平DC/DC变换器拓扑的推导与发展2.1 三电平两种开关单元文献[2]分析了三电平DC/DC变换器的推导过程：用2只开关管串联代替1只开关管以降低电压应力，并引入1只箝位二极管和箝位电压源(它被均分为两个相等的电压源)确保2只开关管电压应力均衡。
电路中开关管的位置不同，其箝位电压源与箝位二极管的接法也不同。
文中提取出2个三电平开关单元如图1所示。
图1(a)中，箝位二极管的阳极与箝位电压源的中点相连，称之为阳极单元；图1(b)中，箝位二极管的阴极与箝位电压源的中点相连，称之为阴极单元。
2.2 六种非隔离三电平DC/DC变换器三电平DC/DC变换器的推导过程可以总结为以下三个步骤：一是将基本变换器的开关管替换为相互串联的2只开关管；二是寻找或构成箝位电压源；三是从箝位电压源的中点引入1只箝位二极管到相互串联的2只开关管的中点，箝位二极管的放置与2只开关管与箝位电压源联接的地方有关。
光伏逆变器的dcdc拓扑1.引言1.1 概述光伏逆变器是将光伏电池发出的直流电能转换为交流电能的装置。
其核心部分是DC-DC拓扑，它能够实现对直流电压进行有效的调整和转换，以满足逆变器和光伏电池的工作要求。
DC-DC拓扑是指将一个直流电源的电压转换到另一个电压水平的电路结构。
它是光伏逆变器中的关键组成部分，用于将光伏电池发出的直流电能转换为适合于输送到电网的交流电能。
因此，DC-DC拓扑在光伏逆变器中发挥着至关重要的作用。
光伏逆变器的DC-DC拓扑应用有许多种。
其中比较常见的有升压拓扑、降压拓扑和升降压拓扑。
升压拓扑适用于光伏电池电压较低的情况，能够将低电压的直流电能转换为高电压的直流电能。
降压拓扑适用于光伏电池电压较高的情况，能够将高电压的直流电能转换为低电压的直流电能。
而升降压拓扑则是一种能够实现对直流电压进行升压或降压的多功能拓扑。
总之，光伏逆变器的DC-DC拓扑是光伏电池转换为交流电的核心环节。
它通过有效的电压调整和转换，实现了光伏逆变器和光伏电池之间的协同工作。
掌握不同拓扑的应用特点和优势，对于光伏逆变器的设计和性能提升具有重要意义。
1.2文章结构文章结构部分的内容可以包括以下内容：文章结构部分旨在介绍本文的结构框架，帮助读者了解全文的组织结构和内容安排。
本文分为引言、正文和结论三个部分。
其中引言部分包括概述、文章结构和目的三个小节；正文部分包括DC-DC拓扑概述和光伏逆变器的DC-DC拓扑应用两个小节；结论部分包括总结和展望两个小节。
引言部分首先对光伏逆变器的DC-DC拓扑进行简要概述，介绍其基本概念和作用。
接着，介绍了本文的结构框架，即引言、正文和结论三个部分的内容。
最后，明确了本文的目的，即通过对光伏逆变器的DC-DC 拓扑进行深入研究，揭示其应用领域和重要性。
正文部分首先对DC-DC拓扑进行了全面的概述，包括定义、分类和基本特点等方面的内容。
进一步，详细讨论了光伏逆变器的DC-DC拓扑应用，重点介绍了其在光伏发电系统中的作用和优势。
一种三电平dcdc变流器的拓扑电路及共模电压抑制方法-回复“一种三电平dcdc变流器的拓扑电路及共模电压抑制方法”引言：随着新能源技术的迅速发展，直流电能的应用越来越广泛。
其中，三电平dcdc变流器作为一种常用的电能转换器，可以实现高效率、高可靠性的能量转换。
本文将介绍一种三电平dcdc变流器的拓扑电路及共模电压抑制方法。
第一部分：三电平dcdc变流器的拓扑电路三电平dcdc变流器采用了一种特殊的拓扑结构，能够将直流电源的电压转换为输出电压。
其基本拓扑电路如下：Vdc/，-. ,\ /Iin S1 L1 BT/ \-' '` Vout其中，Vdc为直流电源的电压，Iin为输入电流，S1为开关1，L1为电感，BT为双向开关，Vout为输出电压。
第二部分：共模电压抑制方法在三电平dcdc变流器的运行过程中，由于系统的非线性特性，会产生一些共模电压，给系统带来干扰。
为了抑制这些共模电压，可以采用以下方法：1. 改进开关模式控制策略：传统的开关模式控制策略容易产生较大的共模电压。
可以通过改进控制策略，减小开关频率，降低开关切换带来的电压干扰。
2. 优化滤波电路：合理选择滤波电容和电感参数，可以减小共模电压的产生。
通过降低电容和电感的频率响应，降低共模电压的幅值。
3. 采用绕线剥离技术：在设计电感和变压器时，可以采用绕线剥离技术，将电感和变压器的绕线分离开来，减小共模电压的影响。
4. 使用磁性材料：在设计变压器和电感时，可以使用具有高磁导率的磁性材料，提高磁耦合效率，减小共模电压的产生。
5. 使用干扰抑制电路：在输出端添加合适的干扰抑制电路，可以有效地抑制共模电压的干扰。
结论：三电平dcdc变流器是一种高效率、高可靠性的电能转换器，可以将直流电源的电压转换为输出电压。
然而，在其运行过程中，受系统的非线性特性影响，会产生共模电压干扰。
通过采用改进开关模式控制策略、优化滤波电路、绕线剥离技术、使用磁性材料和添加干扰抑制电路等方法，可以有效地抑制共模电压的产生，提高系统的稳定性和可靠性。

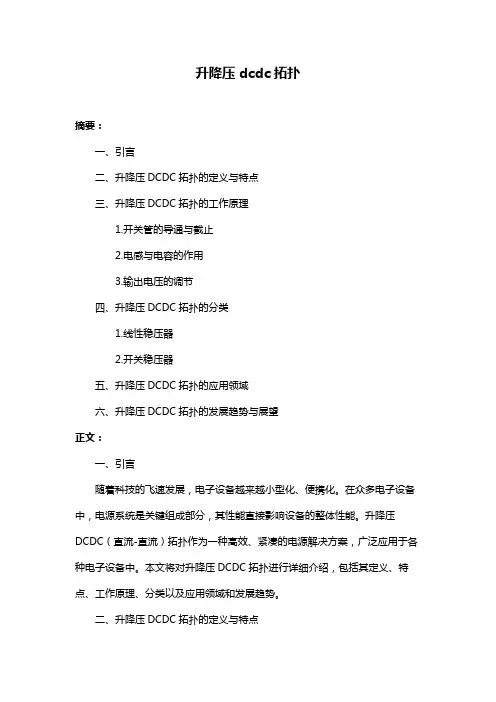

升降压dcdc拓扑摘要：一、引言二、升降压DCDC拓扑的定义与特点三、升降压DCDC拓扑的工作原理1.开关管的导通与截止2.电感与电容的作用3.输出电压的调节四、升降压DCDC拓扑的分类1.线性稳压器2.开关稳压器五、升降压DCDC拓扑的应用领域六、升降压DCDC拓扑的发展趋势与展望正文：一、引言随着科技的飞速发展，电子设备越来越小型化、便携化。
在众多电子设备中，电源系统是关键组成部分，其性能直接影响设备的整体性能。
升降压DCDC（直流-直流）拓扑作为一种高效、紧凑的电源解决方案，广泛应用于各种电子设备中。
本文将对升降压DCDC拓扑进行详细介绍，包括其定义、特点、工作原理、分类以及应用领域和发展趋势。
二、升降压DCDC拓扑的定义与特点升降压DCDC拓扑是一种直流-直流转换器，能够将输入电压转换为稳定的输出电压，以满足不同电子设备的电压需求。
升降压DCDC拓扑的特点是结构简单、效率高、响应速度快，能够适应较宽的输入电压范围。
三、升降压DCDC拓扑的工作原理升降压DCDC拓扑的工作原理主要包括开关管的导通与截止、电感与电容的作用以及输出电压的调节。
在开关管导通时，电感上的电流线性增加；而在开关管截止时，电感上的电流通过二极管和电容放电。
通过控制开关管的导通与截止时间，可以实现输出电压的调节。
四、升降压DCDC拓扑的分类升降压DCDC拓扑主要分为线性稳压器和开关稳压器。
线性稳压器通过调整晶体管的导通程度来实现输出电压的稳定，具有较低的输出电压噪声和较好的负载调整性能，但效率较低。
开关稳压器通过控制开关管的导通与截止来实现输出电压的稳定，具有较高的转换效率和较小的体积，但输出电压噪声较大。
五、升降压DCDC拓扑的应用领域升降压DCDC拓扑广泛应用于各类电子设备，如计算机、通信设备、消费电子、医疗设备等。
在这些设备中，升降压DCDC拓扑起到了稳定输出电压、减小体积、提高系统性能的作用。
六、升降压DCDC拓扑的发展趋势与展望随着科技的不断进步，对电源系统的要求越来越高。
常见DC/DC变换器拓扑综述Sometimes电源网SIMPLY SMARTER™提要：1.非隔离变换器2.隔离变换器非隔离变换器拓扑•BUCK（降压）类型变换器•BOOST （升压）类型变换器•BUCK－BOOST （升降压）类型变换器BUCK（降压）类型变换器基本BUCK变换器基于耦合电感的BUCK变换器BUCK变换器的并联同步整流BUCK变换器吸收电路，来抑制尖峰。
可以采用直接并联，或者交错并联的方法。
多相交错并联可以减少输入输出电流纹波，更为常用。
并联还需要注意的就是均流问题。
改进的办法：二极管模拟技术BUCK（降压）类型变换器的应用1.通信，工业，消费类电子等降压场合，比如POL，VRM2.适配器前级的PFC电路3.LED的驱动•等等BOOST变换器的应用Boost变换器由于动态响应，保护等问题，在应用领域没有BUCK这么广泛。
但是可以用在一些升压的场合。
最为常见的是PFC应用，由于boost输入电流可以连续，结构简单，是PFC电路的主流拓扑这个拓扑，当终导通的时候，可作为间切换。
隔离变换器拓扑1.Flyback2.Forward3.Push Pull4.Half Bridge5.Full Bridge6.ZVS7. ResonantD2，D3也是用来钳位漏感尖峰，并不是用来复位。
原边的电容可以是一个或者两个，稳态时候是一样的，但是启动时候，略有差别。
3.不对称控制方式LLC半桥变换器现在比较流行的谐振变换器。
可以实现比较完全的软开关。
但是由于是变频控制，在适应宽电压输入，以及过流限流方面比较困难。
LLC全桥大功率谐振变换器其他事实上，DC/DC的拓扑还远不止如此，很多拓扑由于不是很常用，不为人熟知，比如CUK，ZETA，推挽正激，四开关推挽，隔离Boost拓扑群，不对称反激变换器，LCC谐振变换器，以及单级PFC，串并联组合拓扑等等。
DC/DC拓扑的分类和选择标准中心论题：•主流电源产品中DC/DC的分析。
•DC/DC 拓扑选择的四种实用标准。
•常用拓扑与四大标准的关系。
•选择四大标准的应用例子。
解决方案：•一个或多个称为电压调整模块应对负载突变下的电压调整。
•多个MOS2FET并联使得导通损耗降至可以承受的范围。
•半桥结构的桥臂实现同一桥臂的两个开关可以互相利用。
•同步整流技术实现低电压输出。
引言电力电子产品一般都可以分解成AC/DC、DC/DC 和DC/AC三种变换类中的一种或多种，每一种变换类又有很多种拓扑结构，其中以DC/DC 的拓扑结构最多，目前研究的也最多。
DC/DC 拓扑发展到现在已不乏许多经典拓扑，然而目前仍有新的拓扑陆续问世。
对于大多数电源产品的设计者来说，挑选合适的DC/DC 拓扑是一项非常艰巨的任务，但是目前还没有系统、简单、有效的DC/DC 拓扑筛选标准。
所以，提出合适的DC/DC拓扑的评价、筛选标准是非常有必要的。
根据此标准电源产品设计者可以对大量的DC/DC 拓扑进行初次的筛选，挑选出少数几种适合某个特定产品的DC/DC拓扑，将大大节省时间，提高挑选的准确性。
主流电源产品中DC/DC的分析目前世界上电源产品中DC/DC部分已经成为最主要、最核心的部分。
通信设备、电脑设备的供电大多数是直流电压供电。
目前照明虽然还是以交流电压供电为主，技术(主要是白光合成技术) 的发展以及应用领域的扩展，直流电压供电的产品额会逐渐扩大。
此外目前的高强度气体放电灯的驱动器中也通常有DC/DC 环节。
目前的通信设备电源和电脑服务器电源通常采用分布式电源结构(distributed power system ，DPS) ，如图1(a) 所示。
首先220V 或110V 市电经过PFC电路变换成400V 的直流电压；然后由一个功率相对比较大的一次DC/DC 变换器，将400V 的直流电压变换成48 V24 V(48V 或24V) 的直流电压给通信或服务器的主设备供电。
双向dcdc拓扑结构（最新版）目录1.双向 dcdc 拓扑结构的概述2.双向 dcdc 拓扑结构的工作原理3.双向 dcdc 拓扑结构的应用场景4.双向 dcdc 拓扑结构的优缺点5.双向 dcdc 拓扑结构的发展前景正文一、双向 dcdc 拓扑结构的概述双向 dcdc 拓扑结构，全称为双馈直流 - 直流变换器拓扑结构，是一种在电力电子领域广泛应用的变换器拓扑结构。
该结构主要由两个直流- 直流变换器组成，通过双向电力电子开关实现两个变换器之间的双向能量流动。
二、双向 dcdc 拓扑结构的工作原理双向 dcdc 拓扑结构主要由两个直流 - 直流变换器组成，分别为正向变换器和反向变换器。
正向变换器将输入电压转换为正向输出电压，反向变换器将输入电压转换为反向输出电压。
通过控制两个变换器的开关，可以实现能量的双向流动。
三、双向 dcdc 拓扑结构的应用场景双向 dcdc 拓扑结构在电力电子领域具有广泛的应用，如分布式发电系统、储能系统、电动汽车充电系统等。
在这些应用中，双向 dcdc 拓扑结构可以实现直流电压的双向调节和能量管理，提高系统的整体效率和稳定性。
四、双向 dcdc 拓扑结构的优缺点双向 dcdc 拓扑结构具有以下优点：1.能实现直流电压的双向调节，满足不同应用场景的需求；2.系统效率高，损耗小；3.结构简单，易于实现和控制。
然而，双向 dcdc 拓扑结构也存在一些缺点：1.系统存在两个变换器，成本相对较高；2.控制策略较为复杂，需要考虑两个变换器之间的协同控制。
五、双向 dcdc 拓扑结构的发展前景随着电力电子技术的不断发展，双向 dcdc 拓扑结构在分布式发电、储能系统等领域的应用将越来越广泛。
开关电源DC/DC变换器拓扑结构全集
给出六种基本DC/DC变换器拓扑
依次为buck,boost,buck-boost,cuk,zeta,sepic变换器
半桥变换器也是双端变换器,以上是两种拓扑。
半桥开关管电压应力为输入电压.而且由于另外一个桥臂上的电容,具有抗偏磁能力,但是对于上面一种拓扑,通常还会加隔直电容来提高抗偏磁能力.但是如果采用峰值电流控制,要注意一个问题,就是有可能会导致电容安秒不平衡的问题.要需要其他方法来解决。
半桥变换器可以通过不对称控制来实现ZVS,也就是两个管子交替导通,一个占空比为D,另外一个就为1-D.就是所谓的不对称半桥,通常采用下面一种拓扑.对于不对称半桥可以采用峰值电流控制。
正激变换器
绕组复位正激变换器
LCD复位正激变换器
RCD复位正激变换器
有源钳位正激变换器
双管正激
吸收双正激
有源钳位双正激
原边钳位双正激
软开关双正激
推挽变换器
无损吸收推挽变换器
推挽变换器:推挽变换器是双端变换器.其实是两个正激变换器通过变压器耦。
DCDC原理与应用直流直流转换器（DCDC转换器）是一种用于将直流电压转换为其他直流电压的电子器件。
它能够根据输入电压和输出电压的要求，将输入电压上升、降低或保持不变。
DCDC转换器可广泛应用于各种电子设备和电源系统中，提供所需的稳定电压。
DCDC转换器的工作原理可以通过研究其拓扑结构来理解。
以下是几种常见的DCDC转换器拓扑结构及其工作原理：1.手提电子设备中常使用的升压型DCDC转换器：升压型DCDC转换器将输入电压提升到更高的输出电压。
其基本拓扑结构包括一个电感、一个开关器件、一个电容和一个输出滤波器。
当开关器件关闭时，电感中的电流增加并储存能量。
当开关器件打开时，电感中的电流逐渐减小，通过电容和输出滤波器提供给负载。
2.手持无线设备中常使用的降压型DCDC转换器：降压型DCDC转换器将输入电压降低到更低的输出电压。
与升压型相比，降压型DCDC转换器的拓扑结构类似，但输入端和输出端的位置颠倒了。
当开关器件关闭时，电感中的电流逐渐增加。
当开关器件打开时，电感中的电流减小，并通过输出滤波器提供给负载。
3.高性能通讯设备中常使用的反激型DCDC转换器：反激型DCDC转换器可将输入电压变换为相同或不同的输出电压。
它基于变压器的工作原理，包括一个输入电感、一个开关器件、一个变压器、一个二次整流电感和一个输出滤波器。
当开关器件关闭时，输入电感中的电流增加并储存能量。
当开关器件打开时，电感中的电流逐渐减小，通过变压器传输能量，并通过输出滤波器提供给负载。
DCDC转换器的应用非常广泛。
以下是几个常见的应用领域：1.电子设备：DCDC转换器可用于供电电路中，将电池电压转换为各种电子设备所需的稳定电压。
2.电动车充电器：DCDC转换器可用于电动车充电系统中，将交流电压转换为电动车电池所需的直流电压。
3.太阳能发电系统：DCDC转换器可用于太阳能光伏系统中，将太阳能电池板输出的直流电压转换为电网所需的交流电压。
