LOGO语言教材培训课件(完整版)

•
•
•
• •
思考一下
• 怎么在画完图后，让小海龟不留痕迹回家， 并保留屏幕上画好的图形？ （PU HOME） • CLEAN与DRAW命令有什么相同点和不同 点？ • 在学过的命令中，哪些命令后面需要参数， 哪些命令后面不需要参数？ • 小海龟已经能画出很多好看的图形了，但 颜色单一，你能改变它吗？
想一想
• 不用重复命令怎样画正方形和长方形？ • 用重复命令怎样画正方形和长方形？体会一下重 复命令的好处。 • 怎样用重复命令画正三角形？怎样画出顶点朝正 上方的正三角形？画顶点朝正上方的正五边形呢？ 答案：lt 18 repeat 5 [fd 60 rt 72] • 在画上面各正多边形时，你怎样根据多边形的内 角和公式计算旋转角度？[先根据(n-2)*180算出内 角和，再除以n 算出内角，再用“180－内角”算 出外角。旋转的角度就是外角的度数。]
LOGO语言是由美国 麻省理工学院人工智能 实验室于1968年开发成 功的。它的创始人是一 位数学家，名字叫西 蒙· 佩伯特（Seymour Papert ）。又译为 西蒙· 派珀特，或西 蒙· 佩帕特。
什么是LOGO
• LOGO原意是“文字、符号”和“思考”、 “思想”。还有“标记、商标”等意思。
pc logo for windows基础
1、软件的安装 2、界面简介 了解标题栏、菜单栏、工具栏、绘图窗口、小海龟、命 令窗口、提示符（ ？）、光标 （｜）、状态栏以及常见 的工具按钮。 3、了解窗口的各种显示方式以及切换方法 LOGO语言中，可以用各窗口的最大化和还原命令改 变窗口的显示状态，也可以用输入命令的方法改变窗口的 显示状态（窗口界面视图的切换命令）： FS （fullscreen） 全图状态命令，即全图方式。 SS (splitscreen)图文混合状态命令，即图文方式。 TS (textscreen)全文本状态命令，即文本方式。
第2课涉及的几个命令
• • • • • PU（penup）抬笔命令 让海龟把脚抬起来，移动时不画线。 PD (pendown)落笔命令 让海龟把脚落下，移动时画出线来。 HT（hideturtle）藏龟命令 ST (showturtle)显龟命令 CLEAN 清图命令。清除屏幕上的图形，海龟的状态不变。即，只清 除屏幕上的图形，不改变海龟的位臵和方向。(海龟不归位)。 CS (clearscreen)清屏。 清除屏幕上的图形，海龟回母位。但，设臵 的属性仍保留。 例如： setw 20 fd 40 cs fd 50 Draw 初始化命令。 使系统恢复到启动状态。效果是：清屏（绘图窗 口）后，海龟归位，设臵的属性全部初始化，即，海龟回到原点位臵， 头向上，笔粗为1，笔色为黑色。 Home 回家命令。使海龟回到母位。 不清屏，海龟回到屏幕中心。 （带线归位）。例如： fd 60 rt 30 fd 40 home 可以利用带线归位的功能画图，例如： fd 60 rt 90 fd 30 home CT(cleartext)清文本 作用是：清除命令窗口所有文本，“？”提示 符回到第一行。
REPEAT重复命令
重复命令格式： REPEAT 重复次数 [重复内容] P12 看一看 repeat 2 [fd 40 rt 90 fd 80 rt 90] repeat 36 [fd 10 rt 10] 比较一下：repeat 6 [fd 50 rt 60] 与 lt 30 repeat 6 [fd 50 rt 60]
REPEAT命令使用范例
• setpc 2 repeat 12 120] lt 30 pu bk 40 rt 30] • [pu fd 40 rt 30 pd repeat 3[fd 40 rt • setpc 12 repeat 6 [ repeat 2 [fd 30 rt 90 fd 60 rt 90] rt 60]

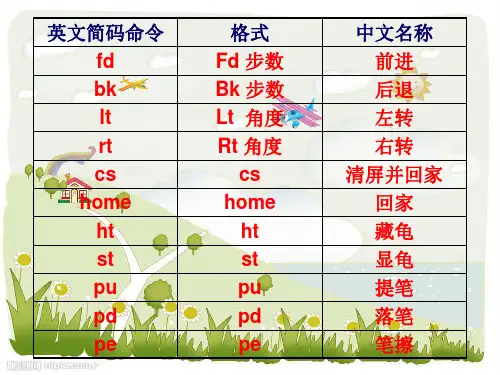

简单的绘图命令
FD(forward) 参数 前进 BK(back) 参数 后退 RT(right) 参数 右转 LT(left) 参数 左转 注意：命令和参数之间必须用空格分开， 执行命令时必须按回车键。
练一练
练习1： 将FD 40 RT 90 连续输入四次，分别回 车，看看画出了什么？将FD 与RT 改为 BK 与LT再操作一次。（连续输入4次）
画圆
如何用REPEAT命令画一个圆呢？ （在LOGO语言中，通常采用 画一个正36边形来近似画圆。我们画圆一般是根据确定圆心和圆的半 径来画，如果圆的半径为r，那么圆的周长就是 2πr 。 这样得到下面 的式子： 36×边长＝2πr 所以， 边长＝2πr÷36＝πr÷18 所以，画圆的公式为： repeat 36[fd 半径*0.174 rt 10] 有了这个式子，只要确定了圆的半径，就可以画出指定半径的圆 了。 例如：画一个半径为10的圆 repeat 36[fd 3.14*10/18 rt 360/36] 即 repeat 36[fd 3.14*10/18 rt 10] 或repeat 36[fd 10*0.174 rt 10] 在LOGO语言中，圆周率π可以写成 PI，系统默认是两位小数。 所以，上面的语句也可以写成 ： repeat 36[fd PI*10/18 rt 10] 提示：若不指定半径，我们常常直接使用这样的命令画圆： repeat 36[fd 边长 rt 10] 如： repeat 36[fd 10 rt 10] 也可以使用这样的两次旋转，使画出的圆更平滑： repeat 36 [rt 5 fd 10 rt 5]
小知识
repeat 命令是可以嵌套的。例如： repeat 4 [ repeat 36[fd 10 rt 10] rt 90] 想一想：这个语句能画出什么图形？ 试一下。然 后改变最外层的旋转角度和旋转次数，再试试。 将用重复命令画的其它图形，加上外部的嵌套 （重复次数自定），看看能画出什么图形。例如： repeat 18 [ repeat 5 [ fd 80 rt 144 ] rt 20] repeat 12 [ repeat 6 [ fd 70 rt 60 ] rt 30] repeat 6[ repeat 6 [ fd 70 rt 60 ] rt 30] 提示：当最外层的旋转次数与旋转角度的积是 360的时候，正好会旋转一周。 若积小于360呢？
用重复命令画正多边形公式
观察下面的列表，可以发现，小海龟在画正多边形时， 重复的次数与转角度数的乘积总是等于360度。 从表中可以看出，画正多边形时，转角的度数是正多 边形的一个外角的度数。在画正多边形时只要用360度除 以边数，就可以得到转角的度数。 画正多边形的公式：REPEAT 边数[FD 边长 RT 360/边数]
重复命令嵌套练习
用重复命令嵌套完成下面的练习，要求旋转 一周： 1、用重复命令画一个圆，并旋转18次。 2、用重复命令画一个正方形，并旋转6次。 3、用重复命令画一个正八边形，并旋转8次。 4、用重复命令画一个五角星，并旋转18次。
重复命令嵌套练习
用重复命令嵌套完成下面的练习，要求旋转一周： 1、用重复命令画一个圆，并旋转18次。 repeat 18 [repeat 36[fd 10 rt 10] rt 20] 或 repeat 18 [repeat 36[rt 5 fd 10 rt 5] rt 20] 或 repeat 18 [repeat 36[rt 5 fd 5 rt 5] lt 20] 2、用重复命令画一个正方形，并旋转6次。 repeat 6 [repeat 4 [fd 100 lt 90] lt 60] 或 repeat 6 [repeat 4 [fd 100 rt 90] rt 60] 3、用重复命令画一个正八边形，并旋转8次。 repeat 8 [repeat 8[fd 50 lt 45] lt 45] 或 repeat 8 [repeat 8[fd 50 rt 45] rt 45] 4、用重复命令画一ห้องสมุดไป่ตู้五角星，并旋转18次。 repeat 18 [repeat 5[fd 120 rt 144] rt 20]
pc logo for windows基础
全图状态时，看不到从键盘上输入的任何命 令，只能看到海龟画图区域。（但，此时，仍然 可以通过键盘输入并执行命令）。这时输入SS命 令，就可以回到图文混合状态了。 LOGO语言命令可以使用简写，如 FORWARD 是前进命令，可以简写为 FD。 在小 学教材中，一般使用的都是简写以便于学生记忆。 再如LEFT 是左转命令，简写为 LT。 RIGHT 是右转命令，简写为 RT。 BACK 是后退命令， 简写为 BK。 LOGO命令不分大小写。
提示：用重复命令画弧的公式： REPEAT 圆心角度数/10 [FD 半径*0.174 RT 10 ] 一般可以这样：REPEAT 圆心角度数/10 [FD 10 RT 10 ]
思考
• REPEAT命令中的中括号可以缺少一个吗？ • 利用重复命令，怎样画出下图呢？
120×3=360
90×4=360 72×5=360 60×6=360 45×8=360
小经验
• 注意：在计算机语言中，除号是/ 乘号是* • 在画正多边形时，边数越多，边长就要越 小些。否则画出的图形会出界导致错乱。
练一练
• 练习画一下正三角形、正方形、正五、六、 七、八、九、十边形。 • 想一想：画正七边形时，转角的度数怎么 表示呢？
REPEAT命令使用范例
• setw 5 setpc 2 repeat 6 [lt 45 repeat 4 [ repeat 9 [fd 10 rt 10] repeat 9 [fd 10 lt 10] rt 90 ] rt 105 ] 或 setw 5 setpc 2 repeat 6 [lt 45 repeat 4 [ repeat 9 [fd 5 rt 10] repeat 9 [fd 5 lt 10] rt 90 ] rt 105 ]
小经验
• 修改错误的方法：在命令状态下，可以用键盘上 的四个光标控制键来移动光标。如果发现命令有 错误，首先将光标移到要删除的字符处，删除字 符，再键入正确的字符。 如果发现某个地方漏打 了字符，例如，命令 RT90在命令与数字之间忘 记输入空格了，可将光标移到字符“9”前，按一 下空格键，命令就变成了RT 90 了。 • 小窍门：使用历史记录运行执行过的命令。在 LOGO语言里，若把光标键移到已经执行过的命 令上，回车，则可再次执行命令。例如：输入 FD 60 RT 90 回车后，用上述方法再执行三次，看 画出了什么图形。
