数字摄影测量实习指导书

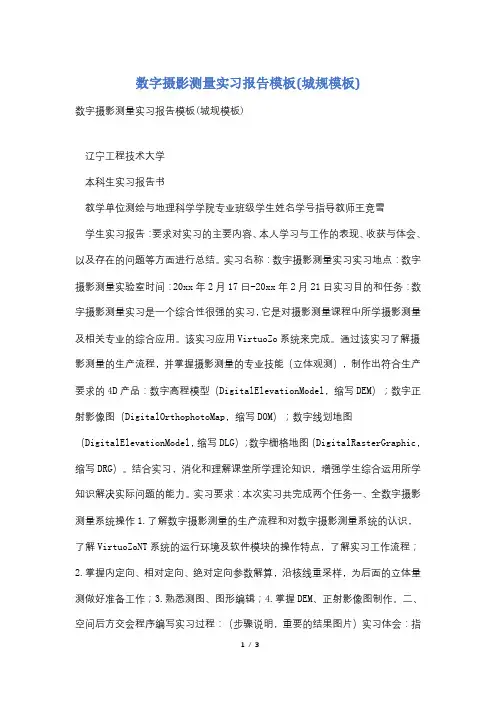

数字摄影测量实习报告模板(城规模板)数字摄影测量实习报告模板(城规模板)辽宁工程技术大学本科生实习报告书教学单位测绘与地理科学学院专业班级学生姓名学号指导教师王竞雪学生实习报告：要求对实习的主要内容、本人学习与工作的表现、收获与体会、以及存在的问题等方面进行总结。

实习名称：数字摄影测量实习实习地点：数字摄影测量实验室时间：20xx年2月17日-20xx年2月21日实习目的和任务：数字摄影测量实习是一个综合性很强的实习，它是对摄影测量课程中所学摄影测量及相关专业的综合应用。

该实习应用VirtuoZo系统来完成。

通过该实习了解摄影测量的生产流程，并掌握摄影测量的专业技能（立体观测），制作出符合生产要求的4D产品：数字高程模型（DigitalElevationModel，缩写DEM）；数字正射影像图（DigitalOrthophotoMap，缩写DOM）；数字线划地图（DigitalElevationModel，缩写DLG）；数字栅格地图（DigitalRasterGraphic，缩写DRG）。

结合实习，消化和理解课堂所学理论知识，增强学生综合运用所学知识解决实际问题的能力。

实习要求：本次实习共完成两个任务一、全数字摄影测量系统操作1.了解数字摄影测量的生产流程和对数字摄影测量系统的认识，了解VirtuoZoNT系统的运行环境及软件模块的操作特点，了解实习工作流程；2.掌握内定向、相对定向、绝对定向参数解算，沿核线重采样，为后面的立体量测做好准备工作；3.熟悉测图、图形编辑；4.掌握DEM、正射影像图制作。

二、空间后方交会程序编写实习过程：（步骤说明，重要的结果图片）实习体会：指导教师意见成绩评定：指导教师签字：年月日实习单位意见负责人签字：（单位盖章）年月日备注注：实习结束时，由实习学生填写本表后，交指导教师和实习单位签署意见，最后交所在教学单位归档保管。

扩展阅读：城规班实习模板辽宁工程技术大学本科生实习报告书教学单位测绘学院实习名称数字摄影测量实习专业资源环境与城乡规划管理班级城规08学生姓名学号指导教师裴亮、任东风、戴激光1实习报告格式1.1实习报告结构1.1.1目录目录要层次清晰，给出标题及层次。

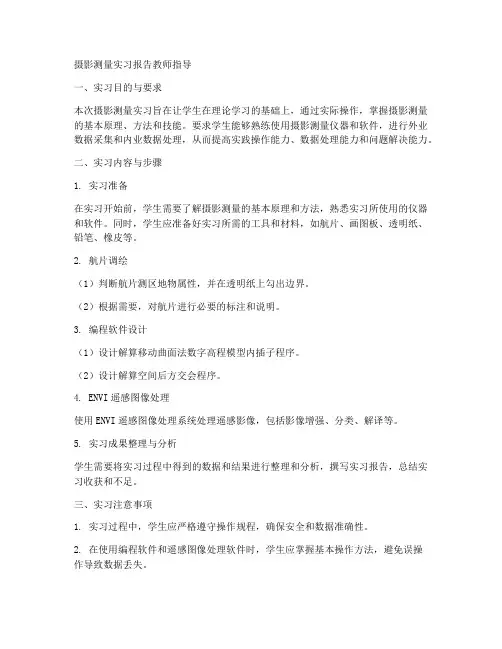

摄影测量实习报告教师指导一、实习目的与要求本次摄影测量实习旨在让学生在理论学习的基础上，通过实际操作，掌握摄影测量的基本原理、方法和技能。

要求学生能够熟练使用摄影测量仪器和软件，进行外业数据采集和内业数据处理，从而提高实践操作能力、数据处理能力和问题解决能力。

二、实习内容与步骤1. 实习准备在实习开始前，学生需要了解摄影测量的基本原理和方法，熟悉实习所使用的仪器和软件。

同时，学生应准备好实习所需的工具和材料，如航片、画图板、透明纸、铅笔、橡皮等。

2. 航片调绘（1）判断航片测区地物属性，并在透明纸上勾出边界。

（2）根据需要，对航片进行必要的标注和说明。

3. 编程软件设计（1）设计解算移动曲面法数字高程模型内插子程序。

（2）设计解算空间后方交会程序。

4. ENVI遥感图像处理使用ENVI遥感图像处理系统处理遥感影像，包括影像增强、分类、解译等。

5. 实习成果整理与分析学生需要将实习过程中得到的数据和结果进行整理和分析，撰写实习报告，总结实习收获和不足。

三、实习注意事项1. 实习过程中，学生应严格遵守操作规程，确保安全和数据准确性。

2. 在使用编程软件和遥感图像处理软件时，学生应掌握基本操作方法，避免误操作导致数据丢失。

3. 学生应注重团队合作，相互协助，共同完成实习任务。

4. 在实习过程中，学生应积极思考，遇到问题及时请教老师，培养解决问题的能力。

四、实习评价实习结束后，教师将对学生的实习成果进行评价，评价内容包括：实习报告的质量、数据处理的准确性、操作技能的熟练程度等。

评价结果将作为学生课程成绩的一部分。

五、实习建议1. 提前熟悉实习所使用的仪器和软件，了解其基本原理和操作方法。

2. 实习过程中，做好数据记录和成果保存，避免因操作失误导致数据丢失。

3. 注重实践操作，培养动手能力和团队协作精神。

4. 实习结束后，及时总结实习收获和不足，为今后的学习和工作打下坚实基础。

通过本次摄影测量实习，学生将能够掌握摄影测量的基本原理、方法和技能，提高实践操作能力、数据处理能力和问题解决能力，为今后从事相关领域的工作奠定基础。

摄影测量实习指导书及实训报告
班级：
姓名：
学号：
指导教师：
测绘与勘查工程学院
实训二影像的匀光匀色处理
一．实训目的：
1．理解实训一中划分得到测区的影像的有关质量要求。

2．熟练色彩的互补规律。

3. 熟练使用Photoshop软件消除影像的暗影、偏色等因素，进行影像色彩的无缝
镶嵌。

二．步骤和方法：
1.影像的选取，利用photoscan软件，删去测区不合格的影像（转弯片，平拍的
像片，无人机未达到定高时拍摄的像片）
2.影像初步校正，通过色阶工具，结合直方图，处理影像中的不正常的高亮区、
黑暗区，调整影像的整体灰度和色彩
3.影像匀光，选择“曲线”或“阴影/高光”工具等调整影像的明暗及反差效果
4.影像匀色，通过曲线、色阶、亮度/对比度、色彩平衡等去掉偏色，进行影像
匀色
5.反复调节，查看整体效果及放大像素观察清晰度
6.记下参数
7.如果影像数据量大，可以在Photoshop中录制好动作，执行批处理操作
三．注意事项：
1．进行渐进式调节，调整幅度不宜过大，避免影响影像质量。

2．尽量不要利用颜色替换或可选颜色工具，避免产生影像色彩变异。

摄影测量学实训报告二
实训项目：影像的匀光匀色处理
班级：姓名：学号：组别：根据实验内容回答下列问题：
一．影像色彩的互补规律？
二．删去了哪些测区影像，选择的影像关系略图？
三．校正前后影像的分通道直方图？四．匀光匀色前后的影像图？。

《摄影测量学》实习指导书（地理信息系统专业用）南京工业大学测绘学院二 0一四年上机守则1.学生必须按指导教师安排的上机实验时间进入机房上机，未经许可，不得带外人进入机房。

2.进入机房时必须穿上鞋套，否则不得进入机房。

3.认真填写上机情况登记表，若遇计算机有异常情况，应先向老师汇报，不得擅自处理。

4.遵守计算机操作规程，即开机时先开显示器再开主机；结束时须关闭计算机，关机时先通过Windows功能关闭系统，主机电源指示灯灭了以后再关闭显示器。

5.禁止上机时玩游戏或从事与上机实验无关的内容。

6.保持机房安静和整洁，不得携带食品、饮料进入机房，严禁随地吐痰、乱扔垃圾或杂物，禁止吸烟、大声喧哗或闲聊。

7.爱护机房设施，严禁更改设置参数、添加口令或删除非本人文件。

对于导致计算机不能正常工作、影响他人上机者，将取消其上机资格。

8.严禁私自拆卸配件或将室内物品带出室外。

一经发现，除要求按价赔偿外，将通报批评和取消其上机资格，情节严重者交有关行政部门和司法部门处理。

《摄影测量学》实习指导书一、实习目的通过实习，巩固和深化《摄影测量学》课程所学的理论知识，了解摄影测量成图的作业流程，熟悉VirtuoZo数字摄影测量系统的主要功能和操作步骤，学会用VirtuoZo软件进行定向建模、矢量测图、建立DEM和DOM，掌握像片控制测量和调绘的作业过程和方法，培养和提高学生解决实际问题的能力。

二、实习内容与要求1．像片控制测量每组完成一个像对工业大学江浦校区范围内，6个像片控制点的选择与数字刺点工作。

2．像片调绘根据1：2000地形图图式要求，每人完成一张航片的调绘工作。

3．VirtuoZo数字测图每组完成一个像对的定向建模和校区范围的1：2000线画图测绘和DEM、DOM 制作。

三、实习步骤1．像片控制测量（1）收集资料，制定计划和选点线路；（2）实地踏勘选点。

像控点应选在航向重叠范围内，分布均匀，便于架设测绘仪器，在实地和影像上都能准确辨认的明显地物点上（如道路交叉口、花坛拐角和交通标志线交点等），并用记号笔在实地标出点位和点号，再用手机拍摄点位实地照片。

××调水工程系列地形图测绘技术设计书(航测外业部分)1．概况及任务1．1 概况线路起点位于××，终点位××，范围为北纬××、东经××区域内。

第一期工程××线位于××。

引水枢纽分布在××江支流××河，处于海拔××m左右，输水线路穿过上述支流在××河出流。

工程在××境内。

1．2 测绘技术方案及任务（1）技术方案系列地形图测绘，采用航空摄影测量方法成图。

其作用流程为：航空摄影→航测外业像片控制、调绘→航测内业电算加密→全数字摄影测量系统数据采集→工作站编辑→数字地形图。

对于无航摄像片区域的各种比例尺地形图采用白纸测图方法施测。

（2）任务1：2千地形图：坝址12处，测图面积40.64km2；料场1：5千地形图22处，测图面积53.61 km2；料场1：1万地形图26处，测图面积96.45 km2；标石埋设及观测：12处坝址，每处埋设3块标石，共计36块。

平面以GPS按四等精度施测，高程按四等水准精度施测。

2．地形图的精度本测区属山地或高山地地形，地形图的精度见下表1。

成图精度表表l3．平面及高程系统坝址l：2千地形图：平面坐标采用1980年西安坐标系，任意度分带，中央子午线分别为：为了便于同已成1：2.5万或l：l万坐标联系，可将各任意度分带坐标常数转换为似××°中央子午线坐标。

简称为“独立坐标系”。

料场l：5千及1：1万地形图：平面坐标采用1980年西安坐标系，中央子午线统一为××°。

高程采用1 985国家高程基准，等高距划分见上表l。

4．作业依据(1)《水利水电工程测量规范》(规划设计阶段)SL 197-97；(2)《全球定位系统(GPS)测量规范》CH2001-92；(3)《国家三、四等水准测量规范》GBl2898-91；(4)《l：500 l：l000 l：2000地形图图式》；(5)《1：5000 1：10000地形图图式》GB／T5791-93；(6)本设计书。

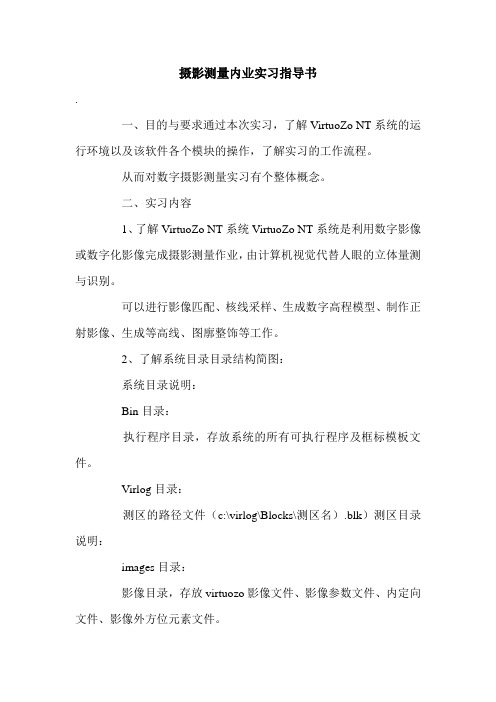

摄影测量内业实习指导书.一、目的与要求通过本次实习，了解VirtuoZo NT系统的运行环境以及该软件各个模块的操作，了解实习的工作流程。

从而对数字摄影测量实习有个整体概念。

二、实习内容1、了解VirtuoZo NT系统VirtuoZo NT系统是利用数字影像或数字化影像完成摄影测量作业，由计算机视觉代替人眼的立体量测与识别。

可以进行影像匹配、核线采样、生成数字高程模型、制作正射影像、生成等高线、图廓整饰等工作。

2、了解系统目录目录结构简图：系统目录说明：Bin目录：执行程序目录，存放系统的所有可执行程序及框标模板文件。

Virlog目录：测区的路径文件（c:\virlog\Blocks\测区名）.blk）测区目录说明：images目录：影像目录，存放virtuozo影像文件、影像参数文件、内定向文件、影像外方位元素文件。

3、实习工作流程根据virtuozo的作业流程，安排了以下实习工作流程：三、作业步骤1、建立测区首先在d盘中建立一个自己的文件夹；打开软件新建一个测区：点击文件-一、目的与要求通过本次实习，了解VirtuoZo NT系统的运行环境以及该软件各个模块的操作，了解实习的工作流程。

从而对数字摄影测量实习有个整体概念。

二、实习内容1、了解VirtuoZo NT系统VirtuoZo NT系统是利用数字影像或数字化影像完成摄影测量作业，由计算机视觉代替人眼的立体量测与识别。

可以进行影像匹配、核线采样、生成数字高程模型、制作正射影像、生成等高线、图廓整饰等工作。

2、了解系统目录目录结构简图：系统目录说明：Bin目录：执行程序目录，存放系统的所有可执行程序及框标模板文件。

Virlog目录：测区的路径文件（c:\virlog\Blocks\测区名）.blk）测区目录说明：images目录：影像目录，存放virtuozo影像文件、影像参数文件、内定向文件、影像外方位元素文件。

3、实习工作流程根据virtuozo的作业流程，安排了以下实习工作流程：三、作业步骤1、建立测区首先在d盘中建立一个自己的文件夹；打开软件新建一个测区：点击文件：路径设置主目录：选择d盘中你的文件夹以下三个文件需要手动输入控制点文件：（你的文件夹名字）.ctl加密点文件：（你的文件夹名字）.ctl相机检校文件：（你的文件夹名字）.cmr其他默认即可注意不要忘了后缀测区目录和文件这一栏中的主目录路径是要将您的测区放在哪个磁盘，控制点文件、加密点文件和相机检校文件应放在测区文件夹中。

数字摄影测量实习报告数字摄影测量实习报告精选3篇（一）实习报告一、实习目的和背景数字摄影测量是一种基于摄影测量原理和数字图像处理技术的测量方法，具有高精度、高效率、低成本等特点，被广泛应用于工程测量、地理信息系统等领域。

本次实习旨在通过实际操作掌握数字摄影测量的基本原理和方法，并进一步了解数字摄影测量在实际工作中的应用。

二、实习内容和步骤1. 实习前准备在实习前，我们需要了解数字摄影测量的基本原理和方法，熟悉所用的数字摄影测量设备的操作方法，并做好实习前的准备工作，包括准备摄影测量所需的地面控制点、三角定位要求的物方像方成像物的准备等。

2. 实习操作在实习过程中，我们将按照以下步骤进行实际操作：1）设置数字摄影测量设备首先要选择合适的数字摄影测量设备，并进行设备设置和校正，确保设备能够正常工作。

2）采集影像数据通过摄影测量设备进行影像采集，将实地物体转化为数字图像，以供后续处理和分析。

3）地面控制点的布设与测量根据实际情况，布设一定数量的地面控制点，在摄影测量范围内均匀分布，以提供测量的参考基准。

4）影像的预处理对采集到的数字图像进行预处理，包括去畸变、校正等操作，以提高影像的质量。

5）数字图像的配准和定位利用地面控制点和对应的像点，在数字图像上进行配准和定位，建立物像对应关系。

6）数字摄影测量的数据处理和分析利用数字图像的几何信息，进行测量数据的处理和分析，提取所需的测量结果。

7）误差分析和精度评定对测量结果进行误差分析和精度评定，评估数字摄影测量的准确性和可靠性。

8）实习总结和报告撰写总结本次实习的所学所得，撰写实习报告，包括实习目的、实习内容、实习步骤、实习结果和经验教训等。

三、实习结果和经验教训通过本次实习，我们掌握了数字摄影测量的基本原理和方法，并实际操作了数字摄影测量设备，采集了影像数据，并进行了数据处理和分析。

在实习过程中，我们发现了一些问题，例如影像采集过程中光照条件不理想导致影像质量不高，数据处理过程中需要注意地面控制点的选择和配准的准确性等。

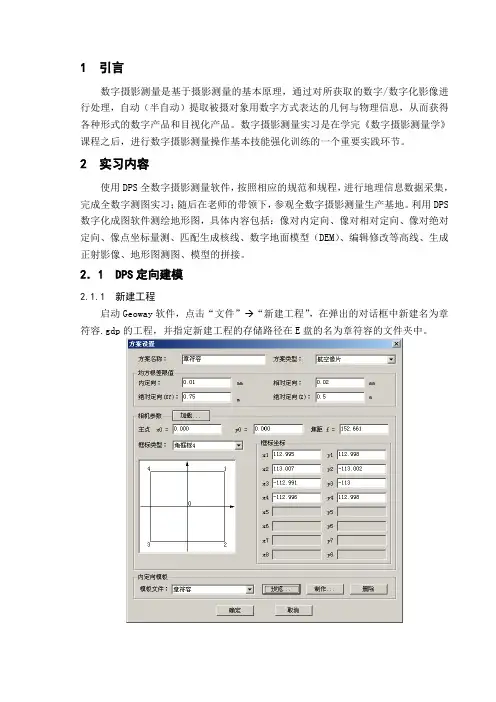

1 引言数字摄影测量是基于摄影测量的基本原理，通过对所获取的数字/数字化影像进行处理，自动（半自动）提取被摄对象用数字方式表达的几何与物理信息，从而获得各种形式的数字产品和目视化产品。

数字摄影测量实习是在学完《数字摄影测量学》课程之后，进行数字摄影测量操作基本技能强化训练的一个重要实践环节。

2 实习内容使用DPS全数字摄影测量软件，按照相应的规范和规程，进行地理信息数据采集，完成全数字测图实习；随后在老师的带领下，参观全数字摄影测量生产基地。

利用DPS 数字化成图软件测绘地形图，具体内容包括：像对内定向、像对相对定向、像对绝对定向、像点坐标量测、匹配生成核线、数字地面模型（DEM）、编辑修改等高线、生成正射影像、地形图测图、模型的拼接。

2．1 DPS定向建模2.1.1 新建工程启动Geoway软件，点击“文件” “新建工程”，在弹出的对话框中新建名为章符容.gdp的工程，并指定新建工程的存储路径在E盘的名为章符容的文件夹中。

在完成以上操作之后，分别导入控制点、像点以及外方位元素文件，并保存相应的操作。

返回主模块，进入模型解算模块，对影像进行内定向、相对定向、绝对定向、核线重采样等处理。

2.1.2 像对内定向在“分步解算”下选择“按控制点解算”，在右边的主窗口中选中要处理的模型点击右键，进行内定向。

此时会弹出之前做好的内定向模板，根据下方表格中的误差，调整十字交叉点的位置，保存模板。

选择确定后，系统开始对影像进行预处理，完成像对内定向工作。

2.1.3 像对相对定向完成像对内定向后，可以直接点击相对定向按钮，也可在主窗口中选中模型右击，进行相对定向。

选择“定向”“自动相对定向”，系统开始相对定向的解算，并注意查看和保存相对定向的结果。

2.1.4 像对绝对定向实 习 报 告 书 专 用 纸第 3 页 共 9 页在作业主窗口选中模型点击右键选择进入绝对定向，在其“定向”菜单栏中，依次选择“导入加密点”和“绝对定向计算”，并保存绝对定向结果。

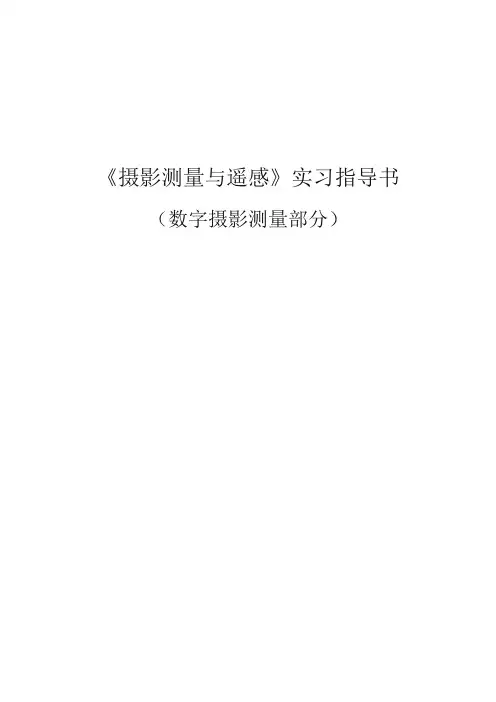

《摄影测量与遥感》实习指导书（数字摄影测量部分）中国矿业大学环境与测绘学院二零一零年一月第一章数据处理过程一、整体过程二、数据准备四、定向过程注：图中（以下图相同）虚线框内容表示为可选操作，若用户在做完上步操作时已达到要求时，则可跳过不做虚线框中的操作，直接进入到下步操作。

六、核线采集与匹配七、数字化测图第二章单模型处理操作过程（以VirtuoZoNT 3.7软件为例）一、建立测区和模型，并进行一些相关的设置1、数据准备数据准备包括：控制点分布图，影像，控制点文件，相机参数文件2、新建或打开一个测区首先，我们需要建立一个测区，因为我们以后的工作是在该测区下进行的。

测区就是待处理的航空影像（当然也包括各种卫星影像或近景影像）所对应的地面范围（或区域）。

VirtuoZo主界面中的文件菜单下没有新建菜单项，而是将新建与打开合并为打开测区。

单击打开测区菜单项，系统弹出打开或创建一个测区对话框，如下图所示：单击对话框中的打开，系统弹出设置测区对话框，以设置测区参数，如下图所示：其中，摄影比例：是指摄影比例尺分母，摄影比例尺在航摄时就已确定，由执行航飞任务的单位为您提供，默认为30000。

航带数：测区内航带数目，默认为1条。

影像类型：用于影像的类型选择，VirtuoZo支持量测相机影像、非量测相机影像、卫星影像、IKONOS 影像、QuickBird影像等，请确保测区的影像类型和您即将使用的影像类型一致。

3、引入影像文件在主菜单上单击文件→引入→影像文件菜单项，系统弹出输入影像对话框。

该对话框中的好多参数与测区参数中的值是一致的，在此没必要对其进行修改。

我们只需给定像素大小即可（由扫描仪的参数而定，一般情况下，扫描单位会提供给您具体数值，如果您使用提供的训练数据，请把像素大小设为0.045），如果选为-1，系统将会读出文件内保存的像素大小，并自动填回去。

至于其它的选项，要根据具体情况而定。

比如选中屏蔽警告信息项，则在转换影像的过程中，所有的警告信息和错误提示对话框都不再出现，防止转换过程因等待操作人员确认而停止，转换中发现有问题的文件会有相应标记选中删除原始影像项，转换影像的过程中，系统将会把已经经过转换的原始影像删除，以节省磁盘空间（一旦原始影像被删除，以后想再利用它们就不可能了）。

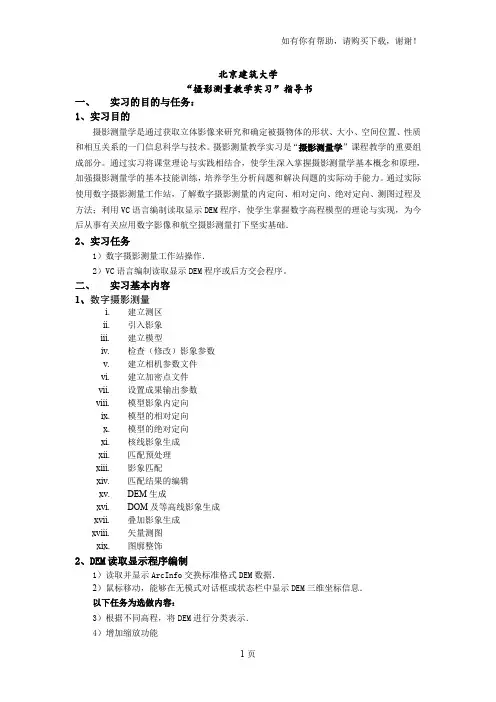

北京建筑大学“摄影测量教学实习”指导书一、实习的目的与任务：1、实习目的摄影测量学是通过获取立体影像来研究和确定被摄物体的形状、大小、空间位置、性质和相互关系的一门信息科学与技术。

摄影测量教学实习是“摄影测量学”课程教学的重要组成部分。

通过实习将课堂理论与实践相结合，使学生深入掌握摄影测量学基本概念和原理，加强摄影测量学的基本技能训练，培养学生分析问题和解决问题的实际动手能力。

通过实际使用数字摄影测量工作站，了解数字摄影测量的内定向、相对定向、绝对定向、测图过程及方法；利用VC语言编制读取显示DEM程序，使学生掌握数字高程模型的理论与实现，为今后从事有关应用数字影像和航空摄影测量打下坚实基础．2、实习任务1）数字摄影测量工作站操作．2）VC语言编制读取显示DEM程序或后方交会程序。

二、实习基本内容1、数字摄影测量i.建立测区ii.引入影象iii.建立模型iv.检查（修改）影象参数v.建立相机参数文件vi.建立加密点文件vii.设置成果输出参数viii.模型影象内定向ix.模型的相对定向x.模型的绝对定向xi.核线影象生成xii.匹配预处理xiii.影象匹配xiv.匹配结果的编辑xv.DEM生成xvi.DOM及等高线影象生成xvii.叠加影象生成xviii.矢量测图xix.图廓整饰2、DEM读取显示程序编制1）读取并显示ArcInfo交换标准格式DEM数据．2）鼠标移动，能够在无模式对话框或状态栏中显示DEM三维坐标信息．以下任务为选做内容：3）根据不同高程，将DEM进行分类表示．4）增加缩放功能5）将数据进行文本<->二进制格式转换，并以文件形式存储。

3、后方交会程序编制根据课本p36的内容编制后方交会程序。

利用程序将外方位元素计算出来。

4、编制移动曲面法数字高程模型内插程序根据提供的10个数据点的坐标（X n,Y n,Z n）和待求点的平面坐标（X p,Y p），要求利用移动二次曲面拟合法，由格网点P （X p,Y p）周围的10个已知点内插出待求格网点P 的高程，编制相应的程序并进行调试，最后解算出格网点P 的高程并提交源程序代码。
