机械精度设计考试题库二个部分(终审稿)

精密机械设计考试试题在进行精密机械设计考试之前，我们需要先了解一些基本概念和知识，以确保在答题时能够准确、全面地回答试题。

本文将介绍一些与精密机械设计相关的考试试题，以及对这些试题的解答和分析。

第一部分：选择题1. 在精密机械设计中，下列不属于常用的工程材料的是：A. 铝合金B. 钛合金C. 铜合金D. 塑料正确答案：D. 塑料解析：塑料虽然在某些情况下可以用于机械设计，但由于其力学性能相对较差，不适用于大部分的精密机械设计。

2. 在进行轴承设计时，以下哪个参数对轴承的选型最为重要？A. 轴承内径B. 轴承外径C. 轴承宽度D. 轴承承载能力正确答案：D. 轴承承载能力解析：轴承的承载能力是指轴承在工作状态下能够承受的最大负荷。

在轴承设计时，必须根据工作条件和所需负载来选择合适的轴承种类及尺寸。

3. 对于精密机械设计中的齿轮传动系统，以下哪个参数可以判断齿轮传动的平稳性？A. 齿轮材料B. 齿轮间隙C. 齿轮啮合角D. 齿轮模数正确答案：B. 齿轮间隙解析：齿轮间隙是指齿轮啮合时齿轮间的距离，对于齿轮传动的平稳性具有重要影响。

过大的齿轮间隙会导致齿轮传动的松动和振动，过小的齿轮间隙会导致齿轮啮合不良和噪声增加。

第二部分：填空题1. 精密机械设计中，总公差由基本尺寸和公差的（）两个部分组成。

答案：设计尺寸解析：总公差是机械设计中对零件尺寸所容许偏差的表示，由基本尺寸和公差两个部分组成。

2. 精密机械设计中，铣削是一种通过（）来加工工件的方法。

答案：刀具旋转解析：铣削是机械加工中一种常用的方法，通过刀具的旋转和工件的线性移动来加工工件的。

铣削可用于加工各种曲面形状和腔孔。

3. 精密机械设计中，表面光洁度是指工件表面的（）特征。

答案：粗糙度解析：表面光洁度是指工件表面的粗糙度特征。

粗糙度是表面不平整程度的度量，通常使用Ra值来表示。

第三部分：解答题1. 请简述对机械设计中的热影响和热处理的理解。

答案：热影响是指在机械设计与制造过程中，由于热量的影响而使材料的性能发生变化的现象。

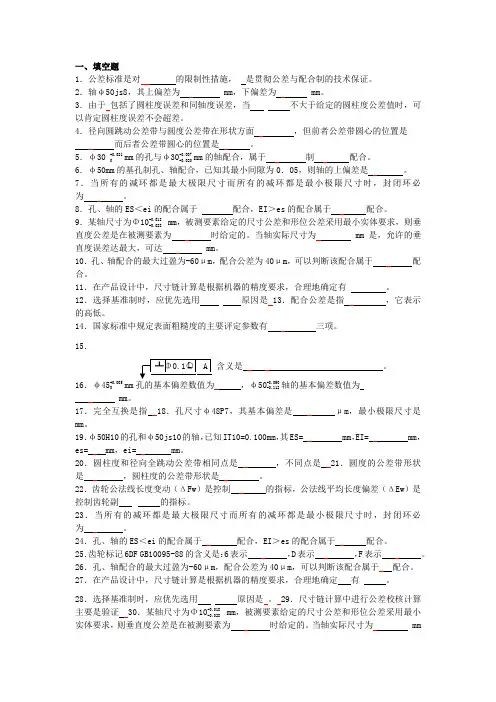

一、填空题1．公差标准是对的限制性措施，是贯彻公差与配合制的技术保证。

2．轴φ50js8，其上偏差为 mm ，下偏差为 mm 。

3．由于包括了圆柱度误差和同轴度误差，当不大于给定的圆柱度公差值时，可以肯定圆柱度误差不会超差。

4．径向圆跳动公差带与圆度公差带在形状方面，但前者公差带圆心的位置是 而后者公差带圆心的位置是。

5．φ30 +0.021 0mm 的孔与φ30-0.007 -0.020mm 的轴配合，属于制配合。

6．φ50mm 的基孔制孔、轴配合，已知其最小间隙为0．05，则轴的上偏差是。

7．当所有的减环都是最大极限尺寸而所有的减环都是最小极限尺寸时，封闭环必为。

8．孔、轴的ES ＜ei 的配合属于配合，EI ＞es 的配合属于配合。

9．某轴尺寸为Φ10-0.018 -0.028 mm ，被测要素给定的尺寸公差和形位公差采用最小实体要求，则垂直度公差是在被测要素为时给定的。

当轴实际尺寸为 mm 是，允许的垂直度误差达最大，可达 mm 。

10．孔、轴配合的最大过盈为-60μm ，配合公差为40μm ，可以判断该配合属于配合。

11．在产品设计中，尺寸链计算是根据机器的精度要求，合理地确定有。

12．选择基准制时，应优先选用原因是13．配合公差是指，它表示的高低。

14．国家标准中规定表面粗糙度的主要评定参数有三项。

15．16．φ45+0.005 0mm φ50-0.050 -0.112轴的基本偏差数值为mm 。

17．完全互换是指18．孔尺寸φ48P7，其基本偏差是μm ，最小极限尺寸是 mm 。

19．φ50H10的孔和φ50js10的轴，已知IT10=0.100mm ，其ES=mm ，EI=mm ，es=mm ，ei=mm 。

20．圆柱度和径向全跳动公差带相同点是，不同点是21．圆度的公差带形状是，圆柱度的公差带形状是。

22．齿轮公法线长度变动（ΔFw ）是控制的指标，公法线平均长度偏差（ΔEw ）是控制齿轮副的指标。

机械精度设计基础习题答案【篇一：机械精度试题(答案版)】工误差控制在给定的范围内。

( √ )8、圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。

( √ )13、配合公差的数值愈小，则相互配合的孔、轴的公差等级愈高。

( √ )14、一般来说，需要严格保证配合性质时，应采用包容要求。

( √ )18.对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。

( √ )19.若某平面对基准的垂直度误差为0.05mm，则该平面的平面度误差一定小于等于0.05mm.。

它是符合要求的。

( √ )27.选用优先数列时，应按照先疏后密的规则进行选取，以避免规格过多。

( √ )29.对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。

( √ )31.汽车发动机曲轴和凸轮轴上的正时齿轮，车床主轴与丝杠之间的交换齿轮，主要要保证其传动的准确性。

( √ ) 36.若被测要素相对于基准的方向和位置关系以理论正确尺寸标注，则其公差带的方向和位置是固定的。

( √ ) 37.量块按“级”使用时，应以其标称值作为工作尺寸，该尺寸包含了量块的制造误差1、?30g6与?30g7两者的区别在于（ c）c．上偏差相同，而下偏差不同2、一般配合尺寸的公差等级范围为（ c） c．it5～it133、当相配孔、轴既要求对准中心，又要求装拆方便时，应选用（ c） c．过渡配合4、形位公差带的形状决定于（ d） d．被测要素的理想形状、形位公差特征项目和标注形式b．圆形或圆柱形6、下列四组配合中配合性质与?40h7/k6相同的一组是（ c ）Ｃ、?40k7/h67、用功能量规控制形状误差大小的方法适用于（ b ）b、生产现场8、下列四个形位公差特征项目中公差带形状与径向全跳动公差带形状相同的那个公差项目是（ b ）b、圆柱度9、用立式光学比较仪测量?25m6轴的方法属于（ b ） b、相对测量10、利用同一种加工方法，加工?50h6孔和?100h7孔，应理解为（ a ）Ａ、前者加工困难11、下列说法不正确的有（ c ） c、用于高速传动的齿轮，一般要求载荷分布均匀；12、测量与被测几何量有一定函数关系的几何量，然后通过函数关系式运算，获得该被测几何量的量值的方法，称为( d ) d、间接测量法13、某阶梯轴上的实际被测轴线各点距基准轴线的距离最近为2 ?m，最远为4 ?m，则同轴度误差值为( c ) Ｃ、?8?m14、一般来说，下列哪一个表面粗糙度要求最高。

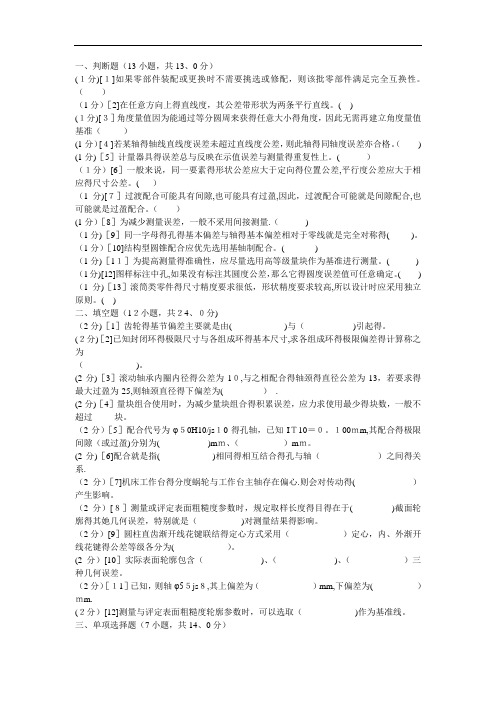

一、判断题（13小题，共13、0分）(１分)[１]如果零部件装配或更换时不需要挑选或修配，则该批零部件满足完全互换性。

（）（1分）［2]在任意方向上得直线度，其公差带形状为两条平行直线。

( )(１分)[３］角度量值因为能通过等分圆周来获得任意大小得角度，因此无需再建立角度量值基准（）(1分）[４]若某轴得轴线直线度误差未超过直线度公差，则此轴得同轴度误差亦合格。

（) (1分)［5］计量器具得误差总与反映在示值误差与测量得重复性上。

( ）（１分）[6］一般来说，同一要素得形状公差应大于定向得位置公差,平行度公差应大于相应得尺寸公差。

( ）（1分)[７］过渡配合可能具有间隙,也可能具有过盈,因此，过渡配合可能就是间隙配合,也可能就是过盈配合。

（）(1分）［8］为减少测量误差，一般不采用间接测量.（)（1分)［9］同一字母得孔得基本偏差与轴得基本偏差相对于零线就是完全对称得( )。

（1分）［10]结构型圆锥配合应优先选用基轴制配合。

()（1分)［1１］为提高测量得准确性，应尽量选用高等级量块作为基准进行测量。

( ) （1分)[12]图样标注中孔,如果没有标注其圆度公差，那么它得圆度误差值可任意确定。

( ) （1分)［13］滚筒类零件得尺寸精度要求很低，形状精度要求较高,所以设计时应采用独立原则。

( )二、填空题（1２小题，共２4、０分)（2分)［1］齿轮得基节偏差主要就是由( )与（)引起得。

(２分)［2]已知封闭环得极限尺寸与各组成环得基本尺寸,求各组成环得极限偏差得计算称之为（)。

(2分)［3］滚动轴承内圈内径得公差为1０,与之相配合得轴颈得直径公差为13，若要求得最大过盈为-25,则轴颈直径得下偏差为( ）.(2分)［4］量块组合使用时，为减少量块组合得积累误差，应力求使用最少得块数，一般不超过块。

（2分）［5］配合代号为φ５0H10/js１0得孔轴，已知IＴ10＝０。

１00ｍm,其配合得极限间隙（或过盈)分别为( )mｍ、（）mｍ。

第一章绪论参考答案一、判断题（正确的打√，错误的打×）1.不经挑选，调整和修配就能相互替换，装配的零件，装配后能满足使用性能要求，就是具有互换性的零件。

（√）2.互换性原则中适用于大批量生产。

（╳）3.为了实现互换性，零件的公差应规定得越小越好。

（╳）4.国家标准中，强制性标准是一定要执行的，而推荐性标准执行与否无所谓。

（╳）5.企业标准比国家标准层次低，在标准要求上可稍低于国家标准。

（╳）6.厂外协作件要求不完全互生产。

（╳）7.装配时需要调整的零、部件属于不完全互换。

（√）8.优先数系包含基本系列和补充系列，而派生系列一定是倍数系列。

（╳）9.产品的经济性是由生产成本唯一决定的。

（╳）10.保证互换的基本原则是经济地满足使用要求。

（√）11.直接测量必为绝对测量。

( ×) （绝对、相对测量：是否与标准器具比较）12.为减少测量误差，一般不采用间接测量。

( √)13.为提高测量的准确性，应尽量选用高等级量块作为基准进行测量。

( ×)14.使用的量块数越多，组合出的尺寸越准确。

(×)15.0~25mm千分尺的示值范围和测量范围是一样的。

( √)16.用多次测量的算术平均值表示测量结果，可以减少示值误差数值。

( ×)17.某仪器单项测量的标准偏差为σ=0.006mm，若以9次重复测量的平均值作为测量结果，其测量误差不应超过0.002mm。

( ×误差＝X－X0)18.测量过程中产生随机误差的原因可以一一找出，而系统误差是测量过程中所不能避免的。

( ×)19.选择较大的测量力，有利于提高测量的精确度和灵敏度。

( ×)20.对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。

( √)四问答题1什么叫互换性？为什么说互换性已成为现代机械制造业中一个普遍遵守原则？列举互换性应用实例。

（至少三个）。

答：（1）互换性是指机器零件（或部件）相互之间可以代换且能保证使用要求的一种特性。

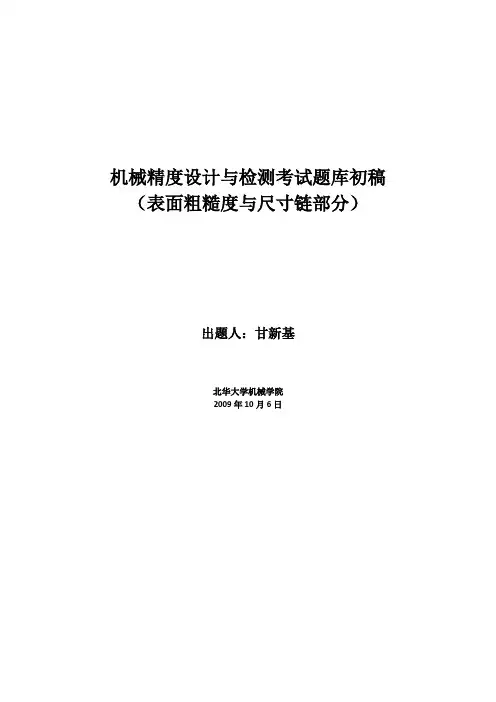

机械精度设计与检测考试题库初稿（表面粗糙度与尺寸链部分）出题人：甘新基北华大学机械学院2009年10月6日表面粗糙度部分一、判断题〔正确的打√，错误的打X〕1. 确定表面粗糙度时，通常可在三项高度特性方面的参数中选取。

（）2. 评定表面轮廓粗糙度所必需的一段长度称取样长度，它可以包含几个评定长度。

（）3. R z参数由于测量点不多，因此在反映微观几何形状高度方面的特性不如Ra参数充分。

（）4. R y参数对某些表面上不允许出现较深的加工痕迹和小零件的表面质量有实用意义。

（）5. 选择表面粗糙度评定参数值应尽量小好。

（）6. 零件的尺寸精度越高，通常表面粗糙度参数值相应取得越小。

（）7. 零件的表面粗糙度值越小，则零件的尺寸精度应越高。

（）8. 摩擦表面应比非摩擦表面的表面粗糙度数值小。

（）9. 要求配合精度高的零件，其表面粗糙度数值应大。

（）10. 受交变载荷的零件，其表面粗糙度值应小。

（）二、选择题（将下列题目中所有正确的论述选择出来）1．表面粗糙度值越小，则零件的＿＿。

A．耐磨性好。

B．配合精度高。

C．抗疲劳强度差．D．传动灵敏性差。

E．加工容易。

2．选择表面粗糙度评定参数值时，下列论述正确的有＿＿．A．同一零件上工作表面应比非工作表面参数值大。

B．摩擦表面应比非摩擦表面的参数值小。

C．配合质量要求高，参数值应小。

D．尺寸精度要求高，参数值应小。

E．受交变载荷的表面，参数值应大。

3．下列论述正确的有＿＿。

A．表面粗糙度属于表面微观性质的形状误差。

B．表面粗糙度属于表面宏观性质的形状误差。

C．表面粗糙度属于表面波纹度误差。

D．经过磨削加工所得表面比车削加工所得表面的表面粗糙度值大。

E．介于表面宏观形状误差与微观形状误差之间的是波纹度误差。

4．表面粗糙度代（符）号在图样上应标注在＿＿。

A．可见轮廓线上。

B．尺寸界线上。

C．虚线上。

D．符号尖端从材料外指向被标注表面。

E．符号尖端从材料内指向被标注表面。

机械精度检测技术相关试题（doc 8页）第六章机械精度检测技术内容概要：在介绍基本检测原则和常用检测仪器的基础上，论述了各典型参数和零件的测量方法，以及新技术在检测中的应用。

教学要求：学会根据不同精度要求合理选择测量器具和测量方法，能运用最基本的检测原则和方法对各典型参数和零件进行测量，并通过实验教学使据轴的最小极限尺寸设计的。

（）7、塞规中的止规是按轴的最大极限尺寸设计的，作用是防止轴的实际尺寸大于轴的最大极限尺寸。

（）8、用以检验工作量规的量规是校对量规。

（）9、塞规的工作面应是全形的，卡规应是点状的。

（）10、通规和止规公差由制造公差和磨损公差两部分组成。

（）11、给出量规的磨损公差是为了增加量规的制造公差，使量规容易加工。

（）12、规定位置要素Z是为了保证塞规有一定使用寿命。

（）13、国家标准规定，工作量规采用内缩极限。

（）14、安全裕度由测量器具的不确定度所决定。

（）15、验收极限即最大极限尺寸和最小极限尺寸分别减速去一个安全裕度A 。

（ ）二、选择题（将下面题目中所有正确的论述选择出来）1、按极限尺寸判断原则，某轴mm 0800240032。

--φ实测直线度误差为0.05mm 时，其实际尺寸合格的有_____________。

A 、31.920mm 。

B 、31.760mm 。

C 、31.800mm 。

D 、31.850mm 。

E 、31.890mm 。

2、按极限尺寸判断原则，某孔mm 2400080032。

++φ实测直线度误差为0.05mm 时，其实际尺寸合格的有_____________。

A 、32.240mm 。

B 、32.080mm 。

C 、32.200mm 。

D 、32.120mm 。

E、32.150mm。

3、下列论述正确的有_________。

A、量规通规的长度应等于配合长度。

B、量规止规的长度应比通规要短。

C、量规的结构必须完全符合泰勒原则。

D、轴用量规做成环规或卡规都属于全形量规。

(2)试卷A 第页 ( 共页 )一、判断改错题：（每小题1分，共10分）(正确的打T，错误的打F并在原题上改正)1．国家标准规定，孔只是指圆柱形的内表面。

（）2．某销轴尺寸要求为错误！未找到引用源。

，测得其实际尺寸为φ19.962mm，可判断该销轴合格。

（）3．孔的基本偏差即下偏差，轴的基本偏差即上偏差。

（）（）4．某圆柱面的圆柱度公差为0.03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0.03mm。

（）5．对称度的被测中心要素和基准中心要素都应视为同一中心要素。

（）6．零件的尺寸精度越高，通常表面粗糙度参数值相应取得越小。

（）7．Rz参数对某些表面不允许出现较深的加工痕迹和小零件的表面质量有实用意义。

（）8．尺寸链是指在机器装配或零件加过程中，由相互连接的尺寸形成封闭的尺寸组。

（）9．在装配尺寸链中，封闭环是在装配过程中最后形成的一环。

（）10．使用的量块数越多，组合出的尺寸越准确。

（）注：教师应使用计算机处理试题的文字、公式、图表等；学生应使用水笔或圆珠笔答题。

二、填充题：（每空格1分，共20分）1．机械精度设计的基础是＿＿＿＿＿＿＿＿和＿＿＿＿＿＿＿＿。

2．错误！未找到引用源。

mm孔的基本偏差数值为＿＿＿＿＿＿，错误！未找到引用源。

mm轴的基本偏差数值为＿＿＿＿。

3．规定键槽对轴的对称度公差为0.05mm，则该键槽中心偏离轴的轴线距离不得大于＿＿＿＿。

4．圆柱度和径向全跳动公差带相同点是＿＿＿＿＿＿＿，不同点是＿＿＿＿＿＿＿＿。

5．国家标准中规定表面粗糙度的主要评定参数是＿＿＿＿＿＿和＿＿＿＿＿＿＿二项参数。

6．尺寸链的两个基本特征是＿＿＿＿＿＿＿和＿＿＿＿＿＿＿。

7．在工艺设计中，尺寸链计算是根据零件图样要求，进行＿＿＿＿＿＿＿。

8．测量误差按其特性可分为________________,________________和________________三类。

9．通常滚动轴承采用＿＿＿＿＿＿＿＿配合，其内外径的公差带均在零线的＿＿＿＿＿＿。

机械精度设计与检测考试题库初稿（表面粗糙度与尺寸链部分）出题人：甘新基北华大学机械学院2009年10月6日表面粗糙度部分一、判断题〔正确的打√，错误的打X〕1. 确定表面粗糙度时，通常可在三项高度特性方面的参数中选取。

（）2. 评定表面轮廓粗糙度所必需的一段长度称取样长度，它可以包含几个评定长度。

（）3. R z参数由于测量点不多，因此在反映微观几何形状高度方面的特性不如Ra参数充分。

（）4. R y参数对某些表面上不允许出现较深的加工痕迹和小零件的表面质量有实用意义。

（）5. 选择表面粗糙度评定参数值应尽量小好。

（）6. 零件的尺寸精度越高，通常表面粗糙度参数值相应取得越小。

（）7. 零件的表面粗糙度值越小，则零件的尺寸精度应越高。

（）8. 摩擦表面应比非摩擦表面的表面粗糙度数值小。

（）9. 要求配合精度高的零件，其表面粗糙度数值应大。

（）10. 受交变载荷的零件，其表面粗糙度值应小。

（）二、选择题（将下列题目中所有正确的论述选择出来）1．表面粗糙度值越小，则零件的＿＿。

A．耐磨性好。

B．配合精度高。

C．抗疲劳强度差．D．传动灵敏性差。

E．加工容易。

2．选择表面粗糙度评定参数值时，下列论述正确的有＿＿．A．同一零件上工作表面应比非工作表面参数值大。

B．摩擦表面应比非摩擦表面的参数值小。

C．配合质量要求高，参数值应小。

D．尺寸精度要求高，参数值应小。

E．受交变载荷的表面，参数值应大。

3．下列论述正确的有＿＿。

A．表面粗糙度属于表面微观性质的形状误差。

B．表面粗糙度属于表面宏观性质的形状误差。

C．表面粗糙度属于表面波纹度误差。

D．经过磨削加工所得表面比车削加工所得表面的表面粗糙度值大。

E．介于表面宏观形状误差与微观形状误差之间的是波纹度误差。

4．表面粗糙度代（符）号在图样上应标注在＿＿。

A．可见轮廓线上。

B．尺寸界线上。

C．虚线上。

D．符号尖端从材料外指向被标注表面。

E．符号尖端从材料内指向被标注表面。
