数字电视测量技术复习指导【整理后】

度与方法数字电视参数测量精度与方法导言数字电视（Digital Television，简称DTV）是利用数字技术实现电视节目的传输、接收和显示的全新电视系统。

伴随着数字技术的不断发展，数字电视已成为了当下主流的电视传输方式，而数字电视参数的测量精度对其传输质量起着至关重要的作用。

本文将探讨数字电视参数测量的精度与方法。

数字电视参数测量的重要性在数字电视传输过程中，各种参数的准确性都对信号的传输质量、接收图像的清晰度、音效的真实度等方面产生影响。

因此，数字电视参数测量需要严格地按照相关标准进行。

数字电视参数测量的方法数字电视参数测量有多种方法，下面我们分别进行介绍。

数字电视信号强度（RF Level）的测量数字电视信号强度是指数字电视信号中每个频道上的电磁场强度。

为了使每个频道上的电视节目达到最佳接收状态，必须将每个频道上的信号强度控制在一定的范围内。

常见的信号强度测量仪器包括：功率计、频谱分析仪等。

数字电视误码率（BER）和误差向量幅度（EVM）的测量数字电视误码率（BER）是在数字电视传输过程中，信道码率中出现错误比例的度量。

误差向量幅度（EVM）是根据TX和RX之间的信号误差来计算其分布的一个指标，反映了发射端和接收端之间的信号失真程度。

需要注意的是，数字电视的误码率和误差向量幅度都只能在数字电视解调器（Demodulator）处进行测量。

数字电视帧误码率（FEC）的测量数字电视帧误码率是传输数据帧丢失的比例，通常以每百万个数据帧为单位。

为了保证数据传输的可靠性，每个数字电视信道都要有容错机制，这就需要数字电视系统对传输过程中的帧误码率进行实时监测，以便及时进行误码率的修正。

以上就是数字电视参数测量的主要方法。

此外，数字电视参数的测量还需考虑采样精度、信号抗干扰性等方面的影响。

数字电视参数测量的标准主要由国际电信联盟（ITU）和欧洲电信标准委员会（ETSI）等组织出台。

数字电视参数测量精度对数字电视传输质量和接收效果有着重要的影响，数字电视参数测量的方法也比较多样。

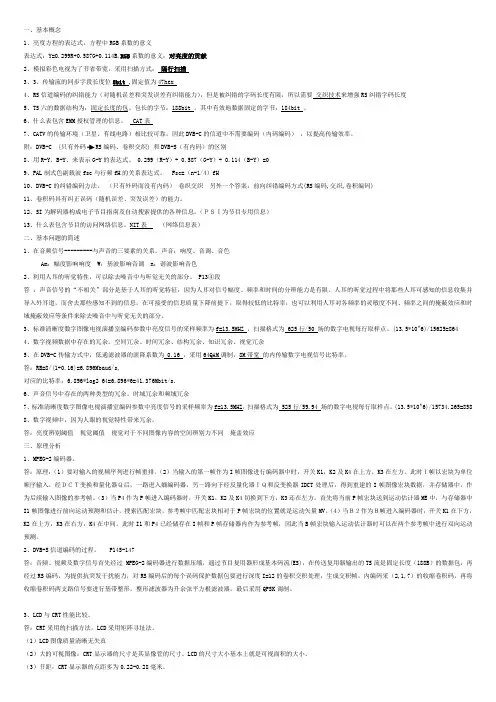

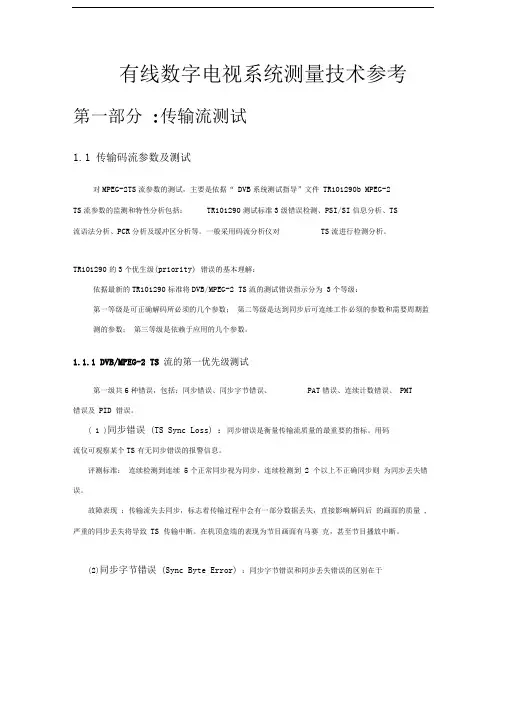

一、基本概念1、亮度方程的表达式，方程中RGB系数的意义表达式：Y=0.299R+0.587G+0.114B.RGB系数的意义：对亮度的贡献2、模拟彩色电视为了节省带宽，采用扫描方式：隔行扫描3、3、传输流的同步字段长度位8bit ,固定值为47hex4、RS信道编码的纠错能力（对随机误差和突发误差有纠错能力），但是被纠错的字码长度有限，所以需要交织技术来增强RS纠错字码长度5、TS六的数据结构为：固定长度的包。

包长的字节：188bit 。

其中有效地数据固定的字节：184bit 。

6、什么表包含EMM授权管理的信息。

CAT表7、CATV的传输环境（卫星、有线电路）相比较可靠，因此DVB-C的信道中不需要编码（内码编码），以提高传输效率。

附：DVB-C (只有外码 RS编码、卷积交织) 和DVB-S（有内码）的区别8、用R-Y、B-Y、来表示G-Y的表达式。

0.299（R-Y）+ 0.587（G-Y）+ 0.114（B-Y）=09、PAL制式色副载波fsc与行频fH的关系表达式。

Fsc=（n-1/4）fH10、DVB-C的纠错编码方法。

（只有外码而没有内码）卷织交织另外一个答案：前向纠错编码方式(RS编码,交织,卷积编码)11、卷积码具有纠正误码（随机误差、突发误差）的能力。

12、SI为解码器构成电子节目指南及自动搜索提供的各种信息。

（ＰＳＩ为节目专用信息）13、什么表包含节目的访问网络信息。

NIT表（网络信息表）二、基本问题的简述1、在音频信号---------与声音的三要素的关系。

声音：响度、音调、音色Am：幅度影响响度 W：基波影响音调 n：谐波影响音色2、利用人耳的听觉特性，可以除去噪音中与听觉无关的部分。

P13④段答：声音信号的“不相关”部分是基于人耳的听觉特征，因为人耳对信号幅度、频率和时间的分辨能力是有限。

人耳的听觉过程中将那些人耳可感知的信息收集并导入外耳道，而舍去那些感知不到的信息，在可接受的信息质量下降前提下，取得较低的比特率，也可以利用人耳对各频率的灵敏度不同、频率之间的掩蔽效应和时域掩蔽效应等条件来除去噪音中与听觉无关的部分。

1.数字电视系统按信号传输方式2.国际上数字电视标准体系分类3.电视信号的采样频率4.亮度方程5.预测编码6.算术编码7.电视信号的数字化过程8.分组码最小码距与检纠错能力的关系9.哈夫曼编码10.SDTV，HDTV11.隔行扫描12.编码效率13.频谱效率14.图像信号在合适的网络中传输怎么求压缩比1.什么是隔行扫描？其优点和缺点有哪些？隔行扫描的总行数为什么是奇数，而不是偶数？隔行扫描：指将一帧电视图像分成两场进行扫描（从上到下为一场）。

第一场扫出光栅第1、3、5、7等奇数行，第二场扫出第2、4、6等偶数行，并把扫奇数行的场称为奇数场，扫偶数行的场称为偶数场，这样，每一帧图像经过两场扫描，所有像素就可以全部扫完。

优点：保持了清晰度，降低了图像信号的频带宽度，简化处理设备。

缺点：行间闪烁效应，大面积图像闪烁，并行现象，运动物体边缘锯齿化。

第二问：为了保证清晰度，隔行扫描的两场光栅必须均匀镶嵌，为此选取一幅图像的总扫描数为奇数，每场均有一个半行，并设计第一场结束于最后半行然后电子束返回屏幕最上方中间，第二场（始于半行，结束的是整数行）4.亮度方程亮度方程式亮度方程式 Y=0.30R+0.59G+0.11B 其中Y表示混合色的亮度，R、G、B 分别表示红、绿、蓝的光线强度（亮度）。

亮度方程式亮度方程式 Y=0.30R+0.59G+0.11B当R=G=B=1时，混合色为白色，其亮度为最亮（Y=1）；当R=G=B=某个小于1的值时，混合色为灰色，其亮度Y<1；当R=G=B=0时，混合色为黑色，其亮度Y=0。

当R、G、B取值不一样时，混合色为彩色，Y表示彩色的亮度。

亮度方程式亮度方程式UY=0.30UR+0.59UG+0.11UB其中， UR、UG、UB分别为红、绿、蓝三基色的电压， UY为混合色的亮度电压。

11.隔行扫描隔行扫描：指将一帧电视图像分成两场进行扫描（从上到下为一场）。

第一场扫出光栅第1、3、5、7等奇数行，第二场扫出第2、4、6等偶数行，并把扫奇数行的场称为奇数场，扫偶数行的场称为偶数场，这样，每一帧图像经过两场扫描，所有像素就可以全部扫完。

一、模拟电视1、电子扫描：将组成一帧图像的像素，按顺序转换成电信号的过程(或逆过程)称为扫描。

在电视系统中，扫描是由电子枪进行的，通常称其为电子扫描。

行、场锯齿波特征行扫描、帧扫描，正程、逆程，隔行扫描、逐行扫描，我国PAL制电子扫描的相关参数将组成一帧图像的像素，按顺序转换成电信号的过程(或逆过程)称为扫描。

扫描的过程和读书时视线从左到右、自上而下依次进行的过程类似。

从左至右的扫描称为行扫描；自上而下的扫描称为帧(或场)扫描。

在电视系统中，扫描是由电子枪进行的，通常称其为电子扫描。

光敏半导体材料具有受光作用之后电阻率变小的性能，即光照愈强，材料呈现的电阻越小。

电子束从荧光屏的最左边移到荧光屏的最右边，称其完成一行的正程扫描，电子束又从荧光屏的最右边返回到最左边，称其完成一行的一个逆程扫描。

所谓隔行扫描，就是在每帧扫描行数仍为625行不变的情况下，将每帧图像分为两场来传送，这两场分别称为奇数场和偶数场。

奇数场传送1，3，5，…奇数行；偶数场传送2，4，6，…偶数行。

这样，每秒钟将传送50场图像，即场频fv仍为50 Hz不变，因而将有效地降低闪烁感。

所以隔行扫描既减小了闪烁感，又使图像信号的频带仅为逐行扫描的一半。

隔行扫描方式要求每帧扫描总行数为奇数。

此外，隔行扫描将视频带宽压缩为逐行扫描的1/2，即大约是5.5 MHz左右，故我国规定视频信号带宽按照6 MHz分析计算。

通过电子扫描与光电转换，就可以把反映一幅图像亮度的空间与时间函数转换为只随时间变化的单值函数的电信号，从而实现平面图像的顺序传送。

2、黑白全电视信号：图像信号及其特征，负极性信号，频谱特征（以行频为周期的梳齿状，行频参数，频带宽度、每族谱线宽度）图像信号是由摄像管将明暗不同的景象进行转变而得的电信号。

若图像最亮时，对应的电压信号幅度最高，此信号称为正极性图像信号；反之，如果图像最暗时对应的电压信号幅度最大，称此为负极性图像信号。

图像信号具有如下特征：(1) 含直流，即图像信号具有平均直流成分，其数值确定了图像信号的背景亮度。

地面数字电视标准测试发射机技术要求和测量方法嘿，咱今儿就来聊聊地面数字电视标准测试发射机技术要求和测量方法。

你想啊，这地面数字电视，就好比是咱生活中的一道亮丽风景线。

咱每天能舒舒服服地坐在家里，看着那清晰的画面，听着那清楚的声音，多惬意呀！可这背后，可少不了那测试发射机的功劳嘞！那这测试发射机的技术要求得有多高呀？就像一个厉害的大厨，得把各种食材和调料搭配得恰到好处，才能做出美味佳肴。

这测试发射机也得各方面都过硬才行呢！比如说它的功率，得足够强大吧，不然信号怎么能传得远、传得稳呢？还有它的频率稳定性，总不能一会儿高一会儿低，那咱看电视不就跟坐过山车似的啦？那怎么去测量这些要求达不达标呢？这就像是给它做了一次全面的“体检”。

要看看它发出的信号强度够不够，就像咱量体温看有没有发烧一样。

还要检查它的频谱纯度，可不能有杂七杂八的信号混在里面，不然电视画面不就花啦？这测量方法可得仔细着点，不能有丝毫马虎。

就跟咱给宝贝东西称重一样，得精确到小数点后几位呢！而且还得用各种专业的仪器和设备，这可都是科技的力量呀！你说要是这测试发射机技术不过关，那咱看电视不就受影响啦？画面模糊、声音卡顿，那多闹心呀！所以说呀，这技术要求和测量方法可太重要啦，就跟咱盖房子打地基一样，得稳稳当当的。

咱再想想，要是没有这些严格的要求和方法，那数字电视的发展能这么快吗？能有现在这么好的观看体验吗？那肯定不能呀！所以呀，可别小瞧了这测试发射机技术要求和测量方法，它们可是背后的大功臣呢！咱平时享受着清晰的电视节目，可能都没意识到这背后有这么多复杂的技术和工作呢。

这就好比咱每天走在路上，觉得路很平坦，却不知道修路工人付出了多少汗水和努力。

总之呢，这地面数字电视标准测试发射机技术要求和测量方法，那是相当重要啊！它们保证了咱能看到高质量的电视节目，让咱的生活更加丰富多彩。

咱可得好好珍惜这来之不易的享受，也得给那些默默付出的技术人员点个赞呀！你说是不是这个理儿呢？。

数字电视显示设备性能的测量引言数字电视已经成为现代家庭的常见设备之一，其显示性能对于用户体验至关重要。

因此，对数字电视显示设备的性能进行准确的测量和评估十分重要。

本文将介绍数字电视显示设备几个重要的性能指标以及测量方法。

色彩准确性色彩准确性是衡量数字电视显示设备性能的重要指标之一。

数字电视显示设备应该能够准确地再现不同颜色的图像。

为了测量色彩准确性，可以使用色度测量仪或光度计来获取显示设备显示的颜色值，并与参考颜色进行比较。

通常使用CIE色差公式来计算显示设备的色彩准确性。

对比度对比度是衡量数字电视显示设备性能的另一个重要指标。

对比度指的是显示设备能够显示黑白两个端点的能力。

高对比度表示显示设备能够清晰地显示黑暗和明亮的部分。

为了测量对比度，可以使用对比度测量仪来测量黑白两个端点的亮度，并计算其比值。

亮度和灰度平衡亮度和灰度平衡是数字电视显示设备性能的其他重要指标。

亮度是指显示设备的整体亮度水平，而灰度平衡表示显示设备在不同灰度级别下的亮度表现。

为了测量亮度和灰度平衡，可以使用亮度计和灰度平衡测量仪来获取显示设备在不同灰度级别下的亮度值，并进行比较。

响应时间响应时间是指显示设备从接收到信号到显示相应变化所需的时间。

响应时间较短表示显示设备能够更快地响应输入信号。

为了测量响应时间，可以使用快速移动的图像来刺激显示设备，并测量显示设备从接收到信号到显示变化的时间差。

视角稳定性视角稳定性是数字电视显示设备另一个重要的性能指标。

视角稳定性指的是当观察者改变自己的观察位置时，显示设备仍保持良好的图像质量和颜色准确性。

为了测量视角稳定性，可以使用视角测量仪来测量不同观察位置下的图像质量和颜色准确性。

结论本文介绍了数字电视显示设备的几个重要性能指标以及测量方法。

色彩准确性、对比度、亮度和灰度平衡、响应时间以及视角稳定性是评估数字电视显示设备性能的关键指标。

通过准确测量和评估这些指标，可以选择和优化最佳的数字电视显示设备，提供更好的用户体验。

数字电视的主要测量技术指标（二）2008-08-12 12:24 来源: 作者：网友评论 0 条浏览次数 4741.1.1.调制误差率（MER）MER（Modulation Error Ratio）其中，I和Q是理想的QAM接收机相位图中的数据点，δI和δQ是由损伤引起的接收的数据点和理想的QAM相位图的点的误差，N是在数据抽样中捕获的点数。

上式中的N是数据抽样的大小，他一般比相位图中的点数多，为了能捕获到具有代表性的抽样。

换句话说，它是测量由任何损伤合法设计与理想的相位图点的位置相比的道德不理想导致的相位图族的变化。

MER变化缓慢，随着干扰的增大，当出现误码率时，MER变化很快。

在测量时，矢量分析仪首先对被测量数字调制信号进行接收和采样，调整信号经解调后于基准矢量信号进行比较。

被测矢量信号与基准矢量信号之间的差矢量信号被称为误差矢量信号，有误差矢量信号中既包含幅度误差信息，也包含相位误差信息。

在干扰小的时候MER可以被认为是信噪比测量的一种形式，它将精确表明接收机对信号的解调能力，因为它不仅包括高斯噪声，而且包括接收星座图上所有其它不可校正的损伤。

如果信号中出现的有效损伤仅仅是高斯噪声，那么MER等于S/N。

1-1 MER的原理示意图图MER的经验门限值对于64QAM为23.5dB，对于256QAM为28.5dB，低于此值，星座图将无法锁定。

另外对不同的部分MER的指标也存有一些经验值：在前端>38dB，分前端>36dB，光节点>34dB，用户>26dB。

1.1.2.误差矢量幅度（EVM）和MER相关的参数是误差矢量幅度（EVM），它的定义为Smax是M相QAM相位图最远状态的矢量的幅度。

其中δI和δQ是由损伤引起的接收的数据点和理想的QAM相位图的点的误差，N是在数据抽样中捕获的点数。

EVM是在IQ(同相与正交)星座图上检测到的载波与其理论上的准确位置之间的距离，是“误差信号矢量”与“最大信号幅度”之比，表达为RMS百分比值。

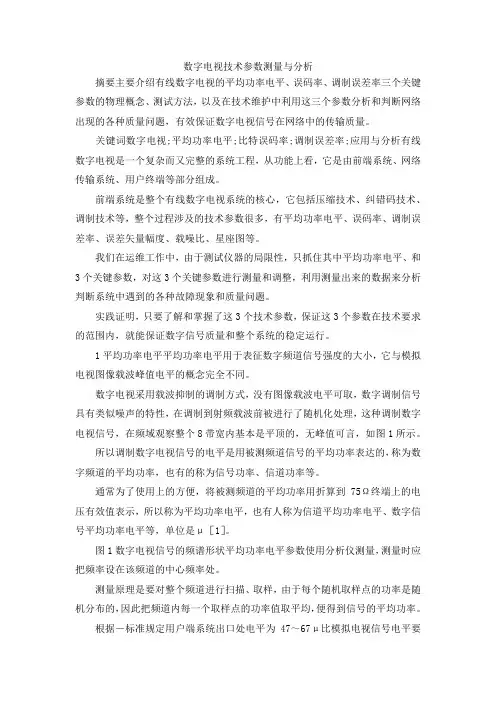

数字电视技术参数测量与分析摘要主要介绍有线数字电视的平均功率电平、误码率、调制误差率三个关键参数的物理概念、测试方法，以及在技术维护中利用这三个参数分析和判断网络出现的各种质量问题，有效保证数字电视信号在网络中的传输质量。

关键词数字电视;平均功率电平;比特误码率;调制误差率;应用与分析有线数字电视是一个复杂而又完整的系统工程，从功能上看，它是由前端系统、网络传输系统、用户终端等部分组成。

前端系统是整个有线数字电视系统的核心，它包括压缩技术、纠错码技术、调制技术等，整个过程涉及的技术参数很多，有平均功率电平、误码率、调制误差率、误差矢量幅度、载噪比、星座图等。

我们在运维工作中，由于测试仪器的局限性，只抓住其中平均功率电平、和3个关键参数，对这3个关键参数进行测量和调整，利用测量出来的数据来分析判断系统中遇到的各种故障现象和质量问题。

实践证明，只要了解和掌握了这3个技术参数，保证这3个参数在技术要求的范围内，就能保证数字信号质量和整个系统的稳定运行。

1平均功率电平平均功率电平用于表征数字频道信号强度的大小，它与模拟电视图像载波峰值电平的概念完全不同。

数字电视采用载波抑制的调制方式，没有图像载波电平可取，数字调制信号具有类似噪声的特性，在调制到射频载波前被进行了随机化处理，这种调制数字电视信号，在频域观察整个8带宽内基本是平顶的，无峰值可言，如图1所示。

所以调制数字电视信号的电平是用被测频道信号的平均功率表达的，称为数字频道的平均功率，也有的称为信号功率、信道功率等。

通常为了使用上的方便，将被测频道的平均功率用折算到75Ω终端上的电压有效值表示，所以称为平均功率电平，也有人称为信道平均功率电平、数字信号平均功率电平等，单位是μ［1］。

图1数字电视信号的频谱形状平均功率电平参数使用分析仪测量，测量时应把频率设在该频道的中心频率处。

测量原理是要对整个频道进行扫描、取样，由于每个随机取样点的功率是随机分布的，因此把频道内每一个取样点的功率值取平均，便得到信号的平均功率。

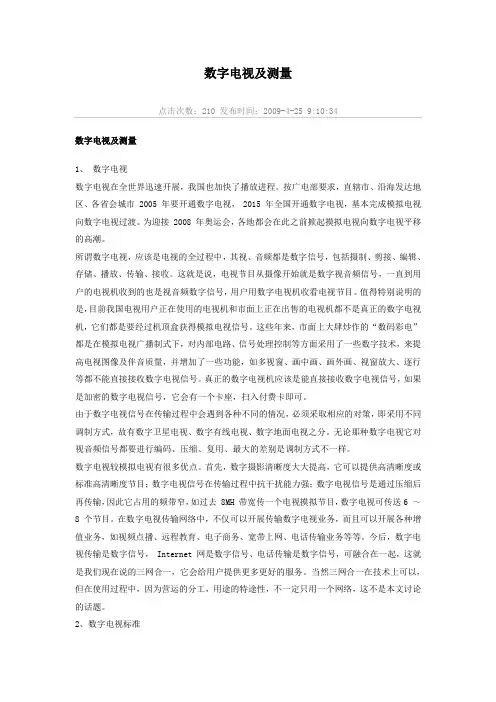

数字电视及测量点击次数：210 发布时间：2009-4-25 9:10:34数字电视及测量1、数字电视数字电视在全世界迅速开展，我国也加快了播放进程。

按广电部要求，直辖市、沿海发达地区、各省会城市 2005 年要开通数字电视， 2015 年全国开通数字电视，基本完成模拟电视向数字电视过渡。

为迎接 2008 年奥运会，各地都会在此之前掀起摸拟电视向数字电视平移的高潮。

所谓数字电视，应该是电视的全过程中，其视、音频都是数字信号，包括摄制、剪接、编辑、存储、播放、传输、接收。

这就是说，电视节目从摄像开始就是数字视音频信号，一直到用户的电视机收到的也是视音频数字信号，用户用数字电视机收看电视节目。

值得特别说明的是，目前我国电视用户正在使用的电视机和市面上正在出售的电视机都不是真正的数字电视机，它们都是要经过机顶盒获得模拟电视信号。

这些年来，市面上大肆炒作的“数码彩电”都是在模拟电视广播制式下，对内部电路、信号处理控制等方面采用了一些数字技术，来提高电视图像及伴音质量，并增加了一些功能，如多视窗、画中画、画外画、视窗放大、逐行等都不能直接接收数字电视信号。

真正的数字电视机应该是能直接接收数字电视信号，如果是加密的数字电视信号，它会有一个卡座，扫入付费卡即可。

由于数字电视信号在传输过程中会遇到各种不同的情况，必须采取相应的对策，即采用不同调制方式，故有数字卫星电视、数字有线电视、数字地面电视之分。

无论那种数字电视它对视音频信号都要进行编码、压缩、复用、最大的差别是调制方式不一样。

数字电视较模拟电视有很多优点。

首先，数字摄影清晰度大大提高，它可以提供高清晰度或标准高清晰度节目；数字电视信号在传输过程中抗干扰能力强；数字电视信号是通过压缩后再传输，因此它占用的频带窄，如过去 8MH 带宽传一个电视摸拟节目，数字电视可传送6 ～8 个节目。

在数字电视传输网络中，不仅可以开展传输数字电视业务，而且可以开展各种增值业务，如视频点播、远程教育、电子商务、宽带上网、电话传输业务等等。
