1.1. D T V数字电视的主要测量技术指标我们要准确把握数字电视传输网络质量的好坏，应该分三步。
第一步：对平均功率，MER,BER这三个指标进行测量。
MER、BER测量门限（实际经验总结）前端MER Pro FECBERPost FECBER64QAM优良38dBuv >1.00E-9 >1.00E-9 正常值36dBuv 1.00E-8 >1.00E-9 临界值34dBuv 1.00E-7 1.00E-8光节点MER Pro FECBERPost FECBER64QAM优良36dBuv >1.00E-9 >1.00E-9 正常值34dBuv 1.00E-8 >1.00E-9 临界值32dBuv 1.00E-7 1.00E-8放大器MER Pro FECBERPost FECBER64QAM优良35dBuv 1.00E-9 >1.00E-9 正常值33dBuv 1.00E-8 1.00E-9 临界值28dBuv 1.00E-7 1.00E-8分支器MER Pro FECBERPost FECBER64QAM优良32dBuv 1.00E-8 >1.00E-9 正常值28dBuv 1.00E-7 1.00E-9 临界值24dBuv 1.00E-6 1.00E-8机顶盒MER Pro FECBERPost FECBER64QAM优良32dBuv 1.00E-8 >1.00E-9正常值28dBuv 1.00E-7 1.00E-8临界值24dBuv 1.00E-6 1.00E-7第二步：当这些指标恶化的时候，应该对其它指标进行详细的测量，判断造成网络质量恶化的原因。
因为MER的恶化是最主要的因素，它将直接导致BER的下降并最终影响用户接收机的接收效果。
所以因主要测试调制质量参数，找出问题原因。
调制质量参数主要有：调制误差率、载波抑制、幅度不平衡、正交误差、相位抖动，RS解码前误码率等。
数字电视原理概述数字电视是一种基于数字信号传输和处理的电视广播技术，相比于传统的模拟电视，数字电视提供了更高的图像质量、更清晰的声音和更多的功能。
数字电视技术包括信号传输、信号编码、信号解码等多个方面的内容。
本文将重点介绍数字电视的原理，并对数字电视的相关技术进行简要说明。
数字电视的原理信号传输数字电视信号的传输采用数字方式，通过电视信号源产生的数字信号经过一系列的传输和解码过程，最终在显示设备上呈现为图像和声音。
在数字电视信号传输中，主要采用的传输方式有两种：地面传输和卫星传输。
地面传输是指数字电视信号通过地面无线电波传输的方式进行传输，数字电视信号会经过信号编码和调制处理后，通过地面发射台向周围的地面天线发射。
接收方通过地面天线将信号接收并解码，再通过相应的设备呈现在显示屏上。
卫星传输是指数字电视信号通过卫星发射到空中，再由用户安装的接收装置来接收和解码。
通过卫星传输，数字电视信号可以远程传输到各地区，同时有较高的传输稳定性和抗干扰能力。
信号编码在数字电视信号传输的过程中，数字信号需要进行编码处理，以优化信号传输的质量和效率。
常用的数字信号编码方式有以下几种：1.MPEG编码：采用MPEG（Moving Picture ExpertGroup）标准对视频信号进行压缩编码，以减少数据量并提高传输效率。
MPEG编码主要包括视频压缩、音频压缩和数据封装等环节。
2.AC-3编码：AC-3（Audio Codec 3）是数字音频信号的一种编码标准，用于对声音信号进行压缩编码。
AC-3编码可以减小音频数据的大小，从而提高音频的传输效率。
3.H.264编码：H.264是一种常用的视频编码标准，也被称为AVC（Advanced Video Coding）。
H.264编码可以提供更高的视频质量和更高的压缩比，从而实现更快的传输速度和更好的网络传输质量。
信号解码数字电视信号解码是指将接收到的数字信号转换为可见的图像和声音的过程。
数字电视的工作原理
数字电视的工作原理是基于数字信号的传输和解码。
数字电视信号首先经过模拟到数字的转换器，将模拟信号转换为数字信号。
数字信号经过编码压缩处理，以减少信号所占用的带宽。
然后，经过传输介质（如电缆、卫星、互联网等）传输到电视接收设备。
在数字电视的接收设备中，首先进行信号解码。
解码器根据接收到的数字信号进行解码，将其恢复为原始数字数据。
随后，解码的数据经过解压缩处理，将其还原为原始图像和音频信息。
接下来，解压缩后的图像和音频数据分别输入到相应的显示器和音响设备中。
图像信号经由显示器的显像处理，最终在电视屏幕上显示出来。
同时，音频信号经由音响设备的声音处理，将声音传递给听众。
在数字电视中，还可以利用额外的功能，如电子节目指南、可交互式服务等。
电子节目指南可以展示当前和未来节目的信息，方便用户选择感兴趣的节目。
可交互式服务可以提供互动功能，如点播节目、购物、游戏等。
总之，数字电视通过将模拟信号转换为数字信号，经过编码压缩和传输，最终通过解码、解压缩和处理等过程，将高质量的图像和音频信息传递给用户。
同时，数字电视还提供了各种附加功能，提升了用户的观看体验。
.数字电视的主要测量技术指标1.1.1引言我们要准确把握数字电视传输网络质量的好坏，应该分三步。
第一步：对平均功率，MER,BER这三个指标进行测量。
MER、BER测量门限（实际经验总结）第二步：当这些指标恶化的时候，应该对其它指标进行详细的测量，判断造成网络质量恶化的原因。
因为MER的恶化是最主要的因素，它将直接导致BER的下降并最终影响用户接收机的接收效果。
所以因主要测试调制质量参数，找出问题原因。
调制质量参数主要有：调制误差率、载波抑制、幅度不平衡、正交误差、相位抖动，RS解码前误码率等。
其中调制误差率反映了调制的总体质量；载波抑制、幅度不平衡等反映调制中可能引起误差的主要原因；RS解码前误码率则反映了整个信道的可靠性的性能。
对数字调制的直接测量是找到信号失真源头的有用工具。
调制质量的估价是放在数字解调之后，自适应均衡器附近.第三步：利用星座图进行逐级排查。
当然我们一般的测试工作只需要做第一步就可以，当网络有问题的时候做第二，三步；而且绝大多数时候我们第二，三步是同时进行的。
建议即使网络正常也因该定时在网络前端执行第二，三步操作便于防范问题于未然。
1.1.1.平均功率1.1.1.1.数字信号电平和模拟信号电平的区别因为模拟电视图像内容是通过幅度调制来传送的，图像的内容是随时变化的，所以模拟电视的信道的功率取决于图像内容，根据图像的内容的不同，信道功率不断的变化。
由于模拟电视行/场同步脉冲电平相对稳定，故我们把测量峰值电平作为判别模拟电视信号强弱的测量标准。
所有的数字调制信号都有类似噪声的特性，信号在调制到射频载波之前被进行了随机化处理，所以当发送一个数字信号时，无论它是否传送数据，在频域中观察一般都是相同的。
而且在频域中观察这样的信号通常也说明不了有关的调制方式，例如是QPSK，16QAM，还是64QAM，它只能说明信号的幅度、频率、平坦度、频谱再生等等。
噪声信号的最大响应与噪声信号的功率没有关系。
数字电视信号强度测量(硬件)摘要数字电视是在模拟电视的基础上发展而来的，其优点是信号经过远距离传输和多次转接切换而没有失真的累积，抗干扰性能强，图像质量好,清晰度高。
随着我国广播电视技术的发展，数字电视正在逐步取代模拟电视，为了满足有线电视系统安装和调试的需要，提高用户的电视接收质量，对有线电视信号的电平测量和传输质量的分析提出了新的要求。
在数字电视广播中，通常需要测量传输信号的强度、误码、调制误差等指标，信号强度是电视信号的一个最基本的指标。
测量的方法是利用数字高频头将射频转换成中频，再使用专用芯片对中频进行处理，得到信号强度。
本论文着重研究了数字电视信号强度的测量，即研究数字电视信号传输过程中，为保证信号质量而进行的定量指标测量。
也涉及了一些数字电视系统的基本知识及今后的发展方向，简单的介绍了数字电视的基本概念，接着详细的描述了本题的设计原理及硬件的实现过程。
关键词：数字电视数字高频头机顶盒信号强度The Measurement of Digital Television SignalStrength (Hardware)ABSTRACTThe thesis mainly studies the measurement of digital television signal strength. The study is the quantitative measurement of digital television signal transmission in order to ensure transmission signal quality. It also deals with a number of basic knowledge of digital television system and the direction of development in the future, the simple introduction to the basic concepts of digital televisions, and then a detailed description of the design principles and hardware to achieve the process.Digital television is in analog TV and develops on the basis of its advantage is, long-distance transmission and multiple signals through transfer switch without distortion of accumulation, strong anti-jamming ability, good quality, high resolutionimage. Along with the development of Chinese radio and TV technology, digital TV is gradually replacing analog TV, in order to satisfy the cable TV system installation and debugging, improve the quality of the TV reception, users of cable TV signal transmission quality measurement and the level of analysis and put forward new requirements. In digital TV broadcasting, usually needs to measure the signal transmission intensity and error, error, modulation signal strength is one of the most basic television signals. The measurement method is to use digital radio frequency head will convert the special chip, using the frequency of intermediate frequency processing, the signal strength.Key Words: Digital Television Digital Tuner Set-top Box Signal Strength目录引言 (1)第一章数字电视的基本原理 (2)1.1数字电视的基本原理 (2)1.2数字电视的优点 (3)1.3数字电视的发展概况 (4)1.3.1数字电视在国外的发展 (4)1.3.2数字电视在我国的发展 (5)1.3.3数字电视未来的发展趋势 (5)1.4数字电视的相关技术 (6)1.4.1 数字电视的广播流程及实现方法 (6)1.4.2 数字电视机顶盒的工作原理及相关技术 (6)1.4.3 数字电视的信道编码 (8)1.4.4 数字电视的调制解调 (8)第二章数字电视信号的强度及其测量 (9)2.1数字电视信号的强度的定义、计算 (9)2.2数字电视的基本传输指标及测量 (9)2.3基本技术参数简介 (10)第三章硬件设计 (11)3.1系统框图 (11)3.2硬件的组成及说明 (11)3.2.1 衰减器 (11)3.2.2 数字高频头 (11)3.2.3 中频处理 (12)3.2.4 峰值检波 (12)3.2.5 V/F变换 (12)3.2.6 单片机 (12)3.2.7 I2C总线 (13)3.2.8 存储器93C86﹝E2PROM﹞ (13)3.2.9 显示芯片（MB90092） (13)3.3相关单元电路的设计 (14)3.3.1 衰减电路的设计 (14)3.3.2 数字高频头的设计 (14)3.3.3中频电路 (15)3.3.4 峰值检波器 (16)3.3.5 V/F转换器 (16)3.3.6存储器93C86﹝E2PROM﹞ (17)3.3.7视频字符叠加芯片MB90092 (18)3.3.8 键盘输入电路 (22)3.4显示电路 (23)3.4.1 89S52 (23)3.4.2 稳压电源 (24)总结 (26)参考文献 (27)致谢 (28)引言近年来，随着我国广播电视技术进步，有线电视系统（CATV）得到迅速的发展，正在从模拟电视向数字电视过渡, 数字有线电视的开通,使得交互式电视广播技术得以发展。
数字电视信号传输技术分析随着科技的发展，数字电视信号传输技术已经成为我们日常生活中不可或缺的一部分。
数字电视信号传输技术是指将电视信号以数字形式传输的技术，这种技术与传统的模拟电视信号传输技术相比，具有更高的清晰度、更稳定的信号、更多的频道选择等优势。
本文将对数字电视信号传输技术进行深入分析，探讨其技术原理、发展现状和未来趋势。
一、技术原理数字电视信号传输技术采用了数字化的方式对电视信号进行编码和解码。
数字信号是通过一系列离散的数值表示，而模拟信号是通过连续的波形表示。
数字电视信号传输技术首先将模拟电视信号进行抽样和量化，得到一系列数字化的数据；然后通过压缩编码的方式对这些数据进行处理，减小数据量；最后再通过数字传输方式将编码后的数据传输到接收端，解码后还原成原始的电视信号。
数字电视信号传输技术的核心就是数字化和压缩编码这两个环节，通过这两个环节的处理，实现了信号的数字化传输和有效的数据压缩，从而提高了信号的清晰度和传输效率。
二、发展现状目前，数字电视信号传输技术已经得到了广泛的应用，包括有线电视、卫星电视、地面数字电视和互联网电视等多种形式。
有线数字电视采用有线传输方式，其优势在于传输质量稳定，信号干扰较小；卫星数字电视则利用卫星进行信号传输，具有覆盖范围广、频道多等特点；地面数字电视则通过地面无线传输信号，传输范围大，成本低廉；互联网电视则是通过互联网进行信号传输，具有互动性强、内容丰富等特点。
数字电视信号传输技术已经成为了电视行业的主流，逐渐取代了传统的模拟电视信号传输技术。
三、未来趋势随着科技的不断发展，数字电视信号传输技术也在不断创新和进步。
未来，数字电视信号传输技术将会朝着以下几个方向发展：1. 高清化：随着高清电视技术的广泛应用，数字电视信号传输技术也将朝着高清化的方向发展。
高清电视具有更高的分辨率和更真实的画面，数字电视信号传输技术需要不断提升传输带宽和编解码技术，以支持高清画面的传输。

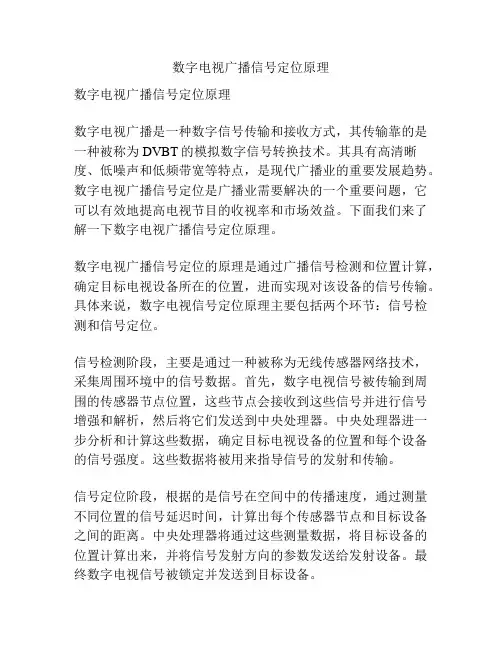

数字电视广播信号定位原理数字电视广播信号定位原理数字电视广播是一种数字信号传输和接收方式，其传输靠的是一种被称为DVBT的模拟数字信号转换技术。
其具有高清晰度、低噪声和低频带宽等特点，是现代广播业的重要发展趋势。
数字电视广播信号定位是广播业需要解决的一个重要问题，它可以有效地提高电视节目的收视率和市场效益。
下面我们来了解一下数字电视广播信号定位原理。
数字电视广播信号定位的原理是通过广播信号检测和位置计算，确定目标电视设备所在的位置，进而实现对该设备的信号传输。
具体来说，数字电视信号定位原理主要包括两个环节：信号检测和信号定位。
信号检测阶段，主要是通过一种被称为无线传感器网络技术，采集周围环境中的信号数据。
首先，数字电视信号被传输到周围的传感器节点位置，这些节点会接收到这些信号并进行信号增强和解析，然后将它们发送到中央处理器。
中央处理器进一步分析和计算这些数据，确定目标电视设备的位置和每个设备的信号强度。
这些数据将被用来指导信号的发射和传输。
信号定位阶段，根据的是信号在空间中的传播速度，通过测量不同位置的信号延迟时间，计算出每个传感器节点和目标设备之间的距离。
中央处理器将通过这些测量数据，将目标设备的位置计算出来，并将信号发射方向的参数发送给发射设备。
最终数字电视信号被锁定并发送到目标设备。
总之，数字电视广播信号定位原理主要依靠无线传感器网络技术的应用实现，通过信号强度和信号延迟等参数的测量，计算出目标设备的位置，并通过指导信号的发射和传输，将数字电视广播信号定向到设备要求的接收位置。
这种技术的应用极大地提高了数字电视广播信号传输的质量和可靠性，对于广播业的发展具有重要的意义。
数字电视基本原理数字电视是通过数字信号来传输和接收电视信号的一种技术。
由于数字信号具有更高的带宽和更快的传输速度，相比传统的模拟电视，数字电视具有更高的画质和更多的功能。
数字电视的基本原理可以概括为三个步骤：信号压缩、信号传输和信号解压。
首先，原始的电视信号会经过信号压缩的处理。
这一步骤是为了减小信号的文件大小，以便更好地在数字信号传输中进行传输。
常见的信号压缩方法包括MPEG（Moving Picture Experts Group）压缩标准。
MPEG压缩技术可以根据不同的编码算法，对图像和音频信号进行压缩，从而减小文件的大小，并确保基本的画质和声音质量。
接着，压缩后的信号会通过数字传输媒介进行传输。
数字电视信号可以通过有线、卫星或无线网络来传输。
有线传输主要通过电缆网络提供，卫星传输则通过卫星通信系统，无线传输则通过无线信号传输技术如DVB-T（数字视频广播- 地面传输）来传输。
无论使用何种传输方式，数字电视信号都具有更高的传输带宽和更快的传输速度，使得用户能够更快速地接收到电视信号。
最后，接收端会将传输过来的信号进行解压处理。
解压缩是信号压缩的逆过程，它会将压缩过的信号恢复到原始的画质和声音质量。
解压缩通常采用与压缩相对应的算法，对信号进行还原。
解压缩之后，用户就可以通过数字电视机或数字电视盒子来收看高画质的数字电视节目。
总的来说，数字电视通过信号压缩、信号传输和信号解压的步骤来实现高画质和多功能的目的。
它利用数字信号的高带宽和快速传输速度，使得电视信号可以更快速地传输和接收，提供更高质量的画面和声音，丰富了用户的观看体验。
数字电视已经成为了当今电视行业的主流技术，未来还有望进一步发展和创新。
数字电视的基本原理还涉及到一些重要的技术和概念，如调制解调器、编解码器、多路复用和分解复用等。
调制解调器是数字电视传输中不可或缺的设备。
当数字信号需要通过有线或无线传输媒介传送时，调制解调器可以将数字信号转换成模拟信号，以便在传输过程中更好地传输。
数字电视工作原理
数字电视是利用数字技术来传输和显示电视节目的一种新型电视。
它的工作原理主要包括信号传输、信号接收和信号解码。
下面简要介绍数字电视的工作流程。
首先，数字电视节目通过卫星、有线电视网络或地面数字电视发射站传输到用户家中。
这些数字电视节目信号经过调制和编码后以数字形式传输，以便提供更高的画质和音质。
接下来，用户的数字电视机通过天线、卫星接收器或有线电视接口接收到信号。
接收器将接收到的信号传输给数字电视机。
数字电视机通过解码器对接收到的信号进行解析和解码。
解码器会将数字信号转化为模拟信号，并将图像和音频分开。
图像信号经过处理后，显示在电视屏幕上，通过调整亮度、对比度和色彩等参数，使得图像更加清晰和逼真。
音频信号经过解码和处理后，通过扬声器播放出来。
数字音频技术使得音质更加清晰，同时还可以实现多声道环绕音效，提升用户的观影体验。
此外，数字电视还具备一些互动性能。
用户可以通过遥控器或其他输入设备选择电视频道、调整音量、切换节目等。
数字电视还可以通过互联网连接，提供更多的服务，比如点播、网络游戏和广告等。
总的来说，数字电视利用数字技术实现了电视节目信号的传输、
接收和解码。
通过数字信号的处理和解析，数字电视可以提供更高质量的图像和音频。
此外，数字电视还具备互动性能和网络连接功能，为用户提供更加丰富的观看体验。
数字电视工作原理数字电视工作原理是通过将电视信号转换成数字信号进行传输和处理的一种技术。
数字电视使用的是数字信号而不是传统的模拟信号，这意味着电视信号以二进制编码的形式进行传输和解码。
数字电视的工作原理可以分为几个主要步骤。
首先，电视信号经过电视摄像机拍摄或其他视频源生成，并经过模拟到数字转换器进行模拟信号到数字信号的转换。
数字信号可以更好地存储和传输，并且具有更高的图像和音频质量。
然后，数字信号通过压缩编码算法进行压缩，以便更有效地传输和存储。
最常用的压缩编码标准是MPEG（Moving Picture Experts Group）系列。
压缩后的信号可以通过广播、卫星、有线或网络传输到接收器。
接收器是数字电视的关键部分。
它接收数字信号，并使用解码器解码信号。
解码过程将数字信号转换回模拟信号，以便在电视机上显示。
解码器通常与电视机或机顶盒集成在一起。
解码后，模拟信号经过去噪和处理，以提供更清晰和稳定的图像和音频质量。
数字电视通常具有高分辨率和宽屏显示功能，可以提供更逼真和逼真的观看体验。
数字电视的工作原理可以总结为以下步骤：1.生成电视信号并将其转换为数字信号。
2.对数字信号进行压缩编码，以便更有效地传输和存储。
3.通过广播、卫星、有线或网络传输压缩后的信号到接收器。
4.接收器接收信号并使用解码器解码信号。
5.解码的信号经过处理和去噪，以提供更清晰和稳定的图像和音频质量。
6.最后，信号转换为模拟信号，并在电视机上显示。
通过数字化信号的传输和处理，数字电视提供了更高质量和更多功能的观看体验，使用户能够享受到更清晰、逼真和多样化的电视节目内容。
数字电视原理
数字电视是一种通过数字信号传输和处理的电视技术，它使用数字编码和压缩
技术来传输视频、音频和其他数据。
数字电视的原理包括信号的数字化、压缩和解压缩、传输和接收等方面。
首先，数字电视的原理之一是信号的数字化。
传统的模拟电视信号是通过模拟
电路传输的，而数字电视则将视频和音频信号转换为数字信号。
这样可以提高信号的稳定性和清晰度，减少信号的失真和干扰。
其次，数字电视原理还涉及信号的压缩和解压缩。
在传输过程中，视频和音频
信号经过压缩处理，以减少数据量和传输带宽。
然后在接收端进行解压缩，恢复原始的视频和音频信号。
这样可以在保证画质和声音质量的前提下，节约传输带宽，提高传输效率。
另外，数字电视的原理还包括信号的传输和接收。
数字电视信号可以通过有线
或无线方式传输，如地面数字电视、卫星数字电视和有线数字电视等。
接收端通过数字电视机顶盒或数字电视内置解码器进行信号接收和解码，然后将信号转换为视频和音频信号输出到电视机上。
总的来说，数字电视的原理是基于数字信号处理和传输技术的，它通过数字化、压缩和解压缩、传输和接收等步骤实现对视频和音频信号的高效处理和传输。
数字电视技术的发展不仅提高了电视节目的画质和声音质量，还拓展了电视节目的内容和传输方式，为用户提供了更丰富多样的电视体验。
数字电视原理数字电视是一种利用数字技术传输和接收电视信号的系统，相比传统的模拟电视，数字电视具有更高的图像质量、更多的频道选择和更丰富的功能。
数字电视原理涉及到信号的编码、传输、接收和解码等多个方面。
一、信号编码数字电视信号编码主要包括视频编码和音频编码两个方面。
1. 视频编码视频编码是将模拟电视信号转换为数字信号的过程，常用的视频编码标准有MPEG-2、H.264和HEVC等。
这些编码标准通过压缩视频信号的冗余信息，减小数据量，从而实现高效的传输和存储。
2. 音频编码音频编码是将模拟音频信号转换为数字信号的过程，常用的音频编码标准有MPEG-1 Audio Layer II、Dolby Digital和AAC等。
这些编码标准通过压缩音频信号的数据量，保证音频质量的同时减小传输和存储的需求。
二、信号传输数字电视信号传输主要有有线传输和无线传输两种方式。
1. 有线传输有线传输是通过电缆将数字电视信号传输到用户家中的电视机。
常用的有线传输方式包括同轴电缆、光纤和双绞线等。
这些传输介质能够传输高质量的数字信号，并且可以同时传输多个频道的信号。
2. 无线传输无线传输是通过无线电波将数字电视信号传输到用户家中的电视机。
常用的无线传输方式有地面数字电视传输（DVB-T、ATSC）、卫星数字电视传输（DVB-S、DVB-S2）和有线电视数字传输（DVB-C）等。
这些传输方式可以覆盖更广的区域，并且适用于移动接收设备。
三、信号接收数字电视信号接收主要包括接收天线、信号解调和解码等过程。
1. 接收天线接收天线是用来接收数字电视信号的装置，常见的接收天线有室内天线和室外天线。
室内天线适用于城市地区，而室外天线适用于农村地区或者信号较弱的地方。
2. 信号解调信号解调是将接收到的数字电视信号转换为可识别的数据流的过程。
解调器会对接收到的信号进行解调和纠错处理，以确保数据的准确性和完整性。
3. 解码解码是将接收到的数字信号转换为可视化的图像和声音的过程。
数字电视信道处理基本原理和测量知识数字电视基础知识我们通常收看的都是模拟彩色电视，模拟彩色电视信号是由一个亮度信号和两个色差信号组成的。
在频域上我们看到彩色电视信号的频谱形状如下图视频载波彩色副载波伴音载波4.43MHz6.5MHz8MHz其中视频载波是亮度信号，它代表模拟彩色电视的图像，还有明暗和灰度；彩色副载波是由两个色差信号组成，代表图像的颜色，色度信号叠加到亮度信号上显示，伴音载波携带模拟彩色电视信号中的声音信息。
数字电视(Digital TV)是从电视信号的采集、编辑、传播、接收整个广播链路都数字化的数字电视广播系统。
其具体传输过程是：由电视台送出的图像及声音信号，经过数字编码压缩和数字调制后，形成数字电视信号，经过卫星、地面无线广播或有线电缆等方式传送，由数字电视接收后，通过数字解调和数字视音频解码处理还原出原来的图像及伴音。
因为全过程均采用数字技术处理，因此，信号损失小，接收效果好。
因为在传统的模拟电视中，所有的信号都是“连续的”，信号在每一时刻都代表不同的信息，并且在幅度上的每一个不同的数值都代表不同的信息。
但是数字信号在时间上是离散的信息，只要是在本周期内，各个时刻上都代表同一个信息，在幅度上，系统指定了几个合法幅度的数值。
那么模拟电视实现数字传输首要解决的问题就是模拟信号的数字化的问题。
从模拟信号变为数字信号主要为以下几个步骤，如下图所示。
模拟信号经过抽样脉冲变成一定幅度的离散的脉冲以后，用已经编码和定义好的一系列标准的信号去比较这些抽样脉冲，将对应幅度的脉冲转换为幅度最接近的标准幅度的信号，完成信号量化；然后将这些量化后的数据再按照指定的规则进行编码。
模拟信号转化为数字信号的基本原理如上所述，模拟电视信号转化为数字电视信号原理上与此类似。
因为模拟电视信号是由代表亮度的视频载波，代表色度的彩色副载波，携带声音信息的调频伴音组成，所以需要对这些信号分别进行采样，转化为数字信号实现进一步的处理。
数字电视信道处理基本原理和测量知识作者: 日期:数字电视信道处理基本原理和测量知识数字电视基础知识我们通常收看的都是模拟彩色电视，模拟彩色电视信号是由一个亮度信号和两个色差信号组成的。
在频域上我们看到彩色电视信号的频谱形状如下图其中视频载波是亮度信号，它代表模拟彩色电视的图像，还有明暗和灰度；彩色副载波是由两个色差信号组成，代表图像的颜色，色度信号叠加到亮度信号上显示，伴音载波携带模拟彩色电视信号中的声音信息。
数字电视(Digital TV)是从电视信号的采集、编辑、传播、接收整个广播链路都数字化的数字电视广播系统。
其具体传输过程是：由电视台送出的图像及声音信号，经过数字编码压缩和数字调制后，形成数字电视信号，经过卫星、地面无线广播或有线电缆等方式传送，由数字电视接收后，通过数字解调和数字视音频解码处理还原出原来的图像及伴音。
因为全过程均采用数字技术处理，因此，信号损失小，接收效果好。
因为在传统的模拟电视中，所有的信号都是“连续的”，信号在每一时刻都代表不同的信息，并且在幅度上的每一个不同的数值都代表不同的信息。
但是数字信号在时间上是离散的信息，只要是在本周期内，各个时刻上都代表同一个信息，在幅度上，系统指定了几个合法幅度的数值。
那么模拟电彩色副载波视频载波伴音载波6.5MHz8MHz视实现数字传输首要解决的问题就是模拟信号的数字化的问题从模拟信号变为数字信号主要为以下几个步骤，如下图所示模拟信号经过抽样脉冲变成一定幅度的离散的脉冲以后，用已经编码和定义好的一系列标准的信号去比较这些抽样脉冲，将对应幅度的脉冲转换为幅度最接近的标准幅度的信号，完成信号量化；然后将这些量化后的数据再按照指定的规则进行编码。
模拟信号转化为数字信号的基本原理如上所述，模拟电视信号转化为数字电视信号原理上与此类似。
因为模拟电视信号是由代表亮度的视频载波，代表色度的彩色副载波，携带声音信息的调频伴音组成，所以需要对这些信号分别进行采样，转化为数字信号实现进一步的处理。
模拟的亮度信号带宽为6MHz，每个色差信号的带宽为2.75MHz，模拟信号的数字化是在模拟信号被编码为亮度和色差信号之后进行，根据奈奎斯特定理，采样频率至少为被采样信号最高频率的2倍，所以对亮度信号的采样为13.5MHz，对色差信号的采样频率为6.75MHz，采样频率都高于被采样信号的两倍，符合奈奎斯特定理。
对以上述采样频率对模拟电视信号进行数字化得到信号，如果将数字化的信号再恢复到模拟状态可以大部分完好的恢复原来的信息。
根据上面所描述的采样频率，如果每个采样点用10个比特来描述，对亮度信号要产生135Mbps的数字信号，对两个色差信号要产生135MHzbps的信号，一共是270Mbps的数据量，另外还要包括音频信号和一些冗余的附加信息，这样整个信道的数据速率将非常高，如此高的数据速率在8MHz的有线电视频道内根本无法传送。
所以如果想要传送数字视频图像信号，必须对信号进行压缩。
数字电视的图像压缩采用MPEG-2标准对模拟视音频信号进项压缩。
图像的压缩图像的压缩考虑了图像本身的因素和人眼视觉感受的因素。
所有图像信号中可以分为不可预见的分量和可以预见的分量，只有那些不可预见的分量才代表信息，而可以预见到分量则代表冗余。
冗余可以是一幅图像中的大片相似或相同的图像，或者是连续几幅基本相似的图像，这些都是可以被压缩的信息。
还有人眼的视觉感受，人的视觉对亮度信号很敏感，可以感受出分辨率很高的图像，对于彩色信息人眼的分辨率要低很多；另外，在通常的观看条件下，人眼不能显著的感受到色差信号中的高频信息。
通过以上图像本身和人眼视觉系统的主要特性可以大幅度的对图像信号进行压缩。
音频和压缩在数字电视技术中，除了图像需要压缩以外，声音也要压缩，但声音压缩要比图像压缩简单很多，因为声音的信息量比起图像的信息量来，要少得多。
人的耳朵能听到声音的频率范围是20Hz到20kHz，如果我们把20Hz到20kHz按照一定的频带宽度分成很多个频率通道，用来对声音进行过滤和处理，就能对声音信号进行压缩。
声音还有一个屏蔽效应，就是，人的耳朵对某个频率范围的声音灵敏度特别高（600Hz附近），对一些频率却很低（低频和高频）。
如果有几种声音同时存在，声音大的内容很容易听到，而声音很小的内容需要非常注意才能听到。
利用这些特点，在编码的时候就可以分长码和短码来对不同的内容进行编码，对主要声音内容用长码，对次要内容用短码。
经过多种方法对声音信号压缩处理后，声音信号传送的码率可变得非常低，即压缩比非常大。
数字电视中两个很关键的技术数字电视信号的信源编码和信道编码。
信源编码主要是解决图像信号和声音信号的压缩和保存问题；信道编码主要是解决图像和声音信号的传输问题。
以上简单介绍的图像和声音的压缩和编码属于信源编码简略的进行了一下介绍，下面介绍本文的是信道编码。
下图是DVB-C 数字信号从发射到接收的整个信号传输的一个简要框图。
信道编码指的就是前向纠错编码部分。
数字电视中常用的纠错编码，通常采用前向纠错（FEQ编码。
188字节后附加16字节RS码，构成（204，188）RS码。
交织编码前向纠错码（FEC）的码字是具有一定纠错能力的码型，它在接收端解码后，不仅可以发现错误，而且能够判断错误码元所在的位置，并自动纠错。
这种纠错码信息不需要储存，不需要反馈，实时性好。
所以在广播系统（单向传输系统）都采用这种信道编码方式。
FEC部分采用了各种纠错算法和技术，以保证数据在电缆信道上可靠的传输。
他包括：Reed-Solomon（ R-S）编码-提供块的编码和解码，以检测和纠正R-S块中的符号。
交织-把符号均匀分散，防止突发的连续符号差错进入R-S解码器，超出R-S 解码器的纠错能力，产生无法纠正的错误。
伪随机序列扰码一随机选择信道上的数据，是传输数据中0盒1出现的概率接近都50%可以使QAM军码器有效的同步。
Reed Solomon 编码RS码即里德-所罗门码，它是能够纠正多个错误的纠错码，RS码为（204, 188, t=8）,其中t是可抗长度字节数，即对每个传送包而言，可纠正8个错误字节，如果错误的字节数超过这个范围，数据内就会出现不可纠正的误码，同时会出现传送错误标志；每个数据包对应的188字节数据，校验字节为16个字节（开销字节段）。
RS的编码效率是：188/204。
来自美女视频交织为什么要进行交织校验码元n为编码后一个分组的码元数它等于信息码元数加上校验码元数，n=k+r，编码后的一个分组称为码字包括k个信息码元和r个校验码元实际应用中，比特差错经常成串发生，这是由于持续时间较长的干扰会影响到几个连续的比特，而信道编码仅在检测和校正单个差错和不太长的差错串时才最有效（如RS只能纠正8个字节的错误）。
为了纠正这些成串发生的比特差错及一些突发错误，可以运交织技术来分散这些误差，使长串的比特差错变成短串的比特差错，从而可以用前向纠错码对其纠错。
交织技术对已编码的信号按一定规则重新排列，解交织后突发性错误在时间上被分散，使其类似于独立发生的随机错误，从而前向纠错编码可以有效的进行纠错，前向纠错码加交积的作用可以理解为扩展了前向纠错的可抗长度字节。
纠错能力强的编码一般要求的交织深度相对较低。
纠错能力弱的则要求更深的交织深度。
伪随机序列扰码进行基带信号传输的缺点是其频谱会因数据出现连1和连“而包含大量的低频成分，不适应信道的传输特性，也不利于从中提取出时钟信息。
解决办法之一是采用扰码技术，使信号受到随机化处理，变为伪随机序列，又称为数据随机化”和能量扩散”处理。
来自美女视频扰码不但能改善位定时的恢复质量，还可以使信号频谱平滑，使帧同步和自适应同步和自适应时域均衡等系统的性能得到改善。
扰码虽然扰乱”了原有数据的本来规律，但因为是人为的扰乱”在接收端很容易去加扰，恢复成原数据流。
实现加扰和解码，需要产生伪随机二进制序列（PRBS）再与输入数据逐个比特作运算。
PRBS也称为m序列，这种m序列与TS的数据码流进行模2加运算后，数据流中的1”和0”的连续游程都很短，且出现的概率基本相同。
I、Q调制和星座图数据在经过信道编码之后，将被映射到星座图上。
下面先讨论星座图的概念。
下图就是QAM调制器的基本原理框图，这里包含几个主要的概念：什么是I、Q调制；数字信号怎样映射到极坐标上面。
什么是I、Q调制，为什么要采用I-Q调制一个信号有三个特性随时间变化：幅度、相位或频率。
然而，相位和频率仅仅是从不同的角度去观察或测量同一信号的变化。
人们可以同时进行幅度和相位的调制，也可以分开进行调制，但是这既难于产生更难于检测。
但是在特制的系统中信号可以分解为一组相对独立的分量：同相（I）和正交（Q）分量。
这两个分量是正交的，且互不相干的。
下图中的QAM调制器中I和Q信号来自一个信号源，幅度和频率都相同，唯一不同的是Q信号的相位与I信号相差90。
具体关系如下图所示，当I的幅度为1的时候，Q的幅度为0,而当I的幅度为0的时候，Q的幅度为1,两个信号互不相干，相位相差90°,是正交的极坐标图是观察幅度和相位的最好方法，载波是频率和相位的基准，信号表示为对载波的关系。
信号可以以幅度和相位表示为极坐标的形式。
相位是对基准信号而言的，基准信号一般是载波，幅度为绝对值或相对值。
在数字通信中，通常以I、Q表示，极坐标中I轴在相位基准上，而Q轴则旋转90度。
矢量信号在I轴上的投影为I分量，在Q轴上的投影为Q分量。
下图显示和I 和Q的关系。
极坐标和直角坐标的转换Mag M.、产孑I、Q调制的主要优点是：既便于将两个独立信号分量组合成一个复合信号；相应地也可以将其复合信号分解为两个独立的部分。
大多数数字调制是在I、Q 平面上将数据映射为许多离散的点，我们称这些点为星座。
当信号从一个点移向另一个点时，幅度调制和相位调制就同时完成了。
I、Q信号分别是在X轴和丫轴上的投影，合成矢量的幅度表示载波的幅度，合成矢量与X轴的夹角表示载波相位。
因此可以通过改变I、Q驱动信号的幅度映射I-Q空间中的任意一点。
在I 和Q信号传送的值只有预先定义的几个值，代表广泛不同的状态，一个调制的协议针对每个调制形式规定允许的状态数量。
来自美女视频QAM调制的基本原理QA碉制实际上是幅度调制和相位调制的组合。
相位+幅度状态定义了一个数字或数字的组合。
QAM的优点是具有更大的符号率，从而可获得更高的系统效率。
通常由符号率确定占用带宽。
因此每个符号的比特（基本信息单位）越多，效率就越高。
对于给定的系统，所需要的符号数为2n,这里n是每隔符号的比特数。
对于16 QAIM n = 4，因此有16个符号，每个符号代表 4 bit : 0000, 0001, 0010等。
