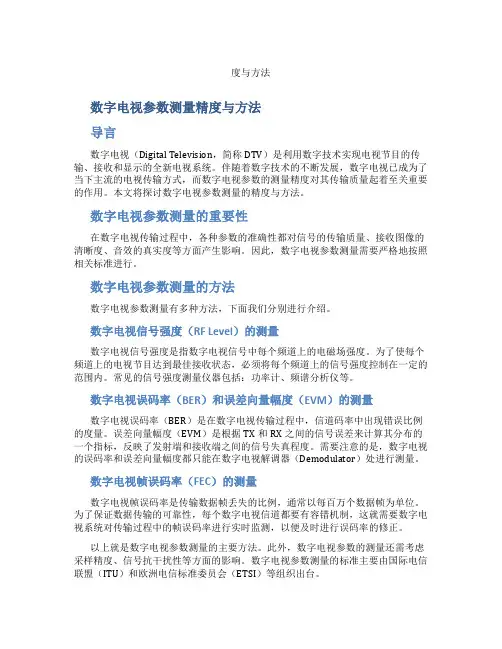

度与方法数字电视参数测量精度与方法导言数字电视（Digital Television，简称DTV）是利用数字技术实现电视节目的传输、接收和显示的全新电视系统。

伴随着数字技术的不断发展，数字电视已成为了当下主流的电视传输方式，而数字电视参数的测量精度对其传输质量起着至关重要的作用。

本文将探讨数字电视参数测量的精度与方法。

数字电视参数测量的重要性在数字电视传输过程中，各种参数的准确性都对信号的传输质量、接收图像的清晰度、音效的真实度等方面产生影响。

因此，数字电视参数测量需要严格地按照相关标准进行。

数字电视参数测量的方法数字电视参数测量有多种方法，下面我们分别进行介绍。

数字电视信号强度（RF Level）的测量数字电视信号强度是指数字电视信号中每个频道上的电磁场强度。

为了使每个频道上的电视节目达到最佳接收状态，必须将每个频道上的信号强度控制在一定的范围内。

常见的信号强度测量仪器包括：功率计、频谱分析仪等。

数字电视误码率（BER）和误差向量幅度（EVM）的测量数字电视误码率（BER）是在数字电视传输过程中，信道码率中出现错误比例的度量。

误差向量幅度（EVM）是根据TX和RX之间的信号误差来计算其分布的一个指标，反映了发射端和接收端之间的信号失真程度。

需要注意的是，数字电视的误码率和误差向量幅度都只能在数字电视解调器（Demodulator）处进行测量。

数字电视帧误码率（FEC）的测量数字电视帧误码率是传输数据帧丢失的比例，通常以每百万个数据帧为单位。

为了保证数据传输的可靠性，每个数字电视信道都要有容错机制，这就需要数字电视系统对传输过程中的帧误码率进行实时监测，以便及时进行误码率的修正。

以上就是数字电视参数测量的主要方法。

此外，数字电视参数的测量还需考虑采样精度、信号抗干扰性等方面的影响。

数字电视参数测量的标准主要由国际电信联盟（ITU）和欧洲电信标准委员会（ETSI）等组织出台。

数字电视参数测量精度对数字电视传输质量和接收效果有着重要的影响，数字电视参数测量的方法也比较多样。

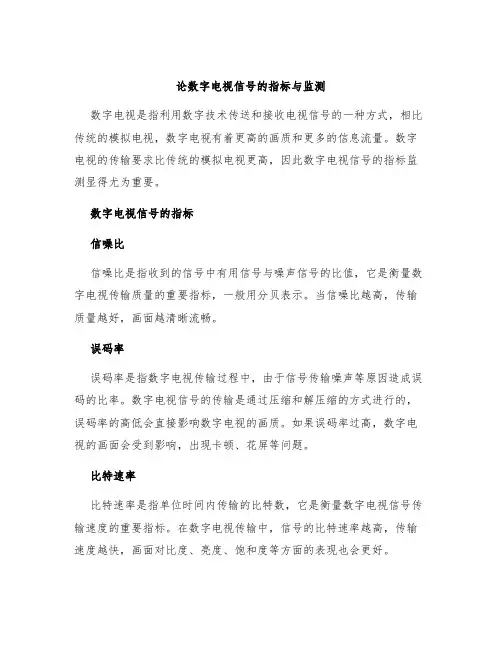

论数字电视信号的指标与监测数字电视是指利用数字技术传送和接收电视信号的一种方式，相比传统的模拟电视，数字电视有着更高的画质和更多的信息流量。

数字电视的传输要求比传统的模拟电视更高，因此数字电视信号的指标监测显得尤为重要。

数字电视信号的指标信噪比信噪比是指收到的信号中有用信号与噪声信号的比值，它是衡量数字电视传输质量的重要指标，一般用分贝表示。

当信噪比越高，传输质量越好，画面越清晰流畅。

误码率误码率是指数字电视传输过程中，由于信号传输噪声等原因造成误码的比率。

数字电视信号的传输是通过压缩和解压缩的方式进行的，误码率的高低会直接影响数字电视的画质。

如果误码率过高，数字电视的画面会受到影响，出现卡顿、花屏等问题。

比特速率比特速率是指单位时间内传输的比特数，它是衡量数字电视信号传输速度的重要指标。

在数字电视传输中，信号的比特速率越高，传输速度越快，画面对比度、亮度、饱和度等方面的表现也会更好。

频偏频偏是指数字电视信号的载波频率相对于标准频率的偏差，它是影响数字电视接收质量的重要因素之一。

频偏越大，数字电视接收的质量越差，画面会出现失真、抖动等现象。

码流速率码流速率是指数字电视信号中每秒钟传输的数据量，它与数字电视信号的分辨率、色彩深度、压缩算法以及比特率等因素相关。

码流速率越高，数字电视信号中传输的信息越多，画质越好。

数字电视信号的监测数字电视信号的监测是指对数字电视信号进行实时或离线测试和检测，以确保数字电视信号的正确传输和接收。

数字电视信号的监测有以下几种方法：人工实时检测法人工实时检测法是指通过人工观察数字电视画面的清晰度、流畅度等方面的表现，从而判断数字电视信号传输质量的方法。

这种方法的优点是能够及时检测到数字电视信号的问题，缺点是人工成本高，无法对数字电视信号中潜在的问题进行全面检测。

电子实时检测法电子实时检测法是指利用数字电视信号监测仪器，对数字电视信号进行实时监测和检测，以验证数字电视信号的正确传输和接收。

有线数字电视信号几项重要性能参数及测试数字电视已经走进了我们的生活。

不论从节目制作设备，还是节目信号的传输也已是数字化了，给我们提供大量清晰、高质量的数字电视节目。

有线数字电视系统包括编解码、复用和传输等多个环节，整个过程涉及的技术指标较多，其中的关键参数影响着数字信号质量和整个系统的稳定性，所以必须对重要的技术参数进行了解和相应的测试以保证信号的高质量播出。

这也对广大的技术人员提出了更高的要求。

在有线数字系统中，还要对TS码流性能参数和系统传输*参数作相应的了解。

一、3级错误分析依据TR101290测试标准将DVB/MPEG-2 TS流的测试错误指示分为3个等级。

第一级，是可正确解码所必须的几个参数:（1）传送码流同步丢失：连续检测到连续5个正常同步视为同步，连续检测到2个以上不正确同步则为同步丢失错误。

传输流失去同步，标志着传输过程中会有一部分数据丢失，直接影响解码后的画面的质量。

（2）同步字节错误：同步字节值不是0X47。

同步字节错误和同步丢失错误的区别在于同步字节错误传输数据仍是188或204包长，但同步字头的0X47被其他数字代替。

这表明传输的部分数据有错误，严重时会导致解码器解不出信号。

（3）PAT 错误：标识节目相关表PAT的PID 为0x0000，PAT错误包括标识PAT的PID没有至少0.5 s出现一次，或者PID为0x0000的包中无内容，或者PID为0x0000的包的包头中的加密控制段不为0。

PAT丢失或被加密，则解码器无法搜索到相应节目；PAT超时，解码器工作时间延长。

（4）连续计数错误：TS包头中的连续计数器是为了随着每个具有相同PID的TS包的增加而增加，为解码器确定正确的解码顺序。

TS包头连续计数不正确，表明当前传输流有丢包、包重叠、包顺序错现象，会导致解码器不能正确解码。

（5）PMT错误：节目映射表 PMT标识并指示了组成每路业务的流的位置，及每路业务的节目时钟参考（PCR）字段的位置。

关于数字电视信号电平的测试心得与分析根据GY/T170—2001《有线数字电视广播信道编码与调制规范》规定数字电视信号RMS（均方根）的电平值应低于模拟信号峰值电平0~10dB。

但在绝大多数经营有线电视网络的营运单位，并不具有测量RMS电平值的测试手段。

一般的情况下绝大多数中小有线网络营运单位只有简单的模拟信号测试手段，这就提出了一个问题：在数字电视信号（DVB—C）快速发展的今天，如何以现有的测试手段去完成数字信号的测量？为了说明问题，我们可以用一般的场强仪和频谱分析仪去进行模拟信号和数字电视信号电平的测试，并进行对比分析。

先假设在网络中传输的模拟信号的电平值与数字电视信号的RMS电平值之差为零。

这时用一般的场强仪去分别测量模拟信号和数字电视信号的电平值，就会发现数字电视信号的电平值会比模拟电视的电平值低十几个dB；更奇怪的是如果用频谱分析仪进行此类测试时，会发现对应于不同的中频扫描带宽（RBW），模拟信号电平与数字电视信号电平之间呈现出不同的电平差。

为什么这样？要回答这个问题，首先要回答模拟信号与数字电视信号在频谱上的差异。

模拟信号的峰值出现在载频点，而数字电视信号在频谱上是看不出载频点的。

在一个合适的频段内，数字电视信号的电平谱更类似于噪声的频谱。

这是由于数字电视信号的频谱是由无数不断变动的载波组成，所以在一个合适的频段内更象是一段噪声频谱。

所以对数字电视信号的测量更适合的方式应为类似于噪声的测量。

我们可以回忆一下模拟信号载噪比的定义：C/N=20lg（图像载波电平有效值/噪声电平均方根值（规定带宽内））其中“规定带宽内”的带宽为5.75MHz由此我们可以初步的理解到，均方根值的测量是与测量带宽有关的。

其实我们大可以这样理解数字电视信号RMS值的含义为“带内功率电平值”。

其所指“带内” 是指-3dB带宽内，“带内功率”是指-3dB带宽内信号功率之和。

有了这样的认识，我们就可以理解模拟信号和数字电视信号在测量中所呈现的差异。

.数字电视的主要测量技术指标1.1.1引言我们要准确把握数字电视传输网络质量的好坏，应该分三步。

第一步：对平均功率，MER,BER这三个指标进行测量。

MER、BER测量门限（实际经验总结）第二步：当这些指标恶化的时候，应该对其它指标进行详细的测量，判断造成网络质量恶化的原因。

因为MER的恶化是最主要的因素，它将直接导致BER的下降并最终影响用户接收机的接收效果。

所以因主要测试调制质量参数，找出问题原因。

调制质量参数主要有：调制误差率、载波抑制、幅度不平衡、正交误差、相位抖动，RS解码前误码率等。

其中调制误差率反映了调制的总体质量；载波抑制、幅度不平衡等反映调制中可能引起误差的主要原因；RS解码前误码率则反映了整个信道的可靠性的性能。

对数字调制的直接测量是找到信号失真源头的有用工具。

调制质量的估价是放在数字解调之后，自适应均衡器附近.第三步：利用星座图进行逐级排查。

当然我们一般的测试工作只需要做第一步就可以，当网络有问题的时候做第二，三步；而且绝大多数时候我们第二，三步是同时进行的。

建议即使网络正常也因该定时在网络前端执行第二，三步操作便于防范问题于未然。

1.1.1.平均功率1.1.1.1.数字信号电平和模拟信号电平的区别因为模拟电视图像内容是通过幅度调制来传送的，图像的内容是随时变化的，所以模拟电视的信道的功率取决于图像内容，根据图像的内容的不同，信道功率不断的变化。

由于模拟电视行/场同步脉冲电平相对稳定，故我们把测量峰值电平作为判别模拟电视信号强弱的测量标准。

所有的数字调制信号都有类似噪声的特性，信号在调制到射频载波之前被进行了随机化处理，所以当发送一个数字信号时，无论它是否传送数据，在频域中观察一般都是相同的。

而且在频域中观察这样的信号通常也说明不了有关的调制方式，例如是QPSK，16QAM，还是64QAM，它只能说明信号的幅度、频率、平坦度、频谱再生等等。

噪声信号的最大响应与噪声信号的功率没有关系。

第三，仪器正确解码MPEG-2信号，即可显示其在FEC前 或FEC后的BER值（取决于测试的端口）。 在此，纠正一个错误的认识，”在传输系统的任意位臵， 都要求BER＜1E-9”。这既不现实也不需要。因为标准规 定了在FEC解码前每传输小时少于一个不可校正数据包， 折算成FEC前的BER为小于1E-4。因此，在FEC前只要BER ＜1E-4，在FEC后都能达到BER ＜1E-9。这就是为什么 我们并不要求FEC前BER越低越好，因为，这将使系统造 价大大地提高。 c）测量仪器 ＱＡＭ数字ＣＡＴＶ分析仪 电视频谱场强仪
f）用场强仪近视测量
场强仪是用来测量模拟电视频道的RF电平，由于在频道载波频率处 一个窄的测量带宽内的RF功率，几乎占有整个频道RF功率的80%，因 此，通常就用载波处测量的RF电平来表示整个频道的RF功率。 用场强仪近视测量数字频道的RF功率时： 第一步，将场强仪的频率调谐到被测量数字频道的中心频率； 第二步，测量该中心频率处的RF电平值至少三次取平均值V1 第三步，按下公式计算被测量数字频道的RF功率V
数字有线电视测试参数
刘小莉 2012年4月24日
数字信号测量分类 Nhomakorabea基带信号或者称传输码流的测量 调制信号或者称射频信号的测量
两大类参数 1) 系统参数 2) 码流参数
系统参数
（1）数字电视频道功率（电平）
定义: 8MHz带宽内的总RF功率，测试点频率在被测试频道的 中央。其单位为dBmV或dBμV。 测量方式： 电视模式下的自动方式测量法 电视模式即解调后的电视信号显示在仪器屏幕上的方式。 频谱模式下的综合方式测量法 频谱模式即在仪器屏幕上显示所选频段的功率频谱的方式。
第二，仪器测量出FEC（前向纠错）前的BER和FEC纠错后接 收到的不可校正包（即错误数据包）。 为了给信号质量提供参考，定义了一个标准，即系统在FEC 解码前每传输小时少于一个不可校正数据包，即可被认为 该系统传输质量较好。这就是“准无差错传输”标准 ETR290 ，该标准的边界值称为QEF（准无差错），近似相 当于FEC前BER为2.0E-4(即每10,000比特2个误码)。

数字电视信号指标测试及网 络维护
第一部分 数字电视基础知识了解 第二部分 数字测试指标及星座图分析 第三部分 仪器应用 第四部分 总结
一、数字电视基础知识了解
数字电视网络拓扑图
2021/12/28
数字电视和模拟电视的区别
一、模拟电视信号是如何传输的？ 模拟基带信号经调幅（AM）-混合-网络-用户端
平均功率：
测量目的： 这个指标的测量可以使我们对测量点的信号强度有一个准 确的认识，从而保证从前端到用户整个传输工程中信号的 强度在一个适当的范围内。 一般要求大于50dB。65-75dB范围内。
过高容易造成信号失真，无法收到清晰图像质量 过低受干扰程度大，不能满足接收电平要求
数字信号的悬崖效应
BER测试结合统计分析功能，可以发现有 规律出现的瞬间干扰。
统计图分析
三、仪器应用
德力数字测试仪器全套配置方案
专业频谱分析、
调制失真、噪声
捕捉、EVS分析、
功
星座图、均衡器、 DS8831Q
频率响应、群时
能
基本频谱、星座 延基分本析频等谱、星座
图、MER统计、 图、MER统计、
专
BER
BER
统计、交流声干 统计、交流声干 DS2500
MER的经验门限值对于64QAM为，低于此值，星座图将 无法锁定。另外对不同的部分MER的指标也存有一些经验 值：在前端>38dB，分前端>36dB，光节点>34dB，用户 >26dB。
BER:比特误码率
BER（比特误码率）定义为是发生误码的位数与 传输的总位数之比，BER 一般表示成科学记数法.
MER给出信号质量下降的一个早期指示。
最佳的MER
较好的MER

1.1 我国数字电视广播进程 第一阶段 2005 年 直辖市、东部地市、中部省会城市 第二阶段 2008 年 东部县、中部地市部分县以上、西部地市以上城市 第三阶段 2010 年 中部县、西部大部分县以上城市 第四阶段 2015 年 西部县城市、全部实现平移 2008 年 奥运是高潮 2015 年 实现数字平移、停播模拟电视
三、数字电视的视音频测量
z 数字电视的视音频测量 z 模拟视音频测量与数字视音频测量及仪器 3.1 视音频测量 数字电视的收看，最终还是视音频信号，因此它仍然有类似模拟视音频的技术指 标，
6
如图 2 所示，由电视信号发生器输出信号，送至被测系统，由解码器输出 SDI 串 行数字音视频信号，再经 D/A 变换为模拟复合信号供作视音频测试，指标有亮色增益、 亮色延时、微分增益、微分相位、多波群响应、信噪比、K 因子、音频信号分析等。
3
DVB-C 数字有线电视、正交幅度调整（QAM） DVB-S 数字卫星电视、正交键控调制（8PSK） DVB-S2 数字卫星电视、正交键控调制（QPSK） DVB-T 地面数字电视、正交频分复用调制（COFDM） 多载波间隔 2K、8K DVB-H 在 DVB-T 基础增加载波间隔 4K
1.4-2 DVB-S2 较 DVB-S1 优点 · 频谱利用率高 · 传输速率 DVB-S 为 55.3Mbps DVB-S2 为 86.4Mbps · 是下一代数字卫星电视方向
第一级__可解码性差错（共 6 个）：传输码流同步丢失（TS sync loss）；同步 字节错误（Sync byte error）；节目相关表错误（PAT error）；节目映像表错误（PMT error）；连续计数错误（Continuity count error）；节目识别表错误（PID error）。

第1页共3页
本文格式为 Word 版，下载可任意编辑，页眉双击删除即可。
中频道、斜率 2 种分析方法可以确定系统的平衡性，推断是否为线缆受损， 以推断虚电压及故障也许位置。
接头进水，设备故障等常规问题，而频率频谱分析能初步分析是否有干扰
载噪比〔C/N〕指已调制信号平均功率与噪声的平均功率之比，载噪
信号或畸变造成的无法正常接收等。频道、斜率 2 种频道分析方法的区分 比中的已调制信号的功率包括传输信号的功率和调制载波的功率〔注：有
为：频道频谱分析可以一次看 12MHz→870 MHz 带内的连续 36 个频道的电 线数字电视接受 QAM 调制后，载波被抑制〕。其代表噪声干扰相对调制而
平〔模拟电视可以同时显示音/视频电平)，扫描频道跨度通过左右键调整； 言的强弱程度，直接反映出调制信号与噪声干扰间的相对强弱关系。
压中混入直流电压，则显示大电平。通过在线测试网络的电压、电平，可 好的量化噪声与入侵干扰〔在它们对 BER 造成影响之前〕。
第2页共3页
本文格式为 Word 版，下载可任意编辑，页眉双击删除即可。
图 2 所示是对一个被测调制器逐步引入噪声，并记录下 MER 和 Viterbi 前的 BER 值，获得 MER 与 BER 的关系曲线。没有加噪声时， MER 的初始 值为 35 dB，此时 BER 接近于 0。随着噪声增大，MER 渐渐降低，而 BER 仍旧保持不变。当 MER 到达 26 dB 时，BER 开始增大，显示已接近门限点。 MER 的变压过程说明，在 BER 到达门限点之前很久，系统的信号质量就已 经在不断下降了。对于 64QAM 系统，当 MER 降低到 24 dB 时，一般数字电 视机顶盒可能就无法正确解调或无法工作了。因此，为确保系统中的 BER 指标，必需确保系统中 C/N 与 MER 保持在一个可以接受的范围。

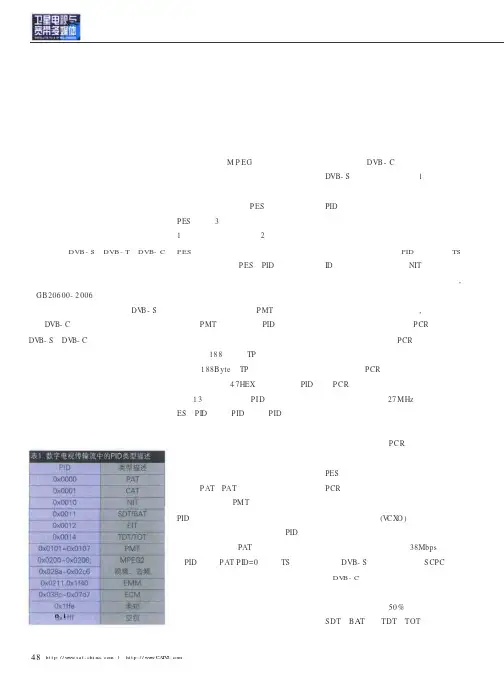

理论上，从声像的摄取经信道传输到接收端解码的整个过程均为数字化的信号处理过程，即称为数字电视或数字电视系统。

由于在实际中有卫星、地面和有线三种信道传输方式，所以就出现了对应的数字电视传输与接收标准，即DVB -S ，DVB -T 和DVB-C的形式。

就我国目前而言，地面采用自主知识产权的单多载波传输标准（GB20600-2006），使得在信号构成上与采纳欧洲传输标准的卫星DV B-S 和有线DVB-C 差异较大，所以本文着重在DV B-S 和DV B-C 的信号或码流构成上的异同性作一个较为深入的分析研究与实际测试。

这些工作对于读者深刻了解数字电视码流构成特点特别是指导数字电视的终端服务具有很强的针对性。

码流构成上的相同之处经过符合M P EG 标准的视音频压缩，进入本文讨论的信道或网络（卫星、有线）传输前将该路节目流进行复用，形成一路打包的PES 传输流，在这PES 流中，3字节用来表示包开始前缀，1字节用来表示包标识，2字节用来表示P ES 包长度，剩下的是实时压缩的活动图像和声音等可变PES 包PID 就在传送包的包头中，它的作用就好比是一份文件的文件名，有了标识码的传输包，会丢进一个叫节目映射表（PMT ）的控制信息中，PMT 本身也有一个PID 号，与其他信息流一样，已经打好了固定长度的用于传输的188字节的TP 包中，这个固定长度为188Byte 的TP 包有固定的一个字节的同步字节（47HEX ），有自己的PID 值（13比特），这个PID 值与该路节目ES 的PID 音频、PID 视频、PID 数据一一对应以确认该流是“何物”，最后将与该路节目有关的传送包复接起来，共同形成单路节目传送流。

在多路节目传送流中，还有一个特殊的控制信息即节目关联表PAT ，PAT 中包含的是与每路节目传输流相对应的PMT 表所在的传送包的PID 信息，通过对它译码，就可以对单个节目传送流进行译码了，这也是PID 变化的核心所在，传送PAT 的传送包有其独特的PID 号，即PAT PID=0，一个TS 流下的任何其他的比特流不得再使用这个号，最后再把同类型的其他节目或传送信息复接起来，形成一个系统级的传送流的一部分，再调制到某一载频上或者说某一频点上（DVB-C 收发载频一样，而DVB-S 则是上行频率）。

地面数字电视信号的技术参数与测试作者：林清叶来源：《活力》2012年第06期[关键词]地面数字；电视信号；技术参数；测试一、地面数字电视信号的技术参数数字电视和模拟电视的频谱结构及能量分布完全不同。

由于数字电视信号中的调幅是平衡调幅,抑制了载波,因而从频谱分析仪上看,一个数字频道的已调信号,像一个抬高了的噪声平台,均匀地平铺于整个限定带宽内。

伴音信号在MPEG-2编码时,已经与图像信号以包的形式复用到了一起。

数字电视系统的测试相对于模拟电视来说是一个全新的概念，我们必须按数字电视的标准，结合实际情况，选用新的测试仪器，去探讨它的测试方法以及数字电视的参数指标。

1.地面数字电视的载噪比。

数字信号信噪比(S/N)指传输信号的平均功率与噪声的平均功率之比。

数字信号载噪比(C/N)指已调制信号的平均功率与噪声的平均功率之比,载噪比中的已调制信号的功率包括了传输信号的功率和调制载波的功率。

数字调制信号对网络参数的要求主要反映在载噪比上,载噪比越大,信号质量越好,反之信号质量就差,模拟电视会出现“雪花干扰”,数字电视会出现马赛克,严重时会造成图像不连续甚至不能对图像解码。

2.地面数字电视的比特误码率。

比特误码率BER的定义是误码的比特数与传输的总比特数之比。

误码的实质与信号的信噪比有关，是信号受到噪声、脉冲抖动、工业干扰及突发信号如雷电等所至，因此我们可以由测量信噪比算出BER。

数字电视信号是离散的信号,接收到的数字电视信号要么是稳定、清晰的图像,要么就是中断(包括马赛克、静帧),具有“断崖效应”的特点。

信号的这种变化,与传输的误码率有关,BER测量侦测并统计每个误码，问题可能是由瞬间干扰或突发噪声引起，并不完全表征网络设备状况，这时BER指标只具有参考价值。

3.地面数字电视的调制误差率。

调制误差率MER是信号理想的矢量幅度的平方和与信号误差矢量幅度平方和之比，以dB表示。

在数字电视中，MER是表征数字信号质量的最重要指标，它精确表明数字信号在调制和传输过程中所受到的损伤，也一定程度上说明该信号是否能被解调还原，以及解调还原后信号质量状况。

《中国有线电视》2021(01)金於CHINA DIGITAL CABLE TV•开发与应用-中图分类号:TN949.6+91文献标识码：B文章编号：1007-7022(2021)01-0060-02DOI：10.12071/ccatv.2021-01-017数字电视信号测试技巧和方法研究□王萍（江苏有线网络发展有限责任公司江都分公司，江苏扬州225200）摘要：利用数字电视信号的测试技巧和方法，有利于接收更加稳定的电视信号，推动数字电视的发展,介绍数字电视信号测试的主要方法&关键词：数字电视;信号测试;技巧方法Rerearch on Digital TV Signal Testing Skills and Methods□WANG Ping（Jiangsu Cable Network Development Co.,Ltd,Jiangdu Branch,Yangzhou225200,China）Abstraci:By using digital TV signal testing skills and methods,it is helpful to receive more stable TV signals,so as to biter promote the development of digital TV.and meehodsaeedoscu s ed and expeaoned on deeaoe.Key words:digital TV;signal test;skills and methods在数字电视不同设备中，信号接受系统发挥着十分重要的作用。

但由于内部线路或天气变化等多种因素的影响,数字电视信号接收会受到多种干扰和限制，使得整体系统无法正常运行，使得相关用户无法正常使用数字电视。

在这种情况下，为更好地推动数字电视的发展，需要结合数字电视信号常出的故障现象,探索解决故障的措施。

中 图分 类 号 ：Ｔ ９ ９ 文献 标 识 码 ：Ａ Ｎ４ 文章 编 号 ： １ ０ — ４ ６（ ０ １】０ — ０ ９ ０ ０７９ １ ２１ ５ ０ ７— ２
随着数字技术 、网络技术 的快速发展 和普及应用 ，世界广播 ３１ 码 率 测 量 （ Ｅ ） ． 误 Ｂ Ｒ 影响数字 电视最终接收效果 的直 接指标是Ｂ Ｒ Ｅ 。当信号 质量 电视正处在从模拟技术 向数 字技术全面转换 的关键时期 。为满足 数字 电视信号 户￣－ ＇Ｎ量及监控 ，就需要对数字信 号进行测 试不同 好 的情况下 ，纠错前 与纠错后 的误码 率是 相同的 ，但有 一定 干扰 Ｉ 于模拟信号的测试方法 。 存在 的情 况下 ，纠错 前与 纠错 后 的误 码率 就不 同 ，纠错 后 的要 更 低 。 典 型 目标 值 为 Ｉ — ９ Ｅ Ｏ ，对 于 数 字 电 视 而 言 ，这 时 观 看 效 果 １ 、数字信 号 与模拟信 号 的 比较 清晰 ，流畅 ；准无误码 的Ｂ 为Ｉ — ４ ＥＲ Ｅ ｏ ，偶然开始 出现局部马赛 （ 什么是模拟信号。模拟信号是指信息参数在给定范 围内表 克 ，还可 以观看 ；临界 Ｂ Ｒ为Ｉ 一 ３ １ ） Ｅ Ｅ ０ ，大量马赛克 出现 ，图像播 现为连续的信号 。或在一段连续 时间间隔内 ，其代表信息 的特征 放 出 现 断续 ；Ｂ Ｒ 于Ｉ 一 ３ 全 不 能 观 看 。尽 管较 差 的Ｂ Ｒ 示 Ｅ 大 Ｅ ０完 Ｅ表 量可 以在任意瞬间呈现为任意数值 的信号。（ 什么是数字信号 。 ２ ） 信号品质较差 ，但Ｂ Ｒ Ｅ 指标 只具有参考价值 ，并不完全表征 网络 数字信号是一种离散的 、脉 冲有无 的组合形式 ，是负载数字信息 设备状况 ，因为Ｂ Ｒ ｔ Ｅ ￣ 量侦测并 统计每个误码 ，问题可能是 由瞬 Ｊ 的信号。电报信号就属于数字信号 。现在最常见的数字信号是 幅 间 干 扰 或 突 发 噪 声 引起 。 ＭＥ （ 制 误 差 率 测 量 ） 为 接 收 机 对 Ｒ 调 可 度取 值只有两种 （ 和 １ 用０ 代表 ）的波形 ，称 为 “ 二进制信号” 。 传输信 号进行正确解码 的能力提供一 个早 期预警。当信 号质量降 （ 数字信号的优点 。首先是抗干扰 能力强。模拟信号在传输过程 低 时 ，ＭＥＲ 会 减 小 。 随着 噪声 和干 扰 的增 大 ，ＭＥ 逐 渐 降 低 ， ３ ） 将 Ｒ 中和叠加 的噪声很难分 离 ，噪声会随着信号被传输 、放 大 、严重 而 Ｂ Ｒ 持 不 变 ， 只有 当 干扰 增 加 到一 定 程 度 ，ＭＥ 继 续下 降 ， Ｅ 保 Ｒ 影响通信 质量 。数 字通 信中的信息是包含 在脉 冲的有无之中的 ， Ｂ Ｒ 开始恶化。 Ｅ才 只 要 噪 声 绝 对 值 不 超 过 某 一 门 限 值 ， 接 收 端 便 可 判 别 脉 冲 的 有 ３２ 制 误 差 率 测 量 （ Ｒ ） ． 调 ＭＥ 无 ，以保证通信 的可靠性 。其次是远距离传输仍能保证质量 。因 在数字电视中 ，Ｍ Ｅ Ｒ是象征数字信号质量的最重要指标 ， 为数字通信是采用再生 中继方式 ，能够消除噪音 ，再生 的数 字信 它精确表 明数字信号 在调制和传输过程所受到 的损伤 ，也一定程 号和原来 的数字信号一样 ，可继 续传输下去 ，这样通信质量便不 度上 说 明该 信号是 否 能被解 调还 原 ，以及解 调还原 后信 号质量 受距离的影 响 ，可高质量地进行远距离通信。 状况 。ＱＡ Ｍ调制信号 从前 端输 出 ，经各 级 网络传输 、入 户 ，其 ＭＥ 指标会逐渐恶化 ，ＭＥ 的经验门限值对于６ Ｑ Ｒ Ｒ ４ ＡＭ为２ ． Ｂ ３５ ， ｄ ２ 、关于数 字有 线 电视 信号 的重 要 指标 对于２ ６ ５ ＱＡＭ为２ ． Ｂ，低于此值 ，星座 图将无法锁定 、判决 。 ８５ ｄ ２１ 动 态 的 Ｍ Ｅ ／标 ．大 Ｒ３＇ ￣ 另外对 于网络不 同部分 的Ｍ Ｅ Ｒ指标也存有一些经验值 ：６ ＱＡ ４ Ｍ 在 数 字 电视 中 ，ＭＥＲ 象 征 数 字 信 号 质 量 的 最 重 要 指 标 ， 是 ３ｄ ３ｄ ３ｄ 它精 确表明数 字信号在调制和传输过程所 受到的损 伤 ，也一定程 时 ，在 前端要求＞ ８ Ｂ，分前端 ＞ ６ Ｂ，光节点＞ ４ Ｂ，用 户端 ＞ ６ Ｂ。所 以要求使用ＱＡ ２ｄ Ｍ分 析仪 对Ｍ Ｅ Ｒ指标进行测量。但是 度上说 明该信 号是 否能被解调还原 ，以及解 调还原后 信号质量状 这 些经验值 ，在最终测量时会有 一些差异 ，造成我们难以确定最 况 ，这是表征数字信号质量最重要的指标。 特别要注意的是由于ＭＥ 指标越大 ，说 明信号质量越好 。但 终 门限。这 主要 是因为影响 Ｍ Ｅ Ｒ的因素不是 只有高斯噪音 ，而 Ｒ 且包括接受星座 图上所有其它不可校正的损伤。 作 为测试仪器不仅要测 量优 质的信号 ，对实 际网络 中恶 化需 要检 因此需要具有星座图 、最好是ＭＥ 损伤分析的仪器做全面的 Ｒ 修 的信号也应该能够准确测 量 ，所 以选择数字仪器 ，不仅要 看其 Ｅ 下降的原 因。 最优ＭＥ 指标是 多少 ，还要重点 考察 在各 种实际网络情 况下的实 测量分析 ，才能确定 各级维护门限和找ＮＭ Ｒ Ｒ ３３ 座 图 分 析 方 法 ．星 际测试准确度。 对于我们在测量 了平 均功率 、ＭＥ Ｒ、Ｂ Ｒ Ｅ 后还不能解决问题 ２ 准 确 的 平 均 功 率 测 量 ． ２ 平 均功 率反 映了带 内传输 能量 ，过 大或 过小都 会对传 输 质 的 情 况 ，星 座 图是 很 好 的 工 具 ，它 能 够 帮助 我 们 找 到 问题 所 在 。 星座图能找 到诸如噪声 干扰 、连续波干扰 、调制器输 出误差 、增 量产生影响 。以上两项功能相 当于工程师 １常使用 的万用表 ，同 ３ 时具有这两项功能的仪器 目前被定 义为数字电视测量的入 门级仪 益压缩 、相位噪声等各种 引起接受问题 的原 因。帮助迅速锁定并 解 决 问题 。 器。 ３ 快速的频谱分析 ． ４ ２３ 缩 放 的 星 座 图 显 示 ＿可 由于信 号在频域 上传输 ，带 内和带外 的频谱分布和干扰对信 星座 图是数字信号调制质量 最直观的图形显示 ，在实际工作 号质量有直接影响 ，配置频谱 功能可以准确观察信号在频域上 的 中 它 相 当 于 工 程 师 Ｅ常 使 用 的示 波 器 。 星 座 图 显 示 要 求 能 多 级 缩 ｔ 放 ，并 且观察屏 幕要大 ，这样才能清楚观察 到星座点的位置 ，才 传 输状 况并捕捉突发干扰 、噪声。对于数字信号测量 ，仪器所配 １ ） 有 实际应用价 值。 目前 国内外普遍 认为显示 屏幕在４ 以上 观察 置 的频 谱功能 ，按重要性排列应考察是 否满足以下条件 ：ｆ Ｎ试 寸 动 态是否满 足要求 ；ｆ） Ｗ接收带 宽可否多级切换 ，最小ＲＢ ２ＲＢ ｗ 星座 图才有实际意义。

数字电视信号的特点、测试与诊断方法摘要：数字电视系统中的数字信号非常重要，主要体现在不管是信号的产生、传输或者是接收，还是信号的处理或者是记录都离不开数字信号。

基于此，本文主要对数字电视信号的特点、测试与诊断方法进行了探讨。

关键词：数字电视信号?特点?测试?诊断方法中图分类号：tn949.197 文献标识码：a 文章编号：1674-098x（2012）09（c）-0138-01有线数字电视之所以会导致多径效应是由于：未将假负载与分配器空口进行连接，接头氧化受到水的干扰，电缆发生物理损伤等。

建筑物反射是多径效应的基本来源，移动接收系统因为多普勒效应的存在，影响了接收机顶盒有效接收信号，接收到的信号除了载波频率会出现轻度变化外，并且会有相位噪声，对系统有效的接收信号产生了直接的影响。

所以关于数字电视，其地面传输系统是很复杂的。

1 码流性和以前的模拟电视不同，数字电视信号是这样传输的：很多路时基一样或者不一样的节目通过复用后最终形成一路传输流也就是ts流。

mpeg提到的节目，主要是那些不管是节目号还是时间基准都一样的元素组成的集合，不过也许会有多个节目号与时间基准相同的码流相对应。

在这里我们举例说明有线数字电视信号是如何传输的，通常来说，45mbi/s作为sdh的传输通道之一，其在接收端处对本地实施调制的qam调制器主要采取的是64qam方式，这就导致一个传输需要的真正带宽大概为38mbit/s。

通常来说，带宽大概是38mbit/s码流的时候，几乎占到15%比例的带宽主要在空包，psi/si信息以及条件接收信息的传输方面使用，大概占到85%比例的带宽主要在4～7套在清晰度方面等同于dvd质量数字电视业务的传输方面使用，它们被调制在相应的高频点上，主要是通过64qam 方式进行调制的，这就得归功于目前效率很高的压缩编码技术手段，通过很多测试可以得出，通过压缩的音视频信号，其带宽往往达到2.5～4.7kbit/s。

电视节目测量各项指标和技术标准为保证电视节目视频图像的技术质量,用示波器主要测试箭头显示(复合色域),YUV波形显示,钻石显示(RGB色域),符合波形显示(检查亮度、字幕电平、底电平等指标)电视节目制作过程中的设备技术指标现在的电视节目大多数都是用数字设备,所以,数字信号的测试就显得非常重要了,对数字信号的测试除了眼图、抖动、EDH(错误检测处理,错误检测处理(EDH)技术是伴随着数字电视的发展而产生的一种数字信号检测技术,它能准确地标识出信号传输时所发生错误的位置及类型,防止“悬崖效应”的发生。

)等指标外,我们要考虑信号在色域中的合法和有效性。

按照国家广电总局和金范奖评定办法标准,对视频和音频的各项指标做了如下标准:视频标准1. 视频信号技术指标规定,节目全电视信号峰值不大于0.8V2. 节目亮度信号峰值电平不大于0.721V3. 节目基色信号峰值电平峰值不大于0.735V(RGB不大于0.735V)4. 黑电平与消隐电平差(低电平)标准为0~0.05V5. 字幕电平大不于0.8V6. 时码连续并在引带彩条信号开始点置零7. 对于声音信号,CH1(混音声)节目声音峰值电平正常值为-9DBFS,最高不超过-6DBFS.利用各种测试仪器,示波器等,对钻石diamond High是735mv,diamond low是-35mv,diamond area是1%;箭头arrowhead pal max是800mv,arrowhead pal min是-210mv,arrowhead area 是1%,亮度阀值luma max 是103.0%,luma min 是-1.0%,luma area是1%,同时设定视音频告警功能,复合色域和RGB告警功能,信号超标时会告警,测试时保证了全电视信号幅度、黑电平、亮度电平和音频均在指标范围内,RGB色域在有效的范围内。

音频测试声音作为节目整体的一部分,除了注意图像质量外,音频指标也非常重要。

数字电视信道测试一、综述数字电视的信道测试主要测试数字电视接收机的接收性能，包括接收灵敏度、频率范围、C/N载噪比等指标的测试。

测试用的仪器为罗德与施瓦茨公司的SFU广播测试系统。

SFU广播测试系统为目前世界上最顶尖的数字电视测试系统之一，也是目前国家的行业标准测试仪器。

SFU内部集成了码流发生器、信号调制器、噪声发生器、误码率测试仪等一系列功能，可以满足数字电视接收机的研发、生产等各种场合严格的测试要求。

目前我们公司配备的SFU里面主要集成了DVB-T/H、DVB-C、ATSC/8VSB三个调制模块。

以下的测试方案以DVB-T为例，其余两个与此类似。

二、测试前的准备1、准备SFU一台，码流发生器（蓝拓扑）一台，待测数字电视接收机若干，优质BNC接口电缆一根，优质75欧姆同轴电缆一根，USB鼠标一个；2、系统的连接：将码流发生器的ASI码流输出端口与SFU前面板的ASI码流输入端口用BNC电缆连接起来，用75欧姆同轴电缆从SFU的RF输出端口接至待测机器上，鼠标插上；3、系统上电开机，因为SFU与码流发生器用的都是WINDOWS操作系统，故要等待初始化完成，待测机器要恢复出厂设定；4、码流的播放：用码流发生器循环播放一段活动图象码流，此时SFU的码流输入选择要设置成External（外部），并且码流输入选择INPUT要设置成“ASI FRONT”；或把SFU的码流输入选择设置成TS PLAYER（内部码流播放器）播放SFU内部预置的码流；码流要求为不高于15Mbs码率的一段活动图像，清晰以及容易看清上面的马赛克。

（SFU内部预置的活动图象码流一般在其码流表的LIVE清单里面）5、SFU相关参数的初始设置。

TRANSICSSION STANDAR 调为DVB-T/H；频点设置到与被测机器内部预置频道相对应的任意一个频点；RF电平LEVEL设置为-50dBm，注意单位要设置成“dBm”；在CODING里面设置好以下调制参数：设置频道带宽CHANNEL BANDWIDTH，VHF频段（474MHZ以下）设置为7MHZ，UHF频段（474MHZ以上）设置为8MHZ；设置以下4个参数FFT MODE=8K，GUARD INTERV AL=1/8，CONSTELLATION=64QAM，CODE RATE=2/3。

数字电视发射机测试技术数字电视发射机一般由激励器、功放、合成单元、输出滤波器、监控单元组成。

数字电视发射机的测试是以GB/T 28435-2012《地面数字电视广播发射机技术要求和测量方法》、GB/T 28436-2012《地面数字电视广播激励器技术要求和测量方法》和GY/T229.4《地面数字电视广播发射机技术要求和测量方法》为依据，主要进行发射机功能和射频指标的测试。

数字电视发射机测试系统示意图见图1所示。

数字电视发射机测试系统示意图图1基本术语一1.1 激励器的规定进行信道编码调制输出射频信号GB 20600将TS 流输入信号按照的设备。

1.2 功率放大器1用于将激励器输出的射频小功率信号放大到发射机标称功率的设备。

一般分为预放、分配、放大模块、功率合成等几个部分。

1.3 频谱模板表征信号频谱容差范围的标准频谱曲线。

一般用具有典型意义的频点所对应的相对电平值表示。

1.4 调制误差率调制信号理想符号矢量幅度平方和与符号误差矢量幅度平方和的比值，单位为dB。

1.5 带肩偏离中心频率某一规定值的带外频率点平均功率相对于中心频率点的变化量，单位为dB。

1.6 带内频谱不平坦度带内信号各频点平均功率相对于中心频率的幅度变化量，单位为dB。

1.7 带外杂散带外泄漏信号功率与带内数字信号功率的比值，单位为dB。

二、数字电视发射机相关性能2.1 接口要求数字电视发射机的TS流输入采用ASI格式，物理接口为BNC接头，阴型，输入阻抗为75Ω；10MHz时钟输入采用BNC接头，阴型，输入阻抗为50Ω(10MHz时钟为正弦波，规定峰峰值>600mV)；1pps输入采用BNC接头，阴型，TTL电平，输入阻抗为50Ω；监测输出采用SMA或BNC接头，阴型，输出阻抗为50Ω；发射机输出接口根据功率等级可以选择L16、L27、?40、?80、2?120等物理接口(优先选用GB/T 12566中推荐的连接器型号)，输出阻抗为50Ω；发射机应具有远程控制接口。
