电路基础-电压源和电流源-受控源-基尔霍夫定律————————————————————————————————作者：————————————————————————————————日期：2第一章电路模型和基尔霍夫定律3讲授板书1、掌握电压源、电流源的概念、用法及特性；2、熟悉受控源的用法；3、掌握基尔霍夫定律的应用。
1、电压源、电流源用法及特性2、基尔霍夫定律的应用受控源的概念及用法1. 组织教学 5分钟3. 讲授新课70分钟1）电压源及电流源25 2）受控源15 3）基尔霍夫定律302. 复习旧课5分钟电路元件特性4.巩固新课5分钟5.布置作业5分钟34一、学时：2二、班级：06电气工程（本）/06数控技术（本）三、教学内容：[讲授新课]：第一章电路模型和电路定律（电压源和电流源的概念及特点受控源的概念及分类基尔霍夫定律）§1－8电源元件(independent source)1. 理想电压源1）定义：其两端电压总能保持定值或一定的时间函数，且电压值与流过它的电流i 无关的元件叫理想电压源。

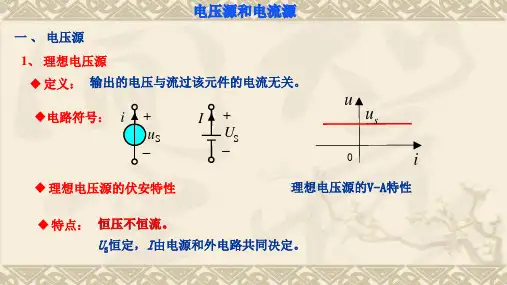

2）电路符号3）理想电压源的电压、电流关系(1)电源两端电压由电源本身决定，与外电路无关；与流经它的电流方向、大小无关。
(2)通过电压源的电流由电源及外电路共同决定。
伏安关系曲线如下图示：实际电流源可由稳流电子设备产生，如晶体管的集电极电流与负载无关；光电池在一定光线照射下光电池被激发产生一定值的电流等。
4）电压源的功率在电压、电流的非关联参考方向下；P = us i56物理意义：电流（正电荷 ）由低电位向高电位移动，外力克服电场力作功电源发出功率。
例1－3图示电路，当电阻R 在0～∞之间变化时，求电流的变化范围和电压源发出的功率的变化。
解：（1）当电阻为R 时，流经电压源的电流为： 电源发出的功率为：表明当电阻由小变大，电流则由大变小，电源发出的功率也由大变小。
（2）当，则（3）当，则由此例可以看出：理想电压源的电流随外部电路变化。
电路中的电流源与电压源电流源和电压源是电路中常见的两种电源类型。
它们在电路中有不同的作用和应用。
本文将探讨电流源和电压源的原理、特点和应用。
一、电流源的原理和特点电流源是一种能够提供稳定电流输出的电源。
它的原理是通过一定的控制电路，使电流维持在设定的数值。
电流源可以有多种形式，例如恒流源和可调节电流源等。
恒流源是一种常见的电流源类型。
它的特点是输出电流不随负载的变化而改变。
无论负载的阻抗大小，恒流源都会保持恒定的电流输出。
这使得恒流源在需要恒定电流的应用中非常有用，例如LED驱动电路和电化学实验中。
可调节电流源是一种可以通过调节器件或控制电路来改变输出电流大小的电流源。
可调节电流源可以灵活应用于需要不同电流输出的场合。
例如，可调节电流源可以用于测试和校准仪器，以满足不同需求的电流范围。
二、电流源的应用电流源在电路中有广泛的应用。
以下是几个常见的应用示例：1. LED驱动电路：LED是一种需要恒定电流驱动的器件。
通过连接一个恒流源到LED，可以保证LED在不同工作条件下都能获得恒定的电流供应。
这样可以确保LED的亮度和寿命稳定。
2. 电化学实验：在一些电化学实验中，需要将一定电流通过电解质溶液或电化学材料。
恒流源可以提供稳定的电流供应，确保实验的准确性和可重复性。
3. 负载测试：在一些电力系统或电路板的测试中，需要通过外部电流源来模拟实际负载情况。
电流源可以提供稳定的负载电流，以评估电力系统或电路板的性能和可靠性。
三、电压源的原理和特点电压源是一种能够提供稳定电压输出的电源。
它的原理是通过电路控制器或稳压器来保持输出电压恒定。
电压源可以有多种形式，例如恒压源和可调节电压源等。
恒压源是一种常见的电压源类型。
它的特点是输出电压不随负载的变化而改变。
无论负载的电阻大小，恒压源都会维持恒定的电压输出。
这使得恒压源在需要恒定电压的应用中非常有用，例如电子设备和通信系统。
可调节电压源是一种可以通过调节器件或控制电路来改变输出电压大小的电压源。
