80__表面电阻测试仪操作说明书

表面电阻测试仪的使用方法一、仪器介绍表面电阻测试仪是一种用于测量材料表面电阻的仪器。

它主要由测试仪主机、电极和显示屏组成。

测试仪主机负责控制整个测试过程，电极用于接触待测材料，显示屏用于显示测量结果。

二、准备工作1.确认仪器和电极的状态良好，无损坏或松动现象。

2.将表面电阻测试仪连接到电源，确保电源稳定。

3.根据待测材料的大小和形状选择合适的电极，并将其安装到测试仪主机上。

三、测量步骤1.将待测材料放置在平整的工作台上，并清洁材料表面，确保无灰尘或污渍。

2.打开测试仪主机，等待仪器启动完成。

在启动过程中，系统会进行自检和校准，确保测量结果准确可靠。

3.选择测量模式，通常表面电阻测试仪提供两种模式：直流电阻测量和交流电阻测量。

根据实际需要选择合适的模式。

4.将电极轻轻地接触待测材料表面，确保与材料表面完全接触，并保持稳定。

5.观察显示屏上的测量结果。

通常显示屏会显示表面电阻值，并可能提供其他相关信息，如温度、湿度等。

6.根据实际需求记录测量结果。

可以使用纸笔记录，或将数据导出到电脑或移动设备中保存。

四、注意事项1.在测量过程中，要保持待测材料表面干净，避免灰尘或污渍的干扰。

2.在接触材料表面时，要确保电极与材料表面完全接触，避免产生间隙或压力不均。

3.测量过程中要保持稳定，避免晃动或移动待测材料，以免影响测量结果的准确性。

4.根据实际需要选择合适的测量模式和电极，以确保测量结果的准确性和可靠性。

5.定期对表面电阻测试仪进行校准，以确保仪器的测量精度。

五、总结表面电阻测试仪是一种非常实用的测量仪器，可以用于测量各种材料的表面电阻。

通过正确使用和操作，可以得到准确可靠的测量结果。

在使用过程中，要注意保持材料表面清洁，确保电极和材料表面完全接触，并选择适合的测量模式和电极。

定期进行校准，可以保证测试仪的测量精度。

希望本文能够帮助大家更好地理解和使用表面电阻测试仪。

表面电阻测试仪的使用方法一、引言表面电阻测试仪是一种用来测量材料表面电阻的仪器。

它可以帮助我们判断材料的导电性能以及是否存在电阻问题。

本文将介绍表面电阻测试仪的使用方法。

二、准备工作在使用表面电阻测试仪之前，我们需要做一些准备工作。

首先，确保测试仪已经连接好电源，并且处于正常工作状态。

其次，准备待测材料和测试电极。

待测材料应该是干净、平整的，没有污渍或损伤。

测试电极应该与待测材料接触良好，并且无杂质。

三、测试步骤1. 将测试电极放置在待测材料的表面上，确保与材料接触良好。

2. 打开表面电阻测试仪，调整仪器的工作模式和参数设置。

根据待测材料的特性，选择合适的测试模式，如直流或交流模式，以及相应的测试频率。

3. 等待仪器稳定后，按下开始测试按钮。

仪器将开始发送电流或电压信号，并测量材料的电阻。

4. 测试完成后，仪器会显示测试结果。

根据需要，可以记录下测量值或将其导出到计算机进行进一步分析。

四、注意事项1. 在测试之前，确保测试仪的电极和待测材料的表面都是干净的，以避免测试结果的误差。

2. 在进行测试时，应注意操作的稳定性，避免杂散电流或干扰信号的影响。

3. 根据待测材料的特性，选择合适的测试模式和测试频率。

不同的材料对电流和电压的响应有所不同，选择合适的参数可以获得准确的测量结果。

4. 在测试过程中，应注意保持测试电极与待测材料的良好接触。

如果接触不良，会导致测量结果不准确。

5. 根据需要，可以进行多次测试并取平均值，以提高测试结果的可靠性。

五、总结通过使用表面电阻测试仪，我们可以准确地测量材料的表面电阻，并判断其导电性能。

在使用测试仪时，需要进行准备工作，并按照正确的步骤进行测试。

同时，还需要注意一些注意事项，以保证测试结果的准确性。

希望本文对您了解表面电阻测试仪的使用方法有所帮助。

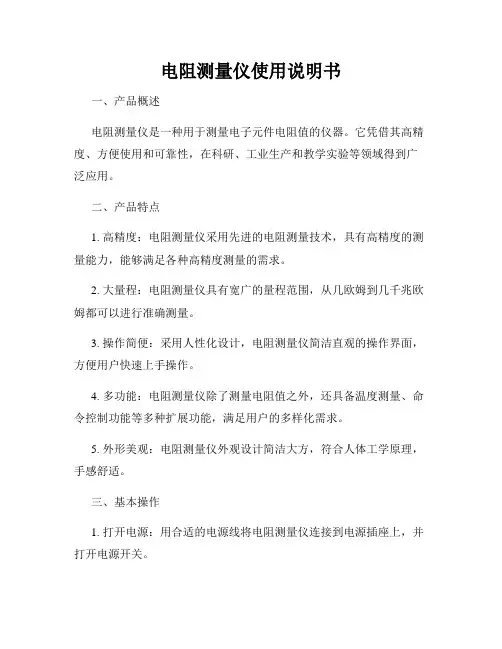

电阻测量仪使用说明书一、产品概述电阻测量仪是一种用于测量电子元件电阻值的仪器。

它凭借其高精度、方便使用和可靠性，在科研、工业生产和教学实验等领域得到广泛应用。

二、产品特点1. 高精度：电阻测量仪采用先进的电阻测量技术，具有高精度的测量能力，能够满足各种高精度测量的需求。

2. 大量程：电阻测量仪具有宽广的量程范围，从几欧姆到几千兆欧姆都可以进行准确测量。

3. 操作简便：采用人性化设计，电阻测量仪简洁直观的操作界面，方便用户快速上手操作。

4. 多功能：电阻测量仪除了测量电阻值之外，还具备温度测量、命令控制功能等多种扩展功能，满足用户的多样化需求。

5. 外形美观：电阻测量仪外观设计简洁大方，符合人体工学原理，手感舒适。

三、基本操作1. 打开电源：用合适的电源线将电阻测量仪连接到电源插座上，并打开电源开关。

2. 连接被测电阻：使用合适的电缆将被测电阻连接到电阻测量仪的测量接口。

3. 设置量程：根据被测电阻的阻值范围，选择合适的量程档位，并通过操作界面上的旋钮进行设置。

4. 进行测量：按下测量按钮，电阻测量仪开始进行电阻值测量，并将结果显示在操作界面上。

5. 记录结果：可以使用内置的存储功能将测量结果保存下来，或通过接口将结果输出至计算机等外部设备。

四、注意事项1. 使用前请确保电阻测量仪的工作环境安全可靠，避免过高、过低温度、湿度对仪器性能的影响。

2. 进行电阻测量时，请确保被测电阻与电阻测量仪的连接稳固可靠，防止测量误差。

3. 在测量大电阻值时，应尽量避免外界干扰，如静电、磁场等可能影响测量结果的因素。

4. 长时间不使用电阻测量仪时，请及时关闭电源以延长仪器寿命。

5. 请勿在无专业人员指导的情况下拆卸或修理电阻测量仪，以免造成不可修复的损坏。

五、维护保养1. 定期进行仪器校准，以确保测量准确性。

2. 保持仪器的清洁干燥，在使用完毕后，可使用干净柔软的布擦拭仪器表面。

3. 避免仪器受到强磁场、静电等影响，以防止仪器性能受损。

表面電阻測試儀操作規範品質政策：以品質爭取訂單、以服務回饋客戶、以誠信永續經營。

環保政策：開發選用環保材料、製造生產環保產品、持續改進環境績效。

○1測試按鈕 ○2接地線 ○3量程指示燈及量程 量程:103=1 千歐姆 綠色LED104=10 千歐姆 綠色LED 105=100 千歐姆 綠色LED 106=1 兆歐姆 黃色LED 107=10 兆歐姆 黃色LED108=100 兆歐姆 黃色LED 109=1000 兆歐姆 黃色LED 1010=10000 兆歐姆 黃色LED 1011=100000 兆歐姆 黃色LED 1012=1000000兆歐姆 紅色LED大於1012=高絕緣材料 紅色LED操作方法：1. 打開儀器后面電池盒蓋，用電池連接線扣緊9V 電池放入蓋好。

2. 將儀器反面的測試導線放在被測量物體的表面上，按住測試按鈕數秒，儀器上的指示燈亮的量程就是測量值(103～1012Ω)。

3. 當測量物體表面較大或測臺面上的物體與地面間的電阻時，將接地線插在接地插座上，測量導線接觸物體面，鱷魚夾接觸待測物體另一端表面則可讀取所測電阻值。

測量判定：該表面電阻測試儀的測量電阻值±5%結果屬性分為三區： 1. 103～105三個綠燈為導電材料區。

2. 106～1011六個黃燈為耗散性材料區。

3. ≧1012的紅燈為高絕緣材料區。

在測量時LED 燈亮，相對應的量程值就是被測物體的電阻值，由此判定被測物體的防靜電性能。

注意事項：1. 若儀器不經常使用時，需拿出電池並保存在乾燥處。

2. 此儀器不耐高溫，不能接近熱源。

3. 不能放物體在儀器表面，以免使測試按鈕放電影響正常測量。

4. 儀器表面只可用乾布擦拭，禁用酒精或天那水等化學藥品。

核準 審核 制訂●○2。

电阻测试仪使用方法说明书一、概述电阻测试仪是一种用于测量电路中电阻值的设备，广泛应用于电子工程、电力系统、通信设备等领域。

本说明书旨在详细介绍电阻测试仪的使用方法，帮助用户正确、高效地操作设备。

二、设备介绍1. 外观描述电阻测试仪外观精致紧凑，有LCD显示屏、操作按键和测试接口。

设备采用优质材料制造，具有防震、防尘、防滑等特性，便于携带和使用。

2. 技术指标- 测量范围：0.01Ω - 10MΩ- 准确度：±1%- 工作电压：220V AC- 重复性：0.5%- 工作温度：0°C - 40°C三、操作步骤1. 准备工作确保电阻测试仪电源正常连接，并插入合适的电源插座。

待设备开机启动完成后，显示屏将会显示主界面。

2. 测试接线将待测试的电路中的电阻器按电阻值大小依次连接到电阻测试仪的测试接口上。

确保电路连接牢固、接触良好，避免松动或接触不良导致测试结果不准确。

3. 设置测试参数根据待测电路的特性，合理设置测试仪的参数。

通过操作按键，进入设置界面，选择合适的测量范围和精度，并根据需要设置温度补偿等功能。

确认设置后，返回主界面。

4. 进行测试按下“开始”按钮，电阻测试仪将开始自动进行测试。

待测试完成后，显示屏将显示测得的电阻值，并给出相应的测试结果。

用户可根据需要将结果记录下来或进行其他操作。

5. 关机测试完成后，根据需要选择合适的关机方式。

长按电源按钮进行强制关机，或通过菜单中的关机选项进行正常关机。

四、注意事项1. 在使用电阻测试仪前，确保自身安全，例如需要戴好绝缘手套，避免触电危险。

2. 在测试过程中，尽量避免与测试接线触碰，以免干扰测试结果。

3. 预热时间可能会影响测试结果。

在首次开机或长时间未使用后，建议进行一段时间的预热操作。

4. 若测试结果与预期不符，建议检查测试接线是否正确连接或考虑是否需要更换电阻器。

五、维护与保养1. 定期清洁电阻测试仪外壳，使用干净的柔软布进行擦拭，避免使用化学溶剂。

表面阻抗测试仪使用方法
表面阻抗测试仪是一种用于测试不同材料表面阻抗的仪器。

这种测试仪通常用于评估涂料、塑料、橡胶、金属和其他材料对静电的敏感程度。

下面是表面阻抗测试仪的使用方法：
1. 准备工作：在使用前，请确保测试仪已经被正确配置并且校准了。

校准表面阻抗测试仪通常需要使用专门的标准器件。

在准备工作中，您还应该确定所测试的材料是否已经清洁干净，无污垢或杂质。

2. 获取测试数据：将测试仪放置在被测试材料的表面上，按下测试按钮并等待测试结果。

测试结果将会在测试仪的显示屏上显示。

表面阻抗测试仪可以显示材料表面的电阻值、电容值或者电位差值。

3. 分析测试结果：根据测试结果，您可以了解到被测试材料的静电敏感程度。

例如，如果测试结果显示电阻值较低，则表明被测试材料对静电的敏感程度较高，可能会导致电荷积累等问题。

如果测试结果显示电阻值较高，则表明被测试材料对静电的敏感程度较低，可能不会产生电荷积累等问题。

总之，表面阻抗测试仪是一种非常有用的测试仪器，可以帮助您评估不同材料的静电敏感程度。

在使用表面阻抗测试仪时，请确保正确配置和校准，并根据测试结果进行相应的分析和处理。

ZC46A高阻计使用操作规程一、概述本高阻计用途广泛,可用丁测量绝缘材料、电工产品、电子设备以及各种元件的绝缘电阻；与本公司配套的电极箱组合可以测量具有抗静电要求的橡胶和塑料制品外表电阻,如煤矿、井下使用的传送橡胶带、塑料带、托辗及电子电脑房的塑料地板和墙壁等；该仪器具有测量精度高、性能稳定、操作简洁等优点.二、技术特性及使用条件i. 测量范围2. 使用条件①环境温度：0〜40 C②相对温度：＜70%③供电电流：AC220世10% 50Hz④仪器可连续工作8小时⑤消耗功率：约10W⑥ 长宽深355mm< 320m 心145mm ⑦重 量：约6kg （主机）三、仪器结构及工作原理四、平安考前须知① 使用前务必详阅此说明书,并遵照指示步骤,依次操作 ② 请勿使用非原厂提供之附件,以免发生危险③ 进行测试时,本仪器测量端高压输出端上有直流高压输出,严禁人体接触,以免触电.④ 为了预防测试棒本身绝缘泄漏造成误差,接仪器测量端输入的测试棒应尽可能悬空,不 与外界物体相碰⑤ 当被测物绝缘电阻值高,且测量出现指针不稳现象时,可将仪器测量线屏蔽端火子接 上.例如：对电缆测缆芯与缆壳的绝缘时,除将被测物两端分别接丁输入端与高压端,再将 电缆壳,芯之间的内层绝缘物接仪器“ G',以消除因外表漏电而引起的测量误差.也可用加 屏蔽盒的方法,即将被测物置丁金届屏蔽盒内,接上测量线.⑥ 测试完毕之后,方可撤除连接线.⑦ 仪器不宜在日光、高温、高湿地方使用和存放.⑧ 本仪器显示有效量程应为了10— 1如表头指针指示＞10时应将量程选择开关升高一档五、接线与操作方法1、接线图1、指小表头 2 4、电源开关57 、测试输入端口 8、倍率选择开关3、放电测试开关 6 、“8调整〞电位器 9、电压选择开关 、高压输出 、半圆拨盘2、调整零位①调整机械零位将倍率开关放至10档,测试电压调至10V档将放电测试开关设在放电档,打量表头指1 针是否在“8〞线（机械零位）上,如果不在“8〞线（机械零位）上必需将表头指针调到“8〞线（机械零位）上,方法是左右调节表头指针下面的半圆拨盘.②调整电气零位合上电源开关,接通220V电压,仪器开始工作,此时指针停在“8〞位置,并预热30 分钟（注意测试环境＜70浴那么会影响测试精度）.当电压处丁10V档时,再次打量表头指针是否偏离“8〞线,调节“8调整〞电位器,使指针打至“8〞线上.如果绝缘电阻大丁10 Q （1000M!）时应将被测试物屏蔽,以免外界干扰.3、将被测试样,用测量电缆线和高压测试线接至Rx测试输入端钮和高压输出端.4、将被测试电压选择开关置丁所需的测试电压档.5、将放电测试开关置丁测试档：A假设发现指针很快打出满度,待查明原因再进行测试（这时最大的可能是被测样品可能有短路.）B假设发现表头无续数或指示很少,可将倍率开关升高一档,并重复这一操作直至读数在表头刻度1-10之间.6、将仪表上的读数（单位欧姆）乘以倍率开关所指示的倍率及测试电压所指的系数（10V 为了K=10,50V 为了K=2,100V 为了K=1,500V 为了K=2,1000V 为了K=1）.即为了被测试样的绝缘电阻值,例如：读数为了1.5,倍率开关所指系数为了106,测量电压为了500V,被测电阻为了1.5 X 106X 500X 2=1.5 X 109Q.7、在测量绝缘电阻时,如发现指针有不断上升现象,这是由丁介质的吸收现象所致,假设在很长时间内未能稳定,一般情况下取其合上测试开关后一分钟时,读数作为了试样的绝缘电阻值.8、一个试样测试完毕,即将“放电一测试〞,开关置丁“放电〞位置后,才能取出试样, 对电容较大的试样（约在0.01 p F以上）需经一分钟左右的放电方能取出试样,以防试样电容中剩余电压电击.9、仪器用完毕后,应先切断电源,并将面板上各开关置丁测试前位置（倍率选择开关处丁10档,电压选择开关处丁10V档,放电测试开关处丁“放电状态〞）.10、测试绝缘材料的体积电阻和外表电阻.连接仪器和电极箱的对应端钮.按下列图将被测材料的试样置丁电极箱内,将箱内红色鳄鱼火火住测量电极,黑色鳄鱼火夹住保护电极（电极之间千万不能互相接触,否那么将损坏仪器）.1 ）测试试样体积电阻时,电极箱上的选择开关置丁Rv,此时箱内三电极的状态如图：至仪器谕入端钮2）测试试样外表电阻时,电极箱上的选择开关置丁Rs,此时箱内三电极的状态如图:至仪器输入端钮（1）———S［笏=输出端钮图中：（1）测量电极（2）高压电极（3）保护电极（4）被测试样注：本仪器所涉及电极的主要尺寸如下：测量电极直径d1 = 5 cm保护电极内径d2 = 5.4 cm保护电极与测量电极间的间隙g = 0.2 cm（2）按下式计算p v （体积系数）A A_/?v = Rv 〒Ae = ；(di + g)」式中；di —测量电极直径(cm).本电极为了 t —绝缘材料试样的厚度(cm).g_测量电极与保护电极的间隙,本间隙为了0.2cm . Rv —高阻计上读数根据上述数据可得:Ae=—(di+g)2 =-(5 +0.2)2 =21.237(cm)2 4」4AetAe r1111111=0.1 cm2L237ctn 2皿1=0&]»10649CH1 3nnn=0r 3ciii70.79cm11、配上电极箱能测量具有抗静电要求的橡胶和塑料外表电阻. 将被测试样品放在绝缘性能良好的平台上,把测试电极放在被试样品外表,然后用测量电缆使仪器的输入端钮(输 入)与主电极相连接,仪器的测试电压输出端钮(高压)与环电极相连接,如下列图所示：六、常见故障排除1 、接通电流后电源指示灯不亮,请检查,保险丝是否损坏2、 接通电源后,表头指针不回到8点,请检查环境湿度是否在70%以下,高压开关是否 置在“放汗= 3.1416下表求出二的值:电〞位位置,倍率开关是否在10档.3、在测试时,指针不偏转,顺时针改变倍率开关也无偏转,检查高压输出端是否有高压输出.七、考前须知1、接到Rx的测试导线必须用高绝缘的屏蔽线（绝缘电阻〉1014Q ）导线长度不应超过1 米.2 、本仪器一般情况下不能用来测量有一端接地的试样的绝缘电阻,在测试时,试样应放在高绝缘的垫板上,以预防漏电影响测试结果.3 、测试电机,电器等电工产品时,应尽量以将面积较大的或外露的电极局部接至仪器的高压端,以免外界干扰.4 、对电缆产品,如有外金届护套可将这局部作为了一电极,接至仪器高压端,而将芯线接至测试输入端,对丁无外套护套的电缆,那么可任意连接,但试样必须放在金届屏蔽罩内,罩壳外接地.5 、测试高阻值电阻时,一般测试电压不超过100V.6 、当被测电阻高丁109Q时,应将试样置丁屏蔽箱内,箱外壳接地.7 、测试时人体不能接触试样及靠近试样,以防触电以及影响测试精度.8、仪表在运输和使用中,应小心轻放,预防剧烈长期的震动.9、保存仪表的地方不应有灰尘,其环境温度为了0〜40C,相对湿度不超过80%且在空气中不应含有足以引起腐蚀的有害杂质.编制：日期：。

表面电阻测试仪操作规程
1.0目的
为确保公司之仪器的有效操作，避免因操作方法、操作步骤等失误而造成仪器的损坏、或因仪器的维护不到位导致测试结果不精准，而产生产品的误测，特追溯至通用使用规程对本仪器制定正确的操作规则。

2.0范围
适用于检测加抗静电剂之PET、GAG、PP、PVC等等各种塑胶卷/片材。

3.0引用文献
表面电阻测试仪使用说明书(随机附)
4.0仪器主体概述
①
⑤
②
③
④
①----指示灯②----测量键（TEST）③----“地表漏电”插座④----条形码
⑤----标示卡
5.0表面电阻测试仪的使用
序号仪器部件使用与说明
1 指示灯指示所测量的结果
2 测量键（TEST）启动测量按键
3 “地表漏电”插座插入地表漏电线
4 条形码与被测物体充分接触
5 标示卡仪器标示
6.0仪器量程与规格
6.1量程：
本袖珍表面电阻测试仪量程从103 Ω到1012 Ω,误差为±1/2量级。

6.2规格：
电源9伏PP3碱性电池
测试电压标称9伏。

表面阻抗测试仪使用方法
表面阻抗测试仪是一种用于测试电气设备表面电阻的仪器。

在进行电气设备的维护和保养时，表面阻抗测试仪是非常重要的工具。

下面介绍一下表面阻抗测试仪的使用方法。

1. 首先，将表面阻抗测试仪连接到电源上，并将测试仪连接到要测
试的设备上。

确保所有连接都牢固可靠。

2. 接着，打开测试仪的电源，并设置测试仪的参数。

根据需要选择
测试仪的测试模式和测试频率。

这些参数将影响测试结果的精度和准确性。

3. 将测试仪的电极贴在要测试的设备表面上，并将测试仪的电极移
动到要测试的区域。

确保电极与设备表面紧密接触，以获得最准确的测试结果。

4. 在测试过程中，观察测试仪的显示屏，并记录测试结果。

如果测
试结果显示设备表面阻抗低于安全标准，需要进行必要的修理和维护。

5. 测试完成后，将测试仪从设备上取下，并关闭测试仪的电源。

将
测试结果记录在设备维护的记录表上，以备后续参考。

需要注意的是，表面阻抗测试仪的使用需要具有一定的专业技能和经验。

为了保证测试结果的准确性和安全性，建议将测试任务交给专业的电气维修人员或技术人员进行。

同时，使用测试仪时需要注意安全，避免发生触电等意外事故。

表面电阻测试仪的使用方法一、仪器概述表面电阻测试仪是一种用于测量材料表面电阻的仪器，主要用于评估材料的导电性能和防静电性能。

本文将介绍表面电阻测试仪的使用方法。

二、准备工作1. 确保测试仪器的电源已接通，并处于工作状态。

2. 将待测材料放置在测试台上，并确保其表面干净、无灰尘和污垢。

三、操作步骤1. 打开仪器的电源开关，待仪器启动完成后，进入测试界面。

2. 在测试界面上选择合适的测试模式，通常有两种模式可供选择：点测模式和扫描模式。

点测模式适用于对特定位置进行测量，而扫描模式则适用于对整个材料表面进行测量。

3. 根据需要选择合适的测试电流和测试电压。

一般情况下，测试电流和电压的选择应根据待测材料的特性和测试要求进行确定。

对于导电性较强的材料，可选择较小的电流和电压进行测试，而对于电阻较高的材料，则需要选择较大的电流和电压进行测试。

4. 将测试探头放置在待测材料表面，并保持一定的接触压力。

确保测试探头与待测材料表面充分接触，以确保测试结果的准确性。

5. 点击“开始测试”按钮，仪器将开始进行测量，并显示测试结果。

测试结果通常以表面电阻值的形式呈现。

6. 对于点测模式，可根据需要选择不同的测试点进行测量。

点击相应的测试点，仪器将进行测量并显示测试结果。

重复此步骤，直至所有测试点测量完成。

7. 对于扫描模式，可根据需要选择扫描范围。

点击“开始扫描”按钮，仪器将开始进行扫描，并在扫描完成后显示测试结果。

扫描结果通常以表面电阻分布图的形式呈现。

8. 测试完成后，关闭仪器的电源开关，并将测试探头从待测材料表面移开。

四、注意事项1. 在进行测试之前，应确保待测材料表面干净、无灰尘和污垢，以免影响测试结果的准确性。

2. 在进行测量时，应保持测试探头与待测材料表面充分接触，以确保测试结果的准确性。

3. 在选择测试电流和测试电压时，应根据待测材料的特性和测试要求进行合理选择，以确保测试结果的准确性。

4. 在进行点测模式时，应选择合适的测试点进行测量，并确保所有测试点都进行了测量，以获得全面的测试结果。
