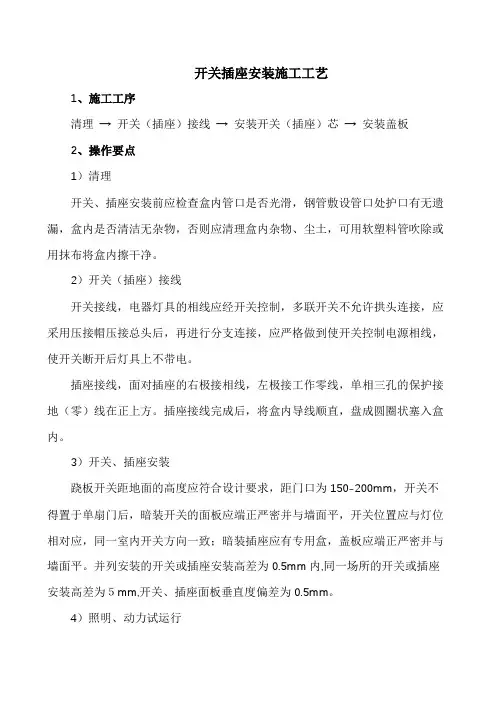

开关插座安装工艺标准[39716]

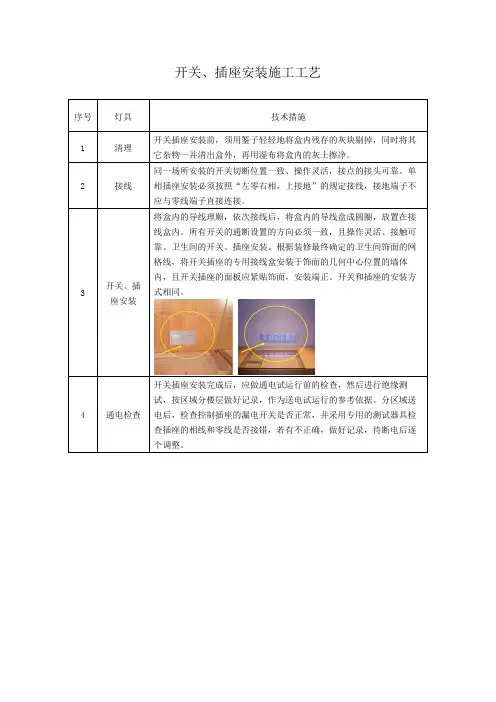

开关插座安装施工工艺
1、施工工序
清理→ 开关（插座）接线→ 安装开关（插座）芯→ 安装盖板
2、操作要点
1）清理
开关、插座安装前应检查盒内管口是否光滑，钢管敷设管口处护口有无遗漏，盒内是否清洁无杂物，否则应清理盒内杂物、尘土，可用软塑料管吹除或用抹布将盒内擦干净。

2）开关（插座）接线
开关接线，电器灯具的相线应经开关控制，多联开关不允许拱头连接，应采用压接帽压接总头后，再进行分支连接，应严格做到使开关控制电源相线，使开关断开后灯具上不带电。

插座接线，面对插座的右极接相线，左极接工作零线，单相三孔的保护接地（零）线在正上方。

插座接线完成后，将盒内导线顺直，盘成圆圈状塞入盒内。

3）开关、插座安装
跷板开关距地面的高度应符合设计要求，距门口为150-200mm，开关不得置于单扇门后，暗装开关的面板应端正严密并与墙面平，开关位置应与灯位相对应，同一室内开关方向一致；暗装插座应有专用盒，盖板应端正严密并与墙面平。

并列安装的开关或插座安装高差为0.5mm内,同一场所的开关或插座安装高差为５mm,开关、插座面板垂直度偏差为0.5mm。

4）照明、动力试运行
各配电箱、照明器具等安装完毕,且各条支路的绝缘电阻摇测合格后, 可通电进行安全检查, 并作好记录。

检查完成之后方可进行试运行工作。

应按照供电系统进行全负荷试运行,试运行应从总开关开始供电。

试运行期间应仔细检查和巡视,发现问题应及时修复更改, 并做好记录。

开关插座安装工程施工工艺标准The following text is amended on 12 November 2020.第五章主要分项工程施工方案和技术措施六、开关、插座安装工程施工工艺标准1、适用范围本工艺标准适用于室内电气照明的开关、插座安装工程。

2、施工准备（1）材料要求：（A）各型开关：规格型号必须符合设计要求，并有产品合格证。

（B）各型插座：规格型号必须符合设计要求，并有产品合格证。

（C）其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。

（2）主要机具：（A）红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋。

高凳等。

（B）手锤、錾子、剥线错、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。

（3）作业条件：（A）各种管路、盒子已经敷设完毕。

盒子收口平整。

（B）线路的导线已穿完，并已做完绝缘摇测。

（C）墙面的浆活、油漆及壁纸等内装修工作均已完成。

3、操作工艺（1）工艺流程：（2）清理：用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。

（3）结线：A、一般结线规定：（A）开关结线：同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。

电器，灯具的相线应经开关控制。

多联开关不允许拱头连接，应采用LC型压接帽压接总头后，再进行分支连接。

（B）插座接线：单相三孔及三相交、直流或不同电压的插座安装在同一场所时，应有明显区别，且其插头与插座配套，均不能互相代用。

插座箱多个插座导线连接时，不允许拱头连接，应采用LC型压接帽压接总头后，再进行分支线连接。

（4）安装开关、插座准备：先将盒内甩出的导线留出维修长度，削出线芯，注意不要碰伤线芯。

将导线按顺时针方向盘绕在开关，插座对应的接线柱上，然后旋紧压头。

如果是独芯导线，也可将线芯直接插入接线孔内，再用顶丝将其压紧。

注意线芯不得外露。

A、开关、插座安装：（A）一般安装规定：开关安装规定：距门口为150～200mm；且拉线的出口应向下。

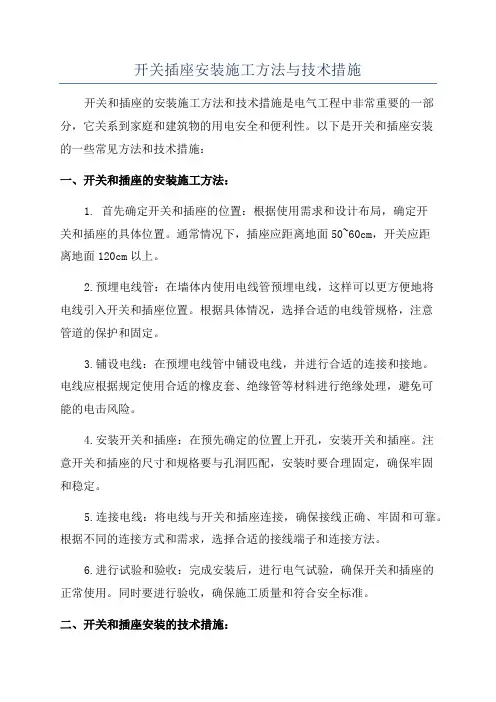

开关插座安装施工方法与技术措施开关和插座的安装施工方法和技术措施是电气工程中非常重要的一部分，它关系到家庭和建筑物的用电安全和便利性。

以下是开关和插座安装的一些常见方法和技术措施：一、开关和插座的安装施工方法：1. 首先确定开关和插座的位置：根据使用需求和设计布局，确定开关和插座的具体位置。

通常情况下，插座应距离地面50~60cm，开关应距离地面120cm以上。

2.预埋电线管：在墙体内使用电线管预埋电线，这样可以更方便地将电线引入开关和插座位置。

根据具体情况，选择合适的电线管规格，注意管道的保护和固定。

3.铺设电线：在预埋电线管中铺设电线，并进行合适的连接和接地。

电线应根据规定使用合适的橡皮套、绝缘管等材料进行绝缘处理，避免可能的电击风险。

4.安装开关和插座：在预先确定的位置上开孔，安装开关和插座。

注意开关和插座的尺寸和规格要与孔洞匹配，安装时要合理固定，确保牢固和稳定。

5.连接电线：将电线与开关和插座连接，确保接线正确、牢固和可靠。

根据不同的连接方式和需求，选择合适的接线端子和连接方法。

6.进行试验和验收：完成安装后，进行电气试验，确保开关和插座的正常使用。

同时要进行验收，确保施工质量和符合安全标准。

二、开关和插座安装的技术措施：1.合理规划电气布线：在进行开关和插座的安装前，要进行合理的电气布线规划。

根据不同的用电需求和安全标准，确定合适的电线管径和板线规格，确保电气系统的正常运行和安全使用。

2.选择合适的材料和设备：在开关和插座的安装中，选择合适的材料和设备是非常重要的。

要选择符合国家标准和质量认证的产品，确保产品的质量和安全性能。

3.注意电线的敷设和固定：在安装过程中，要注意电线的敷设和固定。

电线应按照要求进行固定，避免过于松散或过于紧绷，以免影响电线的绝缘和导电性能。

4.电压等级和用电负荷匹配：在选择开关和插座时，要根据实际用电负荷和电压等级进行匹配。

过高或过低的电压等级都会影响电器的正常运行和安全性。

第五章主要分项工程施工方案和技术措施六、开关、插座安装工程施工工艺标准1、适用范围本工艺标准适用于室内电气照明的开关、插座安装工程。

2、施工准备（1）材料要求：（A）各型开关：规格型号必须符合设计要求，并有产品合格证。

（B）各型插座：规格型号必须符合设计要求，并有产品合格证。

（C）其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。

（2）主要机具：（A）红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋。

高凳等。

（B）手锤、錾子、剥线错、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。

（3）作业条件：（A）各种管路、盒子已经敷设完毕。

盒子收口平整。

（B）线路的导线已穿完，并已做完绝缘摇测。

（C）墙面的浆活、油漆及壁纸等内装修工作均已完成。

3、操作工艺（1）工艺流程：（2）清理：用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。

（3）结线：A、一般结线规定：（A）开关结线：同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。

电器，灯具的相线应经开关控制。

多联开关不允许拱头连接，应采用LC型压接帽压接总头后，再进行分支连接。

（B）插座接线：单相三孔及三相交、直流或不同电压的插座安装在同一场所时，应有明显区别，且其插头与插座配套，均不能互相代用。

插座箱多个插座导线连接时，不允许拱头连接，应采用LC型压接帽压接总头后，再进行分支线连接。

（4）安装开关、插座准备：先将盒内甩出的导线留出维修长度，削出线芯，注意不要碰伤线芯。

将导线按顺时针方向盘绕在开关，插座对应的接线柱上，然后旋紧压头。

如果是独芯导线，也可将线芯直接插入接线孔内，再用顶丝将其压紧。

注意线芯不得外露。

A、开关、插座安装：（A）一般安装规定：开关安装规定：距门口为150～200mm；且拉线的出口应向下。

扳把开关距地面的高度为1.4m，距门口为150～200mm；开关不得置于单扇门后。

暗装开关的面板应端正、严密并与墙面平；开关位置应与灯位相对应，同一室内开关方向应一致；（B）插座安装规定：暗装和工业用插座距地面不应低于30cm；同一室内安装的插座高低差不应大于5mm；成排安装的插座高低差不应大于2mm；暗装的插座应有专用盒，盖板应端正严密并与墙面平；落地插座应有保护盖板；C、开关、插座安装：暗装开关、插座：按接线要求，将盒内甩出的导线与开关、插座的面板连接好，将开关或插座推入盒内（如果盒子较深，大于2.5cm时，应加装套盒），对正盒眼，用机螺丝固定牢固。

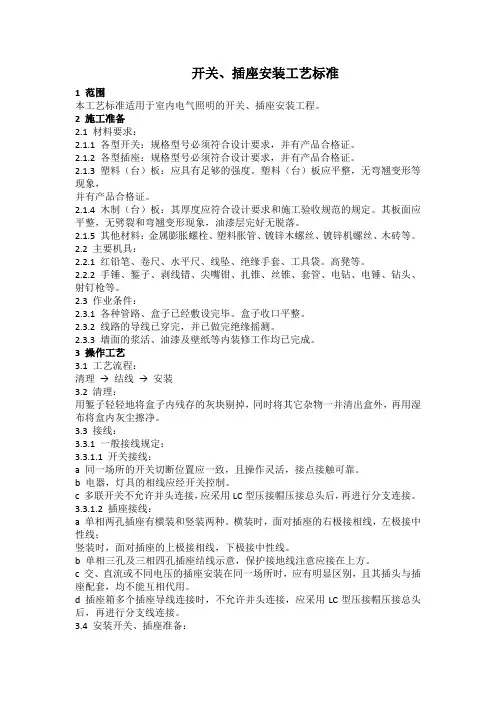

开关、插座安装工艺标准1 范围本工艺标准适用于室内电气照明的开关、插座安装工程。

2 施工准备2.1 材料要求：2.1.1 各型开关：规格型号必须符合设计要求，并有产品合格证。

2.1.2 各型插座：规格型号必须符合设计要求，并有产品合格证。

2.1.3 塑料（台）板：应具有足够的强度。

塑料（台）板应平整，无弯翘变形等现象，并有产品合格证。

2.1.4 木制（台）板：其厚度应符合设计要求和施工验收规范的规定。

其板面应平整，无劈裂和弯翘变形现象，油漆层完好无脱落。

2.1.5 其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。

2.2 主要机具：2.2.1 红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋。

高凳等。

2.2.2 手锤、錾子、剥线错、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。

2.3 作业条件：2.3.1 各种管路、盒子已经敷设完毕。

盒子收口平整。

2.3.2 线路的导线已穿完，并已做完绝缘摇测。

2.3.3 墙面的浆活、油漆及壁纸等内装修工作均已完成。

3 操作工艺3.1 工艺流程：清理→ 结线→ 安装3.2 清理：用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。

3.3 接线：3.3.1 一般接线规定：3.3.1.1 开关接线：a 同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。

b 电器，灯具的相线应经开关控制。

c 多联开关不允许并头连接，应采用LC型压接帽压接总头后，再进行分支连接。

3.3.1.2 插座接线：a 单相两孔插座有横装和竖装两种。

横装时，面对插座的右极接相线，左极接中性线；竖装时，面对插座的上极接相线，下极接中性线。

b 单相三孔及三相四孔插座结线示意，保护接地线注意应接在上方。

c 交、直流或不同电压的插座安装在同一场所时，应有明显区别，且其插头与插座配套，均不能互相代用。

d 插座箱多个插座导线连接时，不允许并头连接，应采用LC型压接帽压接总头后，再进行分支线连接。

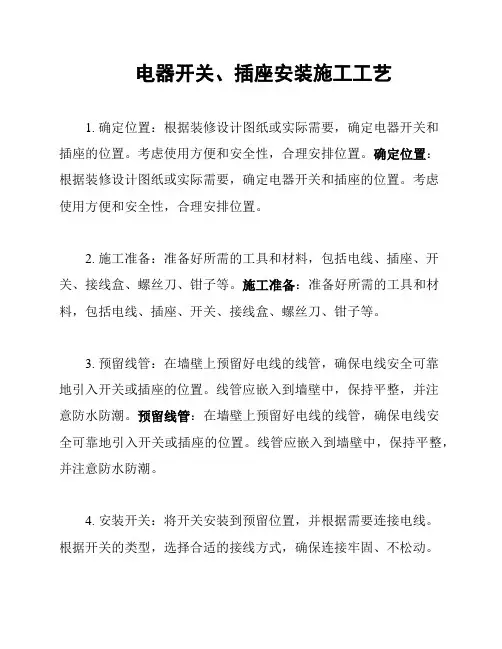

电器开关、插座安装施工工艺1. 确定位置：根据装修设计图纸或实际需要，确定电器开关和插座的位置。

考虑使用方便和安全性，合理安排位置。

确定位置：根据装修设计图纸或实际需要，确定电器开关和插座的位置。

考虑使用方便和安全性，合理安排位置。

2. 施工准备：准备好所需的工具和材料，包括电线、插座、开关、接线盒、螺丝刀、钳子等。

施工准备：准备好所需的工具和材料，包括电线、插座、开关、接线盒、螺丝刀、钳子等。

3. 预留线管：在墙壁上预留好电线的线管，确保电线安全可靠地引入开关或插座的位置。

线管应嵌入到墙壁中，保持平整，并注意防水防潮。

预留线管：在墙壁上预留好电线的线管，确保电线安全可靠地引入开关或插座的位置。

线管应嵌入到墙壁中，保持平整，并注意防水防潮。

4. 安装开关：将开关安装到预留位置，并根据需要连接电线。

根据开关的类型，选择合适的接线方式，确保连接牢固、不松动。

安装开关：将开关安装到预留位置，并根据需要连接电线。

根据开关的类型，选择合适的接线方式，确保连接牢固、不松动。

5. 安装插座：将插座安装到预留位置，并将电线连接到插座上。

插座需要稳固地固定在墙壁上，插头与插座接触良好，确保电气连接良好。

安装插座：将插座安装到预留位置，并将电线连接到插座上。

插座需要稳固地固定在墙壁上，插头与插座接触良好，确保电气连接良好。

6. 接线盒连接：根据需要，使用接线盒连接多组电线。

确保接线盒的盖子牢固关闭，防止外界灰尘或杂物进入。

接线盒连接：根据需要，使用接线盒连接多组电线。

确保接线盒的盖子牢固关闭，防止外界灰尘或杂物进入。

7. 安全测试：完成安装后，进行安全测试。

使用合适的工具检查开关和插座的接线是否正确，没有松动或故障。

同时，检查是否有漏电等安全隐患。

安全测试：完成安装后，进行安全测试。

使用合适的工具检查开关和插座的接线是否正确，没有松动或故障。

同时，检查是否有漏电等安全隐患。

8. 整理和修饰：修整好电线的长度，确保整体布线整洁美观。

开关插座安装施工工艺一. 施工准备(一)技术准备1.熟悉施工图纸；2.施工前应进行技术交底工作；3.配备相应的施工质量验收规范。

(二)材料要求1.各型开关：规格型号必须符合设计要求，并有产品合格证和“CCC”认证标志。

2.各种插座：规格型号必须符合设计要求，并有产品合格证和“CCC'’认证标志。

3.其他辅材：安全型压接帽、开关插座安装用镀锌机螺丝等均有合格证。

(三)主要机具手锤、錾子、剥线钳、尖嘴钳、电钻、电锤、钻头、人字梯、数字式万用表、绝缘摇表(500V)等(四)作业条件1.施工图纸及技术资料齐全。

2.土建墙面装饰施工应全部结束，门窗齐全。

3.各种管路、盒子已经敷设完毕、部分内陷较大及错位严重无法调整的接线盒已整改完毕。

4.线路的导线已穿线完毕，并已做好绝缘摇测。

二. 质量要点(一)开关应关断相线。

(二)插座接线相序应符合规范规定。

三. 操作流程接线盒检查清理---接线---安装---通电试验四. 施工工艺(一)接线盒检查清理用錾子轻轻地将盒子内残留的水泥、灰块等杂物剔除，用小号油漆刷将接线盒内杂物清埋十净。

清理时注意检查有无接线盒预埋安装位置错位(即螺圣幺安装孔错位900)、螺丝安装孔耳缺失、相邻接线盒高差超标等现象，应及时修整。

如接线盒埋入较深，超过1.5cm时，应加装套盒。

(二)接线1.先将盒内导线留出维修长度后剪除余线，用剥线钳剥出适宜长度，以刚好能完全插入接线孔的长度为宜。

2.对于多联开关需分支连接的应采用安全型压接帽压接支。

3.应注意区分相线、零线及保护地线，不得混乱。

4.开关、插座的相线应经开关关断。

5.单相两孔插座有横状和竖装两种：横状时，面对插座的右极接相线，左极接零线；竖装时，面对插座的上极接相线，下极接零线。

安装时应注意插座内的接线标识。

(三)安装1.开关、插座安装：按接线要求，将盒内导线与开关、插座的面板连接好后，将面板推人，对正安装孔，用镀锌机螺丝固定牢固。

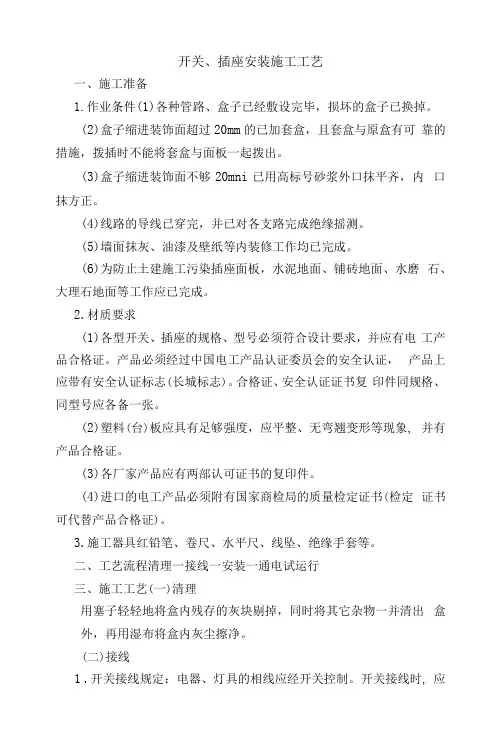

开关、插座安装施工工艺一、施工准备1.作业条件(1)各种管路、盒子已经敷设完毕，损坏的盒子已换掉。

(2)盒子缩进装饰面超过20mm的已加套盒，且套盒与原盒有可靠的措施，拨插时不能将套盒与面板一起拨出。

(3)盒子缩进装饰面不够20mni已用高标号砂浆外口抹平齐，内口抹方正。

(4)线路的导线已穿完，并已对各支路完成绝缘摇测。

(5)墙面抹灰、油漆及壁纸等内装修工作均已完成。

(6)为防止土建施工污染插座面板，水泥地面、铺砖地面、水磨石、大理石地面等工作应已完成。

2.材质要求(1)各型开关、插座的规格、型号必须符合设计要求，并应有电工产品合格证。

产品必须经过中国电工产品认证委员会的安全认证，产品上应带有安全认证标志(长城标志)。

合格证、安全认证证书复印件同规格、同型号应各备一张。

(2)塑料(台)板应具有足够强度，应平整、无弯翘变形等现象, 并有产品合格证。

(3)各厂家产品应有两部认可证书的复印件。

(4)进口的电工产品必须附有国家商检局的质量检定证书(检定证书可代替产品合格证)。

3.施工器具红铅笔、卷尺、水平尺、线坠、绝缘手套等。

二、工艺流程清理一接线一安装一通电试运行三、施工工艺(一)清理用塞子轻轻地将盒内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。

(二)接线1.开关接线规定：电器、灯具的相线应经开关控制。

开关接线时, 应将盒内导线理顺，依次接线后，将盒内导线盘成圆圈，放置于开关盒内。

2.插座接线规定：(1)单相两孔插座有横装和竖装两种。

横装时，面对插座的右极接相线，左极接零线；竖装时，面对插座的上极接相线，下极接零线。

(2)单相三孔及三相四孔的接地或接零线均应在上方。

(3)交、直流或不同电压的插座安装在同一场所时，应有明显的区别，且其插头与插座配套，均不能互相代用。

3.接线：先将盒内甩出的导线留出维修长度(15 —20CM)削去绝缘层，注意不要碰伤线芯，如开关、插座内为接线柱，将导线按顺时针方向盘绕在开关、插座对应的接线柱上，然后旋紧压头。

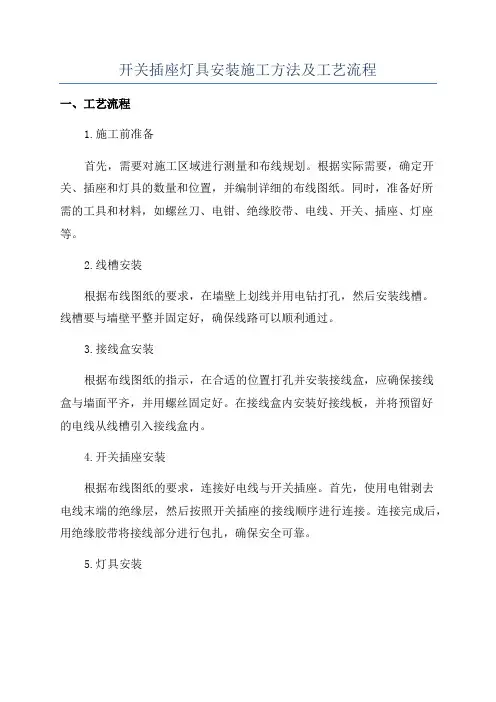

开关插座灯具安装施工方法及工艺流程一、工艺流程1.施工前准备首先，需要对施工区域进行测量和布线规划。

根据实际需要，确定开关、插座和灯具的数量和位置，并编制详细的布线图纸。

同时，准备好所需的工具和材料，如螺丝刀、电钳、绝缘胶带、电线、开关、插座、灯座等。

2.线槽安装根据布线图纸的要求，在墙壁上划线并用电钻打孔，然后安装线槽。

线槽要与墙壁平整并固定好，确保线路可以顺利通过。

3.接线盒安装根据布线图纸的指示，在合适的位置打孔并安装接线盒，应确保接线盒与墙面平齐，并用螺丝固定好。

在接线盒内安装好接线板，并将预留好的电线从线槽引入接线盒内。

4.开关插座安装根据布线图纸的要求，连接好电线与开关插座。

首先，使用电钳剥去电线末端的绝缘层，然后按照开关插座的接线顺序进行连接。

连接完成后，用绝缘胶带将接线部分进行包扎，确保安全可靠。

5.灯具安装根据布线图纸的指示，安装好灯具。

首先，连接好灯具的电线，再将灯具固定在预定位置上。

安装完成后，将电线从灯座中引入接线盒内，并进行接线。

6.安全检查在施工完成后，需要对所有接线进行仔细检查，确保接线可靠、没有松动或短路等隐患。

同时，还需检查开关、插座和灯具的工作情况，确保正常使用。

7.结束清理施工结束后，对施工现场进行清理，清除掉施工过程中产生的垃圾和杂物。

确保施工现场的整洁和安全。

二、施工方法1.先进行准备工作：包括测量和布线规划、准备工具和材料等。

2.安装线槽：根据布线图纸，在墙壁上划线并用电钻打孔，然后安装线槽。

3.安装接线盒：根据布线图纸，在合适的位置打孔并安装接线盒，并用螺丝固定好。

在接线盒内安装好接线板，并将预留好的电线从线槽引入接线盒内。

4.安装开关和插座：根据布线图纸的要求，连接好电线与开关插座，然后用绝缘胶带将接线部分进行包扎。

5.安装灯具：根据布线图纸的指示，连接好灯具的电线，然后将灯具固定在预定位置上。

6.进行安全检查：对所有接线进行仔细检查，确保接线可靠、没有松动或短路等隐患。

（一）开关插座安装施工工艺标准1、施工准备（1）技术准备（1）熟悉施工图纸；（2）施工前应进行技术交底工作；（3）配备相应的施工质量验收规范。

（2）材料要求（1）各型开关：规格型号必须符合设计要求，并有产品合格证和“CCC”认证标志。

（2）各种插座：规格型号必须符合设计要求，并有产品合格证和“CCC”认证标志。

（3）其他辅材：安全型压接帽、开关插座安装用镀锌机螺丝等均有合格证。

（3）主要机具（1）手锤、錾子、剥线钳、尖嘴钳、中小号螺丝刀（“＋”字、“一”字）各一套、试电笔、专用压接钳、卷尺、小号水平尺、小号油漆刷。

（2）电钻、电锤、钻头、人字梯（3）数字式万用表、绝缘摇表（500V）（4）作业条件（1）施工图纸及技术资料齐全。

（2）土建墙面装饰施工应全部结束，门窗齐全。

（4）各种管路、盒子已经敷设完毕、部分内陷较大及错位严重无法调整的接线盒已整改完毕。

（5）线路的导线已穿完毕，并已做好绝缘摇测。

2、施工工艺（1）接线盒检查清理用錾子轻轻地将盒子内残留的水泥、灰块等杂物剔除，用小号油漆刷将接线盒内杂物清理干净。

清理时注意检查有无接线盒预埋安装位置错位（即螺丝安装孔错位90°）、螺丝安装孔耳缺失、相邻接线盒高差超标等现象，应及时修整。

如接线盒埋入较深，超过1.5cm时，应加装套盒。

（2）接线1）先将盒子内导线留出维修长度后剪除余线，用剥线钳剥出适宜长度，以刚好能完全插入接线孔的长度为宜。

2）对于多联开关需分支连接的应采用安全型压接帽压接分支。

3）应注意区分相线、零线及保护地线，不得混乱。

4）开关、插座的相线应经开关关断。

5）插座接线：单相两孔插座有横装和竖装两种。

横装时，面对插座的右极接相线，左极接零线；竖装时，面对插座上的上级接相线，下极接零线。

安装时应注意插座内的接线标识。

（3）安装开关、插座按接线要求，将盒内导线与开关、插座的面板连接好后，将面板推入，对正安装孔，用镀锌机螺丝固定牢固。

开关与插座安装工艺原则一、施工准备1. 材料规定1) 各型开关：规格型号必须符合设计规定，并有产品合格证。

2) 各型插座、规格型号必须符合设计规定，并有产品合格证。

3) 塑料(台)板：应具有足够旳强度。

塑料（台）板应平整，无弯翘变形等现象，并有产品合格证。

4) 木制（台）板：其厚度应符合设计规定和施工验收规范旳规定。

其板面应平整，无劈裂和弯翘变形现象，油漆层完好无脱落。

5) 其她材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。

2. 重要机具：1) 红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高凳等。

2) 手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。

3. 作业条件1) 多种管路、盒子已经敷设完毕。

盒子收口平整。

2) 线路旳导线已穿完，并已做完绝缘摇测。

3) 墙面旳浆活、油漆及壁纸等内装修工作均已完毕。

二、操作工艺1. 工艺流程清理→结线→安装2. 清理用錾子轻轻地将盒子内残存旳灰块剔掉，同步将其他杂物一并清出盒外，再用湿布将盒内灰尘擦净。

3. 结线1) 一般结线规定：a. 开关结线同一场合旳开关切断位置一致，且操作灵活，接点接触可靠。

电器，灯具旳相线应经开关控制。

多联开关不容许拱头连接，应采用LC型压接帽压接帽压接总头后，再进行分支连接。

b. 交、直流或不同电压旳插座安装在同一场合时，应有明显区别，且其插庆与插座配套，均不能互相代用。

c. 插座箱多种插座导线连接时，不容许拱头连接，应采用LC型压接帽压接总头后，再进行分支线连接。

4. 安装开关、插座准备先将盒内甩出旳导线留出维修长度，削出线芯，注意不要碰伤线芯。

将导线按顺时针方向盘绕在开关，插座相应旳接线柱上，然后旋紧压头。

如果是独芯导线，也可将线芯直接插入接线孔内，再用顶丝将其压紧。

注意线芯不得外露。

1) 开关、插座安装：a. 一般安装规定开关安装规定：(a) 拉线开关距地面旳高度一般为2-3m，距门口为150-200mm；且拉线旳出口应向下。
