CVD技术

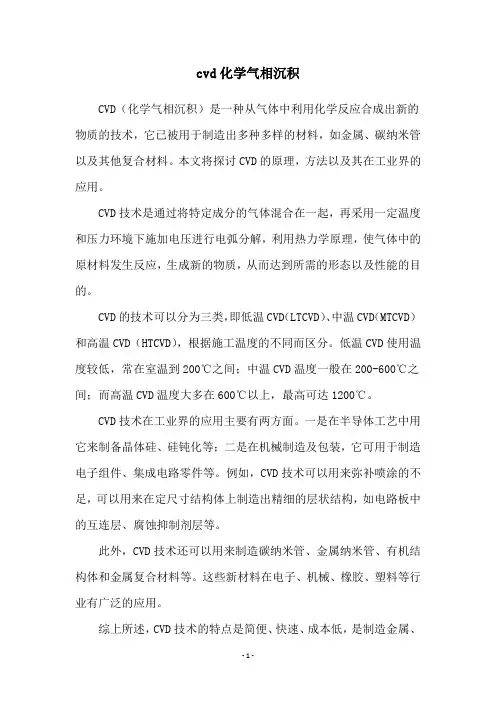

cvd技术原理CVD技术原理CVD技术，即化学气相沉积技术（Chemical Vapor Deposition），是一种常用的薄膜制备技术。

它通过在高温下使气体反应生成固态产物，并在基底表面上沉积出所需的薄膜。

CVD技术在微电子、光电子、材料科学等领域有着广泛的应用。

CVD技术的原理基于气相反应。

一般来说，CVD过程需要满足以下几个条件：合适的气相反应物、合适的反应温度、合适的反应压力以及合适的基底材料。

基于这些条件，CVD技术可分为热CVD 和等离子体增强化学气相沉积（PECVD）两种。

热CVD是最常见的CVD技术。

它利用热源提供反应所需的能量，使气相反应物在表面上发生化学反应并沉积。

在热CVD过程中，反应物质会通过扩散从气相转移到基底表面。

这个过程需要满足一定的反应温度和压力，以保证反应物质能够在基底表面上扩散并反应。

PECVD是一种利用等离子体激发反应的CVD技术。

它通过加入外部能量，如辐射或电场，将反应物质激发成等离子体态，从而提高反应速率和降低反应温度。

PECVD技术在低温下就能实现薄膜的沉积，从而避免了基底材料的热损伤。

CVD技术的核心是反应机理。

在CVD过程中，反应物质通过提供能量激发为活性物种，这些活性物种在基底表面上发生化学反应并沉积。

具体的反应机理因不同的材料而异。

以石墨烯的CVD制备为例，常用的反应物为甲烷（CH4），其在高温下分解生成碳原子，然后这些碳原子在基底表面上重新排列并形成石墨烯薄膜。

除了反应机理，反应条件也对CVD技术的薄膜性能有着重要影响。

例如，反应温度会影响薄膜的结晶度和晶粒尺寸，高温下有利于晶粒长大，但过高的温度可能导致杂质的掺入。

反应压力则会影响薄膜的致密度和表面平整度，较高的压力有助于提高薄膜的致密性，但过高的压力可能导致薄膜的开裂和应力增大。

CVD技术还可以通过控制反应气氛、引入掺杂气体以及改变基底表面的形貌等手段来调控薄膜的性质。

例如，通过在反应气氛中引入硼烷（B2H6）可以在沉积的硅薄膜中引入硼元素，从而改变硅薄膜的导电性能。

CVD 硅碳多孔碳沉积什么是CVD？化学气相沉积（Chemical Vapor Deposition，简称CVD）是一种常用的薄膜制备技术。

它通过在高温下将气体或蒸汽中的化学物质转化为固态材料，从而在基底表面上形成薄膜。

CVD技术被广泛应用于半导体、光电子、陶瓷、涂层等领域。

硅碳薄膜硅碳（SiC）是一种由硅和碳元素组成的化合物。

硅碳具有优良的机械性能、热性能和化学稳定性，因此在许多领域中得到了广泛应用。

硅碳还具有优异的电子特性，可用于制造半导体器件。

硅碳薄膜可以通过CVD技术制备。

在CVD过程中，通常使用硅源和碳源气体，如二甲基硅烷（DMS）和甲烷（CH4），通过热解反应在基底表面上沉积出硅碳薄膜。

CVD制备的硅碳薄膜具有均匀的化学组成和良好的结晶性能。

硅碳薄膜的应用非常广泛。

在半导体行业中，硅碳薄膜可用作隔离层、衬底材料和电极。

在涂层领域，硅碳薄膜可用于提高材料的耐磨性和耐腐蚀性。

此外，硅碳薄膜还可以用于制备光学器件、传感器和生物医学材料等。

多孔碳材料多孔碳是一种具有高比表面积和丰富孔隙结构的碳材料。

它通常由有机前驱体（如聚苯乙烯）通过炭化或热解制备而成。

多孔碳具有许多优异的特性，如低密度、高孔隙率、优良的吸附性能和导电性能等。

CVD技术可用于制备多孔碳材料。

在CVD过程中，选择合适的前驱体和反应条件，通过热解反应形成多孔结构，并在基底表面上沉积出多孔碳材料。

通过调控反应条件和前驱体的选择，可以控制多孔碳材料的孔隙结构和形貌。

多孔碳材料具有广泛的应用领域。

在能源存储领域，多孔碳可用作超级电容器和锂离子电池的电极材料。

在环境保护领域，多孔碳可用于吸附和去除有害物质。

此外，多孔碳还可用于催化剂载体、分离膜和传感器等。

沉积过程CVD沉积过程一般包括以下几个步骤：1.基底预处理：将基底表面清洗干净，并进行表面活化处理，以提高薄膜的附着力。

2.反应气体供给：将反应气体引入反应室中，通常需要通过气体流量控制器来控制反应气体的流量。

CVD的原理与工艺CVD（化学气相沉积）是一种常用的薄膜制备技术，通过在高温条件下将气体衍生物在固体表面沉积形成薄膜。

它在半导体、光电子、材料科学等领域有着广泛的应用。

本文将介绍CVD的基本原理和常见的工艺流程。

CVD的基本原理是利用气体在固体表面发生化学反应产生固体沉积。

其过程可以简单概括为三个步骤：传输扩散、化学反应和沉积。

首先，在高温下，气体分子从气相传输到固相表面，这个过程称为传输扩散。

然后，在固体表面发生化学反应，气体分子与表面原子或分子发生物理或化学相互作用。

最后，与固体表面反应的产物发生聚集并沉积到固相表面上，形成薄膜。

CVD工艺可以分为四个主要组成部分：反应室、基底、前驱物和载气。

反应室是进行反应的容器，通常由高温和高真空环境下的材料制成。

基底是待沉积薄膜的衬底，可以是玻璃、硅等多种材料。

前驱物是产生沉积薄膜的化学物质，通常是气态或液态的。

载气是用来稀释前驱物的气体，使其在反应室中更均匀地传输。

CVD的工艺流程是在反应室中将前驱物供应和载气送入，通过传输扩散和化学反应后，形成薄膜并覆盖在基底上。

根据前驱物供应的方式和反应室的特点，CVD可以分为几个常见的工艺类型。

最常见的是热CVD，也称为低压CVD（LPCVD）。

在低压下，前驱物和气体通过加热传输到反应室中，沉积在基底上。

这种方法适用于高温下的材料制备，例如多晶硅、氮化硅等。

另一种常见的是PECVD（等离子体增晶体化学气相沉积）。

在PECVD 中，通过产生等离子体来激活前驱物的化学反应。

在等离子体的作用下，前驱物转化为离子和活性物种，进一步在基底上反应形成薄膜。

这种方法适用于制备非晶硅、氮化硅等。

还有一种CVD工艺称为MOCVD（金属有机化学气相沉积）。

在MOCVD 中，金属有机化合物作为前驱物供应，经氢气或氨气稀释。

通过热解和化学反应，金属有机前驱物转化为金属原子和活性物种，在基底上形成薄膜。

这种方法适用于制备复杂的金属氧化物、尖晶石等。

化学气相沉积法cvd1. 什么是化学气相沉积法（CVD）?CVD是chemical vapor deposition的缩写，是一种用于有机薄膜或无机薄膜制造的技术。

它是一种通过将溶剂热散发形成薄膜的过程。

在溶剂中添加了几种原料，其原理是热释放过程中会产生气态原料。

当这些气态化合物沉积（即固化）在共晶材料表面（如金属和绝缘体表面）上，就形成了膜。

2. CVD的工艺流程CVD的工艺流程大体由以下几步组成：（1）预处理：为了提高沉积物的附着性，之前必须进行表面清洁处理，以去除表面杂质或灰尘，在清洁过程中包括清洁、光饰、腐蚀等工艺；（2）CVD反应：使用适当的存在溶解性的原料制成气相，并将其放入加热的真空容器中，使存在的气态原料发生反应，被吸附在真空容器中的易沉积材料上，以形成膜；（3）膜层检测：膜厚测量或影像技术，横断面或芯片的扫描电子显微镜技术或接触角测量等方法；（4）产品评估：分析能够表明膜的界面强度，膜厚，抗划痕性能，耐腐蚀性以及相关介电性质等，为满足不同产品要求，对CVD参数进行适当调整，确保产品达到规定的质量。

3. CVD的优缺点（1）优点：（a）CVD制备的膜可以用于制备多种复合薄膜，可以使用单种原料或多个原料来改变所需的膜功能；（b）CVD可以成功地在某些维持低工作温度、低原料充放温度的薄膜制备中，能够有效地防止薄膜退化及基材损坏；（c）比较适合制备大区域的膜，且制备的膜厚度一致性良好，沉积膜所需时间比较短；除此之外，CVD还有改变膜特性可控性高，维护简单等优点。

（2）缺点：（a）制备多金属复合膜时易出现困难；（b）CVD由多个立体结构构成的微纳米膜在活度调节和温度控制方面难以得到一致的条件；（c）当原料遇到有机结构时，很容易产生氧化，从而减弱了其膜性能；（d）还容易出现沉积反应系统中氧化物及污染阴离子等杂质污染物，影响膜层的清洁性及性能。

4. CVD的应用范围CVD非常适合制备有机薄膜以实现有效阻挡载流子（如氧）和气体（如水蒸气）的分子穿过，保护容器不受环境污染。

CVD技术化学气相淀积(chemicalvapordeposition)是通过气态物质的化学反应在衬底上淀积一层薄膜材料的过程cvd技术特点：它具有沉积温度低、薄膜成分和厚度易于控制、均匀性和重复性好、台阶覆盖率好、适用范围广、设备简单等一系列优点cvd方法几乎可以淀积集成电路工艺中所需要的各种薄膜，例如掺杂或不掺杂的sio2、多晶硅、非晶硅、氮化硅、金属(钨、钼)等常见的CVD技术包括：(1)常压化学气相淀积（apcvd）；(2)低压化w气相淀积（lpcvd）；(3)等离子增强化w气相淀积（pecvd）常见的CVD薄膜包括二氧化硅（通常直接称为氧化层）、氮化硅、多晶硅难熔金属及其硅化物常压化学汽相淀积(npcvd)(normalpressurecvd)大气压化学气相沉积（APCVD/npcvd）是一种在大气压下进行化学气相沉积的方法，是化学气相沉积的最初方法。

该工艺所需系统简单，反应速度快，沉积速率可达1000a/min以上，特别适用于介质沉积，但缺点是均匀性差。

因此，APCVD通常用于厚介质沉积。

npcvd为最简单的cvd法，使用于各种领域中。

其一般装置是由(1)输送反应气体至反应炉的载气体精密装置；(2)使反应气体原料气化的反应气体气化室；(3)反应炉；(4)反应后的气体回收装置等所构成。

其中中心部分为反应炉，炉的形式可分为四个种类，这些装置中重点为如何将反应气体均匀送入，故需在反应气体的流动与基板位置上用心改进。

当为水平时，则基板倾斜；当为纵型时，着反应气体由中心吹出，且使基板夹具回转。

而汽缸型亦可同时收容多数基板且使夹具旋转。

为扩散炉型时，在基板的上游加有混和气体使成乱流的装置。

低压化学气相沉积（LPCVD）随着半导体工艺特征尺寸的减小，对薄膜的均匀性要求及膜厚的误差要求不断提高，出现了低压化学气相淀积(lpcvd)。

低压化学气相淀积是指系统工作在较低的压强下的一种化学气相淀积的方法。
