拍门技术条件及工艺要求

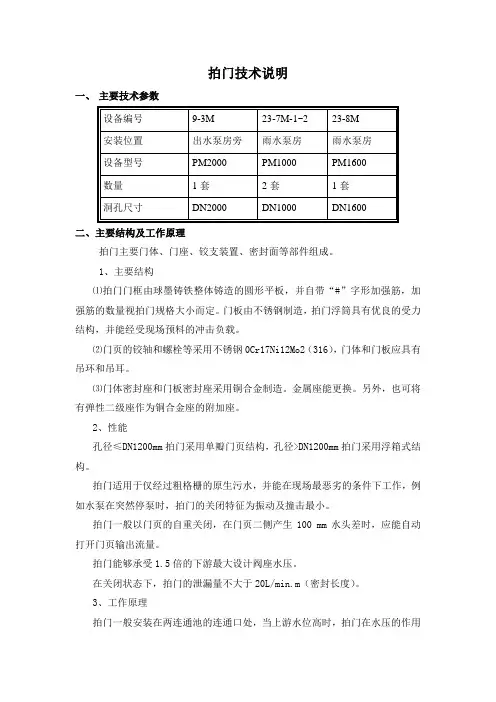

拍门技术说明一、主要技术参数二、主要结构及工作原理拍门主要门体、门座、铰支装置、密封面等部件组成。

1、主要结构⑴拍门门框由球墨铸铁整体铸造的圆形平板，并自带“#”字形加强筋，加强筋的数量视拍门规格大小而定。

门板由不锈钢制造，拍门浮筒具有优良的受力结构，并能经受现场预料的冲击负载。

⑵门页的铰轴和螺栓等采用不锈钢0Cr17Ni12Mo2（316），门体和门板应具有吊环和吊耳。

⑶门体密封座和门板密封座采用铜合金制造。

金属座能更换。

另外，也可将有弹性二级座作为铜合金座的附加座。

2、性能孔径≤DN1200mm拍门采用单瓣门页结构，孔径>DN1200mm拍门采用浮箱式结构。

拍门适用于仅经过粗格栅的原生污水，并能在现场最恶劣的条件下工作，例如水泵在突然停泵时，拍门的关闭特征为振动及撞击最小。

拍门一般以门页的自重关闭，在门页二侧产生100 mm水头差时，应能自动打开门页输出流量。

拍门能够承受1.5倍的下游最大设计阀座水压。

在关闭状态下，拍门的泄漏量不大于20L/min.m（密封长度）。

3、工作原理拍门一般安装在两连通池的连通口处，当上游水位高时，拍门在水压的作用下自动打开排水，当上游水位下降后自动复位，从而保证上游水位限制在一定高度。

三、主要零部件材质·门体：不锈钢·门座：球墨铸铁·门页的铰轴和螺栓：不锈钢0Cr17Ni12Mo2（316）·密封座：铜合金四、设备设计、制造、检验所遵循的标准目录该产品在设计、制造、检验、包装运输及安装过程中所遵循的标准均为国标（GB）或部标（JB）这些通用标准目录省略，只提供专用标准目录如下：GB/T14173-93 平面钢闸门技术条件JB2932-86 水处理设备制造技术条件JB/ZQ4000.2-86 切削加工件通用技术条件JB/ZQ4000.3-86 焊接件通用技术条件JB/ZQ4000.5-86 铸件通用技术条件JB/T5000.5-98 有色金属铸件通用技术条件JB/ZQ4000.9-86 装配技术条件GB1176 铸造铜合金技术条件GB1220 不锈钢棒GB6414 铸件尺寸公差GB9439 灰铸铁件GB8923-85 涂装前钢材表面锈蚀等级和除锈等级GB4879-99 防锈包装YJ010 抛丸喷砂技术条件及检验方法JB/ZQ4000.1-86 产品检验通用技术要求适用于本产品的“产品出厂前的检验规则和方法”适用于本产品的“产品安装手册”及“产品安装检验规则和方法”适用于本产品的“产品型式试验规则”“产品的试验方法”五、设备的防腐1、钢铁件的表面处理及涂漆要求，应按照一般技术条件基本要求有关条款进行处理。

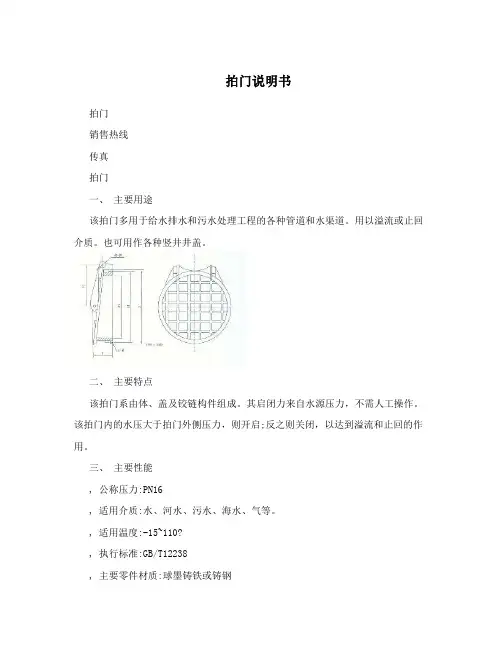

拍门说明书
拍门
销售热线
传真
拍门
一、主要用途
该拍门多用于给水排水和污水处理工程的各种管道和水渠道。

用以溢流或止回介质。

也可用作各种竖井井盖。

二、主要特点
该拍门系由体、盖及铰链构件组成。

其启闭力来自水源压力，不需人工操作。

该拍门内的水压大于拍门外侧压力，则开启;反之则关闭，以达到溢流和止回的作用。

三、主要性能
, 公称压力:PN16
, 适用介质:水、河水、污水、海水、气等。

, 适用温度:-15~110?
, 执行标准:GB/T12238
, 主要零件材质:球墨铸铁或铸钢
四、拍门的主要外形及安装尺寸表
五、订货须知
1( 用户选购时，必须注明阀门公称通径、压力及阀门连接所需标准，未注明时，以说明书尺寸给予制造;
2( 用户选购时，必须注明阀门公称通径、压力及阀门连接所需标准，未注明时，以说明书尺寸给予制造;
3( 所需阀门如有特殊要求，必须注意特殊尺寸，特殊衬质等各项参数，未注明时，以企业规定材质给予制造;
4( 阀门驱动装置无特别说明，以本厂规定给予配置;
5( 用户提供阀门使用介质、温度、压力的，本厂则给予选型。

注:如需特殊阀门(大口径、高压力)或其它的用户，可与本厂技术部联系。

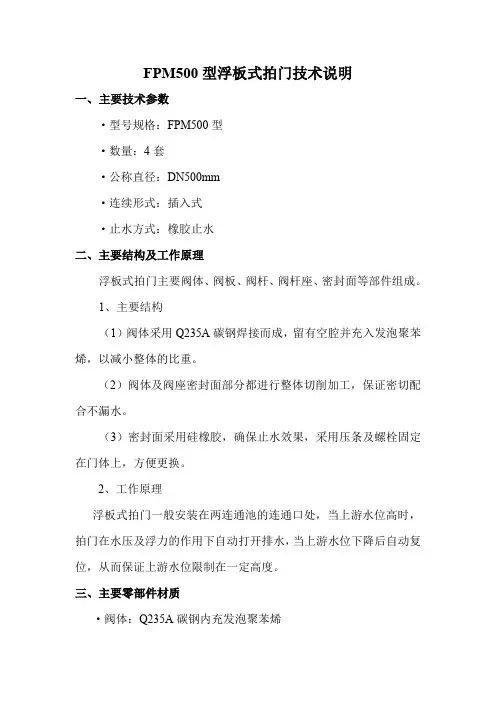

FPM500型浮板式拍门技术说明一、主要技术参数·型号规格：FPM500型·数量：4套·公称直径：DN500mm·连续形式：插入式·止水方式：橡胶止水二、主要结构及工作原理浮板式拍门主要阀体、阀板、阀杆、阀杆座、密封面等部件组成。

1、主要结构（1）阀体采用Q235A碳钢焊接而成，留有空腔并充入发泡聚苯烯，以减小整体的比重。

（2）阀体及阀座密封面部分都进行整体切削加工，保证密切配合不漏水。

（3）密封面采用硅橡胶，确保止水效果，采用压条及螺栓固定在门体上，方便更换。

2、工作原理浮板式拍门一般安装在两连通池的连通口处，当上游水位高时，拍门在水压及浮力的作用下自动打开排水，当上游水位下降后自动复位，从而保证上游水位限制在一定高度。

三、主要零部件材质·阀体：Q235A碳钢内充发泡聚苯烯·阀座：Q235A碳钢·密封面：硅橡胶·阀杆：2Cr13不锈钢·阀杆座：Q235A碳钢·紧固件：Q235A碳钢四、设备设计、制造、检验所遵循的标准目录该产品在设计、制造、检验、包装运输及安装过程中所遵循的标准均为国标（GB）或部标（JB），这些通用标准目录省略，只提供专用标准目录如下：GB/T14173-93 平面钢闸门技术条件JB2932-86 水处理设备制造技术条件JB/ZQ4000.2-86 切削加工件通用技术条件JB/ZQ4000.3-86 焊接件通用技术条件JB/ZQ4000.5-86 铸件通用技术条件JB/ZQ4000.9-86 装配技术条件GB1220 不锈钢棒GB6414 铸件尺寸公差GB8923-85 涂装前钢材表面锈蚀等级和除锈等级GB4879-99 防锈包装YJ010 抛丸喷砂技术条件及检验方法JB/ZQ4000.1-86 产品检验通用技术要求适用于本产品的“产品出厂前的检验规则和方法”适用于本产品的“产品安装手册”及“产品安装检验规则和方法”适用于本产品的“产品型式试验规则”“产品的试验方法”五、设备的防腐1、碳钢件除锈达到Sa2.5级标准后，涂富锌底漆，环氧沥青防腐面漆。

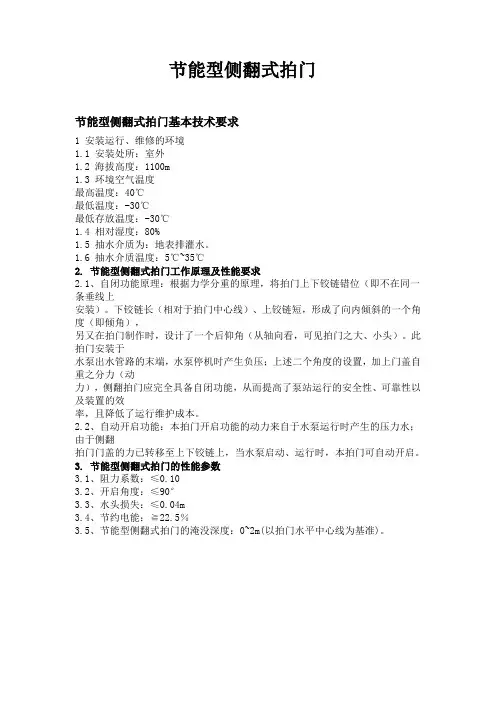

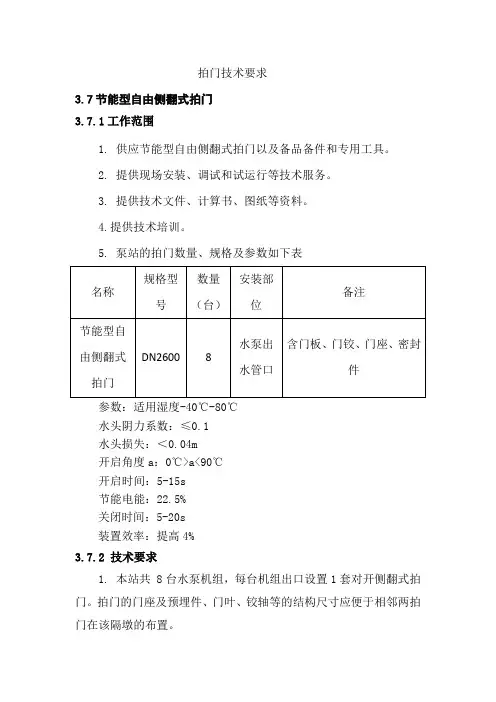

节能型侧翻式拍门
节能型侧翻式拍门基本技术要求
1安装运行、维修的环境
1.1安装处所：室外
1.2海拔高度：1100m
1.3环境空气温度
最高温度：40℃
最低温度：-30℃
最低存放温度：-30℃
1.4相对湿度：80%
1.5抽水介质为：地表排灌水。

1.6抽水介质温度：5℃~35℃
2.节能型侧翻式拍门工作原理及性能要求
2.1、自闭功能原理：根据力学分重的原理，将拍门上下铰链错位（即不在同一条垂线上
安装）。

下铰链长（相对于拍门中心线）、上铰链短，形成了向内倾斜的一个角度（即倾角），
另又在拍门制作时，设计了一个后仰角（从轴向看，可见拍门之大、小头）。

此拍门安装于
水泵出水管路的末端，水泵停机时产生负压；上述二个角度的设置，加上门盖自重之分力（动
力），侧翻拍门应完全具备自闭功能，从而提高了泵站运行的安全性、可靠性以及装置的效
率，且降低了运行维护成本。

2.2、自动开启功能：本拍门开启功能的动力来自于水泵运行时产生的压力水；由于侧翻
拍门门盖的力已转移至上下铰链上，当水泵启动、运行时，本拍门可自动开启。

3.节能型侧翻式拍门的性能参数
3.1、阻力系数：≤0.10
3.2、开启角度：≤90°
3.3、水头损失：≤0.04m
3.4、节约电能：≧22.5％
3.5、节能型侧翻式拍门的淹没深度：0~2m(以拍门水平中心线为基准)。

拍门用途适用于各种给排水及污水处理工程中的各种管道，水泵的出水管，泵站中的出流井和水渠中作溢流、止回作用，也可用于各种竖井井盖，仅用于单向水流的圆形、方形或矩形出口。

特点本公司生产的拍门为圆形YPM、方形FPM或矩形，均采用双绞链式，具有1、结构简单、工作可靠、不需用人力操作2、铸铁结构，加装配重块，可调节工作水位，3、配有标准法兰可与各种管道连接适用（也可以无法兰，直接与管道对焊连接适用）也可与预埋件连接固定。

4、逆向承受水头不超过8m拍门分为几种：一：PM型配重拍门：用于单向水流的管道口或出水口结构简单，工作可靠，不需要人力操作铸铁结构，加装配重块，可调节工作水位，配有标准法兰，可与各种管道连接使用逆水方向承压能力：≤0.1MPa.二：FPM浮箱式拍门：是在拍门基础上经改进提出的一种新型拍门，超到一定的缓冲功能。

三：ZPM型铸铁拍门：铸铁拍门多用于给水排水和污水处理工程的各种管道和水渠道。

用以溢流或止回介质。

也可用于作各种竖井井盖。

四：SPM型双瓣拍门：通过管路中介质的压力，使门板打开，靠门板自重实现密封，防止介质逆流。

由于采用上、下双瓣旋启门板，可在流量不足情况下，减小开启阻力。

五:FPM型方形拍门：适用于自来水、污水和工业废水处理站的管道工程，特别适用于泵出口、河渠和海口有波浪的出口，防止管道中流体逆流。

参数：型号：PM/YPM/FPM/SPM/WPM/ZPM通径范围：DN50-DN3000压力范围：0.1-1.0MPA温度范围：80℃驱动方式：水力材质：铸铁、碳钢、不锈钢连接形式：法兰\（无法兰）焊接适用范围：污水处理、海水适用介质：污水、污泥安装事项：1、拍门安装可采用以下方式：法兰连接，混凝土浇筑。

2、拍门中心与流道中心允许偏差不应大于3.0mm3、拍门四周应留有400mm的安装空间，拍门出口下方做成1：5的斜坡。

4、拍门安装的配件：螺栓或膨胀丝采用不锈钢或经过防腐处理的碳钢；密封件采用橡胶或橡胶垫片。

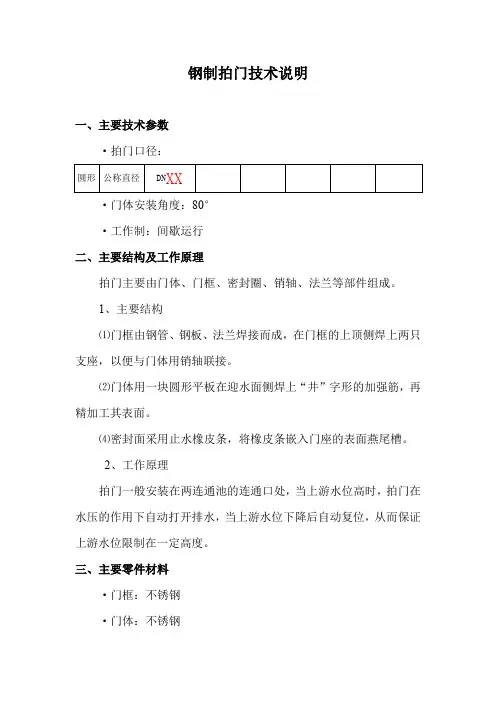

钢制拍门技术说明
一、主要技术参数
·拍门口径：
·门体安装角度：80°
·工作制：间歇运行
二、主要结构及工作原理
拍门主要由门体、门框、密封圈、销轴、法兰等部件组成。

1、主要结构
⑴门框由钢管、钢板、法兰焊接而成，在门框的上顶侧焊上两只支座，以便与门体用销轴联接。

⑵门体用一块圆形平板在迎水面侧焊上“井”字形的加强筋，再精加工其表面。

⑷密封面采用止水橡皮条，将橡皮条嵌入门座的表面燕尾槽。

2、工作原理
拍门一般安装在两连通池的连通口处，当上游水位高时，拍门在水压的作用下自动打开排水，当上游水位下降后自动复位，从而保证上游水位限制在一定高度。

三、主要零件材料
·门框：不锈钢
·门体：不锈钢
·密封圈：橡胶
四、设备设计、制造、检验所遵循的标准目录
JB2932-86水处理设备制造技术条件
JB/ZQ4000.2-86切削加工件通用技术条件
JB/ZQ4000.3-86焊接件通用技术条件
JB/ZQ4000.9-86装配技术条件
JB/ZQ4286-86包装技术通用技术条件
YJ1010抛丸喷吸技术条件及检验方法
JB/ZQ4000.1-86产品检验通用技术要求
五、设备的可靠性及耐久性
1、设备无故障时间不少于20000小时。

2、整机使用寿命在25年以上。

六、供货范围
·整机供货：门框、门体、销轴
七、包装和标识
·设备按国家标准进行包装，而且应采取必要的防潮、防雨、防腐、防震动破坏措施，并保证能够多次装卸和长途运输。

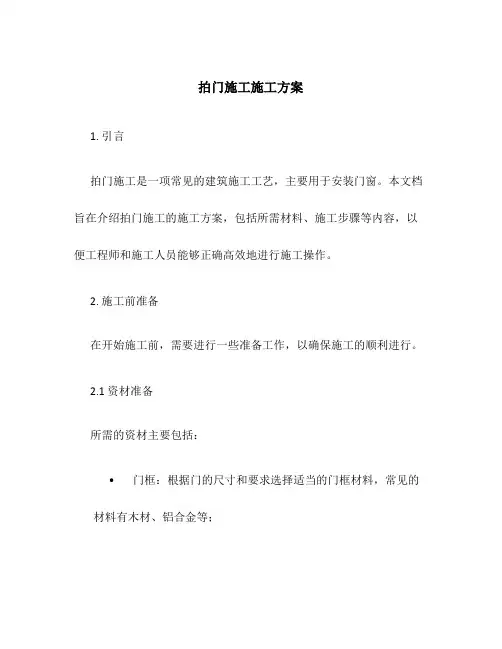

拍门施工施工方案1. 引言拍门施工是一项常见的建筑施工工艺，主要用于安装门窗。

本文档旨在介绍拍门施工的施工方案，包括所需材料、施工步骤等内容，以便工程师和施工人员能够正确高效地进行施工操作。

2. 施工前准备在开始施工前，需要进行一些准备工作，以确保施工的顺利进行。

2.1 资材准备所需的资材主要包括：•门框：根据门的尺寸和要求选择适当的门框材料，常见的材料有木材、铝合金等；•门扇：根据门的用途和风格选择适当的门扇材料，常见的材料有实木、人造板等；•铰链：根据门扇的重量和尺寸选择适当的铰链，确保门扇能够顺利开启和关闭；•锁具：根据门的安全要求选择合适的锁具，确保门的安全性；•打胶剂：用于固定门框和墙体的胶水。

2.2 工具准备所需的工具主要包括：•电钻：用于钻孔；•锯子：用于切割门框材料；•锤子：用于敲击门框和门扇；•打胶枪：用于施工时的胶水注射。

3. 施工步骤3.1 定位和标注首先，根据设计图纸或要求确定门的位置和高度，并在墙体上进行标注。

使用水平仪和铅垂线确保标注的准确性。

3.2 安装门框按照标注的位置和尺寸，使用电钻和锯子对墙体进行处理，以便安装门框。

将门框的两个立柱与墙体对齐，使用锤子将门框固定在墙体上。

3.3 安装门扇根据门框的尺寸，将门扇适当地切割，确保能够顺利开启和关闭。

使用铰链将门扇和门框连接起来，并进行调整，使门扇能够水平摆动。

3.4 安装锁具根据设计要求，将合适的锁具安装在门扇上。

使用电钻和螺丝刀进行固定操作，确保锁具牢固可靠。

3.5 调试和润滑完成门框、门扇和锁具的安装后，进行调试，确保门扇的开启和关闭操作顺畅无阻。

同时，对铰链和锁具进行润滑处理，延长使用寿命。

4. 施工注意事项在进行拍门施工时，需要注意以下事项，以确保施工的安全和质量。

•在进行施工前，仔细阅读设计图纸和施工手册，确保理解施工要求和步骤；•在安装门框时，严格按照设计要求进行位置和尺寸的标注，确保门框的平整度和垂直度；•在安装门扇时，注意调整铰链的位置和角度，确保门扇能够顺利开启和关闭；•在安装锁具时，确保锁具的密封性和安全性，降低入侵风险；•在施工过程中，保持工作现场的整洁和清洁，及时清理施工垃圾和余料。

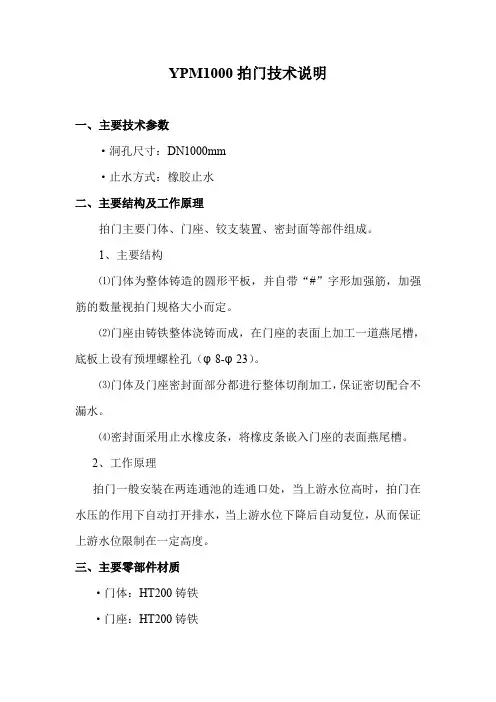

YPM1000拍门技术说明一、主要技术参数·洞孔尺寸：DN1000mm·止水方式：橡胶止水二、主要结构及工作原理拍门主要门体、门座、铰支装置、密封面等部件组成。

1、主要结构⑴门体为整体铸造的圆形平板，并自带“#”字形加强筋，加强筋的数量视拍门规格大小而定。

⑵门座由铸铁整体浇铸而成，在门座的表面上加工一道燕尾槽，底板上设有预埋螺栓孔（φ8-φ23）。

⑶门体及门座密封面部分都进行整体切削加工，保证密切配合不漏水。

⑷密封面采用止水橡皮条，将橡皮条嵌入门座的表面燕尾槽。

2、工作原理拍门一般安装在两连通池的连通口处，当上游水位高时，拍门在水压的作用下自动打开排水，当上游水位下降后自动复位，从而保证上游水位限制在一定高度。

三、主要零部件材质·门体：HT200铸铁·门座：HT200铸铁·止水橡胶：防50#·铰支销轴：304不锈钢·紧固件：321不锈钢四、设备设计、制造、检验所遵循的标准目录该产品在设计、制造、检验、包装运输及安装过程中所遵循的标准均为国标（GB）或部标（JB）这些通用标准目录省略，只提供专用标准目录如下：GB/T14173-93 平面钢闸门技术条件JB2932-86 水处理设备制造技术条件JB/ZQ4000.2-86 切削加工件通用技术条件JB/ZQ4000.3-86 焊接件通用技术条件JB/ZQ4000.5-86 铸件通用技术条件JB/T5000.5-98 有色金属铸件通用技术条件JB/ZQ4000.9-86 装配技术条件GB1176 铸造铜合金技术条件GB1220 不锈钢棒GB6414 铸件尺寸公差GB9439 灰铸铁件GB8923-85 涂装前钢材表面锈蚀等级和除锈等级 GB4879-99 防锈包装YJ010 抛丸喷砂技术条件及检验方法JB/ZQ4000.1-86 产品检验通用技术要求适用于本产品的“产品出厂前的检验规则和方法”适用于本产品的“产品安装手册”及“产品安装检验规则和方法”适用于本产品的“产品型式试验规则”“产品的试验方法”五、设备的防腐1、铸铁抛丸除锈达到Sa2.5级标准后，涂富锌底漆，环氧沥青防腐面漆。

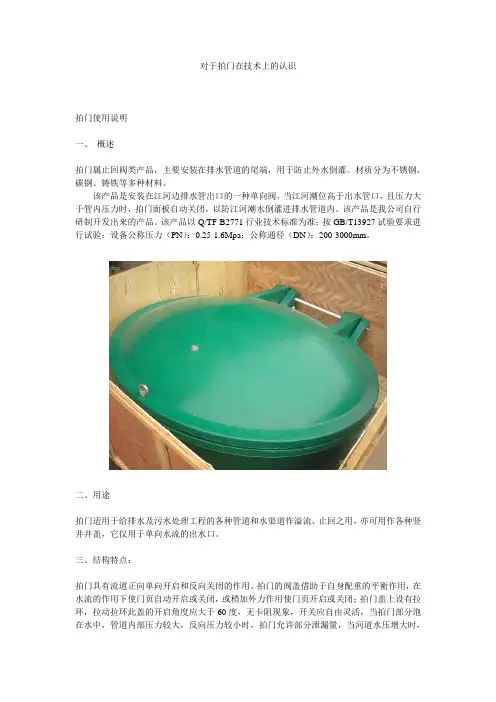

对于拍门在技术上的认识拍门使用说明一、概述拍门属止回阀类产品，主要安装在排水管道的尾端，用于防止外水倒灌。

材质分为不锈钢、碳钢、铸铁等多种材料。

该产品是安装在江河边排水管出口的一种单向阀，当江河潮位高于出水管口，且压力大于管内压力时，拍门面板自动关闭，以防江河潮水倒灌进排水管道内。

该产品是我公司自行研制开发出来的产品。

该产品以Q/TF-B2771行业技术标准为准；按GB/T13927试验要求进行试验；设备公称压力（PN）：0.25-1.6Mpa；公称通径（DN）：200-3000mm。

二、用途拍门适用于给排水及污水处理工程的各种管道和水渠道作溢流、止回之用，亦可用作各种竖井井盖，它仅用于单向水流的出水口。

三、结构特点：拍门具有流道正向单向开启和反向关闭的作用。

拍门的阀盖借助于自身配重的平衡作用，在水流的作用下使门页自动开启或关闭，或稍加外力作用使门页开启或关闭；拍门盖上设有拉环，拉动拉环此盖的开启角度应大于60度，无卡阻现象，开关应自由灵活，当拍门部分泡在水中，管道内部压力较大，反向压力较小时，拍门允许部分泄漏量，当河道水压增大时，拍门将自动关闭密封。

四、拍门的安装使用及注意事项：1、拍门安装可与法兰连接，可与预埋板焊接，或二次浇注；2、浮箱拍门在使用过程中，可通过向门页密封腔体内注水或放水的方法改变门页的比重，以达到最佳开启效果。

3、拍门安装后，门座与门页间有3mm左右的间隙属正常现象，当门页承受一定的反向压力时，间隙会减少以致消失。

4、拍门在使用过程中应保持其流道、密封圈不被石块、树枝等杂物卡堵，从而影响密封效果。

5、经常清理拍门下方沉砂池内的积物，保持拍门支耳孔、铰轴润滑良好，开启灵活。

当前随着新材料科技的发展，有了复合材料拍门，如玻璃钢、高密度聚乙烯等。

复合材料拍门将是将来拍门的发展方向，复合材料拍门本身利用了新材料科技的可塑造特点，强度高，密度小，正是传统拍门材料的弊端。

新材质的拍门重量轻，开启迅速，水头损失小，其价格也具有优势，而且一般无回收价值而使防盗性能好。

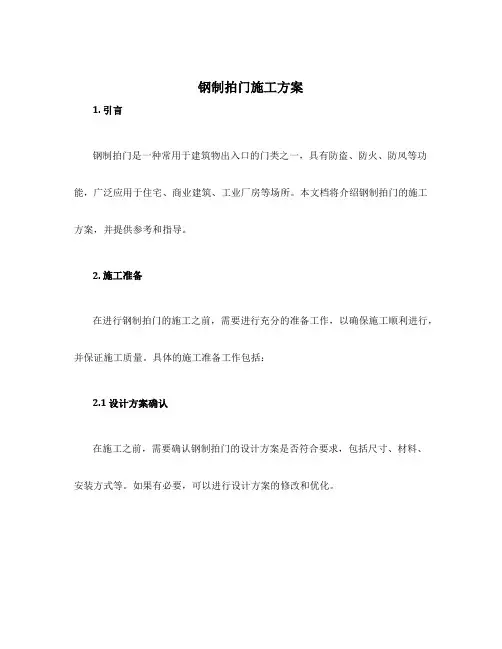

钢制拍门施工方案1. 引言钢制拍门是一种常用于建筑物出入口的门类之一，具有防盗、防火、防风等功能，广泛应用于住宅、商业建筑、工业厂房等场所。

本文档将介绍钢制拍门的施工方案，并提供参考和指导。

2. 施工准备在进行钢制拍门的施工之前，需要进行充分的准备工作，以确保施工顺利进行，并保证施工质量。

具体的施工准备工作包括：2.1 设计方案确认在施工之前，需要确认钢制拍门的设计方案是否符合要求，包括尺寸、材料、安装方式等。

如果有必要，可以进行设计方案的修改和优化。

2.2 材料准备钢制拍门的施工需要使用各种材料，包括钢材、玻璃、密封胶等。

施工前需要准备足够的材料，并对材料进行检查，确保其质量合格。

2.3 施工工具准备钢制拍门的施工需要使用各种工具，包括焊接机、电钻、电锯等。

施工前需要准备好所需的工具，并保证其正常工作。

2.4 安全措施在进行钢制拍门的施工过程中，需要严格遵守安全操作规程，戴好安全帽、护目镜等个人防护装备。

同时，施工现场应设置明显的安全警示标志，并确保施工人员的安全。

3. 施工步骤3.1 拆除旧门如果需要更换钢制拍门，首先需要将旧门进行拆除。

拆除旧门时，需要注意安全，避免对周围结构造成损坏。

3.2 安装门框门框是钢制拍门的主要支撑结构，需要将门框固定在墙体上。

安装门框时，需要使用水平仪进行水平校准，确保门框的垂直度和水平度符合要求。

3.3 安装门扇门扇是钢制拍门的移动部分，需要将门扇安装到门框上。

安装门扇时，需要使用合适的安装工具，确保门扇与门框之间的间隙均匀，开闭顺畅。

3.4 安装门锁门锁是钢制拍门的重要组成部分，需要将门锁安装在门扇上。

安装门锁时，需要按照安装说明进行操作，确保门锁的安全性和可靠性。

3.5 调整及测试完成钢制拍门的安装后，需要进行调整和测试，确保门扇的开闭顺畅，门锁的使用方便。

同时，还需要进行防盗、防火等功能的测试，确保钢制拍门的功能完好。

4. 施工注意事项4.1 施工人员技术要求钢制拍门的施工需要由经验丰富、技术熟练的施工人员进行。
