人工挖孔桩计算方法
一、桩的直径和深度的计算:
1.根据工程设计要求和荷载要求,确定桩的直径范围和最小桩长。
2.根据地质勘探结果,确定桩基埋设深度。
一般情况下,桩的埋设深度应达到均负荷层的下边界。
3.根据设计荷载和土层强度参数,采用静力法、静力触探法或动力触探法确定桩基埋设深度。
4.进行桩身强度设计,包括桩身直径和钢筋配筋。
二、土方的移除量的计算:
1.根据桩的直径和埋设深度,计算孔壁土方移除量。
2.根据土壤类型、土壤密度等参数,计算土方的体积。
3.根据土方的体积和单位土方的成本,计算土方移除成本。
三、开挖成本的计算:
1.根据桩的直径和埋设深度,计算开挖体积。
2.根据单位体积的开挖成本和开挖体积,计算开挖成本。
在实际应用中,还需要结合具体工程情况和现场施工条件,进行合理调整和优化。
此外,还需要进行合理的施工方案设计和施工管理,确保人工挖孔桩施工的质量和效率。
人工挖孔桩的计算公式 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
我告诉你几个人工挖孔桩的计算公式(实例在此就免了):
1、桩身上圆柱体体积为: V=πR2h 桩身上圆柱体体积=×桩身圆柱半径的平方×桩身圆柱高;
2、桩扩大头圆锥台体积为: V=πh(r2+r12+rr1)/3 桩扩大头圆锥台体积=×桩扩大头圆锥台高×(桩扩大头圆锥台底半径的平方+桩扩大头圆锥台顶半径的平方+桩扩大头圆锥台底半径×桩扩大头圆锥台顶半径)÷3;
3、桩扩底半球体球缺体积为: V=πh2(r-h/3) 桩扩底半球体球缺体积=×桩扩底半球体球缺高的平方×(桩扩底半球体球缺半径-桩扩底半球体球缺高÷3)。
4、每米螺旋箍筋的长度为: L(每米螺旋箍筋长度)=1÷螺旋箍筋间距×根号{[×(桩直径-2×钢筋保护层+箍筋直径)]平方+箍筋间距的平方}开方。
注意:一般扩大头以下(包刮扩底)属于入岩部分;
人工挖孔桩土方一般等于人工挖孔桩砼体积;
还有就是注意区分护壁与桩身的砼标号。
人工挖孔桩计算公式表【预算】在建筑工程中,人工挖孔桩是一种常见的基础形式。
为了准确进行预算编制,了解和掌握相关的计算公式是至关重要的。
以下将详细介绍人工挖孔桩预算中常用的计算公式。
首先,我们来了解一下人工挖孔桩的组成部分。
它通常包括桩身、护壁、桩芯混凝土等。
一、桩身工程量计算桩身的体积计算公式为:V =π×R²×H其中,V 表示桩身体积,π取值约为 314,R 为桩身半径,H 为桩身长度。
需要注意的是,桩身长度应从桩底算至设计桩顶标高。
二、护壁工程量计算护壁通常为分段设置,每段护壁的体积计算公式为:V 护=π×(R + r)×L×h其中,V 护表示护壁体积,R 为桩身半径,r 为护壁厚度,L 为护壁中心线周长,h 为每段护壁的高度。
护壁中心线周长 L =2×π×(R + r)在计算护壁工程量时,需要将各段护壁的体积相加。
三、桩芯混凝土工程量计算桩芯混凝土的体积计算公式与桩身体积计算公式相同:V 芯=π×R²×H这里的 H 同样是从桩底算至设计桩顶标高。
四、扩大头部分工程量计算当桩底存在扩大头时,其体积计算较为复杂,需要根据具体的形状分别计算。
常见的扩大头形状有圆柱加圆台、圆柱加圆锥等。
1、圆柱加圆台形扩大头V 扩=π×R 扩²×H 柱+1/3×π×h 台×(R 扩²+ R 扩×r 扩+ r 扩²)其中,R 扩为扩大头圆柱部分半径,H 柱为圆柱部分高度,h 台为圆台部分高度,r 扩为圆台顶部半径。
2、圆柱加圆锥形扩大头V 扩=π×R 扩²×H 柱+1/3×π×h 锥×R 扩²其中,h 锥为圆锥部分高度。
五、钢筋工程量计算人工挖孔桩中的钢筋主要包括主筋和箍筋。
人工挖孔桩护壁厚度计算公式与实例验算(一)、人工挖孔桩护壁厚度计算公式分段现浇砼护壁厚度,一般取受力最大处,即地下最深段护壁所承受的土压力及地下水的侧压力由计算确定,设砼护壁厚度为t,则可按以下公式计算: t≥KN/fct≥KpD/2fc式中 N-作用在护壁截面上的压力(N/m2),N=p*D/2;p-土和地下水对护壁的最大侧压力(N/m2);对无粘性土,当挖孔无地下水时,p= rHtg2(45°-φ/2)当有地下水时,p= rHtg2(45°-φ/2)+(r-rw )(H-h)tg2(45°-φ/2)+(H-h)rw对粘性土:当挖孔无地下水时,p= rHtg2(45°-φ/2)-2c tg(45°-φ/2) 当有地下水时,p= rHtg2(45°-φ/2)-4 c tg(45°-φ/2)对无粘性土:当挖孔无地下水时,p= rHtg2(45°-φ/2)当有地下水时,p= rHtg2(45°-φ/2)+(r-rw )(H-h)tg2(45°-φ/2)+(H-h)rw对粘性土:当挖孔无地下水时,p= rHtg2(45°-φ/2)-2c tg(45°-φ/2)当有地下水时,p=rHtg2(45°-φ/2)-4ctg(45°-φ/2)+(r-rw)(H-h)tg(45°-φ/2)+(H-h)rwr---土的重试(kN/m3);rw---水的重度(kN/m3);H---挖孔桩护壁深度(m);h---地面至地下水位深度(m);D---挖孔桩或圆形构筑物外直径(m);fc---砼的轴心抗压强度预计值(N/mm2),,C30混凝土取14.3N/ mm2;φ---土的内摩擦角(°);c---土的粘聚力(kN/m2);K---安全系数,取1.65.(二)、人工挖孔桩护壁厚度计算实例1、计算假设与取值根据本标段的设计情况,为确保施工安全,现取本项目最大直径,最深基桩进行验算:桩径为2.2m,桩长为24.2m,C30混凝土,护壁每节高1m。
人工挖孔桩计算方法实例)人工挖孔桩是一种常用的地基处理方法,通过手工或机械设备将土壤挖掘、清理,形成一定深度和直径的孔洞,再通过浇筑混凝土等材料填充孔洞,增加地基的承载能力和稳定性。
根据具体的工程要求和地质条件,可以采用不同的人工挖孔桩计算方法,确保施工质量和效果。
一般来说,人工挖孔桩的计算方法包括以下几个方面:1.桩基计算和设计:根据工程的荷载要求和地质条件,确定桩的直径和埋设深度。
根据土壤的承载力和桩的受力方式,计算桩的承载能力和稳定性。
常用的计算方法有桩身轴向受力、桩身弯矩受力及桩身剪力受力计算。
2.桩身与土壤的相互作用力计算:桩身与周围土体之间存在相互作用力,包括桩身的侧阻力和摩擦力等。
通过试验或理论模型,计算桩身与土壤之间的相互作用力,用于桩基的设计。
3.桩的安全系数计算:桩的设计要考虑到一定的安全系数,保证桩的稳定性和安全性。
通过计算桩的承载能力和荷载要求,确定合适的安全系数,用于桩基设计。
4.施工方案计算:人工挖孔桩的计算方法还要考虑施工方案的合理性和可行性。
根据实际施工条件和限制条件,确定合适的施工方法和步骤,确保施工的顺利进行。
下面以一个实际工程为例,介绍人工挖孔桩的计算方法。
地工程需要进行人工挖孔桩处理,荷载要求为1000kN,地质条件为黏土层下有一层坚硬的岩石层,桩的直径和埋设深度需要计算。
首先进行桩身轴线受力计算,假设黏土承载力为200kPa,岩石的承载力为1000kPa。
根据荷载要求和土层的承载力,计算得到桩的直径为1m。
然后根据桩身的直径和埋设深度,采用试验或理论模型计算桩身与土壤之间的相互作用力,包括侧阻力和摩擦力。
假设桩身的侧阻力为500kPa,摩擦系数为0.6,计算得到桩身与土壤之间的相互作用力为600kN。
最后根据桩的承载能力和荷载要求,确定合适的安全系数。
假设安全系数为2,计算得到桩的承载能力为2000kN,大于荷载要求。
根据桩的直径和埋设深度,确定施工方案,如挖孔深度和孔径等。
人工挖孔桩计算方法(实例)人工挖孔桩计算方法(实例)1. 引言人工挖孔桩是一种常用的地基处理方法,可以有效地增加土壤的承载能力和稳定性。
本文将详细介绍人工挖孔桩的计算方法和实例,以供工程师和相关人员参考。
2. 桩的设计参数2.1 土壤参数在进行人工挖孔桩的计算前,需要先确定土壤的力学参数,包括土壤的强度和变形特性。
通过采集土壤样品,进行室内试验或者现场试验,可以得到土壤的磨擦角、内磨擦角和压缩模量等参数。
2.2 桩身参数人工挖孔桩的尺寸和材料也需要确定,包括桩身直径、长度和材质。
这些参数将直接影响桩的承载能力和稳定性。
3. 挖孔桩的承载力计算方法3.1 钢筋承载力计算在人工挖孔桩的设计中,钢筋的承载力是一个重要的指标。
钢筋的承载力计算可以根据桩身的直径、长度和钢筋的材质来确定。
3.2 桩土磨擦力计算桩土磨擦力是人工挖孔桩的另一个重要参数。
磨擦力的大小取决于桩身与土壤之间的磨擦系数和桩身的有效面积。
3.3 挖孔桩的稳定性计算人工挖孔桩的稳定性计算主要包括竖向和横向的稳定性。
竖向稳定性考虑桩的竖向承载能力和土壤的变形性质,横向稳定性考虑桩的侧面稳定性和桩与土壤之间的互相作用。
4. 实例分析通过一个具体的实例,我们将对人工挖孔桩的计算方法进行详细说明。
实例包括桩的设计参数、钢筋承载力的计算、桩土磨擦力的计算以及挖孔桩的稳定性计算。
5. 结论人工挖孔桩的计算方法包括钢筋承载力计算、桩土磨擦力计算以及桩的稳定性计算。
合理地进行这些计算可以确保人工挖孔桩的设计符合要求,并能够提供可靠的地基处理方法。
附件:- 实例设计图纸- 实例计算表格- 桩身材料证明法律名词及注释:- 承载力:土壤或者材料能够承受的最大力量。
- 稳定性:土壤或者结构反抗外力使其保持平衡和稳定的能力。

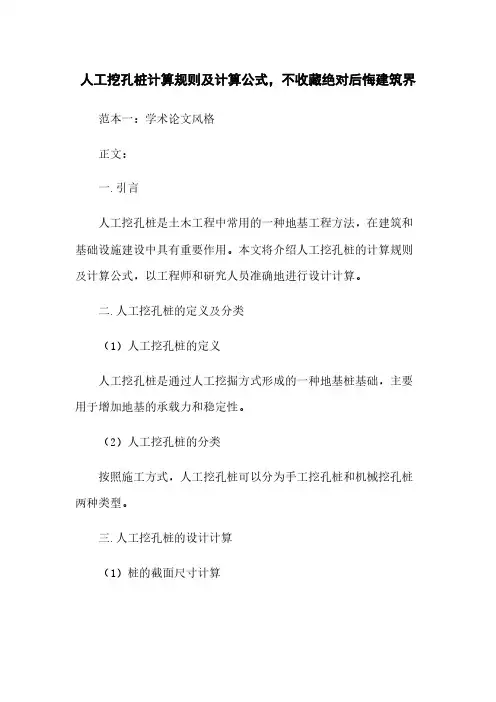

人工挖孔桩计算规则及计算公式,不收藏绝对后悔建筑界范本一:学术论文风格正文:一.引言人工挖孔桩是土木工程中常用的一种地基工程方法,在建筑和基础设施建设中具有重要作用。
本文将介绍人工挖孔桩的计算规则及计算公式,以工程师和研究人员准确地进行设计计算。
二.人工挖孔桩的定义及分类(1)人工挖孔桩的定义人工挖孔桩是通过人工挖掘方式形成的一种地基桩基础,主要用于增加地基的承载力和稳定性。
(2)人工挖孔桩的分类按照施工方式,人工挖孔桩可以分为手工挖孔桩和机械挖孔桩两种类型。
三.人工挖孔桩的设计计算(1)桩的截面尺寸计算根据承载力要求和地质条件,通过桩基承载力计算公式计算桩的截面尺寸。
(2)桩身的稳定性分析考虑桩身的稳定性,采用桩身稳定计算公式进行计算,以确定桩的安全长度。
(3)桩身和土体的相互作用分析人工挖孔桩与周围土体存在相互作用,采用相应的计算公式分析桩身和土体的相互影响。
(4)桩基的荷载传递根据不同荷载条件,采用桩基承载力计算公式计算桩基的荷载传递情况。
四.附件本文档涉及的附件如下:附件一:人工挖孔桩施工实例图片附件二:人工挖孔桩计算公式表格五.法律名词及注释(1)土木工程法律名词及注释1. 地基:指建筑物所承受的荷载通过其底部、墙体等部位传递到地下的土层。
(2)施工法律名词及注释1. 挖孔:指使用人工或机械设备在土壤或岩石中开挖孔洞。
本文详细介绍了人工挖孔桩的计算规则及计算公式,希望能对工程师和研究人员有所。
范本二:商业报告风格正文:一.项目背景人工挖孔桩是建筑行业中常用的地基工程方法之一,在市场需求增长的背景下,了解人工挖孔桩的计算规则及计算公式对于工程公司和设计师来说尤为重要。
本文将对人工挖孔桩的相关内容进行全面的介绍与总结。
二.人工挖孔桩的定义及分类(1)人工挖孔桩的定义人工挖孔桩是通过人工挖掘方式形成的一种地基桩基础,具有增加地基承载力和稳定性的作用。
(2)人工挖孔桩的分类根据施工方式的不同,人工挖孔桩可以分为手工挖孔桩和机械挖孔桩两种类型。
人工挖孔桩、旋挖桩工程量计算表在建筑工程中,桩基础是一种常见且重要的基础形式,其中人工挖孔桩和旋挖桩因其各自的特点在不同的工程场景中得到广泛应用。
而准确计算它们的工程量对于工程预算、成本控制以及施工进度安排都具有至关重要的意义。
接下来,我们将详细介绍人工挖孔桩和旋挖桩工程量的计算方法,并通过示例来进行具体说明。
一、人工挖孔桩工程量计算1、桩身土方量人工挖孔桩的桩身土方量通常按照圆柱体体积进行计算。
计算公式为:V =π×r²×h,其中 V 表示桩身土方体积,π 取 314,r 为桩身半径,h 为桩身高度。
需要注意的是,在实际计算中,桩身半径应考虑护壁的厚度。
一般来说,护壁会比桩身直径大一定尺寸,以确保施工安全和桩身质量。
2、护壁工程量护壁通常为现浇混凝土结构,其工程量计算分为护壁体积和护壁钢筋量两部分。
护壁体积计算:护壁一般呈圆台形状,体积计算公式为 V =1/3×π×h×(R²+ R×r + r²),其中 h 为护壁高度,R 为护壁上口半径,r 为护壁下口半径。
护壁钢筋量计算:根据设计图纸确定钢筋的规格、间距和长度,然后计算钢筋的总长度和重量。
3、桩芯混凝土量桩芯混凝土量的计算方法与桩身土方量类似,只是将土的体积替换为混凝土的体积。
即:V =π×r²×h,其中 r 为桩芯半径,h 为桩芯高度。
4、扩大头工程量如果人工挖孔桩设计有扩大头,其工程量的计算相对复杂一些。
扩大头一般呈圆台或圆锥形状,体积计算公式分别为:圆台形:V =1/3×π×h×(R²+ R×r + r²)圆锥形:V =1/3×π×r²×h其中,h 为扩大头高度,R 为扩大头上口半径,r 为扩大头下口半径。
二、旋挖桩工程量计算1、桩身混凝土量旋挖桩桩身混凝土量的计算同样按照圆柱体体积计算,公式为:V=π×r²×h。
人工挖孔桩体积计算公式一、上部护壁(h1、h2部分)体积计算式(每段):V=π/2×h∮(D+d-2∮)=1.5708 h∮(D+d-2∮)(h为标准段h1或扩大头h2)二、底段护壁(h3部分、空心柱体)体积计算式:V=π/4×h3(D2-D12)=0.7854 h3(D2-D12)三、混凝土桩芯是由三种实体组成的(1)、标准段和底部扩大头体积:V=π/12×h(D12+ d12+ D1 d1)=0.2618 h(D12+ d12+ D1 d1)(h为标准段h1或扩大头段h2)(2)、底段圆柱体体积:V=π/4×h3 D12=0.7854 h3 D12(3)、底段球缺体体积:V=π/6×h4(3π/4×D12+h42)=0.5236 h4(3π/4×D12+h42)以上公式:D、D1——锥体下口外径、内经(m);d、d1——锥体上口外径、内经(m);∮——护壁厚度(m)1word格式支持编辑,如有帮助欢迎下载支持。
人工挖孔桩护壁钢筋计算公式1.人工挖孔桩护壁水平筋长度怎么计算是按桩中心点到护壁的外边减钢筋的保护层......为半径计算出周长后,加上搭接的长度,一般的取值按12D计算,也有图纸给出了,12D 是水平段的长度. 护壁中心周长最长的地方和最短的地方平均值,加上钢筋搭接,即为每条钢筋长度。
纵筋看图纸设计的搭接部位长度加上护壁高度。
2.护壁纵筋呢?护壁纵筋是按每节的高度+与下节的搭接长度,图纸有规定人工挖孔桩的锅底体积计算公式人工挖孔桩锅底计算公式已知锅底长轴a,短轴b,锅底高h,求椭球缺体积V,本公式为微积分导出公式:v=π*b²/a²(ah²-h³/3)人工挖孔桩桩底处做了扩大头,则桩的工程量计算公式是什么(桩..*.桩顶面积)...高度..=.桩工程量........./3*..底.面积..+.桩顶面积....+.根号下桩....底.面积这是个万能公式,计算台体............如何计算挖孔桩桩芯砼清单工程量挖孔桩桩芯砼在无护壁的情况下如何计算工程量,是否应当考虑充盈系数。
人工挖孔桩计算方法(实例)
圆台体积==3.14H÷12(D2+Dd+d2)
H——高度,D——底面直径,d——上面直径
圆环体积=3.14c(R2-r2)
C——高度,R——圆环外半径,r——圆环内半径=R-(a+b)/2
扩大头圆台体积==3.14h1÷12(D12+D1d1+d12)
h1——圆台高度,D1——圆台底面直径,d1——圆台上面直径
扩大头圆柱体积=D12×3.14÷4×h2
D1——圆柱底面直径,h2——圆柱高度
扩大头圆缺体积=3.14h3÷24(3D12+4h32)
H≥0.2M≤0.3M简化为下式:0.4D12×h3
D1——圆缺底面直径,h3——圆缺高度
单位:(m)桩基数据±0.00=1849.8 桩径=Φ1000
人工挖孔灌注桩单桩施工记录
工程名称:混凝土设计强度等级:C25
扩大头高度= 1.4m
桩身圆台砼:V=3.14×1÷12(1.22+12+1.2×1)=0.9525m3/M
桩身混凝土=0.9525m3/M×(设计标高尺寸-扩大头高度+超高量)
规范要求混凝土超高量0.5m
扩大头:圆台+圆柱+圆缺=〔3.14×0.75÷12(1.32+1.72+1.3×1.7)〕+〔1.72×3.14÷4×0.5〕+〔0.4×1.72×0.2〕=1.3325+1.1343+0.2312=2.698m3
护壁=圆柱-圆台=〔d2×3.14÷4×H〕-〔3.14H÷12(D2+Dd+d2)〕
=〔1.32×3.14÷4×1〕-0.9525=1.3267-0.9525=0.3742M3/M
挖土方量=桩身的圆柱体积+扩大头体积
桩身的长度=桩圈顶标高至扩大头顶标高
单桩混凝土方量=桩身混凝土方量+扩大头混凝土方量
单桩钢筋长度=根数×钢筋笼长度,(钢筋长度规格为9M,超过部分增加搭接长度,
需弯钩的增加弯钩长度)
螺旋箍筋长度计算公式:
S——螺旋箍筋螺距
R——桩直径
C——保护层厚度
d——螺旋箍筋直径
n——螺旋圈数
根据11G101-1图集要求,保护层厚度为箍筋外缘至混凝土表面的最小距离。
开始与结束位置应有水平段,长度不小于一圈半。
上下各加一个1350弯钩及平直段的长度
内环定位筋焊接圆环间距1.5m,直径≥12mm
混凝土(m3)=0.9525m3/M×(设计标高尺寸-扩大头高度+超高量)
01#桩身混凝土方量=0.9525×(12.683-1.4+0.5)=11.2233m3
扩大头方量=2.698m3
护壁方量=0.3742×11.083=4.1473m3 02#桩身混凝土方量=0.9525×19.861=18.9176m3 扩大头方量=2.698 m3
护壁方量=0.3742×19.161=7.17m3 03#桩身混凝土方量=0.9525×11.856=11.2928m3 扩大头方量=2.698m3
护壁方量=0.3742×11.156=4.1746m3 04#桩身混凝土方量=0.9525×11.170=10.6394m3 扩大头方量=2.698m3
护壁方量=0.3742×10.470=3.9178m3 05#桩身混凝土方量=0.9525×13.752=13.0988m3 扩大头方量=2.698m3
护壁方量=0.3742×13.052=4.8841m3 06#桩身混凝土方量=0.9525×10.797=10.2841m3 扩大头方量=2.698m3
护壁方量=0.3742×9.6174=3.5988m3 07#桩身混凝土方量=0.9525×6.987=6.6551m3 扩大头方量=2.698m3
护壁方量=0.3742×6.287=2.3526m3 08#桩身混凝土方量=0.9525×11.28=10.7442m3 扩大头方量=2.698m3
护壁方量=0.3742×10.58=3.959m3 09#桩身混凝土方量=0.9525×8.347=7.9505m3 扩大头方量=2.698m3
护壁方量=0.3742×7.647=2.8615m3 10#桩身混凝土方量=0.9525×8.215=7.8248m3 扩大头方量=2.698m3
护壁方量=0.3742×7.515=2.8121m3。
