山西高平科兴米山煤业有限公司电气设备(电缆)安装及其相关标准电气设备安装标准一、外部标准:1、电气设备应上设备架,设备架离地约0.3米。
2、正确连接电气设备接地线和接地极,接地极与电气设备的距离大于5m。
3、每组电气设备两台设备间距约0.5米(两台设备喇叭嘴间距)中间连接电缆应适度以两喇叭直线距离下垂180±30mm 左右为准)。
4、凡有电缆压线板的电器,引入引出电缆必须用压线板压紧,但不得把电缆压扁。
5、紧固件应齐全、完整、可靠。
同一部分的螺母、螺栓其规格应要求一致。
螺杆裸落部分一般为1-3扣。
凡用螺栓连接紧的部件,其间夹有弹性物者(如密封圈和橡套电缆)不允许加弹簧垫圈。
6、喇叭嘴压紧要有余量,余量不小于1毫米,否则为失爆。
线嘴应平行压紧,两压紧螺丝入口之差应不大于5毫米,否则为不完好。
7、隔爆接合面紧固螺栓应加装弹簧垫,用弹簧垫圈时其规格应与螺栓保持一致,紧固程度应以将其压平为合格。
8、密封圈的分层侧在接线时,应向里;密封圈内径与电缆外径的配合为±1毫米;密封圈刀削后应整齐圆滑,不得出现锯齿状。
山西高平科兴米山煤业有限公司电气设备(电缆)安装及其相关标准_______________________ 二、内部标准:1、电缆护套伸入器壁的长度为5至15mm,小于5mm是失爆,大于15mm为不完好。
2、接线应整齐(不扭弯)、紧固、导电良好、无毛刺。
卡爪(或平垫圈)弹簧垫(双帽齐全)使用线鼻子时可不用平垫圈,接线后,卡爪(或平垫圈)不压绝缘胶皮或其他绝缘物,芯线裸露距卡爪(或平垫圈)不大于10mm。
3、接线腔地线长度应适宜,以松开线嘴卡兰拉动电缆后,三相火线拉紧或松脱,地线不掉为宜。
接地螺栓、螺母、垫圈不允许涂绝缘物。
4、接线柱螺丝、弹垫齐全和卡抓齐全,压线紧固。
5、接线腔内清洁无杂物,电源板盖好。
6、防爆面清洁无杂物,无锈迹,光滑无伤痕,必须涂凡士林。
7、当线嘴已全部压紧仍不能将密封圈压紧时,只能用一个厚度适当,不开口的金属圈来调整,不得填充其他杂物(包括再加密封圈等)。
第一章电工基础知识1.电路是电流流经的通路,是由某些电工设备或元件按一定的方式连接起来的。
电路包括电源、负载、和中间环节三个组成部分。
电源就是输出电能,像电池等。
负载就是将电能转换为其他能的设备,像灯泡、电动机、电热器等。
中间环节就是连接电源和负载,传输、变压和配电的电气设备,像变压器、导线、开关等。
2.电路的基本物理量包括电流、电压、导体(容易导电的物体叫导体、电荷很难流过的物体叫绝缘体、介于导体与绝缘体之间的物资叫半导体)、欧姆定律(举例:一根电线,电阻值为0.3Ω,流过20A 电流,求电线两端的电压。
U=IR=20×0.3=6V,反过来I=U/R)3.在日常生活和工业生产中,所使用的电大多数都是交流电。
直流电电流的大小和方向都不随时间变化。
如果电流的大小和方向都随时间变化,就叫做交流电。
(发电厂不发直流电,咱们所使用的直流电一般都是通过整流变的)三相负载的连接方式有星形连接和三角形连接。
(画图介绍接线方法结合实际讲解连接片并解释线电压和相电压U线=3U相)4.井下电工最常所使用的仪表有接地电阻测试仪、万用表、兆欧表(瓦斯浓度在1%以下方准使用。
)接地电阻测试仪使用时将E 接到接地体上,P 、C连接到探针上,相距20米,尽量按直线布置。
使用万用表测量电阻、电压、接通等。
测电压要注意档位,否则易烧坏,尽量不测电流。
兆欧表又叫摇表,是用来测量电线、电缆和变、配、用电设备绝缘电阻的仪表,井下经常使用的有500V、1000V、2500V、5000V等,使用时应注意选择合适的电压等级,摇完注意放电。
(E接地,G接保护环,L接被测件。
保护环避免绝缘物的表面漏电流影响测量结果。
摇测速度120r/min)第二章矿井供电系统1.矿井用户和用电设备按其重要性不同分为一级负荷、二级负荷和三级负荷。
一级负荷即为保安负荷。
凡因供电突然中断,可能造成人员伤亡或使重要设备损坏并在较短的时间内难以修复,给企业造成很大的经济损失的用户和用电设备,称为一级负荷。
一、煤矿井下电气作业工器具配备1、仪器仪表数字式万用表、指针式万用表、高压兆欧表、低压兆欧表、钳形电流表。
2、工器具活扳手(8#、10#、12#)、呆扳手(套)、套筒(套)、内六方扳手(套)、手锤、大锤、电工刀、一字旋具、十字旋具、高压试电笔、低压试电笔、塞尺、断线钳、撬杠、停电牌、短路接地线、5T倒链、绳套、钢丝绳卡、钢丝钳、尖嘴钳。
3、个人安全防护用品ZH30D隔绝式化学氧自救器、安全帽、毛巾、口罩、绝缘手套、绝缘鞋、绝缘台、绝缘棒、矿灯、便携式甲烷检测仪等。
4、其他心肺复苏模拟人、各类电气图纸及必要的医疗器具,检修记录本、倒闸操作票、四氯化碳、凡士林、黑胶布、油石、相序带、高压绝缘带。
二、煤矿安全监测监控作业设置和工器具配备1、仪器仪表数字万用表、兆欧表、秒表、温度计、校准气(0.5、1.5、2.0、3.0%CH4)、直流稳压电源、万用表、声级计、频率计等。
2、工器具应配备数字万用表、验电器、压验电笔等电工工具及监控设备维修专用工具等常用工具1套(或学员自备);现场用的甲烷传感器调校装置1套(包括1-2%CH4标准气体1瓶或1袋、空气样1瓶或1袋、配套的减压阀、气体流量计和橡胶软管等)。
3、个人安全防护用品绝缘手套,绝缘靴,安全带,脚扣、工作服、帽等个人防护用品;人字梯、靠梯等用品。
4、其他心肺复苏模拟人、自救器及使用方法挂图、创伤急救方法挂图、医药急救箱及必要的医疗器具,相关作业安全操作规程应悬挂或张贴在明显位置。
三、煤矿提升机操作作业工器具配备1、仪器仪表与工器具计时器。
2、个人安全防护用品安全帽、工作服、防滑鞋等。
3、其他与考核内容相关的实物、图示、音像资料及必要的医疗器具。
(二)绞车操作作业工器具配备1、仪器仪表与工器具轨道斜巷专用三链环及专用插销。
2、个人安全防护用品安全帽、工作服、胶靴、矿灯、自救器等。
3、其他与考核内容相关的实物、图示、音像资料及必要的医疗器具。
煤矿采煤机(掘进机)操作作业工器具配备(一)采煤机司机(双滚筒电牵引采煤机)工器具配备1、仪器与工器具专用扳手,螺丝刀,铁锤、皮尺,钢卷尺,指挥用哨子,计时器。
施工单位工程建设廉政承诺书廉政承诺本施工单位郑重承诺,在工程建设过程中,将始终坚守廉政原则,推行廉洁施工,做到廉洁自律,杜绝贪污腐败,确保工程建设的公平、公正、公开、透明。
一、廉洁自律1. 本单位全体员工将严守法律法规,诚实守信,文明施工,遵守工程建设纪律。
2. 在工程建设过程中,不违规收受礼品、请款、人情往来等私人利益。
严禁利用职务之便谋取私利,不接受、索取、赠送财物。
3. 对于违反廉洁施工规定的行为,将依法追究责任,坚决惩处违规行为。
二、财务透明1. 本施工单位将建立健全财务制度,确保工程款项的合理、透明的分配和使用,不违规挪用、套取、虚报财务款项。
2. 工程建设过程中,将严格遵守财务审计规定,按照相关法律法规的要求进行财务管理和审计报告的备案。
三、竞争公正1. 在工程建设中,本施工单位将遵守公平竞争的原则,不以任何不正当手段,过度竞争或采用不公平的竞争方式。
2. 不利用权威地位参与竞争,不从事贿赂等违反竞争原则的行为。
3. 当涉及到合同签订、工程招标等环节时,将按照相关法律法规的要求进行公正、公平、透明的操作。
四、风险预防1. 本施工单位将建立和完善辨识、评估并防范工程建设风险的机制。
2. 对于可能发生的廉政风险,将制定相应的控制措施,有效防范和控制风险的发生。
3. 全员参加相关廉政教育培训,增加廉政意识和风险意识,提高对廉政风险的识别和防范能力。
五、信访投诉处理1. 本施工单位将建立健全信访投诉处理机制,确保及时、公平、公正地受理和处理信访投诉。
2. 对于通过信访投诉发现的廉政问题,将及时调查核实,依法依规进行处理,并对处理结果进行公开通报。
结束语本施工单位郑重承诺,将始终坚守廉政原则,在工程建设中践行廉洁施工,杜绝贪污腐败,做到公平、公正、公开、透明。
我们将严格遵守以上承诺,并接受相关监督和审查。
谨此,在施工单位全体员工的共同努力下,共同营造良好的工程建设环境。
施工单位负责人:___________签字:___________。

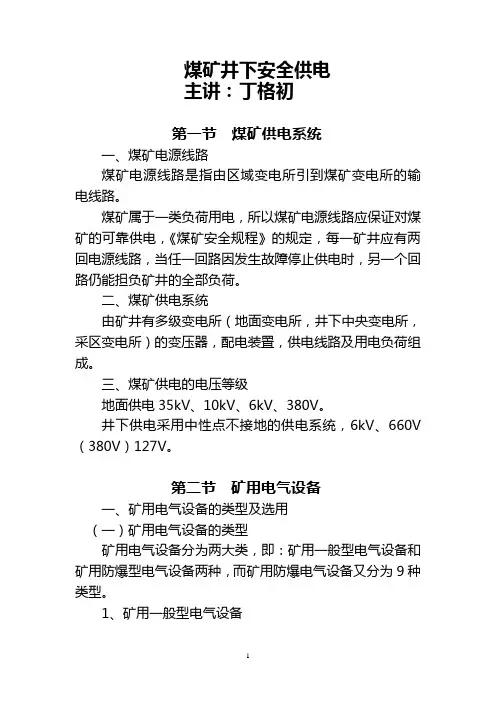

煤矿井下安全供电主讲:丁格初第一节煤矿供电系统一、煤矿电源线路煤矿电源线路是指由区域变电所引到煤矿变电所的输电线路。
煤矿属于一类负荷用电,所以煤矿电源线路应保证对煤矿的可靠供电,《煤矿安全规程》的规定,每一矿井应有两回电源线路,当任一回路因发生故障停止供电时,另一个回路仍能担负矿井的全部负荷。
二、煤矿供电系统由矿井有多级变电所(地面变电所,井下中央变电所,采区变电所)的变压器,配电装臵,供电线路及用电负荷组成。
三、煤矿供电的电压等级地面供电35kV、10kV、6kV、380V。
井下供电采用中性点不接地的供电系统,6kV、660V (380V)127V。
第二节矿用电气设备一、矿用电气设备的类型及选用(一)矿用电气设备的类型矿用电气设备分为两大类,即:矿用一般型电气设备和矿用防爆型电气设备两种,而矿用防爆电气设备又分为9种类型。
1、矿用一般型电气设备矿用一般型电气设备是一种煤矿井下用的非防爆型一般型电气设备,它只能用于低瓦斯矿井的井底车场,总进风巷和主要进风巷。
这种设备是按照国家标准GB12175-90《矿用一般型电气设备》制造的。
对矿用一般型电气设备的基本要求是:外壳坚固、封闭,能防止从外部直接触及带电部分;防滴、防潮性能好;有电缆引入装臵,并能防止电缆扭转、拔脱和损伤;开关手柄和门盖之间有联锁装臵等。
矿用一般型电气设备外壳的明显处,均有清晰的永久性凸纹标志“KY”。
2、矿用防爆型电气设备矿用防爆型电气设备是按照国家标准GB3836〃1-2000《爆炸性气体环境用电气设备》系列国家标准制造的。
该标准规定防爆型电气设备为Ⅰ类和Ⅱ类,其中Ⅰ类为煤矿井下用电气设备。
防爆电气设备的类型、级别和组别连同防爆设备的总标志“Ex”一起,构成防爆标志。
在防爆型电气设备的明显处,均有清晰的永久性凸纹标志“Ex”。
煤矿用隔爆型电气设备防爆标志为“ExdI”。
矿用防爆型电气设备,根据不同的防爆要求可分为9种类型,其基本要求和标志符号见表3-1。
煤矿井下常用开关及电气设备设备---原理,图解:QBZ-80、120、225,KBZ-400防爆磁力启动器安装与使用 2012-02-17 19:46:29| 分类:煤矿电器设备检修| 标签:|字号大中小订阅上面这张图,是QBZ开关的接线室内接线装置的布置图。
X1、X2、X3是电源接线柱。
D1、D2、D3是负荷接线柱。
中间的小的1-9和di 是控制线接线柱。
使用时,我们将电源电缆通过喇叭口引入接线室内,然后将3根芯线接到电源接线柱上。
煤矿电缆一般都是3+1的四芯电缆线。
即三根电源导线和一个接地导线。
接地导线接在接线室中的接地接线柱上(在上图中没有画出接地接线柱)。
D1、D2、D3接线柱使用电缆与被控制设备的电机接线柱连接后。
主电路我们就接完了。
控制电路的连接就是图中1、2、8、13、9、di 接线柱的连接。
如果是本地控制(就是使用开关本身的启动和控制按钮控制),将2号和9号接线柱相连后,再与接线室内的接地接线柱连接就可以了。
连接好电源线和负载线之后,首先从上一级开关的馈电开关给QBZ 开关送上电,然后将QBZ开关的隔离开关打到“正传”或“反转”的位置,(如下图)在按下启动按钮,被控制的设备就可工作了。
停止的时候,停止的时候,只需要按下停止按钮,本控制的设备就可以停止工作。
在设备长时间不使用,或进行设备检修时,要将隔离开关旋转到“分闸”位置。
注意:隔离开关在从合闸位置旋转到“分闸”的过程中,要按住停止按钮,否则你是扳不动隔离开关的。
这是开关“五防”功能里的其中一种,作用是防止带负荷分离隔离开关。
所以,当你扳隔离开关扳不动的时候,一定要看看是不是忘了按停止按钮,或者是没有按到位。
QBZ防爆开关的隔离开关除了具有断开电源的作用外,还具有换向的作用,就是拥有“正转”和“反转”两个位置。
如果设备的电机原来是正转的,你只需要将隔离开关打到“反转”的位置。
防爆开关完好标准上面这张图,是QBZ开关的接线室内接线装置的布置图。
