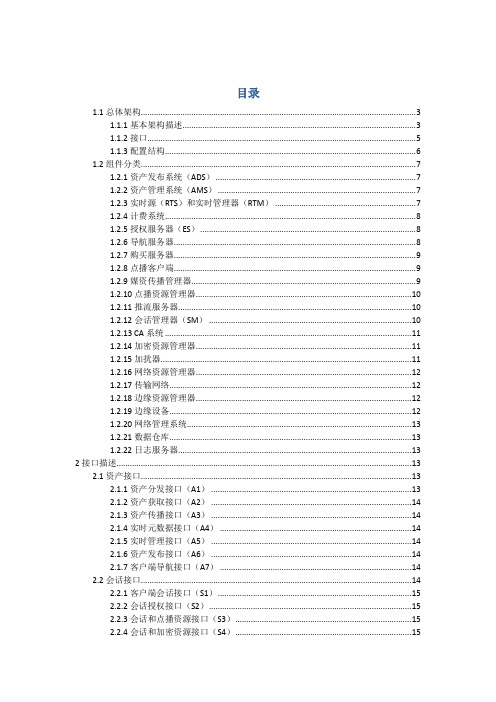

目录1.1总体架构 (3)1.1.1基本架构描述 (3)1.1.2接口 (5)1.1.3配置结构 (6)1.2组件分类 (7)1.2.1资产发布系统（ADS） (7)1.2.2资产管理系统（AMS） (7)1.2.3实时源（RTS）和实时管理器（RTM） (7)1.2.4计费系统 (8)1.2.5授权服务器（ES） (8)1.2.6导航服务器 (8)1.2.7购买服务器 (9)1.2.8点播客户端 (9)1.2.9媒资传播管理器 (9)1.2.10点播资源管理器 (10)1.2.11推流服务器 (10)1.2.12会话管理器（SM） (10)1.2.13 CA系统 (11)1.2.14加密资源管理器 (11)1.2.15加扰器 (11)1.2.16网络资源管理器 (12)1.2.17传输网络 (12)1.2.18边缘资源管理器 (12)1.2.19边缘设备 (12)1.2.20网络管理系统 (13)1.2.21数据仓库 (13)1.2.22日志服务器 (13)2接口描述 (13)2.1资产接口 (13)2.1.1资产分发接口（A1） (13)2.1.2资产获取接口（A2） (14)2.1.3资产传播接口（A3） (14)2.1.4实时元数据接口（A4） (14)2.1.5实时管理接口（A5） (14)2.1.6资产发布接口（A6） (14)2.1.7客户端导航接口（A7） (14)2.2会话接口 (14)2.2.1客户端会话接口（S1） (15)2.2.2会话授权接口（S2） (15)2.2.3会话和点播资源接口（S3） (15)2.2.4会话和加密资源接口（S4） (15)2.2.5会话和网络资源接口（S5） (15)2.2.6会话和边缘资源接口（S6） (16)2.3资源接口 (16)2.3.1资产定位接口（R1） (16)2.3.2推流服务器资源接口（R2） (16)2.3.3 CAS接口（R3） (16)2.3.4加密资源接口（R4） (16)2.3.5网络资源接口（R5） (16)2.3.6边缘资源接口（R6） (17)2.4授权接口 (17)2.4.1授权验证接口（E1） (17)2.4.2客户端购买接口（E2） (17)2.5流控制接口 (17)2.6客户端自动监测接口（D1） (17)2.7视频传输接口 (18)2.7.1源传输接口（V1） (18)2.7.2加密传输接口（V2） (18)2.7.3网络传输接口（V3） (18)2.7.4 客户端传输接口（V4） (18)2.8网络管理接口 (18)2.9数据仓库接口 (18)2.10事件日志接口 (19)2.11服务监测接口 (19)1.1总体架构为了讨论，我们需要提供一个包含了所有关键组件和接口的基本架构。

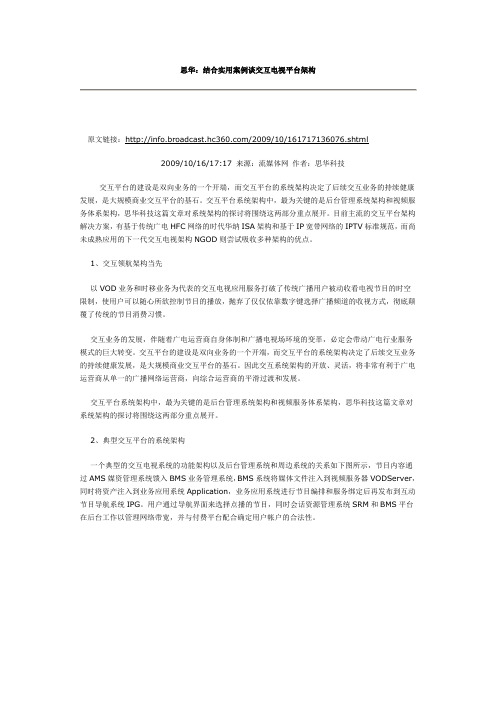

思华：结合实用案例谈交互电视平台架构原文链接：/2009/10/161717136076.shtml2009/10/16/17:17来源：流媒体网作者：思华科技交互平台的建设是双向业务的一个开端，而交互平台的系统架构决定了后续交互业务的持续健康发展，是大规模商业交互平台的基石。
交互平台系统架构中，最为关键的是后台管理系统架构和视频服务体系架构，思华科技这篇文章对系统架构的探讨将围绕这两部分重点展开。
目前主流的交互平台架构解决方案，有基于传统广电HFC网络的时代华纳ISA架构和基于IP宽带网络的IPTV标准规范，而尚未成熟应用的下一代交互电视架构NGOD则尝试吸收多种架构的优点。
1、交互领航架构当先以VOD业务和时移业务为代表的交互电视应用服务打破了传统广播用户被动收看电视节目的时空限制，使用户可以随心所欲控制节目的播放，抛弃了仅仅依靠数字键选择广播频道的收视方式，彻底颠覆了传统的节目消费习惯。
交互业务的发展，伴随着广电运营商自身体制和广播电视场环境的变革，必定会带动广电行业服务模式的巨大转变。
交互平台的建设是双向业务的一个开端，而交互平台的系统架构决定了后续交互业务的持续健康发展，是大规模商业交互平台的基石。
因此交互系统架构的开放、灵活，将非常有利于广电运营商从单一的广播网络运营商，向综合运营商的平滑过渡和发展。
交互平台系统架构中，最为关键的是后台管理系统架构和视频服务体系架构，思华科技这篇文章对系统架构的探讨将围绕这两部分重点展开。
2、典型交互平台的系统架构一个典型的交互电视系统的功能架构以及后台管理系统和周边系统的关系如下图所示，节目内容通过AMS媒资管理系统馈入BMS业务管理系统，BMS系统将媒体文件注入到视频服务器VODServer，同时将资产注入到业务应用系统Application，业务应用系统进行节目编排和服务绑定后再发布到互动节目导航系统IPG。
用户通过导航界面来选择点播的节目，同时会话资源管理系统SRM和BMS平台在后台工作以管理网络带宽，并与付费平台配合确定用户帐户的合法性。
顾名思义，它是一种可以按用户需要点播节目的交互式视频系统，或者更广义一点讲，它可以为用户提供各种交互式信息服务。
交互式视频点播系统一般由VOD前端处理系统、传输网络、用户机顶盒三个部分组成。
而VOD前端处理系统是提供用户节目、进行管理及计费等用的，故包括视频服务器、磁盘阵列、节目播放及控制设备、节目数据库、网络管理和计费等系统。
前端处理系统可以说是VOD的核心，决定了VOD系统的服务能力。
VOD系统的传输网络大体可分为骨干传输网和用户接入网两部分。
用户端的机顶盒是从网络获取多媒体信息的桥梁，是一种智能型数字信号转换器，现正向微型电脑方向发展，逐渐集成电视与电脑的功能，用户通过机顶盒实现视频节目点播、数字电视广播、电子商务等多媒体信息服务。
有线电视视频点播,是指利用有线电视网络,采用多媒体技术,将声音、图像、图形、文字、数据等集成为一体,向特定用户播放其指定的视听节目的业务活动。
包括按次付费、轮播、按需实时点播等服务形式。
视频点播的工作过程为：用户在客户端启动播放请求,这个请求通过网络发出,到达并由服务器的网卡接收,传送给服务器。
经过请求验证后,服务器把存储子系统中可访问的节目名准备好,使用户可以浏览到所喜爱的节目单。
用户选择节目后,服务器从存储子系统中取出节目内容,并传送到客户端播放。
通常,一个“回放连接”定义为一个“流”。
采用先进的“带有控制的流”技术,支持将上百个高质量的多媒体“流”传送到网络客户机。
客户端可以在任何时间播放存在服务器视频存储器中的任何多媒体资料。
客户端在接收到一小部分数据时,便可以观看所选择的多媒体资料。
这种技术改进了“下载”或简单的“流”技术的缺陷,能够动态调整系统工作状态,以适应变化的网络流量,保证恒定的播放质量。
视频点播分为互动点播和预约点播两种。
互动点播即用户通过拨打电话,电脑自动安排其所需节目。
预定点播即用户通过打电话到点播台,然后由人工操作,按其要求定时播出节目。
下一代视频点播服务（NGOD）的架构说明与比较目录1ISA和NGOD的诞生背景 (2)1.1为什么要运营商制定标准？ (2)1.2时代华纳公司——ISA (2)1.3康卡斯特公司——NGOD (3)2NGOD与ISA的比较 (3)2.1NGOD架构体系介绍 (3)2.2ISA架构体系介绍 (6)2.3NGOD与ISA的比较 (6)2.3.1NGOD架构体系优点 (6)2.3.2NGOD与ISA架构相比较的优点 (8)3NGOD在国内外的应用情况 (8)4意见和建议 (9)图表目录图表2-1 NGOD总体架构系统图 (4)图表2-2 ISA系统架构图 (6)全球没有交互电视开放式架构的行业标准，广电总局也没有类似的标准可供遵循与参考。
目前在国内国外比较有影响的是时代华纳网络的ISA和Comcast的NGOD两个企业标准：●ISA（Interactive Service Architecture）：Time Warner公司提出；●NGOD（Next Generation On Demand）：Comcast公司提出。
1ISA和NGOD的诞生背景1.1为什么要运营商制定标准？在交互电视发展初期的运营案例中，都是一家或少数几家厂商提供垂直式的集成解决方案。
垂直式架构通常都是为某个或少数几个业务（如VOD点播、时移电视）定制开发的，没有标准化接口，系统想要再集成任何一家新的、可能带来哪怕一丁点创新的厂家，都需要付出巨大的努力。
通过启用服务之间的资源共享，推出更快速和更有效的服务，在垂直式的架构体系之下难以实现。
如果某个组件不能满足运营商正在进行的业务需求，而业界已经出现了能支撑新业务的产品，或者出现了更好的、更便宜的新产品，运营商却因为架构的封闭享受不到这些益处，这就会给运营商增加运营风险。
有鉴于此，美国两大有线电视运营商相继制定了自己的互动电视标准。
在上世纪90年代后期，时代华纳网络公司制定了Pegasus ISA。
三种VOD视频点播技术的简介和比较2009/6/3/09:53 来源：DVBCN数字电视中文网作者：小新一、VODVOD(VideoOnDemand)视频点播技术，是近几年来在网络上开展的新业务热点之一(最早产生于日本,由中心电脑系统根据用户的点播需求将电影或录影节目直接传送到家庭的家庭娱乐系统.未来视频点播有望进入其他交互电视服务,包括游戏、银行业务和个人理财、购物和教育服务)。
分为TVOD（TrueVOD简称VOD）和NVOD（NearVOD）两个方式。
TVOD对于每一个点播请求，服务器都要输出一个对应的视频流，对网络的带宽要求非常大。
NVOD可支持任意多用户的点播请求，虽然解决了带宽问题，但是每个用户可能需要等待很长的时间，才能得到相应的服务。
TVOD的三个特点:1.基于双向网络2.即点即放3.并发流数量有限、支持用户数有限、单位用户成本高二、NVODNVOD（NearVideoOnDemand）准视频点播是单向数字电视系统增值业务之一，是利用视频服务器将一个数字电视节目在几个数字通道中延时播放。
使用户在点播该节目时可以等待一段时间后完整地观看该节目。
NVOD的五个特点：1.NVOD播控系统软件功能特点:图形化界面节目编排采用直观的图形界面，以不同颜色区分不同的播放状态简单明了的操作方式支持鼠标拖拽选择，支持批量添加节目，添加删除简单信道资源的自动分配系统可根据节目长度和节目间隔自动计算并分配通道数量信道带宽的自动检测节目编排、播出分离针对数据库操作。
可实现节目编排、播出分离节目上传功能支持可将本地硬盘的节目码流上传至视频服务器打印功能的支持可打印出节目编排计划，支持打印预览节目编排过程中自动计算同一频点的所有数字通道的节目带宽之和，若超过最大值（QAM64时为38Mbps）时给出提示信息2.NVOD节目表单生成软件功能特点：自动从节目编排数据库中提取数据，生成NVOD节目表单采用MPEG-2私有分段（Privatesection）进行封装传输采用单一PID结构，可送进复用器进行复用输出节目表单随节目编排的变化而动态刷新TS流的生成及输出均在内存中进行，不生成任何文件，减小对硬盘的损耗并提高TS流的生成速度节目表单数据中包含前端服务器的系统实时钟信息，用于机顶盒时钟与前端时钟的同步3.NVOD（NearVOD）的传输网络：基于广播网络4.NVOD优点：无用户数量限制、单位成本低5.NVOD缺点：等待时间长（10-15分钟）三、PUSH-VODPUSH-VOD简介PUSH-VOD即视频推送业务，该系统可实现让电视节目或者科普电子书通过卫星直接传输到各家的机顶盒，并保存在其中；让老百姓可以通过点播的方式看到这些节目和翻阅电子书。
