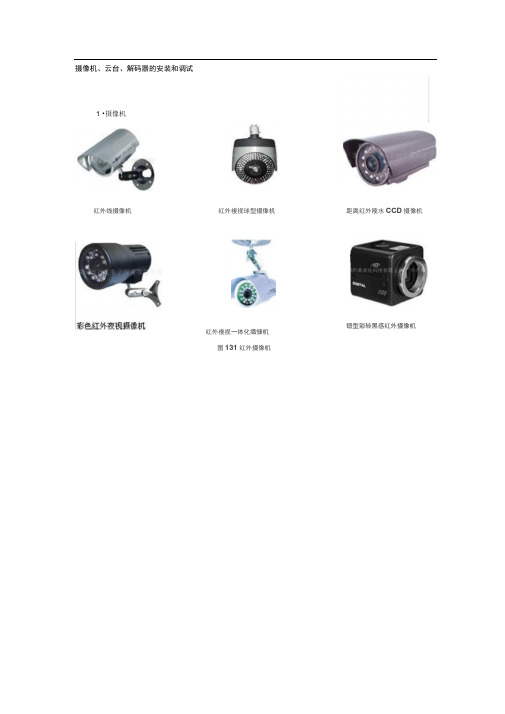

摄像机、云台、解码器的安装和调试1 •摄像机红外线摄像机红外複视球型摄像机距离红外陵水CCD摄像机红外複视一体化攝慷机图131红外摄像机锻型彩转黑感红外摄像机團133宽动鎂像机监控系统中使用的摄像机主要是CCD摄像机。
摄像机是摄像机和镜头的总称，根据被摄目标物体的大小和摄像机与物体的距离，通过计算得到镜头焦距来确定镜头，所以镜头都是依据实际情况而定的。
（1）CCD摄像机工作方式CCD Charge Coupled Device（电荷耦合器件）是一种特殊半导体器件，被摄物体的图像经过镜头聚焦至CCD芯片上，CCD根据光的强弱积累相应比例电荷，各个像素积累的电荷在视频时序的控制下，逐点外移，经滤波、放大处理后，形成视频信号输岀。
视频信号连接到监视器或视频机的视频输入端便可以看低陽度彩色半球彩色低觀度懈机低惑舷机器直半球謎机惡色髙済怖低除度C珀起1TI吏制息帯豫枫CP62F3- I MD倍轴克甜态银憾机0C-240盘吏就）移徒翳机肝翱兀池輕级克劲态融机滋胡态駁骏背光申噪数码翳机-第二佚翎菠克幼在瞬机到与原始图像相同的视频图像图门.4 CCD摄像机（2）CCD彩色摄像机的主要技术指标1）C CD尺寸（摄像机靶面大小）。
多为1/2英寸、1/3英寸、1/4英寸和1/5英寸2）CCD像素数CCD由面阵感光元素组成，每一个元素称为像素，像素越多，分辨率越高，图像越清晰。
38万像素以上为高清晰度摄像机。
CCD像素数有的给出水平及垂直方向的像素数，如500 （高）*582 （宽），有的给岀两者乘积值，如30万像素。
对于一定尺寸CCD芯片，像素数越多每一个像素单元面积越小，由该芯片构成摄像机的分辨率越高。
3）水平分辨率水平分辨率是衡量摄像机优劣的一个重要参数，当摄像机摄取等间隔排列的黑白相间条纹时，在监视器上能够看到线数最多。
分辨率不仅与CCD和镜头有关，还与摄像机电路通道频带宽度直接有关，通常规律是1MHz的频带宽度相当于清晰度为80线。
摄像机镜头云台解码器接线说明：
摄像机：220V供电与解码器电源线（解码器中自带）并接到解码器220V端口，
2、三可变镜头接线规则：
绿白黑并线后接到解码器图左下角端子COM
黄线接解码器左下角端子Z
红线接解码器左下角端子I
棕线接解码器左下角端子F
解码器A接控制线正极对应录像机485接线柱A
解码器B接控制线正极对应录像机485接线柱B
3、云台接线规则
详见云台底部标签六芯线分别对应解码器右下角六组接线端子
4、解码器地址协议波特率设置方法
图左上角红色拨码开关1-9位1、2、3位默认设置位2400对应录像机波特率
4-9位为地址码，详情见解码器说明书4页设置样机地址为1 。
协议自动识别。
云台、解码器、镜头、转换器的安装方法变倍镜头或变倍摄像机(一体机)，可以实现焦距、光圈、远近的监控画面变化;云台可以实现左右、上下、自动等监控位置变化;解码器可以把变倍镜头(或一体机)、云台、报警信号等控制信号与主机之间进行双线互相传输; （更多技术资料请加ＱＱ索取1711697636）以前和现在我们使用云镜控制器进行操作，除了简单的操作方法外，大量的电缆消耗、布线的复杂性、不能异地控制等缺点，使得现在的监控工程基本抛弃了云镜控制器的使用，95%以上的工程使用解码器(板)技术实现云镜控制，布线简单、操控方便、容易维护。
但是，对于出入行的新手而言，面对几十、几百甚至上千个接线端，确实有点头大。
我们现在对一组普通的设备的安装接线方法进行讲解，希望能对大家有所帮助。
调整主机、加电测试将485控制器的连接线接入主机的COM1或COM2口，调整主机的相关参数，全部安装完毕后，再次检查接线端口和电源、电压，确认无误后，给解码器加电测试，以下的设置以8008软件为例：选择摄像机的控制端口：第一步：把变倍镜头或一体机、云台的电缆接入解码器(不可带电操作!!!)：参照镜头或一体机、云台的说明书、标签，对照解码器的接线图，仔细准确地把所有电缆接入解码器的接线端子，两者的接口必须完全对应连接。
注意：线头根据接线端子的尺寸做到芯线与接线柱接触良好、牢固，芯线不外露。
做好在安装前先把以上设备检测后再实际安装。
(以经济型解码器为例) 。
第二步：接出摄像机电源、云台电源、设定地址码和波特率开关：根据镜头或摄像机、云台的要求，从解码器的电源输出端接出摄像机电源并调整云台的电源，并根据主机的设定或压缩卡的设定，调整好地址码和波特率。
接入220V电源线。
最后接出485控制线：正负极必须完全对应。
调整主机、加电测试将485控制器的连接线接入主机的COM1或COM2口，调整主机的相关参数，全部安装完毕后，再次检查接线端口和电源、电压，确认无误后，给解码器加电测试，以下的设置以8008软件为例：选择摄像机的控制端口：变倍镜头或变倍摄像机(一体机)，可以实现焦距、光圈、远近的监控画面变化;云台可以实现左右、上下、自动等监控位置变化;解码器可以把变倍镜头(或一体机)、云台、报警信号等控制信号与主机之间进行双线互相传输;以前和现在我们使用云镜控制器进行操作，除了简单的操作方法外，大量的电缆消耗、布线的复杂性、不能异地控制等缺点，使得现在的监控工程基本抛弃了云镜控制器的使用，95%以上的工程使用解码器(板)技术实现云镜控制，布线简单、操控方便、容易维护。
云台，解码器硬盘录像机之间的连接每一款云台与解码器的连接方式都是不一样的，但是万变不离其宗。
一般云台有六根线：上、下、左、右、自动、公共。
摄像机有四根线：变倍、聚焦、光圈、公共。
当然现在有自动光圈的镜头，也就少一根线了。
只需要将云台及摄像机的各线与解码器对应的接口连接即可。
解码器到硬盘录像机比较简单，就是用两芯线，解码器的485A、485B 与硬盘录像机的485A、485B连接即可。
这只是线路连接，还需要在解码器及硬盘录像机上设备协议、波特率、地址（一致）才能控制。
在一个工程里，所有解码器、硬盘录像机的协议、波特率都要设置成一样的。
在一个工程里面，最好是所有解码器和硬盘录像机的协议和波特率都要设置成一样的。
当然也不绝对。
比如说有普通云台也有高速球的时候，有些高速球必须设置成某个特定的协议和波特率。
最关键的问题是每个解码器的设置要与连接到硬盘录像机上那一路的设置相对应。
比如说这个解码器控制的摄像机的图像是接在硬盘录像机的第1路上面，那么硬盘录像机第一路关于控制的设置必须与那个解码器一一对应。
常用协议包括PECLO-D或者PECLO-P，波特率一般设置成2400或者4800，解码器说明书上怎么拨码设置都有详细说明，每款解码器不一样。
每台解码器的地址不能设置成一样的，一般从1开始设置，一直顺延。
前端解码器设置好后，要在硬盘录像机上也进行设置，这台解码器对应的图像接在哪个接口，就将这一路的云台设置成相应的协议、波特率、地址码即可。
每款设备都不一样，只能说方法，不可能说清楚具体怎么接。
的确是这样，硬盘录像机的485口是有两个线位的，也有三个线位的，两个线位的就是485A和485B，接对就可以了，三个线位的会多一个地线，这个不管它就行了，还是只接485A和485B。
每个解码器都有说明书，设置协议、波特率、地址码都有详细说明，这个是必须的。

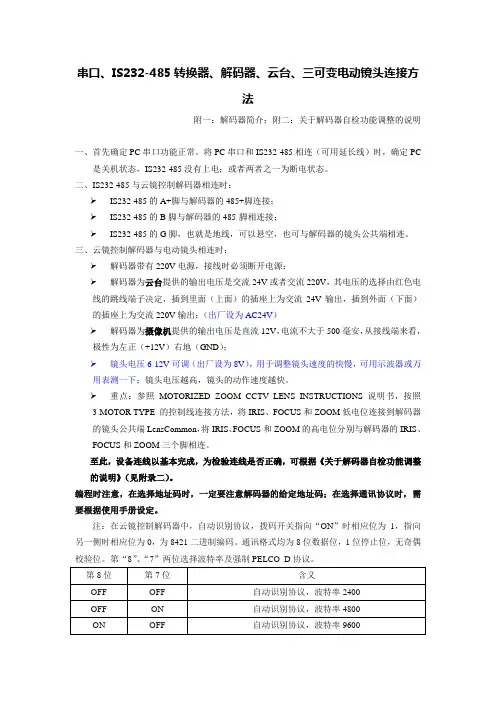

监控多路云台控制和解码器的接线方法所有的云台每一个都要接上一个解码器，每个解码器通过并接以后总的485线通过码转换器接入主机，每个解码器有相应的地址码。
然后通过监控软件控制就可以了。
顺便给你附个解码器的说明书，但是各个厂家的是不一样的哦初学者的问题，如2个云台的通信线并在一起，地址调成1、2号，波特率调一样，协议调一样。
在电脑的COM1口插个232转485无源码转换器。
在电脑屏幕启动云台调试软件或者采集卡软件，设置相关采集卡参数。
即可控制。
比较多地协议：PELC-P，PELC-D协议PELCO_D的居多波特率4800 9600居多先接线，按解码器上端口说明和云台端口说明，一一对照接好。
接好后通电自检一下。
看能不能动主机与解码器通调线，主机要接码转换器（232-485），线别接反了，tx-485a，rx-485b再解码器设置，对地址码、波特率、协议。
一定要有说明书。
搞错了挺烦的。
再根据你设置的参数，在软件里设置相应的地址码、波特率、协议基本上应差不多了如何设置云台地址码？云台的协议就是云台和操作系统进行交流的一种方式或者说是一种机器的语言,操作系统通过这一种语言对云台进行控制,解码器说明书：一、主要参数：1. RS485通迅，最远1200m ;2. 多种控制协议，（可以根据用户要求定做协议）;3. 体积：110×80×14mm ;4. 可以安装到7寸以上的室内外球机上;5. AC24V供电，适用于AC24V的球形云台;6. 内置10W开关模块电源，可提供DC12V／500mA稳压电源给摄像机供电;7. 可控制三可变镜头、全向云台和一组辅助开关。
二、协议设置：4位拔码开关ON＝1 OFF＝0序号协议拔码开关位置波特率适用范围备注0 PELCO-DPelcod-2400 派尔高系列／康银主机Hc-96001 HY9600 德加拉、康银系列2 VICON( surveyor99)4800 PICO2000系统唯康主机3 Kalatel(kdt-312) DCW06019600 卡拉特设备DCW系统DCW 系统4 DH大华/／KCL2400／19200 大华／凯创嵌入式KCL－19200DH－24005 NEOCAM9600 耐康姆系统6 PIH1016 (利凌)2400 利凌矩阵7 B019600 明景／维多8 PELCO-P9600 派尔高主机/德加拉主机9 HN-C9600 华南光电系列10 SAMSUNG9600 三星快球11 KODICOM –RX KRE-301RX9600 PICASO主机Kodicom主机增加光圈控制功能12 RM110／S16019600 诚丰系列/三乐系列13 红苹果9600 红苹果矩阵14 银信V1200／9600 银信矩阵地址码从0开始15 SANTACHI-450/9600卡拉特KDT348矩阵48009600/ 4800 三立矩阵卡拉特矩阵Kdt304 -4800注：KODICOM和PIACSO卡增加了控制光圈功能，详见底页说明。
电梯摄像机安装与解码器接线

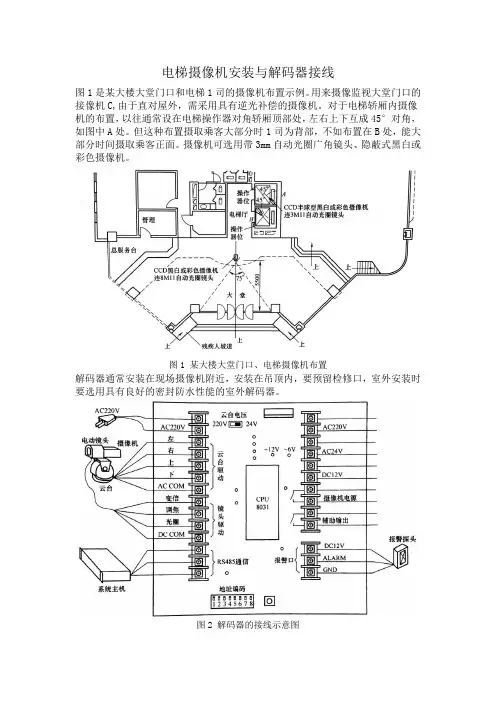

图1是某大楼大堂门口和电梯1司的摄像机布置示例。
用来摄像监视大堂门口的接像机C,由于直对屋外，需采用具有逆光补偿的摄像机。
对于电梯轿厢内摄像机的布置，以往通常设在电梯操作器对角轿厢顶部处，左右上下互成45°对角，如图中A处。
但这种布置摄取乘客大部分时1司为背部，不如布置在B处，能大部分时间摄取乘客正面。
摄像机可选用带3mm自动光圈广角镜头、隐蔽式黑白或彩色摄像机。
图1 某大楼大堂门口、电梯摄像机布置
解码器通常安装在现场摄像机附近，安装在吊顶内，要预留检修口，室外安装时要选用具有良好的密封防水性能的室外解码器。
图2 解码器的接线示意图。
第二步接出
摄像机电源、云台电源、设定地址码和波特率开关：
根据镜头或摄像机、云台的要求，从解码器的电源输出端接出摄像机电源并调整云台的电源，并根据主机的设定或压缩卡的设定，调整好地址码和波特率。
接入220V电源线。
最后接出485控制线：正负极必须完全对应。
调整主机、加电测试：
将485控制器的连接线接入主机的COM1或COM2口，调整主机的相关参数，全部安装完毕后，再次检查接线端口和电源、电压，确认无误后，给解码器加电测试。
选择摄像机的控制端口；
选择和设置与解码器匹配的协议；
认退出设置后，返回控制界面就可以通过软件进行镜头、云台的控制了。
如果控制不了，就需要再次检查设置和线序等。
解码器与云台镜头及报摄像机电源接线示意图：使 用 说 明 书（通用型）公共 光圈 聚焦 变焦 终端开关LED地址开关协议开关AC 24V辅助2辅助1自动右 左 下 上公共技术参考：工作电压：工作电流：AC 200mA（不含云台工作电流）环境温度：-30o C-+70o C自身温度：≤50o C（3小时后恒定温度）工作寿命：继电器触点寿命20万次元器件八年镜头电压：DC 6-12（可调整）镜头控制：光圈、聚焦、变倍云台电压：AC 24V/220V（可选择）云台控制：上、下、左、右、自动摄像机电源：DC 12V，800Ma通讯接口：RS485/RS232（可选）辅助开关：3个（2常开触点，1个AC 24V）5．解码器安装尺寸：下图为解码器背面安装孔位示意图。
1．用型、加强型安装尺寸：A-B=121mmB-D=225mmAD=BD2．室内塑胶型安装尺寸：A-B=108mmB-D=175mmAD=BDAC 220V+10%4. 常见故障排除：以下所死故障主要是针对解码器而言，有关系统主机及云台镜头的故障在此不再作讨论。
.指示灯不亮，解码器不动作可能原因：①无电源；②LED 开关未短接③保险烧坏；（此种情形最多，主要是因为错误地连接云台控制线而造成）自检正常，但无法控制可能原因④协议庙宇不正确⑤地址设置不正确⑥数据线接⑦通讯线路故障⑧码转换器故障自检正常，部分功能控制失效可能原因⑨协议不正确⑩R232与RS485转换器故障，未按RS485的布线规则布线电源指示灯亮，但自检不起作用可能原因：此种情况比较少见。
当系统无法自检时，证明此解码器有故障，请联系您的经销商或直接与生产商联系，不要随意自行拆卸，以免故障范围扩大1．设备概述本解码器是与安防监控系统设备配套使用的一种前端控制设备，可控制室内外云台，电动变焦镜头，一体化摄像机，灯光或雨刷。
支持RS-232和RS-485两种通讯接口，兼容多种控制协议。
其款式多样，外型设计美观大方，且具有超强的防雷、抗死机性能，性价比极高，是各款数字硬盘录像系统及矩阵系统最理想的配套设备。

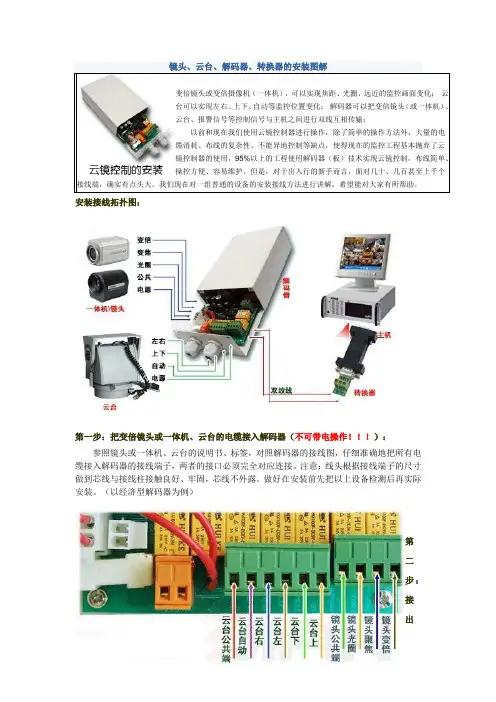

镜头\云台\解码器\转换器的安装方法图解变倍镜头或变倍摄像机（一体机），可以实现焦距、光圈、远近的监控画面变化；云台可以实现左右、上下、自动等监控位置变化；解码器可以把变倍镜头（或一体机）、云台、报警信号等控制信号与主机之间进行双线互相传输；以前和现在我们使用云镜控制器进行操作，除了简单的操作方法外，大量的电缆消耗、布线的复杂性、不能异地控制等缺点，使得现在的监控工程基本抛弃了云镜控制器的使用，95%以上的工程使用解码器（板）技术实现云镜控制，布线简单、操控方便、容易维护。
但是，对于出入行的新手而言，面对几十、几百甚至上千个接线端，确实有点头大。
我们现在对一组普通的设备的安装接线方法进行讲解，希望能对大家有所帮助。
第一步：把变倍镜头或一体机、云台的电缆接入解码器（不可带电操作！！！）：参照镜头或一体机、云台的说明书、标签，对照解码器的接线图，仔细准确地把所有电缆接入解码器的接线端子，两者的接口必须完全对应连接。
注意：线头根据接线端子的尺寸做到芯线与接线柱接触良好、牢固，芯线不外露。
做好在安装前先把以上设备检测后再实际安装。
（以经济型解码器为例）第二步：接出摄像机电源、云台电源、设定地址码和波特率开关：根据镜头或摄像机、云台的要求，从解码器的电源输出端接出摄像机电源并调整云台的电源，并根据主机的设定或压缩卡的设定，调整好地址码和波特率。
接入220V电源线。
最后接出485控制线：正负极必须完全对应。
调整主机、加电测试将485控制器的连接线接入主机的COM1或COM2口，调整主机的相关参数，全部安装完毕后，再次检查接线端口和电源、电压，确认无误后，给解码器加电测试，以下的设置以8008软件为例：选择摄像机的控制端口：选择和设置与解码器匹配的协议：解码器结构与使用详细解说在当前闭路电视监控系统中，采用单片机技术完成对镜头、云台(多点)的控制，已得到广泛应用。
随着单片机应用技术的发展，解码器的技术也在不断的更新。
在这里我们来探讨一下解码器的相关技术问题。
CPUCPU：解码器CPU基本都是8位的单片机，其中以8051系列居多。
8051的特点是价格较低，通用性强，但多数品牌抗干扰能力较弱。
有部分厂家采用STC 8位CPU，稳定性比较好但价格较高。
CPU所有的控制指令和数据都存放在ROM中，在使用过程中，由于外来干扰或者突然断电会导致ROM中的数据丢失，本人建议选者SST，STC或者更好品牌的CPU,来保证系统的稳定运行。
有个深圳网友做过一次试验，8051同STC 89C52运行相同数据程序，使用打火机点火器去电击工作中CPU的引脚。
每次8051被击均死机，并有部分程序及数据丢失情况，STC 89C52 CPU 有大约33.4％机率死机，没有发现丢失数据程序情况。
另外现在的CPU中一般都含有硬件看门狗电路，当发生死机或死循环程序时可以自动重启系统。
当然很多CPU还支持在线更新程序功能，基本监控解码器用的很少，这里不多介绍。
继电器继电器是解码器中的动作发生器，通常解码器会匹配九只继电器，其中有五只较大的继电器，是控制云台的上下左右动作，其余四只较小继电器是控制三可变镜头光圈、变倍、聚焦。
松下、欧姆等继电器都是一流的产品，但价格较高，通常在门禁控制器等领域使用。
监控解码器使用的继电器中有两个品牌比较多，松乐、汇港，质量差别不大，在实际使用中继电器故障率不高，我个人认为基本可以忽略不计。
但解码器工作时，继电器要频繁的开合，而每次开合时都有一个瞬时电流通过。
如果继电器容量太小，瞬时电流有可能超过继电器的容量，继电器的使用寿命会大大缩短，一定要用7A以上额定工作电流的继电器，而有些厂家过于追求成本而选择1A的小继电器。
还有一个问题需要注意，有些解码器设计时取消了镜头控制的3个继电器，用三极管和电阻代替，这种设计在使用中故障率也不高，基本在正常范围之内，但我个人持保留意见，三极管的驱动能力有限，当在相对复杂的环境中使用时，可能会不稳定。
通信芯片解码器的通信芯片主要是负责485总线上数据信号的接收，最常用的是75176芯片，75176芯片是相对较老的一种产品，但价格较低，稳定性较好，但在驱动能力上较差，由于解码器属于RS485单向通信总线，不存在驱动能力问题，对于现在竞争激烈的市场，低成本的75176芯片成为95％以上生产解码器厂家的选择。
但建议不要使用采用75176作为通信芯片的码转换器，由于驱动能力有限，当控制32台以上解码器运行时，故障率很高。
防雷系统品牌较好的解码器通常带有简易的防雷系统，主要是防止感应雷通过485总线对解码器的破坏。
标准的防雷系统价格会比解码器本身还要高几倍，所以通常设计相对简易的防雷系统。
以沈阳先凯丽柯电子有限公司的先柯解码器为例，防雷部分要由2只防雷二极管来完成，可以防止10毫秒600W的感应雷破坏，基本上可以抵御常见感应雷袭击。
当感应雷能量超出防雷二极管承受极限时，防雷二极管会烧毁，同时吸收感应雷能量，保护解码器内部器件和电源变压器不被破坏。
防雷管被烧毁后，将防雷管取下后，解码器便可正常工作，但已经不具备防雷功能。
由于解码器使用环境复杂，被雷击情况经常发生，建议选择解码器时，选择带有防雷系统的产品。
保险丝解码器中的保险丝基本上有2大作用：1.防止220V电源在施工过程中短路或对人员造成伤害，当220V电源短路或人员触电时保险丝会自动切断220V电源，保证人员及设备安全。
通常220伏保险丝会设计一个透明塑料外壳，防止保险丝金属接头引起触电。
2.防止摄像机短路造成电源变压器烧毁，此种通常不用保险丝座外壳。
在一些设计比较完善的解码器中，有3个保险丝，增加了一个对外输出交流24伏的输出保护，防止云台短路引起的解码器内部器件及电源变压器的烧毁。
驱动芯片解码器的动作是由CPU控制继电器的吸合来实现的，但CPU的驱动能力一般都不强，需要借助驱动芯片来实现继电器的控制，比如沈阳先凯丽柯公司的先柯解码器就使用了2片NLU2003型号驱动芯片，当CPU发出动作指令时由NLU2003芯片来驱动继电器的吸合和断开，2片NLU2003分别控制云台控制继电器和镜头控制继电器。
1.首先，观察解码器电路板的光泽度，是否饱满,字体印刷是否清晰，元器件排列是否整齐。
是否有中文接线说明，解码板厚度是否够厚，标准应该在1.5毫米以上，足够厚的解码板张力较强，可以适应更复杂环境，电路板变形机率更小，电路板边缘用手触摸会不会划手的感觉，如果有说明生产时切板机不够先进。
解码器通常有2个参数需要人工设置分别是通信波特率和地址码。
波特率是指解码器与硬盘录像机或矩阵通过485总线通信时的通信速率，不同的通信协议通信速率不相同，但大致可以分为1200、2400、4800、9600几种。
它们通常用二进制拨码开关来设置，具体设置方法每种品牌各不相同。
以先柯解码器为例，共计8位拨码开关，其中1、2位为通信波特率设置开关，3－8位为地址设置开关。
地址码设置，由于485通信总线上一般都连结多个解码器为了把它们区别开，分别对每个解码器设置一个地址。
地址码也是用二进制来表示的，如图3通信协议协议就是数据通信时的信息存储格式，解码器的通信协议大约有100多种，其中比较常见的还有多个版本，最常使用的派尔高D协议,就有大概7个版本。
以派尔高D为例，分析一下协议的数据结构。
通信数据为7位字节，分别为：1 2 3 4 5 6 71、标志位：确定协议种类；2、地址位：所发出动作所对应的解码器地址；3、4、动作位：具体的工作指令；5、6、速度和预置位：定义动作的速度和预置到的坐标；7、校验位：校验数据是否正确。
通常解码器会根据协议的格式来识别协议的种类，这就是通称谈到的自识别协议解码器，又叫万码解码器。
硬盘录像机发出控制命令后，硬盘录像机的串行接口RS－232会以软件设置协议的波特率和数据格式发出控制协议代码， RS－232转RS-485码转换器将RS－232信号转换成RS－485信号，然后再传输（理论上可传输1200米），系统经过485总线上的每个解码器都会接收到控制协议代码，然后对比自己的地址，控制协议代码与地址相同解码器才会执行动作。
使用232转485码转换器的主要是RS232信号传输距离比较近约15米，而485信号可传输12000米，使控制距离大大加长。
嵌入式硬盘录像机本身就有485通信接口，不必再加RS－232转RS-485协议转换器。
硬盘录像机与解码器之间的通信是单向通信，数据硬盘录像机发出到解码器接收为止，解码器不向硬盘录像机发送任何数据。
因此，为了降低成本监控系统使用的码转换器有相当的比例是单功码转，即由232信号转换成RS485信号。
因此，在门禁等双向通信系统中使用监控系统码转可能会发生通信不良的问题。
解码器的电源解码器电源一般都使用多电压输出的线性变压器，线性变压器大致可以分成3种：1. EI型变压器；EI型铁芯变压器制造工艺简单，成本相对较低。
由于铁芯片及与其相配套的线圈骨架均已形成系列并大量生产，所以应用十分广泛。
EI型铁芯变压器所用的铁芯材料十分复杂，有热轧硅钢板(俗称低硒)、冷轧无取向硅钢带、冷轧取向硅钢带(俗称高硒)。
现在使用的冷轧无取向硅钢带主要是0.5毫米厚的(俗称中硒)，0.35毫米的(俗称国产高硒)已经淘汰。
这些材料中冷轧取向硅钢带材质最好，其厚度在0.35毫米以下，冷轧无取向硅钢带次之，热轧硅钢板材质质量最差。
因而同一尺寸的变压器，不同的铁芯材料，变压器输出的功率差别较大。
2. R型变压器；R型变压器比EI变压器小30%，薄40%，轻40%。
R型变压器漏磁最小，比EI型变压器小10倍。
R型铁芯变压器产生的热量最少比EI型变压器小50%。
R型变压器不会产生噪音，这一特点远胜EI型变压器或铁芯有间隙的切形铁芯变压器。
R型变压器与环形变压器相比，工作性能更强，可靠性更高，绝缘性能强，安装简便。
R型变压器的构造比EI和C型变压简单但可靠性和品质都比它们高。
3. 环型变压器；环型变压器的铁心是用优质冷轧硅钢片（片厚一般为0.35mm以下），无缝地卷制而成，这就使得它的铁心性能优于传统的叠片式铁心。
环形变压器的线圈均匀地绕在铁心上，线圈产生的磁力线方向与铁心磁路几乎完全重合，与叠片式相比激磁能量和铁心损耗将减小25％。
环型变压器有以下特点：1）电效率高铁心无气隙，叠装系数可高达95％以上，铁心磁导率可取1.5～1.8T（叠片式铁心只能取1.2～1.4T），电效率高达95％以上，空载电流只有叠片式的10％。
2）外形尺寸小，重量轻环形变压器比叠片式变压器重量可以减轻一半，只要保持铁心截面积相等，环形变压器容易改变铁心的长、宽、高比例，可以设计出符合要求的外形尺寸。
3）磁干扰较小环形变压器铁心没有气隙，绕组均匀地绕在环形的铁心上，这种结构导致了漏磁小，电磁辐射也小，无需另加屏蔽都可以用到高灵敏度的电子设备上，例如应用在低电平放大器和医疗设备上。
