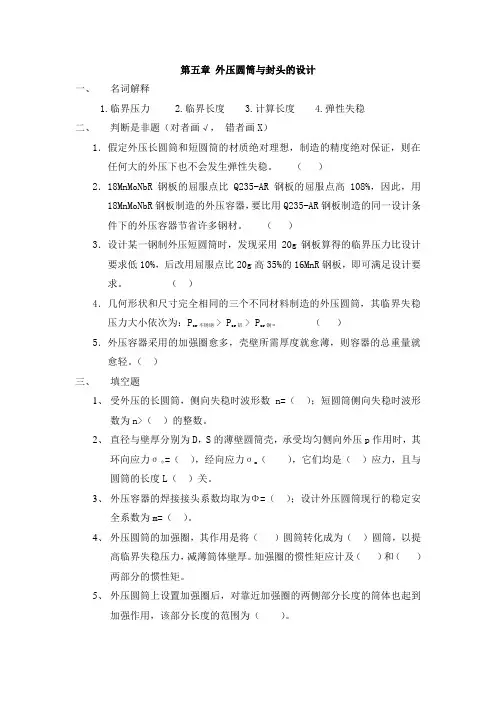

第五章外压圆筒与封头的设计一、名词解释1.临界压力2.临界长度3.计算长度4.弹性失稳二、判断是非题（对者画√，错者画X）1．假定外压长圆筒和短圆筒的材质绝对理想，制造的精度绝对保证，则在任何大的外压下也不会发生弹性失稳。

（）2．18MnMoNbR钢板的屈服点比Q235-AR钢板的屈服点高108%，因此，用18MnMoNbR钢板制造的外压容器，要比用Q235-AR钢板制造的同一设计条件下的外压容器节省许多钢材。

（）3．设计某一钢制外压短圆筒时，发现采用20g钢板算得的临界压力比设计要求低10%，后改用屈服点比20g高35%的16MnR钢板，即可满足设计要求。

（）4．几何形状和尺寸完全相同的三个不同材料制造的外压圆筒，其临界失稳压力大小依次为：Pcr不锈钢> Pcr铝> Pcr铜。

（）5．外压容器采用的加强圈愈多，壳壁所需厚度就愈薄，则容器的总重量就愈轻。

（）三、填空题1、受外压的长圆筒，侧向失稳时波形数n=（）；短圆筒侧向失稳时波形数为n>（）的整数。

2、直径与壁厚分别为D，S的薄壁圆筒壳，承受均匀侧向外压p作用时，其环向应力σθ=（），经向应力σm（），它们均是（）应力，且与圆筒的长度L（）关。

3、外压容器的焊接接头系数均取为Φ=（）；设计外压圆筒现行的稳定安全系数为m=（）。

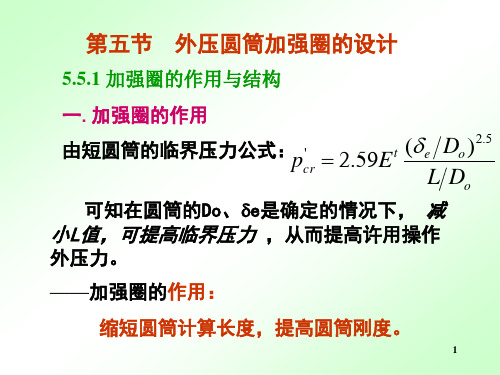

4、外压圆筒的加强圈，其作用是将（）圆筒转化成为（）圆筒，以提高临界失稳压力，减薄筒体壁厚。

加强圈的惯性矩应计及（）和（）两部分的惯性矩。

5、外压圆筒上设置加强圈后，对靠近加强圈的两侧部分长度的筒体也起到加强作用，该部分长度的范围为（）。

四、 工程应用题1、图5-21中A ，B ，C 点表示三个受外压的钢制圆筒，材质为碳素钢， σs = 216MPa ，E = 206GPa 。

试回答：（1）A ，B ，C 三个圆筒各属于哪一类圆筒？它们失稳时的波形数n 等于（或大于）几？（2）如果将圆筒改为铝合金制造（σs =108MPa ，E=68.7GPa ），它的许用外压力有何变化？变化的幅度大概是多少？（用比值[P]铝/[P]铜=？表示）2、有一台聚乙烯聚合釜，其外径为D 0=1580mm ，计算长度L=7060mm ，有效厚度S e =11mm ，材质为0Cr18Ni9Ti ，试确定釜体的最大允许外压力。

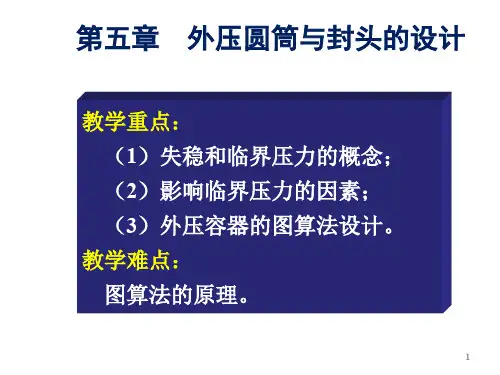

第五章 外压圆筒与封头的设计本章重点：失稳和临界压力的概念；影响临界压力的因素；外压容器的图算法设计。

本章难点：图算法的原理。

建议学时：4学时首先复习我们前面曾经讲过的压力容器的分类，内压和外压，已在第四章介绍了内压的强度设计，今天开始学习外压容器的设计。

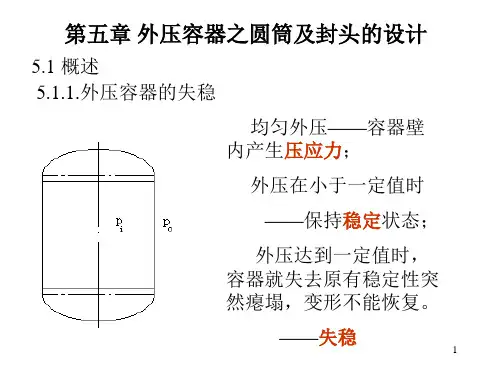

第一节 概述一、外压容器的失稳1、外压容器的定义壳体外部压力大于内部压力的容器。

例图搅拌反应釜。

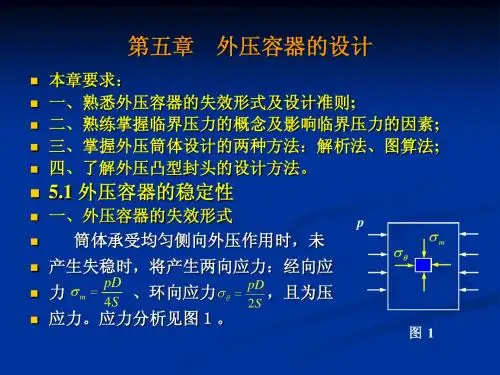

2、外压薄壁容器的受力对于薄壁壳体来讲，内压薄壁圆筒受的是拉应力，即m σ=δ4PD ，θσ=δ2PD。

而外压薄壁圆筒所受的是压应力，这种压缩应力的数值与内压容器相同，只是改变了应力的方向，然而，正是由于方向的改变，使得外压容器失效形式与内压不同。

外压容器很少因为强度不足发生破坏，常常是因为刚度不足而发生失稳。

下面我们来看看失稳的定义。

3、失稳及其实质失稳：承受外压载荷的壳体，当外压载荷增大到某一数值时，壳体会突然失去原来的形状，被压扁或出现波纹，载荷卸除后，壳体不能恢复原状，这种现象称为外压壳体的失稳（Instability ）二、容器失稳型式的分类1、 按受力方向分为侧向失稳与轴向失稳（容器由均匀侧向外压引起的失稳，叫侧向失稳，特点是失稳时，壳体横断面由原来的圆形变为波形，波数可以是两个、三个、四个……，如图所示）2、按压应力作用范围分为整体失稳与局部失稳第二节临界压力一、临界压力的概念壳体失稳时所承受的相应压力。

壳体在临界压力作用下，壳体内存在的压应力称为临界压应力。

二、影响临界压力的因素（一）筒体几何尺寸的影响（二）筒体材料性能的影响圆筒失稳时，在绝大多数情况下，筒壁内的压应力并没有达到材料的屈服点。

（是弹性失稳）故这种情况失稳与材料的屈服点无关，只与材料的弹性模数E和泊松比μ有关。

材料的弹性模数E和泊松比μ越大，其抵抗变形的能力就越强，因而其临界压力也就越高。

但是，由于各种钢材的E和μ值相差不大，所以选用高强度钢代替一般碳素钢制造外压容器，并不能提高筒体的临界压力。
