压力容器设计外压圆筒的设计计算压力容器是一种用于贮存和输送液体或气体的设备，它承受着高压环境下的压力。
外压圆筒是其中一种压力容器的设计方式，其承受的是外部环境对容器的压力作用。
在外压圆筒的设计过程中，需要考虑以下几个方面：1.材料的选择：选取适合承受高压的材料，例如碳钢、不锈钢等。
根据压力容器的使用环境和介质特性，选择合适的材料，以保证容器的安全性和可靠性。
2.外压力的计算：根据容器所在环境的压力情况，计算外压力的大小。
外压的计算包括静态外压和动态外压两种情况，其中静态外压是指容器承受的恒定外力，而动态外压则是指容器承受的变化外力。
3.壁厚的计算：根据外压力的大小和材料的强度特性，计算容器的壁厚。
壁厚的计算是为了保证容器在外压力作用下的强度和刚度，以防止容器发生破裂、变形等事故。
4.稳定性的计算：在设计容器的几何形状时，需要考虑外压力对容器的稳定性的影响。
通过计算容器的抗剪稳定系数和抗弯稳定系数，判断容器是否满足稳定的要求。
5.接头设计：容器的接头连接处是容器的弱点，容易发生泄漏和破裂等事故。
在外压圆筒的设计中，需要经过计算和分析，选择合适的接头类型和连接方式，以保证接头的强度和密封性能。
6.强度计算：容器在外压力作用下，需要具备足够的强度承受力。
通过计算容器的主应力和主应变，确定容器的强度和破坏情况。
7.辅助装置的设计：外压圆筒在使用过程中，需要配备相应的辅助装置，如止回阀、减压阀等，以确保容器内压力的稳定和安全。
在设计完成后，需要进行一系列试验和检验，以验证容器的设计是否满足安全和可靠的要求。
总之，外压圆筒的设计计算是一项复杂而重要的工作，需要充分考虑几个方面的因素，以确保容器在高压环境下的安全运行。

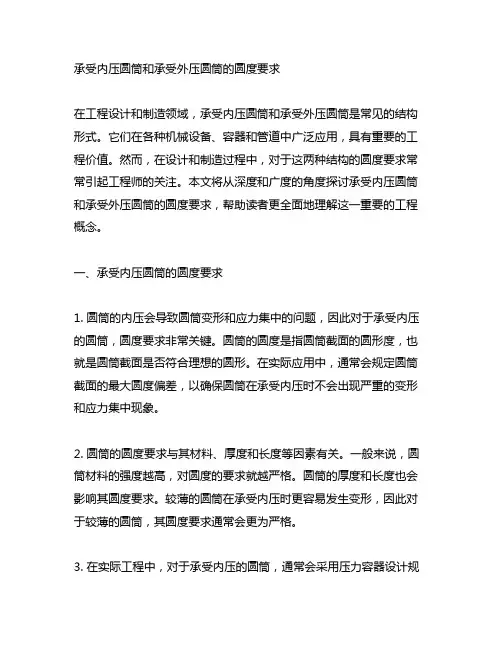

承受内压圆筒和承受外压圆筒的圆度要求在工程设计和制造领域，承受内压圆筒和承受外压圆筒是常见的结构形式。
它们在各种机械设备、容器和管道中广泛应用，具有重要的工程价值。
然而，在设计和制造过程中，对于这两种结构的圆度要求常常引起工程师的关注。
本文将从深度和广度的角度探讨承受内压圆筒和承受外压圆筒的圆度要求，帮助读者更全面地理解这一重要的工程概念。
一、承受内压圆筒的圆度要求1. 圆筒的内压会导致圆筒变形和应力集中的问题，因此对于承受内压的圆筒，圆度要求非常关键。
圆筒的圆度是指圆筒截面的圆形度，也就是圆筒截面是否符合理想的圆形。
在实际应用中，通常会规定圆筒截面的最大圆度偏差，以确保圆筒在承受内压时不会出现严重的变形和应力集中现象。
2. 圆筒的圆度要求与其材料、厚度和长度等因素有关。
一般来说，圆筒材料的强度越高，对圆度的要求就越严格。
圆筒的厚度和长度也会影响其圆度要求。
较薄的圆筒在承受内压时更容易发生变形，因此对于较薄的圆筒，其圆度要求通常会更为严格。
3. 在实际工程中，对于承受内压的圆筒，通常会采用压力容器设计规范中所规定的圆度要求。
这些规范中会详细列出不同材料、厚度和直径的圆筒应满足的最大圆度偏差，以确保圆筒在承受内压时能够安全可靠地运行。
二、承受外压圆筒的圆度要求1. 与承受内压的圆筒不同，承受外压的圆筒在设计和制造过程中通常需要考虑更多的因素。
由于外压会导致圆筒产生稳定的弧形屈曲，因此对于承受外压的圆筒，圆度要求除了保证圆筒截面的圆形度外，还需要考虑其屈曲性能。
2. 圆筒的屈曲性能与其截面形状、材料和端部支撑方式等因素密切相关。
为了确保承受外压的圆筒能够抵抗屈曲，圆筒的圆度要求通常会要求其截面形状尽可能接近理想的圆形，同时对材料的力学性能和非线性屈曲特性有一定的要求。
3. 在实际工程中，对于承受外压的圆筒，通常会采用压力容器设计规范或结构设计规范中所规定的圆度要求。
这些规范中会详细列出不同材料、厚度和直径的圆筒应满足的圆度要求，以确保圆筒在承受外压时能够稳定可靠地承受外部载荷。
第五章 外压圆筒与封头的设计本章重点：失稳和临界压力的概念；影响临界压力的因素；外压容器的图算法设计。
本章难点：图算法的原理。
建议学时：4学时首先复习我们前面曾经讲过的压力容器的分类，内压和外压，已在第四章介绍了内压的强度设计，今天开始学习外压容器的设计。
第一节 概述一、外压容器的失稳1、外压容器的定义壳体外部压力大于内部压力的容器。
例图搅拌反应釜。
2、外压薄壁容器的受力对于薄壁壳体来讲，内压薄壁圆筒受的是拉应力，即m σ=δ4PD ，θσ=δ2PD。
而外压薄壁圆筒所受的是压应力，这种压缩应力的数值与内压容器相同，只是改变了应力的方向，然而，正是由于方向的改变，使得外压容器失效形式与内压不同。
外压容器很少因为强度不足发生破坏，常常是因为刚度不足而发生失稳。
下面我们来看看失稳的定义。
3、失稳及其实质失稳：承受外压载荷的壳体，当外压载荷增大到某一数值时，壳体会突然失去原来的形状，被压扁或出现波纹，载荷卸除后，壳体不能恢复原状，这种现象称为外压壳体的失稳（Instability ）二、容器失稳型式的分类1、 按受力方向分为侧向失稳与轴向失稳（容器由均匀侧向外压引起的失稳，叫侧向失稳，特点是失稳时，壳体横断面由原来的圆形变为波形，波数可以是两个、三个、四个……，如图所示）2、按压应力作用范围分为整体失稳与局部失稳第二节临界压力一、临界压力的概念壳体失稳时所承受的相应压力。
壳体在临界压力作用下，壳体内存在的压应力称为临界压应力。
二、影响临界压力的因素（一）筒体几何尺寸的影响（二）筒体材料性能的影响圆筒失稳时，在绝大多数情况下，筒壁内的压应力并没有达到材料的屈服点。
（是弹性失稳）故这种情况失稳与材料的屈服点无关，只与材料的弹性模数E和泊松比μ有关。
材料的弹性模数E和泊松比μ越大，其抵抗变形的能力就越强，因而其临界压力也就越高。
但是，由于各种钢材的E和μ值相差不大，所以选用高强度钢代替一般碳素钢制造外压容器，并不能提高筒体的临界压力。
《外压圆筒计算》原始数据及计算结果表～～～～～～～～～～～～～～设计单位:武汉纽威制药机械有限公司日期:2011.8 共2页第1页━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━序号名称单位符号数值━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━1 设计外压力(输入正值)....................................................... MPa P 0.1 *2 圆筒内直径.............................................................................. mm Di 1400 *3 设计温度................................................................................... ℃t 120 *4 计算外压力见3.4.4说明(同设计外压力输入0).............. MPa Pc 0 *5 名义厚度(自动计算输入0)............................................... mm δn 0 *6 筒体厚度腐蚀裕量.................................................................. mm C 0 *7 筒体长度(不计封头).............................................................. mm L1 1800 *8 凸形封头曲面深度(标准椭圆形输入0)............................ mm hi 0 *9 凸形封头直边高度(自动计算输入0)................................ mm H0 0 *10 筒体上有无加强圈代号：1..无加强圈；2..有加强圈；选择1~2，A12，1(无加强圈) *11 筒体厚度负偏差(自动查询输入0)..................................... mm C 0 *12 筒体计算长度(图6-1的L 两端封头相同输入0).............. mm L 1297 *13 请选择筒体查系数B 的曲线图代号1~~8 (代码).... CH 8(图6-10) *14 筒体材料................................................................... *(钢板)00Cr17Ni14Mo2 GB 423715 设计温度下筒体材料的许用应力(60mm；120℃)................. MPa 117.6416 设计温度下筒体材料的屈 限(60mm；120℃)..................... MPa σ 139.617 筒体材料类型代号(1为钢板；2为钢管) ................................. LX1 . 118 确定的计算压力........................................................................ MPa Pc .119 采用的封头曲面深度 ................................................................ mm hi 35020 采用的封头直边高度JB/T 4746-2002 ..................................... mm H0 2521 无加强圈时筒体的计算长度(输入的) .................................... mm L 129722 自动计算的初始厚度 ................................................................ mm δo 3.523 重算时的筒体厚度.................................................................... mm δo 524 设计温度下筒体材料的许用应力(5mm；120℃)...................... MPa 117.6425 设计温度下筒体材料的屈 限(5mm；120℃).......................... MPa σ 139.626 查询负偏差按GB 709-88 ......................................................... mm FP .427 采用的筒体厚度负偏差............................................................. mm C .428 筒体厚度附加量C=C +C ................................................ mm C .429 筒体外径.................................................................................... mm Do 141030 筒体的有效厚度...................................................................... mm δe 4.631 GB 150-1998 P30图6-2纵轴值L/Do ..................................... MM .919858232 GB 150-1998 P30图6-2曲线值Do/δe ................................... NN 306.521733 依MM、NN查GB 150-1998 P30图6-2求得的系数A ........ . A 2.737663E-0434 设计温度下筒体材料的弹性模量(按图6-3~6-10) ................... MPa E 187468.635 查GB 150-1998 曲线图6-10 计算的系数B .......................... MPa B 34.1892736 许用外压力(Do/δe>=20)GB 150-1998 P29式6-1 ................... MPa P .111539537 自动计算的设计厚度含附加量............................................... mm δn2 4.875设计单位:武汉纽威制药机械有限公司日期:2011.8 共2页第2页━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━序号名称单位符号数值━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━38 筒体厚度附加量C=C +C ............................................. mm C .439 输入圆整的筒体的名义厚度................................................... mm δn 540 自动计算圆整的筒体名义厚度............................................ mm δn 541 许用外压力与计算外压力之比 P /Pc ............................. 倍ΔP1 1.11539542 外压圆筒计算通过通过43 圆筒质量(不含封头) ............................................................... kg Tz 311.844744 外压圆筒计算结束。
简述外压圆筒的设计流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
