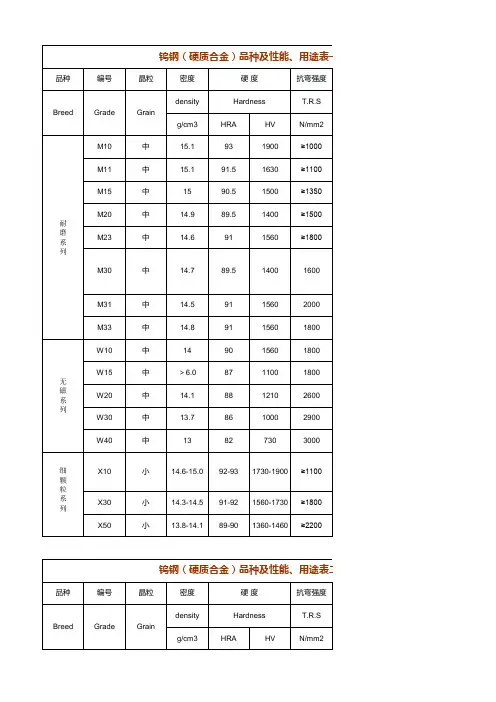

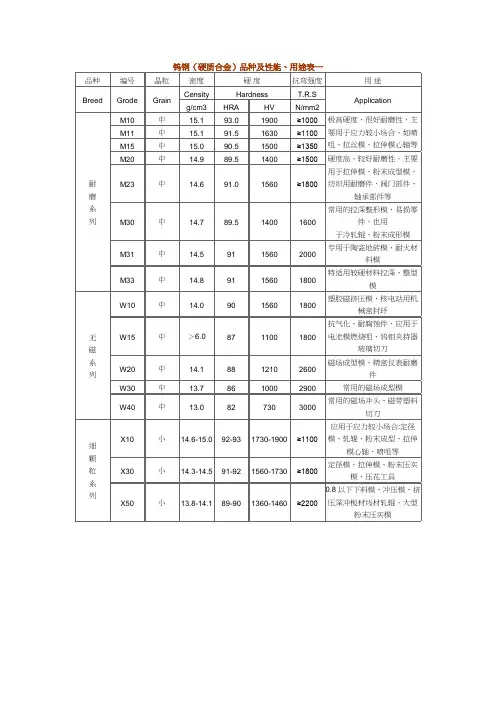

常用钨钢硬质合金牌号性能及用途[1]

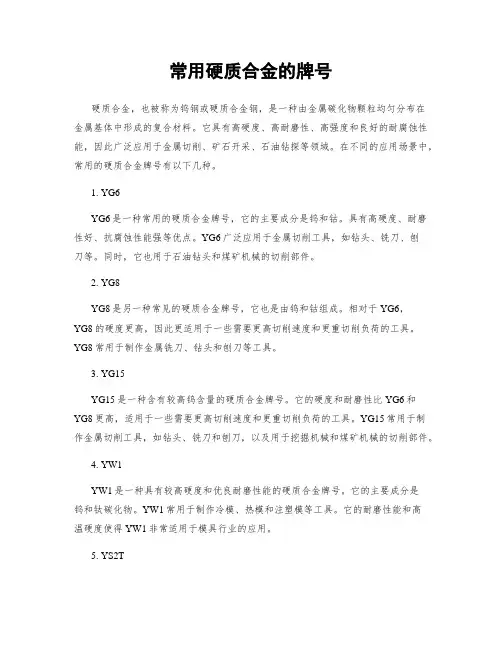

常用硬质合金的牌号硬质合金，也被称为钨钢或硬质合金钢，是一种由金属碳化物颗粒均匀分布在金属基体中形成的复合材料。

它具有高硬度、高耐磨性、高强度和良好的耐腐蚀性能，因此广泛应用于金属切削、矿石开采、石油钻探等领域。

在不同的应用场景中，常用的硬质合金牌号有以下几种。

1. YG6YG6是一种常用的硬质合金牌号，它的主要成分是钨和钴。

具有高硬度、耐磨性好、抗腐蚀性能强等优点。

YG6广泛应用于金属切削工具，如钻头、铣刀、刨刀等。

同时，它也用于石油钻头和煤矿机械的切削部件。

2. YG8YG8是另一种常见的硬质合金牌号，它也是由钨和钴组成。

相对于YG6，YG8的硬度更高，因此更适用于一些需要更高切削速度和更重切削负荷的工具。

YG8常用于制作金属铣刀、钻头和刨刀等工具。

3. YG15YG15是一种含有较高钨含量的硬质合金牌号。

它的硬度和耐磨性比YG6和YG8更高，适用于一些需要更高切削速度和更重切削负荷的工具。

YG15常用于制作金属切削工具，如钻头、铣刀和刨刀，以及用于挖掘机械和煤矿机械的切削部件。

4. YW1YW1是一种具有较高硬度和优良耐磨性能的硬质合金牌号。

它的主要成分是钨和钛碳化物。

YW1常用于制作冷模、热模和注塑模等工具。

它的耐磨性能和高温硬度使得YW1非常适用于模具行业的应用。

5. YS2TYS2T是一种钨钛碳化物基硬质合金牌号，具有较高的硬度和良好的耐磨性。

YS2T常用于金属切削工具和模具的制造，特别适用于高速切削工艺。

总结起来，常用的硬质合金牌号包括YG6、YG8、YG15、YW1和YS2T等。

这些硬质合金牌号在不同的应用领域具有广泛的应用，如金属切削、矿石开采、石油钻探和模具制造等。

根据具体的应用场景和需求，选择合适的硬质合金牌号可以提高工具的切削效率和使用寿命，从而提高生产效益。

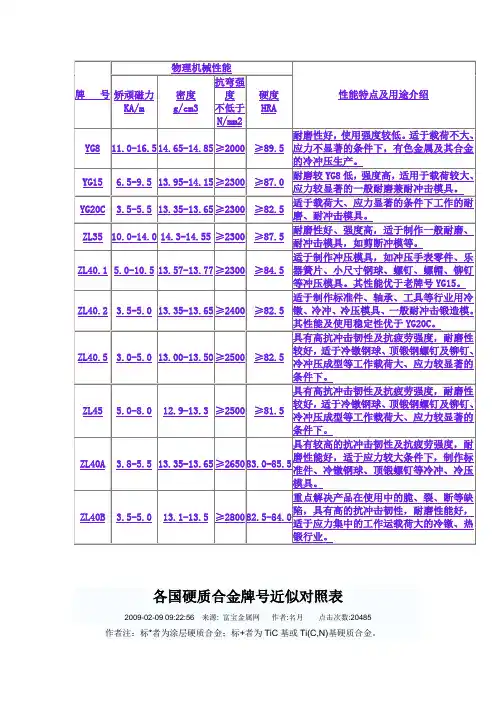

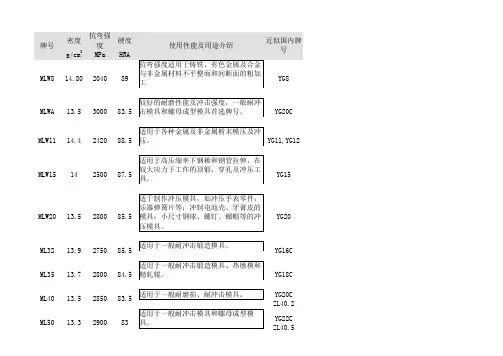

牌号物理机械性能性能特点及用途介绍矫顽磁力KA/m密度 g/cm3抗弯强度不低于 N/mm2硬度 HRAYG8 11.0-16.5 14.65-14.85 ≥2000 ≥89.5耐磨性好，使用强度较低。

适于载荷不大、应力不显著的条件下，有色金属及其合金的冷冲压生产。

YG15 6.5-9.5 13.95-14.15 ≥2300 ≥87.0 耐磨较YG8低，强度高，适用于载荷较大、应力较显著的一般耐磨兼耐冲击模具。

YG20C 3.5-5.5 13.35-13.65 ≥2300 ≥82.5适于载荷大、应力显著的条件下工作的耐磨、耐冲击模具。

ZL3510.0-14.0 14.3-14.55 ≥2300 ≥87.5耐磨性好、强度高，适于制作一般耐磨、耐冲击模具，如剪断冲模等。

ZL40.15.0-10.5 13.57-13.77 ≥2300 ≥84.5 适于制作冲压模具，如冲压手表零件、乐器簧片、小尺寸钢球、螺钉、螺帽、铆钉等冲压模具。

其性能优于老牌号YG15。

ZL40.23.5-5.0 13.35-13.65 ≥2400 ≥82.5 适于制作标准件、轴承、工具等行业用冷镦、冷冲、冷压模具、一般耐冲击锻造模。

其性能及使用稳定性优于YG20C。

ZL40.53.0-5.0 13.00-13.50 ≥2500 ≥82.5 具有高抗冲击韧性及抗疲劳强度，耐磨性较好，适于冷镦钢球、顶锻钢螺钉及铆钉、冷冲压成型等工作载荷大、应力较显著的条件下。

ZL455.0-8.0 12.9-13.3 ≥2500 ≥81.5 具有高抗冲击韧性及抗疲劳强度，耐磨性较好，适于冷镦钢球、顶锻钢螺钉及铆钉、冷冲压成型等工作载荷大、应力较显著的条件下。

ZL40A3.8-5.5 13.35-13.65 ≥2650 83.0-85.5 具有较高的抗冲击韧性及抗疲劳强度，耐磨性能好，适于应力较大条件下，制作标准件、冷镦钢球、顶锻螺钉等冷冲、冷压模具。

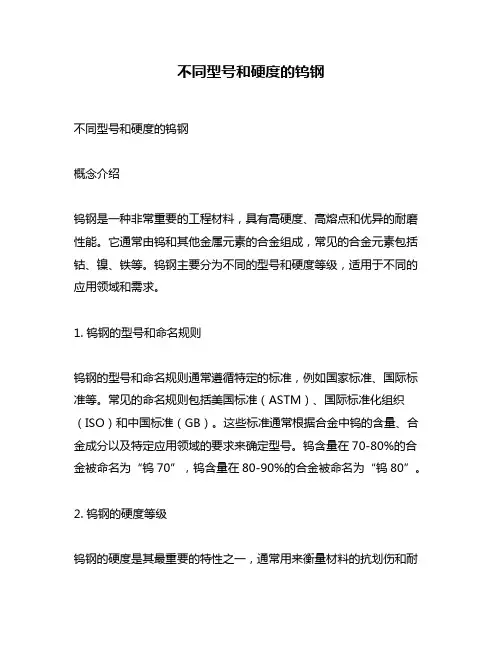

不同型号和硬度的钨钢不同型号和硬度的钨钢概念介绍钨钢是一种非常重要的工程材料，具有高硬度、高熔点和优异的耐磨性能。

它通常由钨和其他金属元素的合金组成，常见的合金元素包括钴、镍、铁等。

钨钢主要分为不同的型号和硬度等级，适用于不同的应用领域和需求。

1. 钨钢的型号和命名规则钨钢的型号和命名规则通常遵循特定的标准，例如国家标准、国际标准等。

常见的命名规则包括美国标准（ASTM）、国际标准化组织（ISO）和中国标准（GB）。

这些标准通常根据合金中钨的含量、合金成分以及特定应用领域的要求来确定型号。

钨含量在70-80%的合金被命名为“钨70”，钨含量在80-90%的合金被命名为“钨80”。

2. 钨钢的硬度等级钨钢的硬度是其最重要的特性之一，通常用来衡量材料的抗划伤和耐磨性能。

硬度等级通常根据钨钢中其他合金元素的含量来确定。

常见的硬度等级有C类、W类和S类，分别代表着不同的硬度范围。

C类钨钢通常硬度较低，适用于一些需要较好韧性的应用领域；W类钨钢硬度较高，适用于一些需要良好耐磨性的应用领域；S类钨钢则是介于C类和W类之间，具有较好的综合性能。

3. 钨钢的应用领域由于钨钢具有优异的硬度和耐磨性能，它被广泛应用于各个工业领域。

以下是一些常见的应用领域：3.1 切削工具钨钢的高硬度、高熔点和耐磨性使其成为理想的切削工具材料。

高速钢刀具通常由钨钢制成，用于加工金属材料。

不同型号和硬度的钨钢可以适应不同的切削条件和要求。

3.2 模具由于钨钢具有高硬度和耐磨性，它被广泛用于模具制造。

塑料注射模具、压铸模具等都可以采用钨钢材料制造，以保证模具具有较长的使用寿命和较好的加工质量。

3.3 钎焊材料钨钢材料还可以用作钎焊材料，用于连接金属件。

钨钢钎料具有高熔点和良好的耐腐蚀性能，适用于高温和腐蚀环境下的连接和修复工作。

3.4 金属粉末冶金钨钢材料在金属粉末冶金工艺中也有广泛应用。

通过粉末冶金工艺，可以制造出具有复杂形状和良好耐磨性的零件，例如汽车传动系统中的齿轮等。

硬质合金钢牌号硬质合金钢牌号是指一种具有高硬度、高耐磨性和高强度的钢材。

它是由钢材和硬质合金粉末通过高温烧结而成的复合材料。

硬质合金钢牌号通常由数字和字母组合而成，每个牌号代表着不同的化学成分和性能特点。

下面是一些常见的硬质合金钢牌号：1. YG6：这是一种常用的硬质合金钢牌号，它由94%钨碳化物和6%钴粉末组成。

它具有高硬度、高耐磨性和良好的韧性，广泛应用于切削工具、矿山工具和机械零件等领域。

2. YG8：这是另一种常见的硬质合金钢牌号，它由92%钨碳化物和8%钴粉末组成。

与YG6相比，它的硬度稍高，耐磨性更好。

它适用于制造切削工具、矿山工具和冲压模具等。

3. YG10X：这是一种高硬度的硬质合金钢牌号，它由90%钨碳化物和10%钴粉末组成。

它具有极高的硬度和耐磨性，适用于制造切削工具、矿山工具和冲压模具等。

4. YG15：这是一种超硬的硬质合金钢牌号，它由85%钨碳化物和15%钴粉末组成。

它具有极高的硬度和耐磨性，适用于制造切削工具、矿山工具和冲压模具等。

5. YW1：这是一种高速切削硬质合金钢牌号，它由93%钨碳化物和7%钴粉末组成。

它具有较高的硬度和耐磨性，适用于制造高速切削工具和刀具等。

6. YW2：这是另一种高速切削硬质合金钢牌号，它由91%钨碳化物和9%钴粉末组成。

与YW1相比，它的硬度稍低，但耐磨性更好。

它适用于制造高速切削工具和刀具等。

除了上述常见的硬质合金钢牌号外，还有许多其他牌号，如YG3、YG11、YG20等。

每个牌号都有其特定的化学成分和性能特点，可以根据具体应用场景选择适合的牌号。

总之，硬质合金钢牌号是一种重要的材料标识，它能够帮助人们选择适合的材料来满足不同领域的需求。

在实际应用中，我们需要根据具体情况选择合适的硬质合金钢牌号，以确保材料具有良好的性能和可靠性。

硬质合金牌号硬质合金是一种被广泛应用于各个领域的材料，具有高硬度、耐磨损、耐腐蚀等优良特性。

目前市场上存在着众多种类的硬质合金牌号，每种牌号的硬质合金都具有其独特的特点和应用范围。

下面将介绍几种常见的硬质合金牌号。

1. YG6：YG6是一种常见的硬质合金牌号，其结构为WC（碳化钨）和Co（钴）的复合物。

具有硬度高、耐磨损等特点。

主要用于制造切削工具、矿山钻具以及清洁设备等。

2. YG8：YG8是另一种常见的硬质合金牌号，也是由WC和Co构成。

相比YG6，YG8具有更高的硬度和耐磨损性，因此更适用于制造高速切削工具、冲击钻头等。

3. YG11：YG11是硬质合金中硬度最高的一种牌号，其结构仍然是WC和Co。

由于硬度高，YG11主要用于制造耐磨件、切割工具、矿山工具等。

4. YG15：YG15是一种具有高硬度和强韧性的硬质合金牌号，由WC和Co以及其他少量元素组成。

其优点是硬度高、抗断裂性好，广泛应用于制造切割刀具、模具、耐磨零件等。

5. YS2T：YS2T是钛合金硬质合金中常见的牌号之一，由TiC（碳化钛）和Ni（镍）构成。

具有较高的硬度、磨损抗力和耐腐蚀性，常用于制造高速切削工具、车刀等。

除了上述几种常见的硬质合金牌号，还有许多其他牌号的硬质合金，如YG6X、YG8C、YT14等，每种牌号的硬质合金都有其特定的用途和优势。

需要特别注意的是，选择合适的硬质合金牌号时，需要根据具体的使用场景和要求进行选择。

不同的硬质合金牌号在硬度、耐磨损性、耐腐蚀性等方面都存在差异，因此在选择合适的牌号时，需考虑到具体材料的使用环境和要求，以确保其能够发挥最佳的性能。

总结来说，硬质合金是一种非常重要的材料，多种牌号的硬质合金在不同领域有着广泛的应用。

各种牌号的硬质合金都具有其特定的特点和优势，通过正确选择合适的硬质合金牌号，可以实现更好的材料应用效果。

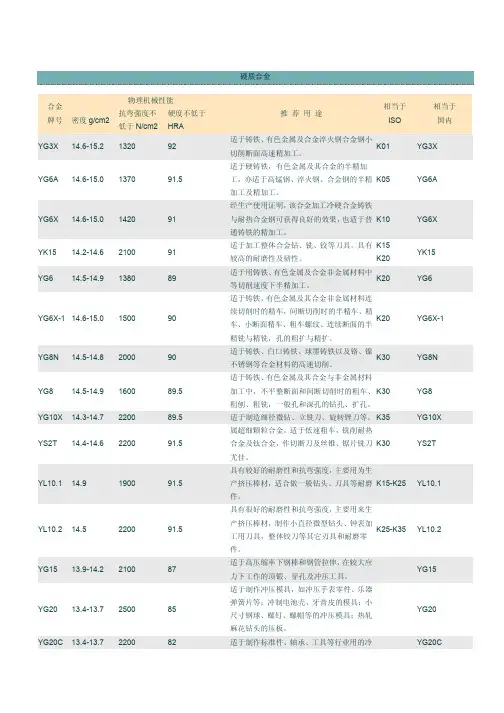

硬质合金物理机械性能合金牌号密度g/cm2 抗弯强度不低于N/cm2硬度不低于HRA推荐用途相当于ISO相当于国内YG3X 14.6-15.2 1320 92 适于铸铁、有色金属及合金淬火钢合金钢小切削断面高速精加工。

K01 YG3XYG6A 14.6-15.0 1370 91.5 适于硬铸铁，有色金属及其合金的半精加工，亦适于高锰钢、淬火钢、合金钢的半精加工及精加工。

K05 YG6AYG6X 14.6-15.0 1420 91 经生产使用证明，该合金加工冷硬合金铸铁与耐热合金钢可获得良好的效果，也适于普通铸铁的精加工。

K10 YG6XYK15 14.2-14.6 2100 91 适于加工整体合金钻、铣、铰等刀具。

具有较高的耐磨性及韧性。

K15K20YK15YG6 14.5-14.9 1380 89 适于用铸铁、有色金属及合金非金属材料中等切削速度下半精加工。

K20 YG6YG6X-1 14.6-15.0 1500 90 适于铸铁，有色金属及其合金非金属材料连续切削时的精车，间断切削时的半精车、精车、小断面精车、粗车螺纹、连续断面的半精铣与精铣，孔的粗扩与精扩。

K20 YG6X-1YG8N 14.5-14.8 2000 90 适于铸铁、白口铸铁、球墨铸铁以及铬、镍不锈钢等合金材料的高速切削。

K30 YG8NYG8 14.5-14.9 1600 89.5 适于铸铁、有色金属及其合金与非金属材料加工中，不平整断面和间断切削时的粗车、粗刨、粗铣，一般孔和深孔的钻孔、扩孔。

K30 YG8YG10X 14.3-14.7 2200 89.5 适于制造细径微钻、立铣刀、旋转锉刀等。

K35 YG10XYS2T 14.4-14.6 2200 91.5 属超细颗粒合金，适于低速粗车，铣削耐热合金及钛合金，作切断刀及丝锥、锯片铣刀尤佳。

K30 YS2TYL10.1 14.9 1900 91.5 具有较好的耐磨性和抗弯强度，主要用为生产挤压棒材，适合做一般钻头、刀具等耐磨件。

硬质合金分类和应用推荐1.钨钴类硬质合金主要成分是碳化钨（WC）和粘结剂钴（Co）。

其牌号是由“YG”（“硬、钴”两字汉语拼音字首）和平均含钴量的百分数组成。

例如，YG8，表示平均WCo=8%，其余为碳化钨的钨钴类硬质合金。

一般钨钴类合金主要实用于：硬质合金刀具、模具以及地矿类产品。

2.钨钛钴类硬质合金主要成分是碳化钨、碳化钛（TiC）及钴。

其牌号由“YT”（“硬、钛”两字汉语拼音字首）和碳化钛平均含量组成。

例如，YT15，表示平均TiC=15%，其余为碳化钨和钴含量的钨钛钴类硬质合金。

3.钨钛钽（铌）类硬质合金主要成分是碳化钨、碳化钛、碳化钽（或碳化铌）及钴。

这类硬质合金又称通用硬质合金或万能硬质合金。

其牌号由“YW”（“硬”、“万”两字汉语拼音字首）加顺序号组成，如YW1。

硬质合金对应性能、应用推荐：1. 硬质合金牌号:YG3X 密度g/cm2: 14.6-15.2 抗弯强度不低于N/cm2: 1320硬度不低于HRA: 92常见用途: 适于铸铁、有色金属及合金淬火钢合金钢小切削断面高速精加工。

相当于ISO: K012. .硬质合金牌号:YG6A 密度g/cm2: 14.6-15.0 抗弯强度不低于N/cm2: 1370硬度不低于HRA: 91.5常见用途: 适于硬铸铁，有色金属及其合金的半精加工，亦适于高锰钢、淬火钢、合金钢的半精加工及精加工。

相当于ISO: K053. .硬质合金牌号:YG6X 密度g/cm2: 14.6-15.0 抗弯强度不低于N/cm2: 1420硬度不低于HRA: 91常见用途: 经生产使用证明，该合金加工冷硬合金铸铁与耐热合金钢可获得良好的效果，也适于普通铸铁的精加工。

相当于ISO: K104. .硬质合金牌号:YK15 密度g/cm2: 14.2-14.6 抗弯强度不低于N/cm2: 2100硬度不低于HRA: 91常见用途: 适于加工整体合金钻、铣、铰等刀具。

中国硬质合金钨钢牌号-回复中国的硬质合金钨钢牌号是指按照国际通用的牌号体系以及中国国家标准制定的钨钢牌号编码。

钨钢是一种具有高硬度、高耐磨性和高强度的合金材料，由钨和碳钢组成。

它在工业生产中广泛应用于切削工具、模具、钻头、针头、车刀刀片等领域。

一、什么是硬质合金钨钢？硬质合金钨钢是一种由钨和碳钢两种主要成分组成的合金材料。

其中，钨是一种具有高熔点和高密度的金属元素，具有高硬度和高耐磨性。

碳钢是一种含有较高碳含量的钢材，具有良好的可锻性和可切削性。

将钨与碳钢合成硬质合金钨钢后，不仅保留了钨的高硬度和高耐磨性，同时还提高了合金的韧性和可加工性。

二、硬质合金钨钢牌号的命名规则硬质合金钨钢的牌号命名规则通常包括数字、字母和符号。

数字通常表示钨含量百分比，字母标识析出物和添加元素，符号表示其他特定性能。

例如，“YG8”中的“YG”表示硬质合金钨钢，“8”表示钨含量为8左右。

三、中国硬质合金钨钢牌号及其应用1. YG系列：YG系列是中国硬质合金钨钢中最常见的牌号之一，主要适用于制造切削工具、钻头和模具等。

其中比较常见的牌号有YG8、YG6、YG10等。

这些牌号具有较高的硬度和耐磨性，能够在高速切削和脱模等工艺中发挥稳定的性能。

2. K系列：K系列是中国硬质合金钨钢中适用于切削工具的牌号。

其特点是具有优良的硬度和刃口稳定性，适用于高速加工和重负荷切削。

常见的牌号有K10、K20、K40等。

3. W系列：W系列是中国硬质合金钨钢中适用于钻孔和钻头的牌号。

其具有较高的硬度和抗断裂性能，能够在高速钻削和深孔钻削等应用中表现出色。

常见的牌号有W12、W20、W30等。

4. TC系列：TC系列是中国硬质合金钨钢中适用于模具的牌号。

它具有优异的耐磨性、耐冲击性和耐高温性能，适用于制造模具和冲压工具等。

常见的牌号有TC55、TC60、TC70等。

四、硬质合金钨钢的制造工艺硬质合金钨钢的制造工艺包括原料准备、粉末混合、压制成型、烧结和成品加工等步骤。

硬质合金的分类及大致用途归纳第一篇：硬质合金的分类及大致用途归纳YG(又称钨钴类)、YT(又称钨钴钛类)、YW(又称万能刀片)。

P、钢件S、耐热合金、钛合金M、不锈钢H、淬硬材料K、铸铁N、铝1。

YG是钨钴合金类，YG6、铸铁，有色金属及其合金与非金属材料连续切削时的粗车，间断切削时的半精车和精车等。

2。

YT是钨钛钴合金类，YT5、碳素钢及合金钢不平整断面于间断切削时的粗车，粗刨，半精刨，非连续面的粗铣及钻孔！3。

YW是钨钛钽钴合金类，以YW1来说一般适合加工耐热钢，高锰钢，不锈钢等难加工的钢材，普通钢，和铸铁。

YW2比YW1强度更强能承受较大的载荷！4。

还有一种能加工淬火钢（高速钢）的材质是726，727。

5。

还有其他的刀具材料：陶瓷，金刚石，立方氮化硼。

a.陶瓷，一般可以干式切削，抗弯强度低些，但红硬性很高，当温度达到1200摄氏度时，硬度仍高达80HRA，主要适合加工钢，铸铁，不锈钢，淬硬合金零件以及精铣大平面等！b.金刚石，一般的都是人造聚晶金刚石，一般都加工些活塞，汽缸，轴承的车，镗等。

c.立方氮化硼的硬度略低于人造金刚石，但它的热稳定性和对铁的化学稳定性均高于人造金刚石，因此可用来加工各黑色的金属，如淬硬的工具钢，模具钢，冷硬铸铁以及硬度在35HRC以上的钴基和镍基高温合金！切削不同材料工件，需要选择好不同材料刀具，这对切削效率提高，保证加工工件质量具有重要意义。

使用较多的刀具材料可分：硬质合金刀具与高速钢刀具二大类。

而硬质合金刀具根据其切削不同材料又分三种牌号YT(又称钨钴钛类)、YG(又称钨钴类)、YW(又称万能刀片)。

YT牌号合金刀片适宜切削各种刚件、铜。

但不能切削不锈钢、铝、铝合金，也不宜切削铸铁。

YT牌号合金刀片常用型号有YT5、YT10、YT15、YT30。

YT30刀片在这四种型号刀片中硬度最高适宜切削硬度较高工件，以保证刀具耐磨性和工件尺寸精度，但只能适合半精加工和精加工。

yd201硬质合金用途
YD201硬质合金是一种常见的硬质合金材料，主要由钨、钴、
碳等元素组成。

它具有高硬度、耐磨、耐腐蚀等优良性能，因此在
工业生产中有着广泛的用途。

首先，YD201硬质合金常用于刀具制造。

由于其高硬度和耐磨性，YD201硬质合金被广泛应用于刀具的制造，包括钻头、铣刀、
车刀、刨刀等各种切削工具。

这些刀具在加工金属、木材、塑料等
材料时能够保持较长的使用寿命和稳定的加工质量。

其次，YD201硬质合金还常用于矿山工具和石油钻采设备。

在
采矿和石油钻探过程中，需要使用具有高耐磨性和强度的工具和设备。

YD201硬质合金因其耐磨、耐腐蚀的特性，常被用于制造矿山
钻头、钻具、石油钻头等工具和设备，以满足对于耐磨性能的要求。

此外，YD201硬质合金还被广泛应用于模具制造。

模具在工业
生产中起着至关重要的作用，而YD201硬质合金由于其高硬度和耐
磨性，使得其在模具制造领域有着重要的地位。

例如，塑料注射模具、压铸模具、冲压模具等都会采用YD201硬质合金作为制造材料，以保证模具的使用寿命和加工精度。

总的来说，YD201硬质合金由于其优良的硬度、耐磨性和耐腐蚀性能，被广泛应用于刀具制造、矿山工具、石油钻采设备以及模具制造等领域，为工业生产提供了重要的支持和保障。

钨钢硬度对照表1. 简介钨钢是一种常见的高硬度合金材料，具有优异的耐磨性和高温稳定性。

钨钢通常用于制造切削工具、钻头、铣刀等工具和模具。

钢材的硬度决定了其在各种应用中的性能和耐用性。

因此，掌握钨钢的硬度对照表对于合理选择和使用钨钢具有重要意义。

2. 钨钢硬度对照表钨钢牌号硬度（HRC）W18Cr4V 65-67W6Mo5Cr4V2 62-64W18Cr4VCo5 64-66W2Mo9Cr4VCo8 66-68以上是一些常见的钨钢牌号及其对应的硬度范围。

这些钨钢牌号中的数字代表了其主要组成成分的百分比。

例如，W18Cr4V表示钨（W）的含量为18％，铬（Cr）的含量为4％，钒（V）的含量为4％。

Co代表钴元素，Mo代表钼元素。

3. 硬度测试方法硬度是一个材料抵抗局部塑性变形的能力。

通常，测量钨钢的硬度使用硬度测试仪器，最常用的是洛氏硬度计（Rockwell Hardness Tester）。

洛氏硬度计通过使用一个钢球或钻石圆锥体压入材料表面，并通过测量压入深度来确定材料的硬度。

测试过程中，先给定初定荷重，然后加载主定荷重，测得表面深度。

4. 钨钢硬度和应用领域钨钢的硬度范围通常为60-68 HRC。

较低硬度的钨钢通常用于制造冷热工作模具、注塑模具和挤压模具等。

较高硬度的钨钢则常用于制造现代切削工具，如铣刀、钻头和背夹刀。

高硬度的钨钢通常具有更好的耐磨性和较长的使用寿命，适用于对切削工具的性能和耐久性有较高要求的应用场景。

例如，在高速车削中，钨钢硬度的选择对切削效果和刀具寿命有着直接影响。

5. 钨钢硬度的影响因素钨钢的硬度受多种因素的影响，包括材料的成分、处理工艺和热处理过程。

5.1 材料成分不同的钨钢牌号具有不同的成分组成，不同的元素含量会对钢材的硬度产生影响。

通常，含碳量越高，钢材的硬度越高。

同时，添加合适量的合金元素（如钴、钼、铬等）也可以增加钢材的硬度。

5.2 处理工艺钢材在热处理过程中经历了多个阶段，包括加热、保温和冷却等。

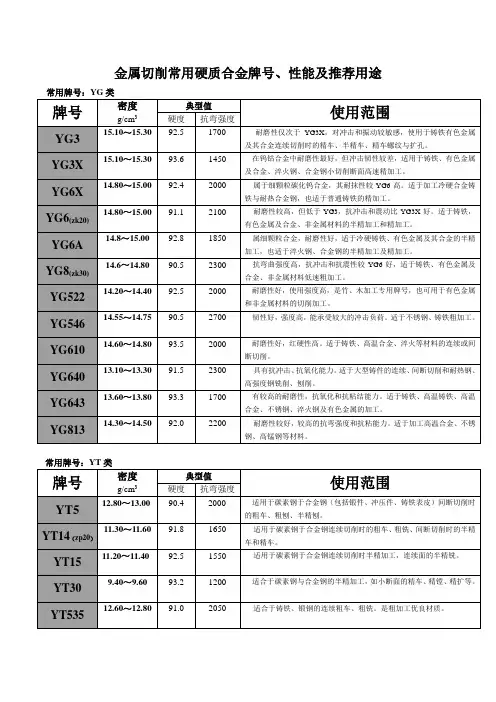

常用的硬质合金：① 钨钴类硬质合金（YG）它由碳化钨和钴构成。

其硬度为89～91.5HRA，耐热性为800～900 ℃，主要用于加工铸铁、有色金属及其合金，以及非金属材料和含钛的不锈钢等工件材料。

常用的牌号有 YG3、YG6、YG8等，G后面的数字为 Co的百分含量。

硬质合金中含钴量越多，韧性越好，适合于粗加工，含钴量少者用于精加工。

② 钨钛钴类硬质合金（YT）它是由碳化钨、碳化钛和钴构成，其硬度为89.5～92.5HRA，耐热性为900～1000 ℃。

常用的牌号有 YT5、YT14、YT15、YT30，T后面的数字为 TiC 的百分含量。

当TiC的含量较多、Co的含量较少时，硬度和耐磨性提高，但抗弯强度有所下降。

主要用于加工塑性材料，(如A3钢、20号钢、45号钢等)但它不适合加工含 Ti 元素的不锈钢，因为两者的 Ti元素亲和作用较强，会发生严重的粘结，使刀具磨损加剧。

③ 钨钽（铌）钴类硬质合金（YA）它是由碳化钨、碳化钽（碳化铌）和钴构成，有较高的常温硬度和耐磨性，同时能细化晶粒，也可提高高温硬度、高温强度和抗氧化能力。

常用的牌号有 YA6，适合于对冷硬铸铁、有色金属及其合金进行半精加工，也可对高锰钢、淬火钢等材料进行精加工和半精加工。

④ 钨钛钽（铌）钴类硬质合金YW）它是由碳化钨、碳化钛、钴以及加入少量碳化钽或碳化铌构成。

其抗弯强度、韧性、抗氧化能力、耐热性和高温硬度都有很大的提高。

是一种既能加工钢材，又能加工铸铁、有色金属及其合金，通用性能好的刀具材料，常用的牌号有 YW1、YW2。

⑤ 碳化钛基硬质合金（YN）它是由碳化钛、镍和钼构成。

它的硬度高（ 92.5HRA），具有较高的抗氧化能力、较高的耐磨性、耐热性（1100 ℃ ～1300 ℃）和抗月牙洼磨损能力。

主要用于碳钢、合金钢、工具钢、淬火钢等连续切削的精加工，常用的牌号有 YN10。

3）其它刀具材料① 陶瓷陶瓷刀具材料是以人造的化合物为原料，在高压下成形和在高温下烧结而成的，硬度为91～95HRA，耐热性高达1200 ℃以上，化学稳定性好，与金属的亲和力小，与硬质合金相比切削速度可提高 3～5倍。
