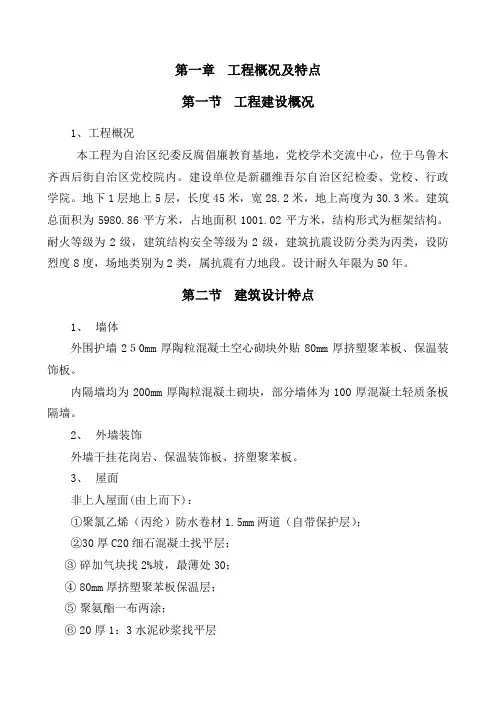

某教育基地工程建设施工组织设计(DOC 110页)第一章工程概况及特点第一节工程建设概况1、工程概况本工程为自治区纪委反腐倡廉教育基地，党校学术交流中心，位于乌鲁木齐西后街自治区党校院内。
建设单位是新疆维吾尔自治区纪检委、党校、行政学院。
地下1层地上5层，长度45米，宽28.2米，地上高度为30.3米。
建筑总面积为5980.86平方米，占地面积1001.02平方米，结构形式为框架结构。
耐火等级为2级，建筑结构安全等级为2级，建筑抗震设防分类为丙类，设防烈度8度，场地类别为2类，属抗震有力地段。
设计耐久年限为50年。
第二节建筑设计特点1、墙体外围护墙2５0mm厚陶粒混凝土空心砌块外贴80mm厚挤塑聚苯板、保温装饰板。
内隔墙均为200mm厚陶粒混凝土砌块，部分墙体为100厚混凝土轻质条板隔墙。
2、外墙装饰外墙干挂花岗岩、保温装饰板、挤塑聚苯板。
3、屋面非上人屋面(由上而下)：①聚氯乙烯（丙纶）防水卷材1.5mm两道（自带保护层）；②30厚C20细石混凝土找平层；③碎加气块找2%坡，最薄处30；④80mm厚挤塑聚苯板保温层；⑤聚氨酯一布两涂；⑥20厚1：3水泥砂浆找平层⑦钢筋混凝土结构板。
4、室内装修⑴楼地面：铺地砖地面为所有房间及走道、楼梯间为铺花岗岩。
铺防滑地砖地面有男女卫生间。
水泥砂浆地面有地下室设备间、工具间及配电室等。
⑵内墙面：除卫生间外所有墙面为乳胶漆墙面。
卫生间为瓷砖墙面。
⑶天棚：矿棉吸音板吊顶、纸面石膏板吊顶及乳胶漆顶棚。
⑷门窗：窗均为断桥铝合金窗。
门有甲乙丙级防火门、成品实木门、旋转门。
5、地下防水地下室挡土墙聚氯乙烯（丙纶）防水卷材1.5mm一道。
第三节结构设计特点建筑结构的安全等级为二级，地基基础设计等级为丙级。
场地土层标准冻土深度为1.6m。
1、场地工程地质及地下水条件工程场地位于乌鲁木齐市以东的高坡上，场地地势由南向北微倾，地形平坦。
地基土分别为杂填土、角砾、砾砂等。
勘察范围内无地下水，场区土对混凝土中腐蚀性，对钢筋混凝土中钢筋有中腐蚀性。
场地土类型为中硬场地土，建筑场地类别为Ⅱ类，地基无液化土层。
2、基础形式为独立柱基础和混凝土墙下条基，防水底板设计标高（-4.9m）柱基底标高分别为;－4.9m。
挡土墙下墙基为-5.05m设计基础持力层为角砾层，持力层承载力特征值250kPa。
地基局部超深时采用C15素混凝土垫层升台，地基大部分超深时采用C20毛石混凝土处理。
钢筋混凝土基础底面做强度为C15的100mm厚混凝土垫层，垫层比基础每侧宽出100mm。
3、混凝土强度等级⑴基础⑵主体结构构件⑶构造柱、填充墙水平系梁、填充墙洞口边框、压顶、现浇过梁混凝土强度等级为C20。
⑷女儿墙等外露现浇构件及其它未注明的现浇混凝土构件均采用C30混凝土。
4、钢筋种类及连接要求⑴钢筋种类：分别采用HPB235级钢筋；HRB335级钢筋；HRB400级钢筋。
⑵框架抗震等级为二级。
⑶梁、柱、剪力墙、板的钢筋可采用机械连接、绑扎搭接或焊接。
⑷梁、柱、剪力墙纵向钢筋接头直径≥20mm时优先采用Ⅱ级机械接头。
⑸纵向钢筋直径＞28mm以及偏心受拉柱内的纵筋不宜采用绑扎搭接头。
⑹框支梁、柱纵向钢筋接头应采用机械连接。
5、混凝土构件起拱要求梁跨度≥4m时，梁跨中起拱5‰。
板跨度≥6m时，板跨中起拱5‰。
6、砌体⑴空心陶粒混凝土砌块墙，为M5混合砂浆砌强度等级MU2.5的空心陶粒混凝土块。
⑵烧结多孔砖砌体墙为M5混合砂浆砌强度等级MU10的烧结多孔砖。
⑶砌体质量控制等级为B级。
⑷填充墙抗震构造按《06G309》要求设置拉结筋、水平系梁、过梁、构造柱等。
第四节设备安装、材料说明1、采暖系统⑴地下室及一层以上均采用地暖辐射采暖方式，楼梯间采用散热器采暖。
2、给水系统生活给水管材采用钢塑复合管，。
阀门采用柱塞阀，工作压力为1.6MPa。
3、排水系统⑴排水采用机制排水柔性铸铁管，卡箍连接。
⑵雨水管采用机制排水铸铁管，卡箍连接。
4、建筑电气（强电系统）⑴本工程采用一路10kv电源供电，低压侧配电电源为220/380V。
配电系统采用树干式与放射式相结合的供电方式。
⑵照明、动力干线采用YJV-1000V电力电缆，支线均采用BV-0.45/0.75kv。
消防设备、应急照明干线采用NH-YJV-1000V耐火型电力电缆，线缆均为B级阻燃。
⑶采用TN-S保护接地系统，做共用联合接地网，接地电阻R≤1Ω。
所有配电箱内PE、N接地端子均分开设置。
⑷在地下室设总等电位联结端子箱，地下室设备用房、卫生间等潮湿场所做局部等电位联结。
5、消防给水系统消火栓系统入口有两条进水管与室内环状管网连接，地下室消火栓系统按四个防火分区布置消火栓。
消火栓管采用焊接钢管，连接方式：焊接。
阀门采用蝶阀，阀门工作压力为1.6Mpa。
消防系统试验压力以工作压力加0.4MPa，但最低不得小于1.4MPa，消火栓系统工作压力为0.38MPa。
6、弱电系统⑴闭路电视、电话、网络、火灾自动报警、可视对讲系统等弱电系统线路全部穿钢管暗配，弱电系统只做预埋。
⑵具体元件选择及系统设计由专业安装部门确定。
第二章施工现场平面图（施工现场平面图附后）第一节施工现场条件1、该工程位于乌鲁木齐市西后街22号党校院内，场地已平整，水电已通可用。
车辆通行可满足施工需要，设备、材料等进出场地方便。
2、工程场地位于乌鲁木齐市以东的高坡上，场地地势由南向北微倾，地形平坦。
3、地层岩性分别为杂填土、角砾、砾砂。
勘察范围内无地下水，场地土类型为中硬场地土，建筑场地类别为Ⅱ类，地基无液化土层。
4、电源从建设单位指定的变压器引入，配电室设在施工现场西北侧。
5、施工用水水源位于现场北侧。
6、为创建安全生产、文明施工工地，保证工程总体目标的实现，按照施工总体部署，合理部署施工所需的临时工程设施，加强对临时工程设施的管理，保障施工有序正常的进行，在施工实现安全有序、文明施工，保护环境，做到施工现场整洁卫生，施工不扰民，不损害公众利益。
第二节现场布置1、施工现场范围为充分利用资源，按照用地界限、红线图以及现场实际确定施工现场范围，施工现场内的施工人员、生活设施和物资、机械场地统一规划布置，人员和物资、机械相互调配使用。
2、施工现场场地特征:工程建设场地已平整，水电已通可用。
3、施工现场围档：施工现场道路安装高度≥2.5m的彩钢板围墙。
根据施工现场周边原有建筑物和施工现场环境，施工现场设置两个出入口，出入口分别设在施工现场南侧和北侧。
由于施工现场场地有限，在施工现场内不设办公区、生活区，办公和生活区设在场外由甲方协调。
4、场内道路、地面主要行车道路宽度3.5m，人行道路宽度1.5m，道路为现有混凝土路面。
材料堆放和简易临设场地均为现有砼地面。
5、办公、生活设施布置⑴施工现场办公区设在建筑南侧原有图书馆内，办公用房内设项目办公室、监理工程师办公室、会议室。
其中办公区内设休息室。
6、工人宿舍设在党校院内的东侧三层楼，为原有建筑物，与施工现场分开，临舍包括工人宿舍、厕所、食堂、浴室、盥洗场所、晒衣场等。
材料堆场建筑材料堆放等场地设在拟建建筑物周边的区域内。
7、大中型施工机械设置（1）现场设置一台JZC-500搅拌机和一个3m3的贮水池。
结构施工采用商品混凝土快速施工，选用混凝土汽车泵。
（2）在主体结构施工和装饰施工阶段施工现场设置一处搅拌站，搅拌站设一台JDY-500搅拌机和一个3m3的贮水池。
水泥库、砂石料、砌块堆场。
（3）根据施工现场特点，为按期完成工期目标，减少场内材料二次搬运，提高工效，安装一台塔机做为大型垂直运输机械，塔机臂长36m。
并配置一台高32m左右的双笼电梯，作为配合塔机主体垂直运输和装修垂直运输的机械设备。
8、施工现场水电布置⑴电源从建设单位指定的变压器引入，配电室设在施工现场西北侧。
施工现场临时用电配电箱按施工具体需要配置，施工现场内的临时用电线路均采用“三相五线制”和TN－S接零系统，并做到“一机、一闸、一漏电”和符合《施工现场临时用电安全技术规范》（JGJ46—2005）的要求。
⑵建设单位指定的施工现场给水井作为施工用水的水源，给水井位于现场东侧。
施工现场内的临时用水主管管径不小于DN100mm，水平支管管径不小于DN70mm，垂直支管管径DN50mm，支管上安装安装DN20mm阀门作为给水点。
用一台扬程不小于20m的水泵用于施工用水和消防用水。
现场给水均采用镀锌钢管丝扣连接，安装时采用明设。
⑶现场内的雨水和需要排掉的施工废水从建设单位指定的排水井排入市政管线。
为保证排入市政管线的水符合要求，设沉淀池一处，现场污水在沉淀池中沉淀后抽出，保证排入市政管线的水不带有泥砂。
9、主要安全防护措施⑴为预防高空落物造成的伤害，在建筑物北侧，材料库房一侧搭设4m宽、5m高的桁架式扣件钢管双层顶防护棚；现场搅拌场地搭设4.5m宽、3m高桁架式扣件钢管双层顶操作防护棚。
⑵楼梯边、楼面周边、屋面周边、卸料台侧边等处施工按规范要求搭设高度不低于1.2m的防护栏杆。
楼梯口、通道口、门洞口、电梯井口安装固定防护设施，形成工具化、定型化。
10、施工现场消防设施⑴在整个施工现场内设置不少于一处地下临时消防栓，出水口管径不小于DN100mm。
⑵施工作业面安装容积≥1m3的可移动式简易消防水箱。
⑶在施工现场主要出入口处配置一套成组消防器材箱，木材、气瓶等易燃易爆场所和民工宿舍旁各配置一套成组消防器材箱，施工现场配电室内配置一套成组消防器材箱，每个配电箱旁配置一个砂箱。
施工现场的成组消防器材箱由灭火器、消防斧、消防锹、消防钩、消防镐、消防桶、二个砂箱组成，灭火器根据可能起火的种类选择，选干粉式和1211式等。
第三节施工现场平面布置图《施工现场平面布置图》附后。
第三章施工准备施工准备即包括工程开工前的各项准备为正式开工创造必要的条件，也包括工程开工后各阶段施工开始前所进行的施工准备，如地下工程、主体地上结构工程、装饰装修工程、设备安装工程等阶段。
全场性施工准备和阶段性施工准备包括：施工技术准备、现场准备、物资与机械准备、劳动组织准备、施工现场准备、施工场外协调等内容。
第一节现场准备一、项目管理组织机构1项目部设项目经理，项目技术负责人、质检员、安全员、计划统计员、材料员、资料化验员、预算员、会计核算员各1名，施工员2名。
项目管理人员负责项目的生产技术管理、安全质量管理、合同预算管理、实验计量管理、财务管理、人力资源管理、物资设备管理、行政综合办公等，负责处理协调与各方面的工作。
2项目经理部的技术、经济管理人员均从企业内部选调与本工程的建设规模、技术复杂程度相适应的具有丰富经验的专业工程师及管理人员担任，并符合招标文件和施工工程合同的要求。
3对于需要分包的专业工程施工均选用具有相应资质的专业分包单位，各专业分包单位必须按专业分包工程性质、规模、技术复杂程度配备合理的施工管理人员。
