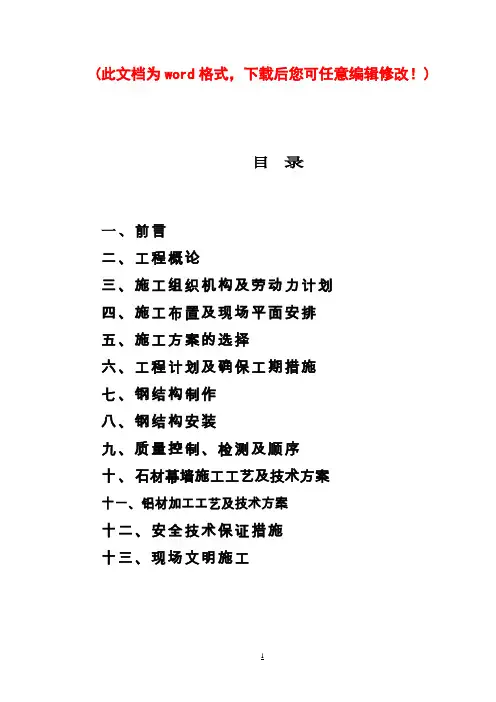

(此文档为word格式，下载后您可任意编辑修改！)目录一、前言二、工程概论三、施工组织机构及劳动力计划四、施工布置及现场平面安排五、施工方案的选择六、工程计划及确保工期措施七、钢结构制作八、钢结构安装九、质量控制、检测及顺序十、石材幕墙施工工艺及技术方案十一、铝材加工工艺及技术方案十二、安全技术保证措施十三、现场文明施工第一章、前言一、编制说明(一)本施工组织设计钢结构分册，仅应用于指导南京理工大学第四教学楼钢结构等制作安装工程。
(二)本分册编制依据的规范、标准1、《钢结构工程施工及验收规范》GB2、《钢结构工程质量检验评定标准》GB3、《钢—混凝土组合楼盖结构设计与施工规程》YB4、《建筑钢结构焊接规程》JBJ81-915、《钢结构高强螺栓连接的设计施工及验收规范》JGJ82-916、金属与石材幕墙工程技术规范JGJ，J7、国家有关的施工安全规范、本企业有关的施工安全标准（三）本企业通过ISO9002质量体系认证，本工程施工按ISO9002质量体系运作。
二、指导思想以质量为中心，以工期为目标、精心组织、科学管理、高速优质的完成工程施工任务，在钢结构施工领域内再创速度、质量新记录。
三、施工目标质量目标合格，满足业主要求钢结构30天,纯铝板干挂20天，花岗岩干挂20天,承诺确保工程按合同签订中要求能按期交验。
（三）安全目标确保工程、设备安全、施工人员无重大伤、残事故。
（四）文明施工目标规范化、标准化进行现场管理，确保文明施工达标，争创样板示范工程。
第二章、工程概论基本情况工程名称：南京理工大学第四教学楼钢结构等制作安装工程业主：南京理工大学施工图设计：钢结构制作安装、纯铝板干挂、外墙花岗岩干挂结构工程特点；新校区第四教学楼长23.4米、宽14.6米、总高29.1米,本工程结构主体较高,一次用钢量吨位较大，材料规格品种多。
业主要求钢结构在30天内完成,纯铝板干挂在20天内完成，花岗岩干挂在20天内完成。
面对工程的实际情况，我们要求做好各方面的细化工作，将工程中的系列难题及时消化，这对我们钢结构施工队伍的技术能力及专业素质要求，提出了相当高的要求。
一、项目施工组织机构及质量保证体系二、劳动力计划表2、技术工人 20人3、钢结构安装 16人4、油漆工 15人5、装饰工 30人第四章、施工布置及现场平面安排一、严格按项目法施工，由项目经理全面负责，确保工期质量、安全诸方面全无一失。
16T、50T汽吊进行钢结构安装。
钢结构安装从柱到梁、顶安装。
先完成钢柱与柱间梁、支撑安装，再进行层面的安装。
场地应平整、通畅，道路成环状分布。
建筑物沿边10米内道路畅通且路基压实。
（详见平面布置图）第五章、施工方案的选择概述本工程的工程量主要集中在制作钢柱钢梁、现场安装两大块。
根据本工程结构特点，经反复比较和论证，钢结构采用的吊装法：吊装方案：采用单个整体及分段吊装（液压汽吊）结构吊装构思根据本工程根据现场施工条件，采用安装公司后勤加工场地制作成形，在现场分段吊装钢柱梁，当制作防腐完成近一半时安排进行现场组装起及本企业的施工实践，我们根据需要选用16T、50T汽吊，当钢柱安装开始后就安排现场搭设脚手架，准备花岗岩外墙干挂的施工。
第六章、工期计划及确保工期措施工期计划钢结构制作安装需在30天内,纯铝板干挂在20天内，花岗岩干挂在20天,完成所有工程。
确保工期措施：选择科学、高效的施工方案是确保工期的前提。
科学组织现场施工，确保各工序流水作业通畅，环环相扣，紧密配合。
安排施工工序，尽量做到交叉施工，不浪费空间、时间。
明确质量目标，强化质量管理，加强质量意识，提高劳动效率。
质量到人，责、权、利挂钩。
提前进入施工现场，与甲方、监理沟通，做好前期配合工作，提前一周完成与总包单位的协调工作，解决道路，包括运输道路、吊车道路问题，解决现场安装施工用电源问题，解决现场安装工人住宿问题，解决办公室、材料仓库等问题。
在恶劣气候条件下，防台风，采取特种防护措施，尽可能保证现场工作顺利进行。
第七章钢结构制作及质量控制一、钢结构制作工艺流程钢结构制作的工艺流程共分六大部分。
详见附后图。
（五）H型梁柱制作流程（六）涂装工艺流程二、钢结构制作工艺方案（一）施工准备1、细部设计根据设计施工图文件的要求，绘制具体施工图纸，注明钢梁、钢柱的主体尺寸、零件尺寸、焊接坡口尺寸、焊缝符号、精度要求、检验要求以及总体布置、制造技术要求，并交原设计认可，作为施工及验收的依据。
由于工程进度紧张，做好细部设计准备工作，并拟定首批材料单。
2、工艺设计编制制作工艺、焊接工艺、涂装工艺、验收项目、检验图表以及工装设备等。
3、材料采购根据图纸要求编制工厂材料申请单，订购油漆、焊材、抗剪栓钉，并根据图纸变动情况作出钢板补订或串换，材料进出库均按质量保证体系文件执行，并跟踪记录。
4、检测仪器工程采用的检测仪器、工具是经国家检测部门鉴定合格的产品，且在规定期内使用。
5、管理人员资格参加本工程的人员均须具有相应资格，持证上岗。
（二）钢结构制作（工艺）2.1.1材料本钢结构采用的钢材为Q345-B、Q235B，其质量符合GB700《碳素结构钢》的要求，并具有质量证明书，钢材到厂后应按设计文件的要求进行力学性能试验，合格后方可投料。
焊接材料的要求详见焊接施工部分。
高强螺栓的要求应符合GB3633《钢结构用扭剪型高强度螺栓连接副技术要求》，高强度螺栓的验收入库、保管等应符合JGJ82-91《钢结构高强度螺栓连接的设计、施工及验收规范》。
栓钉应符合GB10433《圆柱头焊钉》的要求2.1.2放样、号料和切割下料前,应用卷板机或压力机对局部不平的钢板进行矫正。
在1m的范围内，δ≤14mm的钢板局部不平度允许偏差≤1.5mm；δ>14mm的钢板,局部不平度允许偏差≤1mm。
根据设计文件绘制每层的施工详图，施工详图应经原设计工程师批准，各穿筋孔、加劲肋等位置应与土建单位核对无误后方可下料。
根据每层的施工详图编制每根柱、梁、牛腿的下料尺寸表，按下料尺寸表的尺寸进行划线，划线时应留有切割余量和坡口加工的刨削量约2mm。
同时划出翼缘板和腹板的中心线，并在其两端和中部位置准确地打上洋冲眼，并用白漆做出标记，见图1。
划线尺寸的允差：AB、CD尺寸允差为+20mm;AD.EF.BC尺寸允差为+20 mm,lAC-BDl≤1.0 mm。
图1 划线下料采用多头自动切割机，同时进行切割，防止因切割原因产生的不均匀收缩变形。
见图2。
所有的零部件必须用自动或半自动切割机或剪刀机下料，不得用手工进行切割。
所有下料尺寸必须正公差，不得有负公差。
图2 多头自动切割机下料2.1.3边缘加工：柱、梁的翼缘板及腹板的焊接坡口均在刨边机上加工，坡口尺寸见图3边缘加工的允许偏差见表1边缘加工的允许偏差表12.1.4组装组装前应检查翼缘板和腹板的不平度，任1米长度范围内局部不得大于2mm，否则应矫正。
组装在组装平台上进行，组装平台应先找平。
a. T型钢组装：腹板与翼缘板组装时，应以划线下料时标出的翼缘板的中心线为准，设置数块定位板，见图4a。
调整好腹板中心线的偏移、端部不平度及腹板之间垂直等偏差，然后分段点焊固定，并在腹板两侧辅以缀条支撑稳固。
图4a T型钢组装b. H型钢组装：先在上翼板的中心线处设置数块150×150×16~20mm,间距为600~800mm定位板，再将上板吊装在组装好的T型钢上见图4b。
调整好腹板中心线偏移，端部不平及腹板与上翼缘板之间的垂直度等，然后分段点焊固定。
每次组装前应对定位板上的焊疤进行修磨处理,保证其垂直度。
图4b H型钢组对组装完毕后，进行施焊前的组装尺寸检查，检查项目及允许偏差见表2。
表2 H型钢组装允许偏差2.1.5焊接对焊接材料的要求，施焊顺序、焊接工艺参数及施焊环境的控制等详见焊接施工方案。
对H型钢柱梁和十字柱的H、T型零部件的角焊缝采用CO2气体保护半自动焊。
见图5a、b。
施焊完毕后，再按表2的规定进行检查。
焊缝的无损检测要求，具体检查项目和要求应符合GB《钢结构工程施工质量验收规范》中的规定。
图5a H型钢焊接图5b T型钢焊接2.1.6整形对经焊缝外观质量检查合格的H、T型钢利用我厂的HYJ-800调直机进行整形。
2.1.7十字钢柱的组焊：经检查合格的H型钢、T型钢方能组对。
组对时沿H型钢腹板的中心线两侧设置数块定位板，定位经板与H、T型钢的接触面应平直，保证T型钢腹板垂直对中布置在H型钢腹板中心线两侧，按表4的要求检查合格后，分段点焊固定。
为防止焊接变形，施焊前在T型钢与H型钢之间设置数根缀条支撑，临时点焊固定，见图6a。
焊接采用手工电弧焊，从两侧对称进行焊接，见图6b。
详见焊接施工方案。
图6a 十字柱组装图6b 十字柱焊接2.1.8制孔：高强螺栓孔在钻床上采用模板制孔的方法进行加工，制孔时应使零件、构件与模板贴紧，零件、构件上的中心线与模板的中心线要对齐。
或采取配对件划线法打孔,划线后经检验确认方可开钻。
孔周围的毛剌、飞边必须用砂轮或锉刀逐个清除干净。
孔径仅容许为正偏差，其值为0~+0.52mm,单孔不圆度为1.5mm，中心线倾斜不应大于板厚的3%,且单层板不得大于2.0mm，多层板叠组合不得大于3.0m，成孔后任意两孔间距的允许偏差应符合表3的规定。
表3 螺栓孔距的允许偏差项目允许偏差≥500 501~1200 1201~30002.1.9栓钉、牛腿与柱的组焊按施工详图的尺寸位置划栓钉、牛腿的位置线，牛腿应经检查合格后方能安装。
按焊工艺规定的工艺参数施焊顺序进行焊接。
栓钉焊接完毕后，目测检查栓钉焊接的外观，四周的熔化金属以形成一均匀小圈而无缺陷为合格，栓钉偏离竖直方向的倾斜角不超过5°。
上述检查合格后，用手锤进行栓钉的冲力弯曲试验，抽样率为1100，弯曲角度为30°，试验时使拉力作用在熔化金属最小的一侧。
当达到规定弯曲角度时，焊接面上无任何缺陷为合格。
2.1.10摩擦面加工和抗滑移系数试验按设计文件的规定高强螺栓连接处摩擦面的加工采用喷砂后生赤锈的处理方法，喷砂前应仔细检查高强螺栓连接处的钢板表面，表面应平整，无焊接飞溅、无毛剌、无油污，经处理后的磨擦面，应采取保护措施，防止沾染脏物、油污和损伤。
严禁在高强度螺栓连接处摩擦面上作任何标记。
现场安装时，应采用细钢丝刷将摩擦面的浮锈清除干净。
经处理的摩擦面，按批作抗滑移系数试验，并出具试验报告，最小值应符合设计的要求，即抗滑移系数不小于0.45，具体的试验要求及步骤应按JGJ82-91《钢结构高强度螺栓设计、施工及验收规程》进行。
针对本项钢结构工程，因工程量不足2000吨，应作为一批（M22高强螺栓为一批），制作三组抗滑移系数试件，试件与所代表的构件应为同一材质，同一摩擦面处理工艺、同一批制作、使用同一批性能等级、同一直径的高强度螺栓连接副。
