09-02制图员理论试卷

职业技能鉴定国家题库制图员初级理论知识试卷注意事项1、考试时间：120分钟。

2、本试卷依据2001年颁布的《制图员国家职业标准》命制。

3、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。

4、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。

5、不要在试卷上乱写乱画，不要在标封区填写无关的内容。

一、单项选择(第1题～第160题。

选择一个正确的答案，将相应的字母填入题内的括号中。

每题分，满分80分。

)1. 道德是指依靠( )、传统习惯、教育示范和内心信念来维持的社会实践活动。

A、国家法律B、宪法C、社会舆论D、党的领导2. 职业道德能调节本行业中人与人之间、本行业与其他行业之间，以及( )之间的关系，以维持其职业的存在和发展。

A、职工和家庭 B、社会失业率C、各行业集团与社会D、工作和学习3. 下列等式正确的是()。

A、1张A2幅面图纸=2张A1幅面图纸B、1张A4幅面图纸=2张A3幅面图纸C、2张A2幅面图纸=1张A0幅面图纸D、2张A1幅面图纸=1张A2幅面图纸4. 制图国家标准规定，( )尺寸应优先选用5种基本幅面尺寸。

A、图框格式B、图纸幅面C、标题栏D、图框线5. 下列叙述正确的是( )。

A、图框格式分为不留装订边和留有装订边两种B、图框格式分为横装和竖装两种C、图框格式分为有加长边和无加长边两种D、图框格式分为粗实线和细实线两种6. 关于图纸的标题栏在图框中的位置，下列叙述正确的是( )。

A、配置在任意位置B、配置在右下角C、配置在左下角D、配置在图中央7. 2：1是( )比例。

A、放大B、缩小C、优先选用D、尽量不用8. 制图国家标准规定，字体的号数，即字体的高度。

单位为( )米。

A、分B、厘C、毫D、. 某图纸上字体的宽度为5/2mm，则该图纸是选用的( )号字体。

A、3B、5C、7D、910. 图纸中斜体字字头向右倾斜，与( )成75°角。

A、竖直方向B、水平基准线C、图纸左端D、图框右侧11. 在机械图样中，粗线与细线的宽度比大约为( )。

制图员试题（附答案）一、单选题（共100题，每题1分，共100分）1.相贯线上表示极限范围的点或转向线上的点，常称为( )。

A、相交点B、一般点C、相贯点D、特殊点正确答案：D2.绘制图样时，应采用机械制图国家标准规定的( )种图线。

A、9B、8C、10D、7正确答案：A3.不使用量具和仪器，徒手目测( )称为徒手绘图。

A、绘制图样B、复制图样C、剪贴图样D、临摹图样正确答案：A4.对于孔，A ～ H的基本偏差是( )。

A、EIB、ESC、eiD、es正确答案：A5.在斜轴测投影中，投影线与( )是倾斜的。

A、轴测投影面B、坐标轴C、画面D、物体正确答案：A6.平面与球相交，且平面平行于 H 面时，截交线的正面投影为( )。

A、直线C、椭圆D、圆正确答案：A7.利用辅助平面法，求圆柱与圆锥的相贯线上的一般点时(圆柱与圆锥轴线正交)，辅助平面应( )圆锥轴线。

A、倾斜相交B、平行于C、垂直于D、通过正确答案：C8.机件向不平行于基本投影面投影所得的视件( )的实形。

A、一大部分B、一小部分C、某一部分D、倾斜部分正确答案：D9.在正等轴测投影中，三个轴向伸缩系数( )。

A、不同B、两个相同C、任意D、相同正确答案：D10.投影变换中，新设置的投影面必须垂直于原投影面体系中的( )个投影面。

A、一B、三C、二D、四正确答案：A11.有装订边的复制图折叠，最后折成A3或A4的规格，使( )露在外边。

A、技术要求B、标题栏C、明细表正确答案：B12.圆柱与圆锥相贯，轴线正交，且相交处直径不等时，所产生的相贯线应弯向( )方向。

A、直径小的轴线B、直径大的轴线C、直径大的转向线D、直径小的转向线正确答案：B13.一张完整的零件图应包括视图、尺寸、技术要求和( )A、项目栏B、细目栏C、列表栏D、标题栏正确答案：D14.一次换面中，新投影面的设立必须与某一( )垂直。

A、基本投影面B、新投影面C、垂直投影面D、斜投影面正确答案：A15.求一般位置平面的实形时，先变换为投影面的垂直面，再变换为投影面的( )。

制图员模拟试题（附答案）一、单选题（共100题，每题1分，共100分）1.画支架的( )，首先在投影图上画出坐标轴。

A、正等轴测图B、三视图C、主视图D、剖视图正确答案：A2.画旋转剖切的剖视图时，将被剖切平面剖开的结构及其有关部分( )到与选定的投影面平行后，再进行投影。

A、投影B、旋转C、平移D、展开正确答案：B3.一个正三棱柱应该标注( )个尺寸。

A、5B、7C、4D、3正确答案：D4.用户一般不将( )图形放在图库内。

A、电气元件B、不固定的C、标准件D、参数化正确答案：B5.一个齿轮上的圆有( )。

A、齿顶圆，节圆，基圆。

齿根圆B、齿顶圆，分度圆，节圆，齿根圆，基圆C、齿顶圆，齿根圆，分度圆，基圆D、齿顶圆，齿根圆正确答案：C6.丁字尺尺头内侧边紧靠图板左边，三角板任意边靠紧丁字尺尺身上边，便可利用三角板的另外两边画出( )。

A、垂直线或倾斜线B、水平线或双折线C、垂直线或波浪线D、水平线或倾斜线正确答案：A7.两形体的表面相切时，相切处( )分界线。

A、存在B、不画C、画D、产生正确答案：B8.常用的销有圆柱销、圆锥销和( )销等。

A、开孔B、开口C、开槽D、开放正确答案：B9.局部视图的( )一般是用波浪线表示。

A、断裂边界线B、轮廓线C、剖面线D、边界正确答案：A10.球体截交线投影可能是圆、椭圆或( )。

A、直线B、三角形C、四边形D、多边形正确答案：A11.产品是生产企业向( )以商品形式提供的制成品。

A、用户或团体B、群众或市场C、用户或市场D、社会和团体正确答案：C12.( )命令用于绘制指定内外直径的圆环或填充圆。

A、圆弧B、椭圆C、圆D、圆环正确答案：D13.徒手画长斜线时，为了( )，可将图纸旋转到适当角度，使它转成水平方向位置来画。

A、运笔方便B、测量准确C、画图清晰D、看得清楚正确答案：A14.在车床上加工零件，要求该零件表面的轮廓算术平均偏差数值不大于16μm，应采用的表面粗糙度代号是( )。

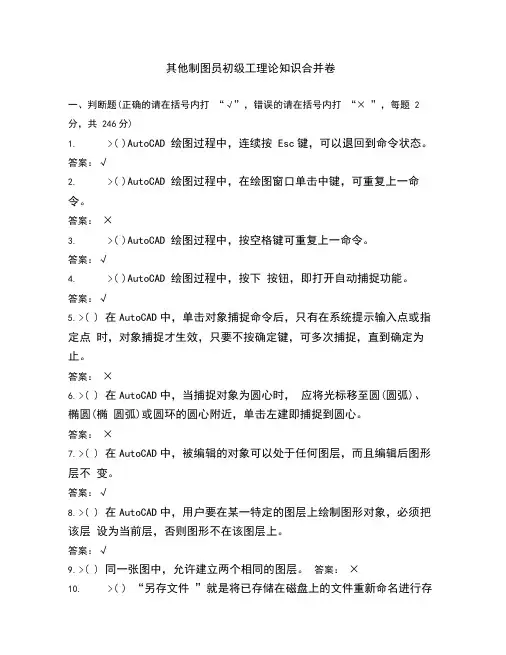

其他制图员初级工理论知识合并卷一、判断题(正确的请在括号内打“√”，错误的请在括号内打“× ”，每题2分，共246分)1.>( )AutoCAD 绘图过程中，连续按Esc键，可以退回到命令状态。

答案：√2.>( )AutoCAD 绘图过程中，在绘图窗口单击中键，可重复上一命令。

答案：×3.>( )AutoCAD 绘图过程中，按空格键可重复上一命令。

答案：√4.>( )AutoCAD 绘图过程中，按下按钮，即打开自动捕捉功能。

答案：√5.>( ) 在AutoCAD中，单击对象捕捉命令后，只有在系统提示输入点或指定点时，对象捕捉才生效，只要不按确定键，可多次捕捉，直到确定为止。

答案：×6.>( ) 在AutoCAD中，当捕捉对象为圆心时，应将光标移至圆(圆弧)、椭圆(椭圆弧)或圆环的圆心附近，单击左建即捕捉到圆心。

答案：×7.>( ) 在AutoCAD中，被编辑的对象可以处于任何图层，而且编辑后图形层不变。

答案：√8.>( ) 在AutoCAD中，用户要在某一特定的图层上绘制图形对象，必须把该层设为当前层，否则图形不在该图层上。

答案：√9.>( ) 同一张图中，允许建立两个相同的图层。

答案：×10.>( ) “另存文件”就是将已存储在磁盘上的文件重新命名进行存储或存储在其他位置。

答案：√11.>( ) 已经存储过的文件，再存储时，不再出现“保存文件”对话框，则仍按当前文件存储。

答案：√12.>( ) 计算机绘图中的“视图缩放” 命令，改变了图形在屏幕上显示的视觉效果，也改变了原图形的实际大小。

答案：×13.>( ) CAD绘图软件的显示命令与绘图、编辑命令不同，用任何显示命令都不影响图形中原有实体之间的相对位置关系。

答案：√14.>( ) “打开文件”就是调出并打开一个已存储过的图形文件。
