伺服是由3个反馈系统构成：位置环、速度环、电流环，越是内侧的环，越需要提高其响应性，不遵守该原则，则会产生偏差和震动。
由于电流环是最内侧的环，以确保了其充分的响应性，所以我们只需要调整位置环和速度环即可。
调整的主要参数是：位置环增益、速度环增益、速度积分时间常数。
位置环增益是决定对指令位置跟随性的参数。
与工件表面的优劣有密切关系，仅在驱动器工作在位置方式时有效，当伺服电机停止运行时，增加位置环比例增益，能提高伺服电机的刚性，
精心整理
为了保证系统稳定的工作，应该调整速度环积分时间常数。
调整的原则是，负载惯量折算到电机轴上的值与电机转子惯量的倍数越大，速度环积分时间常数的值应增加越大。
速度环积分时间常数的提高，需相应的提高速度环比例增益，以提高速度环的响应时间。
这二个参数的调整，是一个反复的过程，需要对负载准确的认识与经验。
精心整理。
伺服电机速度环位置环扭矩环的控制原理Pleasure Group Office【T985AB-B866SYT-B182C-BS682T-STT18】运动伺服一般都是三环控制系统，从内到外依次是电流环、速度环、位置环。
1、电流环：电流环的输入是速度环PID调节后的那个输出，电流环的输入值和电流环的反馈值进行比较后的差值在电流环内做PID调节输出给电机，“电流环的输出”就是电机的每相的相电流，“电流环的反馈”不是编码器的反馈而是在驱动器内部安装在每相的霍尔元件（磁场感应变为电流电压信号）反馈给电流环的。
电流环就是控制电机转矩的，所以在转矩模式下驱动器的运算最小，动态响应最快。
任何模式都必须使用电流环，电流环是控制的根本，在系统进行速度和位置控制的同时系统也在进行电流/转矩的控制以达到对速度和位置的相应控制。
2、速度环：速度环的输入就是位置环PID调节后的输出以及位置设定的前馈值，速度环输入值和速度环反馈值进行比较后的差值在速度环做PID调节（主要是比例增益和积分处理）后输出到电流环。
速度环的反馈来自于编码器的反馈后的值经过“速度运算器”得到的。
速度环控制包含了速度环和电流环。
3、位置环：位置环的输入就是外部的脉冲，外部的脉冲经过平滑滤波处理和电子齿轮计算后作为“位置环的设定”，位置环输入值和来自编码器反馈的脉冲信号经过偏差计数器的计算后的数值在经过位置环的PID 调节（比例增益调节，无积分微分调节）后输出和位置给定的前馈值的和构成速度环的给定。
位置环的反馈也来自于编码器。
位置控制模式下系统进行了3个环的运算，系统运算量大，动态响应速度最慢。
编码器安装于伺服电机尾部，它和电流环没有任何联系，他采样来自于电机的转动而不是电机电流，和电流环的输入、输出、反馈没有任何联系。
而电流环是在驱动器内部形成的，即使没有电机，只要在每相上安装模拟负载（例如电灯泡）电流环就能形成反馈工作。
三种控制模式位置控制：通过外部输入的脉冲的频率来确定转动速度的大小，通过脉冲的数量来确定转动的角度，也有些伺服可以通过通讯方式直接对速度和位移进行赋值。

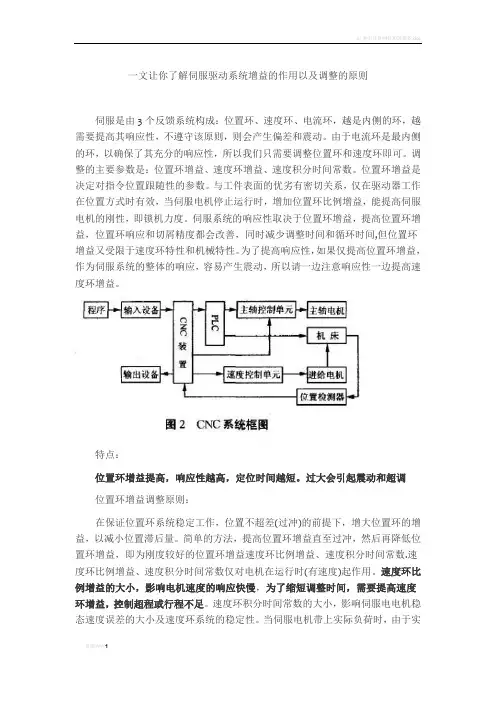

一文让你了解伺服驱动系统增益的作用以及调整的原则伺服是由3个反馈系统构成：位置环、速度环、电流环，越是内侧的环，越需要提高其响应性，不遵守该原则，则会产生偏差和震动。
由于电流环是最内侧的环，以确保了其充分的响应性，所以我们只需要调整位置环和速度环即可。
调整的主要参数是：位置环增益、速度环增益、速度积分时间常数。
位置环增益是决定对指令位置跟随性的参数。
与工件表面的优劣有密切关系，仅在驱动器工作在位置方式时有效，当伺服电机停止运行时，增加位置环比例增益，能提高伺服电机的刚性，即锁机力度。
伺服系统的响应性取决于位置环增益，提高位置环增益，位置环响应和切屑精度都会改善，同时减少调整时间和循环时间,但位置环增益又受限于速度环特性和机械特性。
为了提高响应性，如果仅提高位置环增益，作为伺服系统的整体的响应，容易产生震动，所以请一边注意响应性一边提高速度环增益。
特点：位置环增益提高，响应性越高，定位时间越短。
过大会引起震动和超调位置环增益调整原则：在保证位置环系统稳定工作，位置不超差(过冲)的前提下，增大位置环的增益，以减小位置滞后量。
简单的方法，提高位置环增益直至过冲，然后再降低位置环增益，即为刚度较好的位置环增益速度环比例增益、速度积分时间常数.速度环比例增益、速度积分时间常数仅对电机在运行时(有速度)起作用。
速度环比例增益的大小，影响电机速度的响应快慢，为了缩短调整时间，需要提高速度环增益，控制超程或行程不足。
速度环积分时间常数的大小，影响伺服电电机稳态速度误差的大小及速度环系统的稳定性。
当伺服电机带上实际负荷时，由于实际负载转矩和负载惯量与缺省参数值设置时并不相符，速度环的带宽会变窄，如果此时的速度环带宽满足需求，没有发生电机速度爬行或振荡等现象，可以不调整速度环的比例增益及积分时间常数。
如果实际负荷使电机工作不稳定，发生爬行或振荡现象，或者现有的速度环带宽不理想，则需要对速度环的比例增益、积分时间常数进行调整。
运动伺服一般都是三环控制系统，从内到外依次是电流环、速度环、位置环。
1、电流环：电流环的输入是速度环 PID 调节后的那个输出，电流环的输入值和电流环的反馈值进行比较后的差值在电流环内做 PID 调节输出给电机，“电流环的输出”就是电机的每相的相电流，“电流环的反馈”不是编码器的反馈而是在驱动器内部安装在每相的霍尔元件（磁场感应变为电流电压信号）反馈给电流环的。
电流环就是控制电机转矩的，所以在转矩模式下驱动器的运算最小，动态响应最快。
任何模式都必须使用电流环，电流环是控制的根本，在系统进行速度和位置控制的同时系统也在进行电流/ 转矩的控制以达到对速度和位置的相应控制。
2、速度环：速度环的输入就是位置环PID 调节后的输出以及位置设定的前馈值，速度环输入值和速度环反馈值进行比较后的差值在速度环做PID 调节（主要是比例增益和积分处理）后输出到电流环。
速度环的反馈来自于编码器的反馈后的值经过“速度运算器”得到的。
速度环控制包含了速度环和电流环。
3、位置环：位置环的输入就是外部的脉冲，外部的脉冲经过平滑滤波处理和电子齿轮计算后作为“位置环的设定”，位置环输入值和来自编码器反馈的脉冲信号经过偏差计数器的计算后的数值在经过位置环的PID 调节（比例增益调节，无积分微分调节）后输出和位置给定的前馈值的和构成速度环的给定。
位置环的反馈也来自于编码器。
位置控制模式下系统进行了 3 个环的运算，系统运算量大，动态响应速度最慢。
编码器安装于伺服电机尾部，它和电流环没有任何联系，他采样来自于电机的转动而不是电机电流，和电流环的输入、输出、反馈没有任何联系。
而电流环是在驱动器内部形成的，即使没有电机，只要在每相上安装模拟负载（例如电灯泡）电流环就能形成反馈工作。
三种控制模式位置控制：通过外部输入的脉冲的频率来确定转动速度的大小，通过脉冲的数量来确定转动的角度，也有些伺服可以通过通讯方式直接对速度和位移进行赋值。
由于位置模式可以对速度和位置都有很严格的控制，所以一般应用于定位装置。
速度环增益和位置环增益
1、速度环增益：确定速度环响应性的参数。
由于速度环的响应性较低时会成为外侧位置环的延迟要素，因此会发生超调或者速度指令发生振动。
为此，在机械系统不发生振动的范围内，设定值越大，伺服系统越稳定，响应性越好。
2、位置环增益：伺服单元位置环的响应性由位置环增益决定。
位置环增益的设定越高，则响应性越高，定位时间越短。
一般来说，不能将位置环增益提高到超出机械系统固有振动数的范围。
位置环增益，控制电机的定位精度。
因此，要将位置环增益设定为较大值，需提高机器刚性并增大机器的固有振动数。
速度环积分时间常数：当增益过大，电机发生振动时，可以调节此参数，减少振动。
个人认为积分能消除静差，但在动态运行过程中却是一种不稳定源。
其影响跟负载大小成比例增长。
把积分比作小信号干扰源的话，负载可看做一个放大器，其放大倍数跟负载惯性成正比。
积分只有在低速（接近零速）时作用较明显，速度较大时其可能导致一些不稳定。
增益数值要调整适当太小会影响机床的动态精度还定位精度。
太大会造成电机异常响声。
在机床正常运转后最好对各个轴进行自动优化，水平高的话可以进行手动优化，这样效果更好。
