Allegro中导出Gerber文件和钻孔数据文件方法步骤

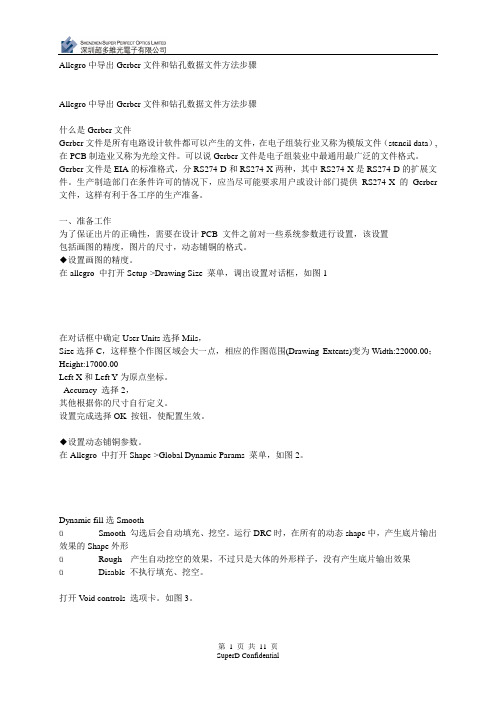

Allegro中导出Gerber文件和钻孔数据文件方法步骤--------------------------------------------------------------------------------Allegro中导出Gerber文件和钻孔数据文件方法步骤什么是Gerber文件Gerber文件是所有电路设计软件都可以产生的文件，在电子组装行业又称为模版文件（stencil data）,在PCB制造业又称为光绘文件。

可以说Gerber文件是电子组装业中最通用最广泛的文件格式。

Gerber文件是EIA的标准格式，分RS274-D和RS274-X两种，其中RS274-X是RS274-D的扩展文件。

生产制造部门在条件许可的情况下，应当尽可能要求用户或设计部门提供RS274-X的Gerber 文件，这样有利于各工序的生产准备。

一、准备工作为了保证出片的正确性，需要在设计PCB 文件之前对一些系统参数进行设置，该设置包括画图的精度，图片的尺寸，动态铺铜的格式。

◆设置画图的精度。

在allegro 中打开Setup->Drawing Size 菜单，调出设置对话框，如图1在对话框中确定User Units选择Mils，Size选择C，这样整个作图区域会大一点，相应的作图范围(Drawing Extents)变为Width:22000.00；Height:17000.00Left X和Left Y为原点坐标。

Accuracy 选择2，其他根据你的尺寸自行定义。

设置完成选择OK 按钮，使配置生效。

◆设置动态铺铜参数。

在Allegro 中打开Shape->Global Dynamic Params 菜单，如图2。

Dynamic fill选SmoothüSmooth 勾选后会自动填充、挖空。

运行DRC时，在所有的动态shape中，产生底片输出效果的Shape外形üRough 产生自动挖空的效果，不过只是大体的外形样子，没有产生底片输出效果üDisable 不执行填充、挖空。

Cadence allegro-光绘（Gerber）文件的设置与输出1.钻孔文件的设置输出1）提取钻孔表格manufacture-NC-①Drill customization合并相同的钻孔②Drill Legend钻孔表格的提取参数选项保持默认即可2）生成钻孔文件①.规则钻孔：Manufacture-NC-NC Drill参考下图设置，完成后点击“Drill”生成，后缀*.drl②不规则钻孔：Manufacture-NC-NC Route设置好后-点击“route”生成，后缀为.rou注意：不管板上有没有不规则钻孔，都建议操作一次,若没有，就不会生成该文件2.Gerber（光绘）参数的设置可以设置光绘区域输出：setup-Areas-Photoplot Outline-画个区域，不设置的话就输出整板区域1）manufacture-Artwork(/图标)-Film Control-Undefined line width（未定义的线宽）:6mil（0.15mm）Plot mode:Positive:正向；Negative：反向2）artwork参数设置设置钻孔精度format：5,5（英制），公制默认也行，要跟钻孔数据一致难点：清楚每个文件夹需要哪些subclass3）Gerber(光绘)文件的输出（*.art）设置好Gerber文件后，勾选要输出的对象，然后按图红色框Create Artwork,生成光绘文件（后缀为.art）若是无法生成Gerber文件，要按提示处理到没有错误。

把上述的制版输出文件+制表要求，整理到文件夹上发给板厂制版3.IPC 网表的输出（cam350网表比对，不一定输出，生产不需要）file-export-IPC 356-IPC version：IPC-D-356A-Export4.坐标文件的输出（单位为：mm）1）第一种方法(.txt)File-export-Placement-Export Placement2）第二种方式(推荐)Tools-Quick Reports-Component Report(或placed component repeport)-全选，复制-粘贴到Excel表格，再在表格整理即可5.Allegro PCB导出BOM单一般建议在orcad原理上导BOM单1）检查PCB无误后，菜单栏Tools->Quick Reports->Bill of Metrials Reports（也可保存为HTML文件，用Excel打开进行编辑整理）。

很多PCB厂家都没有装Allegro软件，所以你不能直接发.brd文件。

(很多PCB小厂连ProtelDXP也没有，只支持Protel99)什么是Gerber文件Gerber文件是所有电路设计软件都可以产生的文件，在电子组装行业又称为模版文件（stencil data）,在PCB制造业又称为光绘文件。

可以说Gerber文件是电子组装业中最通用最广泛的文件格式。

Gerber文件是EIA的标准格式，分RS274-D和RS274-X两种，其中RS274-X是RS274-D的扩展文件。

生产制造部门在条件许可的情况下，应当尽可能要求用户或设计部门提供RS274-X的Gerber文件，这样有利于各工序的生产准备。

一、准备工作为了保证出片的正确性，需要在设计PCB 文件之前对一些系统参数进行设置，该设置包括画图的精度，图片的尺寸，动态铺铜的格式。

◆设置画图的精度。

在allegro 中打开Setup->Drawing Size 菜单，调出设置对话框.(原文件名:1.JPG)在对话框中确定User Units选择Mils，Size选择C，这样整个作图区域会大一点，相应的作图范围(Drawing Extents)变为Width:22000.00；Height:17000.00 Left X和Left Y为原点坐标。

Accuracy 选择2，其他根据你的尺寸自行定义。

设置完成选择OK 按钮，使配置生效。

◆设置动态铺铜参数。

在Allegro 中打开Shape->Global Dynamic Params 菜单，如图2。

(原文件名:2.JPG)Dynamic fill选SmoothSmooth 勾选后会自动填充、挖空。

运行DRC时，在所有的动态shape中，产生底片输出效果的Shape外形Rough 产生自动挖空的效果，不过只是大体的外形样子，没有产生底片输出效果Disable 不执行填充、挖空。

打开Void controls 选项卡。

Allegro中导出Gerber文件和钻孔数据文件方法步骤（转）allegro资料2010-02-24 20:07:08 阅读1041 评论0 字号：大中小订阅Allegro中导出Gerber文件和钻孔数据文件方法步骤什么是Gerber文件Gerber文件是所有电路设计软件都可以产生的文件，在电子组装行业又称为模版文件（stencil data）,在PCB制造业又称为光绘文件。

可以说Gerber文件是电子组装业中最通用最广泛的文件格式。

Gerber文件是EIA的标准格式，分RS274-D和RS274-X两种，其中RS274-X 是RS274-D的扩展文件。

生产制造部门在条件许可的情况下，应当尽可能要求用户或设计部门提供RS274-X的Gerber文件，这样有利于各工序的生产准备。

一、准备工作为了保证出片的正确性，需要在设计PCB 文件之前对一些系统参数进行设置，该设置包括画图的精度，图片的尺寸，动态铺铜的格式。

◆设置画图的精度。

在allegro 中打开Setup->Drawing Size 菜单，调出设置对话框，如图1在对话框中确定User Units选择Mils，Size选择C，这样整个作图区域会大一点，相应的作图范围(Drawing Extents)变为Width:22000.00；Height:17000.00Left X和Left Y为原点坐标。

Accuracy 选择2，其他根据你的尺寸自行定义。

设置完成选择OK 按钮，使配置生效。

◆设置动态铺铜参数。

在Allegro 中打开Shape->Global Dynamic Params 菜单，如图2。

Dynamic fill选SmoothüSmooth 勾选后会自动填充、挖空。

运行DRC时，在所有的动态shape中，产生底片输出效果的Shape外形üRough 产生自动挖空的效果，不过只是大体的外形样子，没有产生底片输出效果üDisable 不执行填充、挖空。

CadenceAllegro16.6⽣成Gerber步骤⼀，⽣成钻孔⽂件1，maufacture-nc-nc parameters 按默认设置，output units ，如果是使⽤mils，就选english，如果是cm就选择metrix，点击close后⽣成nc_param.txt2.执⾏Manufacture→NC→NCDrill，如果有盲孔或埋孔，则Drilling中选择ByLayer，否则默认，点Drill⽣成*.drl⽂件，点击Viewlog可以查看⽇志信息。

3.不规则孔的钻孔⽂件⽣成：执⾏Manufacture→NC→NCRoute，默认设置，点击Route⽣成*.rou⽂件，点击Viewlog可以查看⽇志信息。

4.钻孔表及钻孔图的⽣成：执⾏Manufacture→NC→DrillLegend，如果有盲孔或埋孔，则Drilling中选择ByLayer，否则默认（单位为mil），点击OK⽣成*.dlt⽂件。

此时跟随⿏标会⽣成⼀个表格，将它放在PCB旁边；⼆，⽣成gerber⽂件1.设置Gerber⽂件参数2.切换到FilmControl选项卡，设置要输出的Gerber⽂件。

3.设置每个Gerber层的参数逐个选中每个Gerber，设置未定义线宽为6mil（0.1524mm），两层板输出都为正⽚Positive（多层板如果在层叠结构中若电源地设置了负⽚则对应层设置输出负⽚Negative），点击Selectall,选中所有要输出的Gerber层，再勾选Checkdatabasebeforeartwork选项，最后点击CreateArtwork，输出Gerber⽂件。

4.最终⽣成的Gerber⽂件在PCB⼯程⽂件夹⾥的gerber⽂件夹中Allegro中为Gerber⽂件设置独⽴的⽂件夹在Allegro软件中，⽣成的Gerber⽂件，数量较多，⽽且都保存在和PCB⼀样的⽂件夹中，不⼩⼼就会造成漏选、错选，很不⽅便。

很多PCB厂家都没有装Allegro软件，所以你不能直接发.brd文件。

(很多PCB小厂连ProtelDXP也没有，只支持Protel99)什么是Gerber文件Gerber文件是所有电路设计软件都可以产生的文件，在电子组装行业又称为模版文件（stencil data）,在PCB制造业又称为光绘文件。

可以说Gerber文件是电子组装业中最通用最广泛的文件格式。

Gerber文件是EIA的标准格式，分RS274-D和RS274-X两种，其中RS274-X是RS274-D的扩展文件。

生产制造部门在条件许可的情况下，应当尽可能要求用户或设计部门提供RS274-X的Gerber文件，这样有利于各工序的生产准备。

一、准备工作为了保证出片的正确性，需要在设计PCB 文件之前对一些系统参数进行设置，该设置包括画图的精度，图片的尺寸，动态铺铜的格式。

◆设置画图的精度。

在allegro 中打开Setup->Drawing Size 菜单，调出设置对话框.(原文件名:在对话框中确定User Units选择Mils，Size选择C，这样整个作图区域会大一点，相应的作图范围(Drawing Extents)变为Width:；Height:Left X和Left Y为原点坐标。

Accuracy 选择2，其他根据你的尺寸自行定义。

设置完成选择OK 按钮，使配置生效。

◆设置动态铺铜参数。

在Allegro 中打开Shape->Global Dynamic Params 菜单，如图2。

(原文件名:Dynamic fill选SmoothSmooth 勾选后会自动填充、挖空。

运行DRC时，在所有的动态shape中，产生底片输出效果的Shape外形Rough 产生自动挖空的效果，不过只是大体的外形样子，没有产生底片输出效果Disable 不执行填充、挖空。

打开Void controls 选项卡。

如图3。

(原文件名:选择Artwork format 要与出片格式一致。

ALLEGRO导出GERBER 教程！allegro导出gerber文件1．在导出gerber文件之前，要先对图纸的参数、层叠结构、铺铜皮的参数、DRC的状态报告进行统一检查，只有设置的参数对了，才能进行gerber文件的输出。

2．DesignParameters检查A）在Setup里面选择的单位要与Gerber中设置的单位保持一致，精度也是。

B）为了保证Gerber中所见即所得，在Display选项卡的把如图的三项选上：3 铺铜参数检查A）选择Shape，打开如下对话框：C）点击图中红色方框内的按钮，会自动填充、挖空动态铜皮。

D）在Void Control选项卡中，选择Artwork format要与Gerber中的格式一致，如下图：1. 层叠结构检查A）选择Setup-cross-section命令，弹出layout cross section窗口，如下图B）对层的结构、叠层的厚度、叠层的正负片、介电常数进行检查。

5．Status窗口DRC检查A）选择Display-Status命令，弹出下图B）DRC Check，在导出Gerber之前，必须先进行DRC检查，点击下面一个红色方框中的按钮进行DRC检查。

C）点击上面一个红色方框中的Smooth按钮，检查动态铜皮，如果这个按钮是灰色的，说明铜皮没有问题。

1. Database CheckA）点击Tools-Database Check命令，打开DB-Doctor窗口，如下图B）勾选上图中三个方框中的选项，单击右侧的Check按钮进行错误检查。

1. 设置输出文件的文件夹和路径A）选择Setup-User Preferences Editor命令，打开对话框，如下图B）选择左侧红色方框中的Output_dir，然后在右侧红色方框对于的选项方框内输入导出的Gerber文件夹名称。

C）然后再在左侧方框中选择Temp_file，然后在入下图的红色方框的temp选项中输入Gerber的导出路径。

Allegro17.2导出Gerber文件步骤-ThreeStone1.检查PCB状态执行Display->Status，如下图所示要保证标红框的部分无错误，对于DRC黄色的部分，要仔细排查是什么错误，根据设计是否允许，然后再决定是否忽略这些错误2.确保铜皮更新执行Shape->Global Dynamic Shape Parameters，在Shape Fill栏下执行Force Update在Void controls栏下，做如下选择3.Database Check检查Tools->DataBase Check然后点击Viewlog查看是否有错误，若有错误，需要进行排查，排查完成后，重新进行此步骤的检验，如下图所示4.设置输出文件的文件夹及路径Setup->User Preferences Editor,设置入下，表示所产生的文件将放在Gerber的文件夹下。

在设置的目录中。

5.生成钻孔数据5.1.钻孔参数设置选择Manufacture—>NC—>NC Parameter；上述除了Format和Output units根据需求设置外，其它保持默认即可，点击Close则生成了nc_param.txt（文件1）5.2.自动生成钻孔图形选择Manufacture—>NC—>NC Customization；单击上述图中的Auto generate symbols按钮后，Allegro会自动为当前电路板的钻孔分配符号和图形。

然后单击Library drill report弹出对应对话框，对话框中可以查看所有钻孔的焊盘信息，单击Write report file即可输出文件“library_drill.rpt”。

（文件2）5.3.放置钻孔图和钻孔表1)选择Display->Color/Visibility,按照如下步骤操作2)Manufacture—>NC—>NC Drill Legend将鼠标移动到合适位置，单击鼠标左键可生成的电路板所有的钻孔表文件，然后点击File->ViewLog查看是否存在错误或警告，徐查看原因。
