起动机的构造

第三章起动机概述一、发动机起动方式发动机靠外力起动，常用起动方式有：1、人力起动（手摇或绳拉，小功率发动机）2、电力起动机起动（简称起动机起动，电动机带动，现代汽车发动机广泛应用）3、汽油机起动（小型汽油机带动，大功率柴油机）4、压缩空气起动（压缩空气冲入气缸，大型柴油机组如轮船、电站）二、起动机功用、组成与工作过程电力起动机简称起动机。

1、起动机功用：起动发动机（将蓄电池的电能转换为机械能-电磁转矩，驱动发动机飞轮旋转）。

2、起动机组成：一般由三部分组成（1）直流电动机：产生转矩。

普遍采用串激（励）式直流电动机。

（2）传动机构（啮合机构）：传递动力和切断动力（起动时将起动机转矩传给发动机曲轴，起动后断开发动机向发电机的逆向动力传递）。

（3）控制装臵（操纵机构）：控制起动机驱动齿轮与发动机飞轮的啮合与分离以及电动机电路的通断（对于某些汽油发动机还兼有短路点火线圈附加电阻的作用）。

三、起动机的种类1、起动机分类随着起动机结构与性能的不断发展，出现了多种结构型式。

（1）按总体结构①普通起动机：无特殊结构和装臵（电磁式电动机即磁场由电产生，起动机与驱动齿轮之间直接通过单向离合器传动即传动机构无减速装臵）。

汽车起动机普遍使用。

如EQ1090配用的QD124、QD1212型，CA1090配用的QD1215型和桑塔纳轿车配用的QD1225型起动机。

②永磁起动机：以永久磁铁作磁极，取消磁场线圈。

结构简化、体积小、重量轻。

近年出现的新型起动机。

③减速起动机：在起动机与驱动齿轮之间增设了一组减速齿轮，即传动机构设有减速装臵。

具有结构尺寸小、重量轻、起动可靠等优点（可采用小型高速、低转矩电动机，质量和体积比普通起动机减小30%-35%），在轿车上的应用日渐增多。

（3）按传动机构驱动齿轮啮入方式①惯性啮合式：依靠驱动齿轮自身旋转的惯性力啮入飞轮齿环。

结构简单，但工作可靠性较差，现很少采用。

②电枢移动式（电磁啮合式）：靠磁极产生的电磁力使电枢作轴向移动，带动固定在电枢轴上的驱动齿轮啮入飞轮齿环。

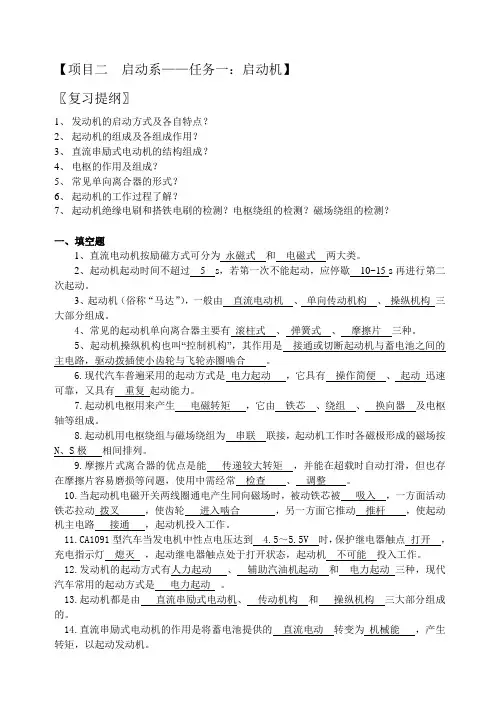

【项目二启动系——任务一：启动机】〖复习提纲〗1、发动机的启动方式及各自特点？2、起动机的组成及各组成作用？3、直流串励式电动机的结构组成？4、电枢的作用及组成？5、常见单向离合器的形式？6、起动机的工作过程了解？7、起动机绝缘电刷和搭铁电刷的检测？电枢绕组的检测？磁场绕组的检测？一、填空题1、直流电动机按励磁方式可分为永磁式和电磁式两大类。

2、起动机起动时间不超过 5 s，若第一次不能起动，应停歇10~15 s再进行第二次起动。

3、起动机（俗称“马达”），一般由直流电动机、单向传动机构、操纵机构三大部分组成。

4、常见的起动机单向离合器主要有滚柱式、弹簧式、摩擦片三种。

5、起动机操纵机构也叫“控制机构”，其作用是接通或切断起动机与蓄电池之间的主电路，驱动拨插使小齿轮与飞轮赤圈啮合。

6.现代汽车普遍采用的起动方式是电力起动，它具有操作简便、起动迅速可靠，又具有重复起动能力。

7.起动机电枢用来产生电磁转矩，它由铁芯、绕组、换向器及电枢轴等组成。

8.起动机用电枢绕组与磁场绕组为串联联接，起动机工作时各磁极形成的磁场按N、S极相间排列。

9.摩擦片式离合器的优点是能传递较大转矩，并能在超载时自动打滑，但也存在摩擦片容易磨损等问题，使用中需经常检查、调整。

10.当起动机电磁开关两线圈通电产生同向磁场时，被动铁芯被吸入，一方面活动铁芯拉动拨叉，使齿轮进入啮合，另一方面它推动推杆，使起动机主电路接通，起动机投入工作。

11.CA1091型汽车当发电机中性点电压达到 4.5～5.5V 时，保护继电器触点打开，充电指示灯熄灭，起动继电器触点处于打开状态，起动机不可能投入工作。

12.发动机的起动方式有人力起动、辅助汽油机起动和电力起动三种，现代汽车常用的起动方式是电力起动。

13.起动机都是由直流串励式电动机、传动机构和操纵机构三大部分组成的。

14.直流串励式电动机的作用是将蓄电池提供的直流电动转变为机械能，产生转矩，以起动发动机。

起动系统的构造与识别一、起动系统的组成现代汽车发动机的启动普遍采用电磁控制式起动系统来完成。

电磁控制式起动系统是由起动机、起动继电器和点火起动开关等组成。

起动机由直流电动机、传动装置和控制装置三部分组成。

直流电动机是以蓄电池为动力电源，电源动力在点火启动开关和电磁开关的控制下，通过传动装置将转矩传递给发动机。

二、起动机的类型起动机是起动系统核心装置，其技术状态好坏，直接影响汽车的机动性。

汽车用起动机种类繁多，其分类方法如下：1．按总体结构不同，起动机可分为：①普通起动机：无特殊结构和装置，如东风EQ2102型汽车配用的24V 4.5kW起动机、解放CA1121J型汽车配用的QD261型、24V5kW起动机以及桑塔纳轿车配用的QD1225型等起动机均为普通起动机。

②永磁起动机：电动机磁极用永磁材料(铁氧体或钕铁硼等)制成。

如切诺基吉普车和奥迪100型轿车配用的起动机。

③减速起动机：传动机构设有减速装置的起动机。

电动机可采用高速、小型、低转矩电动机，质量和体积比普通起动机可减小30％～35％。

如切诺基吉普车配用的DW1.4型永磁式减速型起动机以及南京依维柯采用的QDJ1317型12V2.5kW起动机。

2．按传动机构啮入方式不同，起动机可分为：①强制啮合式：依靠电磁力拉动杠杆机构，拨动驱动齿轮强制啮入飞轮齿圈。

工作可靠性高，现代汽车广泛采用。

②电枢移动式：依靠磁极磁通的电磁力使电枢产生轴向移动，从而将驱动齿轮啮入飞轮齿圈。

结构比较复杂，东欧国家采用较多，如太脱拉T111、T138、斯柯达706Ｒ、却贝尔D250、D420、D450等汽车。

③齿轮移动式：依靠电磁开关推动电枢轴孔内的啮合推杆，使驱动齿轮啮入飞轮齿圈。

如延安SX1290型汽车采用的QD2608、QD2745型24V5.5kW起动机。

三、起动机的型号1．起动机的型号根据我国汽车行业推荐标准QC／T73－1993《汽车电气设备产品型号编制方法》规定，汽车起动机的型号组成如下：产品代号(1)产品代号：有QD、QDJ、QDY三种，分别表示普通起动机、减速起动机、永磁起动机或永磁减速起动机。

汽车启动马达的原理[图片]第一章起动机发动机需要外力起动,常见的起动方式分1.人力起动,简单不方便,用于农用车2.辅助汽油机起动,常用于大型的柴油机3.电力起动机起动,起动迅速,可重复使用,广泛使用起动机的作用:将蓄电池的电能转化为机械能,驱动发动机飞轮旋转实现发动机的起动.第一节起动机的结构及类型一起动机的构造电力起动机通常由三部分组成直流串励式电动机: 产生转矩,将蓄电池输入的电能转换为机械机传动机构(啮合机构):在发动机起动时,使起动机的驱动齿轮啮合入飞轮齿圈,将起动机转矩传给发动机曲轴。

在发动机起动后,使起动机自动脱开齿圈。

电磁开关：起动机的控制装置，控制电路的通断。

(一) 直流串电动机由电枢、换向器、磁极、电刷、轴承和外壳组成。

1）电枢：电枢轴电枢铁心：由硅钢片叠压而成，用花键固定在电枢轴上电枢绕组：采用较粗的矩形裸铜线。

为了防止相互短路，铜线之间用绝缘纸或绝缘漆隔开换向器：将电流引入电枢绕组，并使不同磁极下的导线中的电流方向保持不变。

换向器：铜片（导体）云母片（绝缘体）云母片低于铜片：避免铜片磨损后云母片外凸而造成电刷与换向器接触不良。

云母片高于铜片：防止电刷粉末落入铜片之间的槽中而造成短路。

2）磁极：建立磁场：一般采用4个（2对）磁极，大功率起动机采用6个磁极，必须两两相对。

3）电刷组件：材料：铜粉：80％增强导电性石墨：20％增加润滑性作用：将电源电压加在与换向器连接的电枢绕组上。

电刷：绝缘电刷，搭铁电刷两种。

4）轴承：轴承要承受冲击性载荷。

应采用青铜石墨轴承或铁基含油轴承。

二、直流串励式电动机的工作原理直流电动机是将电能转化成机械能的设备。

以安培定律为基础，即通电导体在磁场中的电场力作用。

第二节起动机的工作原理汽车起动机的控制装置包括电磁开关、起动继电器和点火起动开关灯部件，其中电磁开关于起动机制作在一起。

一、电磁开关1.电磁开关结构特点电磁开关主要由电磁铁机构和电动机开关两部分组成。

汽车起动机的工作原理一、概述1．启动机功用汽车发动机是靠外力启动的，必须依靠外力使曲轴旋转，并要求曲轴的旋转达到一定的转速，才能启动内燃机。

汽车发动机常用的启动方式有人力启动和电力启动机启动两种。

人力启动(手摇)最简单，但劳动强度大，且不安全，目前只作为后备启动方式。

电力启动机启动具有操作方便、启动迅速可靠、有重复启动能力等特点，因而被广泛采用。

用于启动内燃机的电动机及附属装置，叫作启动装置o- 2．对启动电动机的基本要求(1)必须有足够的转矩和转速转矩和转速是对电动机最主要的要求，因为：1)要带动发动机旋转，必须克服发动机的阻力矩。

发动机的阻力矩与发动机的工作容积、汽缸数、压缩比等有关。

对于构造一定的发动机来说，当温度降低时，润滑油的黏度增大，阻力矩显著增加；在启动加速过程中，还要克服各运动机件的惯性力，故启动电动机必须具备足够的转矩。

’2)要保证启动发动机除具备足够转矩外，还必须使发动机的转速升至一定程度。

因为转速过低时，对于化油器式发动机来说．化油器中的气流速度过低，低压程度过．小，汽油不易喷出，也不易雾化，造成混合气过稀，发动机便不能发动。

当温度较低(在冬天)时，雾化条件变坏，混合气变得更稀，启动更加因难。

一般要求化油器发动机的启动转速应在40,．-50转／分以上。

(2)转矩应能随转速的升高而降低因为在启动之初，曲轴由静止开始转动时，机’件作加速度运动须克服很大的静止惯性力，同时各摩擦部分处于半干摩擦状态，摩擦阻力较大，这时需要较大的启动转矩，才能带动发动机转动，并使转速很快升高，但随着曲轴转速升高，加速阻力减小，油膜也逐渐形成，所需的转矩相应减小，而当曲轴转速升至启动转速，发动机一旦发动后．自己就能够独立工作，就不需要电动机带着转动了。

所以，希望转矩能随着转速的升高而降低。

3．启动机的组成与分类(1)启动机的组成电力启动机都是由直流串励式电动机、传动机构和控制装置三大部分组成(见图1)。

起动机控制机构的组成及工作过程汽车用起动机由直流电动机、传动机构、控制装置三部分组成。

发动机的起动性能评价指标有：起动转矩、最低起动转速、起动功率、起动极限温度。

直流电动机的励磁：串励式。

作用：将蓄电池输入的电能转换为机械能产生转矩。

包含主要部件有:定子、转子、电刷、前盖、后盖等。

传动机构作用：发动机起动时，使起动机的驱动齿轮和发动机飞轮齿环啮合，将电动机的转矩传给发动机曲轴；发动机起动后，自动切断动力传递。

主要构件有单向（超越离合）器；汽车上广泛使用电磁式控制装置（电磁开关）。

主要作用：接通和断开电动机与蓄电池之间的电路。

同时还能接入和切断点火线圈的附加电阻。

起动机的产品代号：QD表示起动机；QDJ表示减速起动机；QDY表示永磁型起动机（包括永磁减速型起动机）。

起动机的控制机构由电磁开关、拨叉等组成。

起动机控制机构也叫“操纵机构”。

下面介绍广泛使用的电磁操纵强制啮合式起动机控制机构的组成和工作过程。

一、组成电磁操纵式起动机电路原理图及符号如图3—17所示。

控制机构由电磁开关、拨叉等组成，电磁开关由吸拉线圈、保持线圈、活动铁心、固定铁心、主开关接触盘及复位弹簧等组成。

其中吸拉线圈与电动机串联，保持线圈与电动机并联。

活动铁心可驱动拨叉运动．又可推动接触盘推杆二、工作过程控制机构作用过程如下：（1）起动机不工作时，驱动齿轮处于与飞轮齿轮脱开啮合位置，电磁开关中的接触盘与各接触点分开。

（2）将起动开关接通时，蓄电池经起动控制电路向起动机电磁开关通电，其电流回路为：此时，吸拉线圈和保持线圈磁场方向相同。

活动铁心在电磁力作用下克服复位弹簧的弹力向内移动，压动推杆使起动机主开关接触盘与接触点靠近，与此同时带动拨叉将驱动小齿轮推向啮合；当驱动小齿轮与飞轮齿圈接近完全啮合时，接触盘已将接触点接通，起动机主电路接通，直流电动机产生强大转矩通过接合状态的单向离合器传给发动机飞轮齿圈。

主开关接通后，吸拉线圈被主开关短路，电流消失，活动铁心在保持线圈电磁力作用下保持在吸合位置。
