SolidWorks中的草图与外形特征设计技巧SolidWorks是一款用于三维建模和CAD设计的先进软件。
它在工程设计领域得到了广泛的应用，其中草图和外形特征设计是SolidWorks中最基础和关键的技巧之一。
本文将介绍一些SolidWorks草图和外形特征设计的技巧，帮助读者更好地掌握这些功能。
一、SolidWorks草图设计技巧1. 使用草图工具：SolidWorks提供了各种各样的草图工具，包括线段、圆、弧、多边形等。
在进行草图设计时，可以灵活运用这些工具进行绘制。
2. 使用约束关系：在进行草图设计时，约束关系是非常重要的。
通过给草图中的元素添加约束关系，可以使整个草图更加稳定和准确。
SolidWorks提供了各种不同的约束关系，如水平、垂直、对称、距离、角度等，可以根据具体需求选择合适的约束关系。
3. 使用草图图形是最基本和简单的设计元素，但也可以通过斜线、曲线和圆弧等方式来创建更复杂的形状。
这些额外的图形工具使设计师能够在设计过程中更灵活地创建所需的几何形状。
4. 使用草图工具的参数：SolidWorks允许用户设置草图元素的参数，如长度、半径、角度等。
通过这些参数，可以精确控制草图中元素的大小和形状，从而满足设计要求。
二、SolidWorks外形特征设计技巧1. 利用草图来创建外形特征：在SolidWorks中，草图可以被用来创建各种外形特征，如挤压、旋转、倒角、镜像等。
通过在草图上创建适当的几何形状，并应用相应的操作，可以快速而准确地实现所需的外形特征。
2. 使用实体建模工具：SolidWorks提供了强大的实体建模工具，如拉伸、剪切、填充体等。
这些工具可以让设计师在外形特征的创建过程中更加自由地操作和调整。
例如，通过拉伸操作可以将草图或实体外形在某个方向上延伸，从而创建出所需的外形特征。
3. 使用特征操作：SolidWorks中的特征操作功能非常强大，可以用于创建和编辑各种复杂的外形特征。

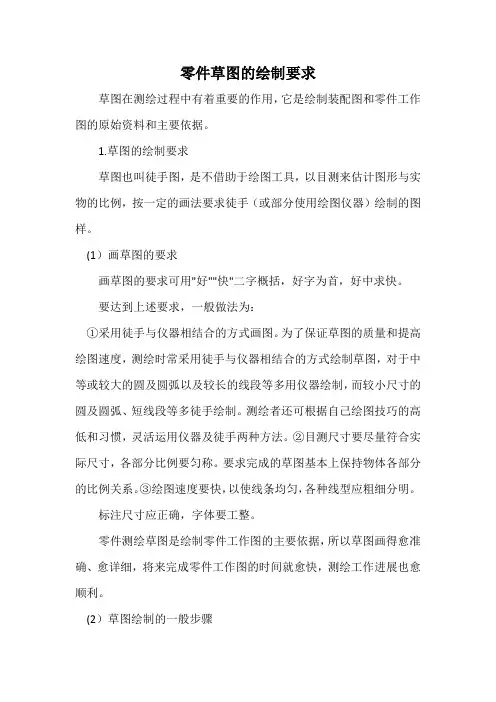

零件草图的绘制要求草图在测绘过程中有着重要的作用，它是绘制装配图和零件工作图的原始资料和主要依据。
1.草图的绘制要求草图也叫徒手图，是不借助于绘图工具，以目测来估计图形与实物的比例，按一定的画法要求徒手（或部分使用绘图仪器）绘制的图样。
(1）画草图的要求画草图的要求可用"好""快"二字概括，好字为首，好中求快。
要达到上述要求，一般做法为：①采用徒手与仪器相结合的方式画图。
为了保证草图的质量和提高绘图速度，测绘时常采用徒手与仪器相结合的方式绘制草图，对于中等或较大的圆及圆弧以及较长的线段等多用仪器绘制，而较小尺寸的圆及圆弧、短线段等多徒手绘制。
测绘者还可根据自己绘图技巧的高低和习惯，灵活运用仪器及徒手两种方法。
②目测尺寸要尽量符合实际尺寸，各部分比例要匀称。
要求完成的草图基本上保持物体各部分的比例关系。
③绘图速度要快，以使线条均匀，各种线型应粗细分明。
标注尺寸应正确，字体要工整。
零件测绘草图是绘制零件工作图的主要依据，所以草图画得愈准确、愈详细，将来完成零件工作图的时间就愈快，测绘工作进展也愈顺利。
(2）草图绘制的一般步骤①在着手画零件草图之前，应对零件进行详细分析，分析的内容如下。
a ．了解零件的名称和用途。
b ．判定零件是由什么材料制成的。
c ．对零件进行结构分析。
从设计角度分析零件各部分的结构、各表面的作用，进而弄清零件由哪些基本形体构成，零件装在何处，作用如何，与相邻零件是怎样连接的，与其他零件的位置和尺寸关系如何。
这些工作对破旧、磨损和带有某些缺陷的零件的测绘尤为重要。
只有在分析的基础上，才能完整、清晰、简便地表达它们的结构形状，并且完整、合理、清晰地标注出它们的尺寸。
d ．对零件进行工艺分析。
工艺分析是对所测绘零件的材料进行初步鉴定并确定加工制造方法。
因为加工制造的方法不同，其结构形状亦将有所不同，也必然影响到图样的表达。
例如：铸造的零件应该具有铸造圆角、起模斜度、壁厚均匀等铸造工艺特征；而车削的零件在轴肩处则具有加工圆角、砂轮越程槽、退刀槽及倒角等其他工艺要求。

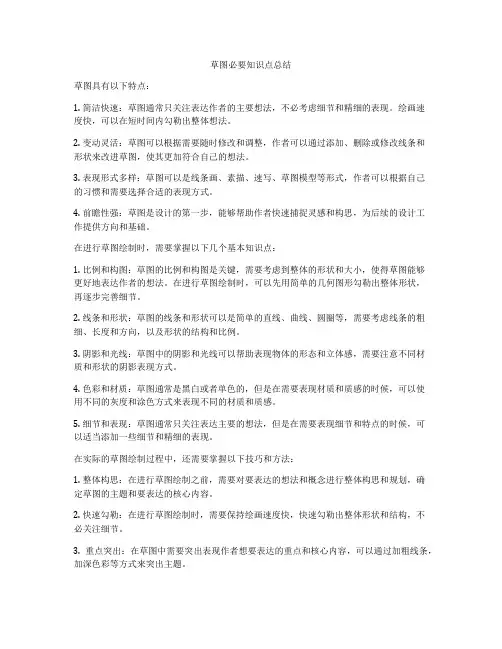

草图必要知识点总结草图具有以下特点：1. 简洁快速：草图通常只关注表达作者的主要想法，不必考虑细节和精细的表现。
绘画速度快，可以在短时间内勾勒出整体想法。
2. 变动灵活：草图可以根据需要随时修改和调整，作者可以通过添加、删除或修改线条和形状来改进草图，使其更加符合自己的想法。
3. 表现形式多样：草图可以是线条画、素描、速写、草图模型等形式，作者可以根据自己的习惯和需要选择合适的表现方式。
4. 前瞻性强：草图是设计的第一步，能够帮助作者快速捕捉灵感和构思，为后续的设计工作提供方向和基础。
在进行草图绘制时，需要掌握以下几个基本知识点：1. 比例和构图：草图的比例和构图是关键，需要考虑到整体的形状和大小，使得草图能够更好地表达作者的想法。
在进行草图绘制时，可以先用简单的几何图形勾勒出整体形状，再逐步完善细节。
2. 线条和形状：草图的线条和形状可以是简单的直线、曲线、圆圈等，需要考虑线条的粗细、长度和方向，以及形状的结构和比例。
3. 阴影和光线：草图中的阴影和光线可以帮助表现物体的形态和立体感，需要注意不同材质和形状的阴影表现方式。
4. 色彩和材质：草图通常是黑白或者单色的，但是在需要表现材质和质感的时候，可以使用不同的灰度和涂色方式来表现不同的材质和质感。
5. 细节和表现：草图通常只关注表达主要的想法，但是在需要表现细节和特点的时候，可以适当添加一些细节和精细的表现。
在实际的草图绘制过程中，还需要掌握以下技巧和方法：1. 整体构思：在进行草图绘制之前，需要对要表达的想法和概念进行整体构思和规划，确定草图的主题和要表达的核心内容。
2. 快速勾勒：在进行草图绘制时，需要保持绘画速度快，快速勾勒出整体形状和结构，不必关注细节。
3. 重点突出：在草图中需要突出表现作者想要表达的重点和核心内容，可以通过加粗线条，加深色彩等方式来突出主题。
4. 灵活调整：草图可以随时调整和修改，需要根据需要随时进行调整和完善，使得草图能够更好地表达作者的想法。
PROE教材三维建模协会浙江工业大学目录第一章草绘1.1 草绘工作界面----------------------------------------------------------51.1.1 进入草绘工作界------------------------------------------------51.1.2 草绘工具---------------------------------------------------------61.2 草绘综合范例----------------------------------------------------------6第二章零件建模的草绘特征2.1 拉伸特征----------------------------------------------------------------102.2 旋转特征--------------------------------------------------------------102.3 扫描特征--------------------------------------------------------------112.4 混合特征--------------------------------------------------------------162.4.1 平行混合----------------------------------------------------17 第三章零件建模的放置特征3.1 孔特征-------------------------------------------------------------------213.1.1 孔的定位方式-------------------------------------------------213.1.2 简单孔-----------------------------------------------------------233.1.3 草绘孔------------------------------------------------------------233.2 圆角特征--------------------------------------------------------------253.3 倒角特征--------------------------------------------------------------263.4 抽壳特征--------------------------------------------------------------273.5 筋特征-----------------------------------------------------------------28第四章基准特征4.1 基准平面-----------------------------------------------------------------28 4.2 基准轴-------------------------------------------------------------------30 4.3 基准点-------------------------------------------------------------------324.3.1 基准点-----------------------------------------------------------334.3.2 草绘基准点-----------------------------------------------------334.3.3 偏移坐标基准点-----------------------------------------------36 4.4 基准曲线----------------------------------------------------------------37 4.5 坐标系-------------------------------------------------------------------39第五章高级特征5.1 螺旋扫描----------------------------------------------------------------42 5.2 扫描混合----------------------------------------------------------------43 5.3 可变截面扫描----------------------------------------------------------44第六章编辑特征6.1 特征复制----------------------------------------------------------------466.1.1 新参考方式复制-----------------------------------------------466.1.2 相同参考方式复制--------------------------------------------486.1.3 镜像方式复制--------------------------------------------------486.1.4 移动方式复制--------------------------------------------------49 6.2 阵列特征----------------------------------------------------------------506.2.1 尺寸阵列--------------------------------------------------------506.2.2 方向阵列--------------------------------------------------------516.2.3 轴阵列------------------------------------------------------------526.2.4 表阵列-----------------------------------------------------------546.2.5 参照阵列--------------------------------------------------------556.2.6 填充阵列--------------------------------------------------------556.2.7 曲线阵列--------------------------------------------------------57 §第六章Pro/E工程图§6-1 工程图的基本操作------------------------------------------------57§6-2 Pro/E环境变量的设置--------------------------------------------58§6-3 图框格式与标题栏------------------------------------------------61§6-4 工程图详细操作----------------------------------------------------62第一章草绘1.1 草绘工作界面1.1.1 进入草绘工作界面单击工具栏中的新建文件按钮，或单击菜单【文件】→【新建】选项，在弹出的〖新建〗对话框中选择“草绘”类型，在〖名称〗栏输入草绘图名称，如“sk1”（或接受系统默认的文件名），如图3-1所示。
绘制零件草图的一般步骤一、徒手画草图的方法徒手图也称草图，是不借助绘图工具用目测形状及大小徒手绘制的图样。
在机器测绘、讨论设计方案、技术交流、现场参观时，受现场或时间限制，通常只绘制草图。
画草图的铅笔比用仪器画图的铅笔软一号，削成圆锥形，画粗实线要秃些，画细实线可尖些。
要画好草图，必须掌握徒手绘制各种线条的基本手法。
下图分为圆、圆角、椭圆及圆弧连接的草图画法。
图1二、绘制零件草图的一般步骤1、了解和分析测绘对象首先应了解零件的名称、材料以及它在机器（或部件）中的位置、作用和与相邻零件的关系，然后对零件的内外结构进行分析。
以阀盖为例，见下图阀盖（球阀的阀盖）属于盘盖类零件，主要在车床上加工。
左端有外螺纹M36×2连接管道；右端有75×74的方形凸缘，它与阀体的凸缘相结合，钻有4×Φ14的圆柱孔，以便与阀体连接时，安装四个螺柱。
此外，阀盖上的铸造圆角、倒角等，是为了满足铸造、加工的工艺要求而设置的。
图2 阀盖2、确定表达方案先根据显示形状特征的原则，按零件的加工位置或工作位置确定主视图；再按零件的内外结构特点选用必要的其它视图或剖视图、断面图等表达方法。
经过比较，最后选择最佳表达方案。
阀盖结构不太复杂，故视图选择并不困难。
3、画零件草图步骤一：在图纸上定出各视图的位置，画出主、左视图的对称中心线和作图基准线。
布置视图时，要考虑到各视图间留有标注尺寸的位置。
图3步骤二：以目测比例详细地画出零件的结构形状。
图4步骤三：选定尺寸基准，按正确、完整、清晰以及尽可能合理地标注尺寸的要求，画出全部尺寸界线、尺寸线和箭头。
经仔细校核后，按规定线型将图线加深。
图5步骤四：逐个量注尺寸，标注技术要求和标题栏。
图6三、零件测绘时的注意事项①图形应该徒手目测绘制，并符合对零件草图的要求；②零件上的制造缺陷（如砂眼、气孔等）以及由于长期使用造成的磨损、碰伤等，均不应画出；③零件上的细小结构（如铸造圆角、倒角、退刀槽、砂轮越程槽、凸台和凹坑等）必须画出；④有配合关系的尺寸，一般只需测出它的基本尺寸。
