SolidWorks零件高级建模

SolidWorks是一款常用的三维CAD软件，被广泛应用于工程设计、产品建模等领域。

SolidWorks 2020作为最新版本，功能更加强大，性能更加稳定，为工程师和设计师提供了更好的建模体验。

在SolidWorks 2020中，有许多建模案例可以帮助用户更好地理解软件的功能和运用技巧。

下面将介绍一些SolidWorks 2020建模案例，帮助读者更好地了解这款软件。

1. 汽车零部件建模在SolidWorks 2020中，可以通过建立零部件的三维模型来实现汽车零部件的建模。

用户可以使用软件中丰富的工具，如实体建模工具、曲面建模工具等，来创建汽车零部件的复杂曲面和结构。

借助SolidWorks 2020强大的装配功能，用户能够将不同零部件进行组装，快速生成整车模型。

这些功能对于汽车设计师和工程师来说非常实用，可以帮助他们更好地完成汽车零部件的建模和设计工作。

2. 机械零件建模SolidWorks 2020也可以用于机械零件的建模。

用户可以通过软件中的不同建模工具，如草图工具、实体建模工具等，来创建各种复杂的机械零件。

SolidWorks 2020还提供了丰富的模拟分析功能，用户可以对机械零件进行结构、热分析，验证设计的合理性。

这些功能对于机械工程师来说非常重要，可以帮助他们更好地完成机械零件的建模和设计工作。

3. 产品外观建模SolidWorks 2020还可以用于产品外观的建模。

用户可以利用软件中的曲面建模工具，来创建产品的外观曲面。

SolidWorks 2020还提供了丰富的渲染和动画功能，用户可以对产品模型进行渲染，生成逼真的产品外观效果。

这些功能对于产品设计师和工程师来说非常重要，可以帮助他们更好地呈现和展示产品的外观设计。

4. 配置管理案例SolidWorks 2020还提供了强大的配置管理功能，用户可以通过配置管理工具，快速创建不同的产品版本。

用户可以根据不同的参数，生成不同配置的产品模型，SolidWorks 2020还可以自动生成对应的零部件清单，方便用户进行生产制造。

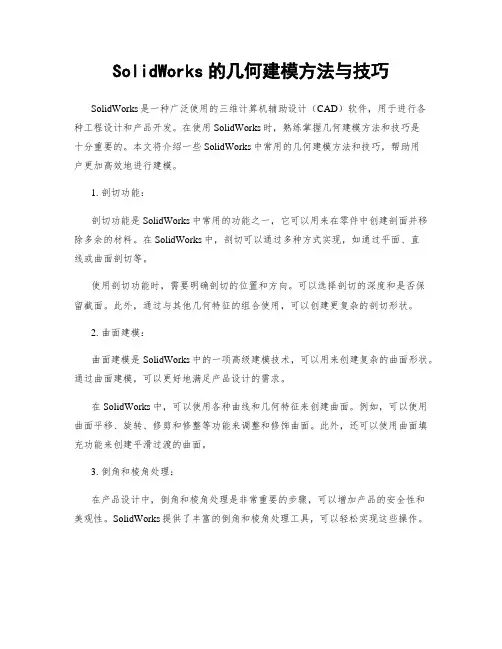

SolidWorks的几何建模方法与技巧SolidWorks是一种广泛使用的三维计算机辅助设计（CAD）软件，用于进行各种工程设计和产品开发。

在使用SolidWorks时，熟练掌握几何建模方法和技巧是十分重要的。

本文将介绍一些SolidWorks中常用的几何建模方法和技巧，帮助用户更加高效地进行建模。

1. 剖切功能：剖切功能是SolidWorks中常用的功能之一，它可以用来在零件中创建剖面并移除多余的材料。

在SolidWorks中，剖切可以通过多种方式实现，如通过平面、直线或曲面剖切等。

使用剖切功能时，需要明确剖切的位置和方向。

可以选择剖切的深度和是否保留截面。

此外，通过与其他几何特征的组合使用，可以创建更复杂的剖切形状。

2. 曲面建模：曲面建模是SolidWorks中的一项高级建模技术，可以用来创建复杂的曲面形状。

通过曲面建模，可以更好地满足产品设计的需求。

在SolidWorks中，可以使用各种曲线和几何特征来创建曲面。

例如，可以使用曲面平移、旋转、修剪和修整等功能来调整和修饰曲面。

此外，还可以使用曲面填充功能来创建平滑过渡的曲面。

3. 倒角和棱角处理：在产品设计中，倒角和棱角处理是非常重要的步骤，可以增加产品的安全性和美观性。

SolidWorks提供了丰富的倒角和棱角处理工具，可以轻松实现这些操作。

使用倒角和棱角处理功能时，需要注意选择正确的边界和倒角类型。

根据设计要求，可以选择不同的倒角和棱角处理方法，如全局倒角、局部倒角、均匀倒角、对称倒角等。

4. 草图约束技巧：在SolidWorks中，草图约束是实现几何关系的重要工具。

草图约束可以使草图中的几何元素相互关联，并保持其相对位置和尺寸不变。

使用草图约束时，需要选择合适的约束类型以确保草图的稳定性。

常用的约束类型包括垂直、水平、平行、共线、对称和相等等。

此外，还可以使用约束关系来创建几何关系，如点到点、点到线、点到圆等。

5. 特征的参数化设计：在SolidWorks中，特征的参数化设计是一种重要的技巧，可以提高工作效率和设计的可重用性。

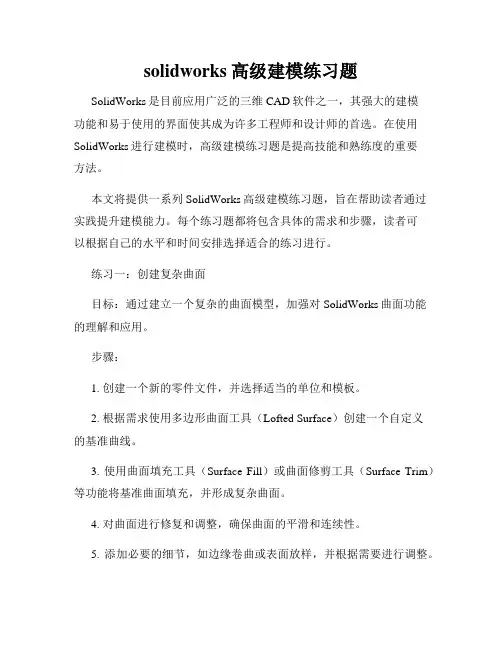

solidworks高级建模练习题SolidWorks是目前应用广泛的三维CAD软件之一，其强大的建模功能和易于使用的界面使其成为许多工程师和设计师的首选。

在使用SolidWorks进行建模时，高级建模练习题是提高技能和熟练度的重要方法。

本文将提供一系列SolidWorks高级建模练习题，旨在帮助读者通过实践提升建模能力。

每个练习题都将包含具体的需求和步骤，读者可以根据自己的水平和时间安排选择适合的练习进行。

练习一：创建复杂曲面目标：通过建立一个复杂的曲面模型，加强对SolidWorks曲面功能的理解和应用。

步骤：1. 创建一个新的零件文件，并选择适当的单位和模板。

2. 根据需求使用多边形曲面工具（Lofted Surface）创建一个自定义的基准曲线。

3. 使用曲面填充工具（Surface Fill）或曲面修剪工具（Surface Trim）等功能将基准曲面填充，并形成复杂曲面。

4. 对曲面进行修复和调整，确保曲面的平滑和连续性。

5. 添加必要的细节，如边缘卷曲或表面放样，并根据需要进行调整。

6. 检查模型的完整性和准确性，保证曲面之间的连接和边缘的顺滑。

练习二：建立装配模型目标：通过建立一个多部件的装配模型，提高对SolidWorks装配功能的掌握程度。

步骤：1. 创建一个新的装配文件，并选择适当的单位和模板。

2. 导入或创建零件文件，并将其逐一添加到装配中。

3. 使用装配约束工具（Assembly Constraint）将各个零件定位，并保证他们之间的连接正确和稳定。

4. 添加必要的硬件和螺纹，如螺栓、螺母或垫片等。

5. 进行装配分析，检查装配的工作状态和零件之间的碰撞、间隙等问题。

6. 进行装配文件的制图和详细标注，确保装配的可读性和准确性。

练习三：创建参数化模型目标：通过创建参数化模型，加深对SolidWorks特征和参数化建模的理解和应用。

步骤：1. 创建一个新的零件文件，并选择适当的单位和模板。

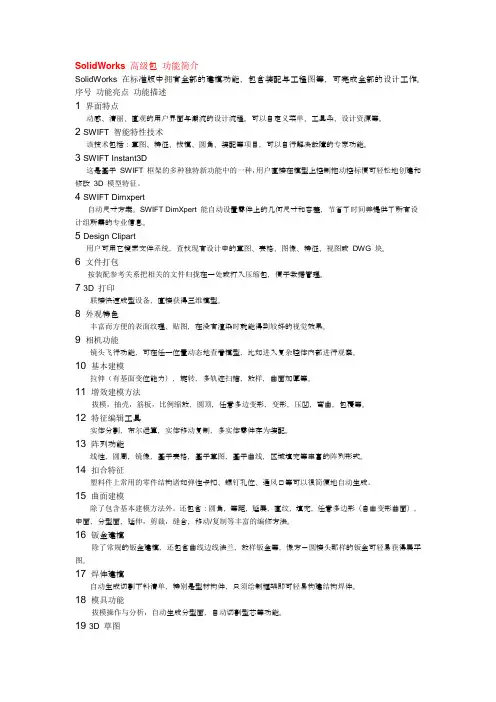

SolidWorks高级包功能简介SolidWorks 在标准版中拥有全部的建模功能，包含装配与工程图等，可完成全部的设计工作。

序号功能亮点功能描述1 界面特点动感、清丽、直观的用户界面与潮流的设计流程。

可以自定义菜单、工具条、设计资源等。

2 SWIFT 智能特性技术该技术包括：草图、特征、拔模、圆角、装配等项目，可以自行解决故障的专家功能。

3 SWIFT Instant3D这是基于SWIFT 框架的多种独特新功能中的一种，用户直接在模型上控制拖动控标便可轻松地创建和修改3D 模型特征。

4 SWIFT Dimxpert自动尺寸方案。

SWIFT DimXpert能自动设置零件上的几何尺寸和容差，节省了时间并提供了所有设计组所需的专业信息。

5 Design Clipart用户可用它搜索文件系统，查找现有设计中的草图、表格、图像、特征、视图或DWG 块。

6 文件打包按装配参考关系把相关的文件归拢在一处或打入压缩包，便于数据管理。

7 3D 打印联接快速成型设备，直接获得三维模型。

8 外观特色丰富而方便的表面纹理、贴图，在没有渲染时就能得到较好的视觉效果。

9 相机功能镜头飞行功能，可在任一位置动态地查看模型，比如进入复杂腔体内部进行观察。

10 基本建模拉伸（有基面变位能力），旋转，多轨迹扫描，放样，曲面加厚等。

11 增效建模方法拔模，抽壳，筋板，比例缩放，圆顶，任意多边变形，变形，压凹，弯曲，包覆等。

12 特征编辑工具实体分割，布尔运算，实体移动复制，多实体零件存为装配。

13 阵列功能线性，圆周，镜像，基于表格，基于草图，基于曲线，区域填充等丰富的阵列形式。

14 扣合特征塑料件上常用的零件结构诸如弹性卡扣、螺钉孔位、通风口等可以很简便地自动生成。

15 曲面建模除了包含基本建模方法外。

还包含：圆角，等距，延展，直纹，填充，任意多边形（自由变形曲面），中面，分型面，延伸，剪裁，缝合，移动/复制等丰富的编修方法。

实例教你如何使用SolidWorks进行3D建模SolidWorks是一款功能强大的三维建模软件，被广泛应用于机械工程、汽车设计、工业制造等领域。

本文将为你提供一些实用的实例，教你如何使用SolidWorks进行3D建模。

首先，我们将从最基础的建模开始。

假设我们要设计一个简单的圆柱体。

打开SolidWorks后，选择“新建”来创建一个新的模型。

在左侧工具栏中选择“基础实体”，然后选择“圆柱体”。

在弹出的对话框中，我们可以设置圆柱体的维度（直径、高度等）。

接下来，我们会进入SolidWorks的3D建模界面。

可以通过鼠标滚轮的放大缩小功能来调整视图大小。

我们可以使用鼠标左键点击和拖动来旋转模型。

右键点击可以显示更多的工具和选项，例如移动、填充颜色等。

要对模型进行进一步修改，我们可以使用“编辑特征”功能。

以圆柱体为例，我们可以通过“编辑特征”来调整直径或高度，并实时预览修改后的模型。

在这个界面，我们还可以添加其他的特征，例如孔、凸起或凹陷等。

除了基本的几何体，SolidWorks还提供了许多高级功能和工具，用于创建更复杂的模型。

例如，我们可以使用“草图”功能来绘制2D形状，然后通过拉伸、旋转或镜像等操作将其转化为3D模型。

草图可以使用直线、圆弧、多边形等工具进行绘制，还可以使用约束和尺寸来确保几何关系的正确性。

在建模过程中，我们还可以利用SolidWorks的装配功能来组装多个零件。

例如，我们可以创建一个螺栓和一个螺母零件，并使用配合功能将它们组装在一起。

在装配过程中，我们可以根据需要移动、旋转或缩放零件，以完全符合设计要求。

SolidWorks还提供了大量的渲染和动画功能，可以用于创建逼真的效果图和演示视频。

通过添加材质、光源、阴影等效果，我们可以使模型更加生动和真实。

在渲染过程中，我们可以选择不同的渲染模式和设置来获得想要的效果。

对于动画，我们可以设置物体的运动路径、速度和时间，生成一个完整的运动序列。

Solid Works®培训手册:高级零件建模第一课 复杂外形建模一 Solid Works 高级培训手册 2·高级零件Solid Works 高级培训手册 高级零件第一课第一课复杂外形建模第一部分在成功地学完这一课后，你将能够：解释扫描和放样之间的差异创建一条通过一系列数据点的曲线创建一个多厚度的抽壳通过把草图投影到一个曲面上来创建一条空间曲线创建变半径的圆角通过扫描来创建凸台和剪切特征螺纹建模创建3D草图高级零件·3第一课 复杂外形建模一 Solid Works 高级培训手册 4·高级零件Solid Works 高级培训手册 高级零件第一课本课我们将通过几个例子学习创建复杂不规则外形的建模技术，我们将会学到： 介绍实例学习:瓶子建模步骤扫描高级圆角3D草图构造自由形态的外形特征需要一些与前面所学的拉伸和旋转不同的技巧。

在本例中，将设计本页顶端所示的塑料瓶。

该零件建模过程中的一些关键步骤如下所示：创建瓶子的基本形状这可以通过扫描一个椭圆来完成，椭圆的两个轴由两条引导线来控制。

为放置商标创建一条突起的轮廓线先画出商标区域的外形轮廓草图，然后把它投影到瓶子的表面，这条投影曲线将被用作扫描突起的轮廓线的扫描轨迹。

加入瓶颈从扫描出的瓶体的顶端，向上拉伸出一个简单的凸台。

为瓶底加入变半径的圆角瓶底的的圆角半径在左右两侧是0.375"，而在前后面的中央是0.25"。

抽壳该瓶子具有两种不同的壁厚。

瓶颈部分因为有螺纹，所以要厚一些（0.060"），瓶体部分则要薄一些（0.020"）。

螺纹建模这是另一种扫描操作，要用到另一种扫描轨迹：螺旋线。

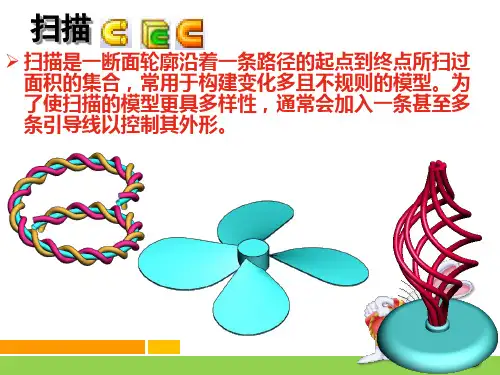

高级零件·5第一课 复杂外形建模一 Solid Works 高级培训手册扫描和放样：有何不同？扫描扫描和放样都可以创建出复杂的形状，应该选用哪种方式要根据具体的设计来决定。

扫描和放样之间也有一些区别，这些区别将会影响到选择哪种方法来建模，两者根本的差别在于：扫描使用单一轮廓截面。

solidworks知识点总结基本功能Solidworks的基本功能主要包括创建、编辑和组装三维模型，进行零件和装配的设计，以及生成工程图纸。

下面我们将分别介绍这些功能的使用方法。

1. 创建零件在Solidworks中，创建一个新的零件通常需要先定义零件的基本参数，例如长度、宽度、高度等。

然后可以使用各种建模工具，如拉伸、旋转、擦除等，来逐步构建零件的形状。

此外，还可以应用各种特征操作，如倒角、圆角、镜像等，对零件进行修饰和加工。

2. 编辑零件对已创建的零件进行编辑时，可以使用各种编辑工具，如移动、旋转、缩放等，来调整零件的位置和大小。

此外，还可以修改零件的形状和特征，添加或删除特征操作，以实现设计需求。

3. 组装零件Solidworks提供了强大的组装功能，可以将多个零件组装在一起，并模拟它们之间的运动和相互作用。

在进行组装操作时，可以通过约束和关系设置，确保各个零件之间的正确位置和相互关系，同时还可以进行碰撞检测和干涉分析，以保证装配的准确性和稳定性。

4. 生成工程图纸在设计完成后，可以使用Solidworks生成工程图纸，包括三视图、剖视图、详图等，以供制造和装配使用。

工程图纸可以通过自定义模板和公差设置，满足不同行业和标准的要求。

高级功能除了基本功能外，Solidworks还具有许多高级功能，可以帮助用户更加高效地进行设计和分析，包括以下几个方面。

1. 高级建模技术Solidworks提供了多种高级建模技术，如曲面建模、实体建模、草图建模等，可以满足各种复杂零件的设计需求。

通过这些技术，用户可以创建出更加复杂和精细的零件形状，同时还可以进行曲面修饰、扫描路径、填充操作等，以实现更高的设计要求。

2. 装配分析与仿真Solidworks内置了强大的装配分析和仿真工具，可以帮助用户进行装配的运动分析、应力分析、热分析等。

通过这些工具，用户可以发现装配中的问题和潜在风险，优化设计方案，提高产品的可靠性和性能。

SolidWorks高级培训手册目录基础知识第一课介绍基础知识第二课薄壁零件基础知识高级零件建模第一课复杂外形建模第一部分高级零件~第二课复杂外形建模第二部分高级零件第三课曲面建模高级零件钣金钣金钣金高级装配建模第一课自顶向下的装配体建模高级装配第二课在装配环境下工作高级装配第三课装配体编辑高级装配：第四课型芯和型腔高级装配工程图工程图工程图1、培训手册:SolidWorks基础知识第一课介绍SolidWorks高级培训手册2、基础知识SolidWorks高级培训手册!基础知识第一课介绍在成功地学完这一课后，你将能够：描述一个基于特征的，参数化实体建模系统的主要特色区分草图特征和直接生成特征认识SolidWorks用户界面的主要容解释如用不同的尺寸标注法来表达不同的设计意图3、基础知识第一课介绍SolidWorks高级培训手册；4·基础知识SolidWorks高级培训手册基础知识第一课关于本课程本课程的目的是教授你如使用SolidWorks自动机械设计软件来创建零件和装配体的参数化模型，以及如绘制这些零件和装配体的工程图。

SolidWorks是一个强劲且功能丰富的应用软件，以致于本课程不可能覆盖此软件的每一个细节和面。

因此，本课程重点教授你成功应用SolidWorks所需的基本技能和概念。

你应该把本培训手册当作系统文档和在线帮助的补充而不是替代品。

一旦你对SolidWorks的基本使用技能有了较好的基础，你就能参考在线帮助来得到关于不常用的命令选项的信息。

前提条件我们希望参加本课程学习的学生具有如下经验：机械设计经验使用WindowsTM操作系统的经验完成学习使用SolidWorks软件自带的SolidWorks教程手册课程设计原则本课程是按照基于培训目的的设计过程或任务的法设计的，而不是、集中于单独的特征和功能，这种基于任务的培训课程强调完成一项特定的任务所需遵循的过程和步骤。

通过对应用实例的学习来演示这些步骤，你将会学到为完成一项设计任务所需的命令、选项和菜单。

SolidWorks三维建模及实例教程SolidWorks是一种流行的三维建模软件，广泛用于工程设计和制造领域。

它提供了强大的建模功能和直观的用户界面，使用户能够轻松创建复杂的三维模型。

本文将介绍SolidWorks的基本建模工具和提供一些实例教程，以帮助读者更好地理解和使用该软件。

首先，我们将介绍SolidWorks的基本建模工具。

SolidWorks提供了多种创建几何形状的工具，包括绘制线条、创建圆和矩形、拉伸、旋转和剪切等。

通过将这些基本操作组合起来，用户可以创建各种复杂的三维模型。

首先，打开SolidWorks并新建一个零件。

然后，选择绘图工具栏上的“圆”工具，并在绘图平面上绘制一个圆。

接下来，选择绘图工具栏上的“矩形”工具，并在绘图平面上绘制一个矩形。

然后，选择拉伸工具，并选择要拉伸的图形以及拉伸的距离。

在我们的例子中，我们选择矩形，并拉伸它以创建一个立方体。

接下来，选择“旋转”工具，并选择要旋转的图形以及旋转轴。

在我们的例子中，我们选择立方体，并选择一个垂直于绘图平面的轴来旋转它。

通过这个简单的实例教程，我们可以看到SolidWorks的基本建模工具是如何工作的。

这些工具提供了一种直观且高效的方法，可以轻松地创建各种复杂的三维模型。

除了基本建模工具之外，SolidWorks还提供了一些高级功能，如装配和渲染。

这些功能可以进一步增强设计和展示效果。

例如，通过使用装配功能，用户可以将多个零件组合成一个完整的装配体，并对其进行运动和碰撞分析。

而渲染功能可以将模型呈现为逼真的图像，以达到更好的视觉效果。

综上所述，SolidWorks是一种功能强大的三维建模软件，可广泛应用于工程设计和制造领域。

通过掌握其基本建模工具和高级功能，用户可以轻松创建复杂的三维模型，并进一步增强设计和展示效果。

希望这篇文章对读者理解和学习SolidWorks有所帮助。
