20直径1.7兆压电陶瓷雾化片规格书

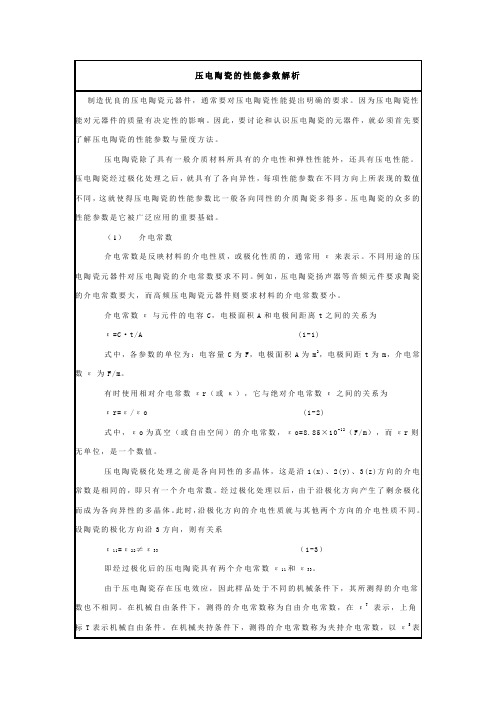

示，上角标S表示机械夹持条件。

由于在机械自由条件下存在由形变而产生的附加电场，而在机械受夹条件下则没有这种效应，因而在两种条件下测得的介电常数数值是不同的。

根据上面所述，沿3方向极化的压电陶瓷具有四个介电常数，即ε11T，ε33T，ε11S，ε11S。

（2）介质损耗介质损耗是包括压电陶瓷在内的任何介质材料所具有的重要品质指标之一。

在交变电场下，介质所积蓄的电荷有两部分：一种为有功部分（同相），由电导过程所引起的；一种为无功部分（异相），是由介质弛豫过程所引起的。

介质损耗的异相分量与同相分量的比值如图1-1所示，Ic为同相分量，IR为异相分量，Ic与总电流I的夹角为δ，其正切值为(1-4)式中，ω为交变电场的角频率，R为损耗电阻，C为介质电容。

由式（1-4）可以看出，IR 大时，tanδ也大；IR小时tanδ也小。

通常用tanδ来表示的介质损耗，称为介质损耗正切值或损耗因子，或者就叫做介质损耗。

处于静电场中的介质损耗来源于介质中的电导过程。

处于交变电场中的介质损耗，来源于电导过程和极化驰豫所引起的介质损耗。

此外，具有铁电性的压电陶瓷的介质损耗，还与畴壁的运动过程有关，但情况比较复杂，因此，在此不予详述。

（3）弹性常数压电陶瓷是一种弹性体，它服从胡克定律：“在弹性限度范围内，应力与应变成正比”。

设应力为T，加于截面积A的压电陶瓷片上，其所产生的应变为S，则根据胡克定律，应力T与应变S之间有如下关系S=sT(1-5)T=cS(1-6)式中，S为弹性顺度常数，单位为m2/N；C为弹性劲度常数，单位为N/m2。

但是，任何材料都是三维的，即当施加应力于长度方向时，不仅在长度方向产生应变，宽度与厚度方向上也产生应变。

设有如图1-2所示的薄长片，其长度沿1方向，宽度沿2方向。

沿1方向施加应力T1，使薄片在1方向产生应变S1，而在方向2上产生应变S2，由（1-5）式不难得出S1=S11T1(1-7)S2=S12T1(1-8)上面两式弹性顺度常数S11和S12之比，称为迫松比，即(1-9)它表示横向相对收缩与纵向相对伸长之比。

pzt压电陶瓷片规格参数压电陶瓷片是一种复合电介质，以陶瓷介质为基础，以压电铋酸钙和/或铁氧化物为结构组分和/或乙二胺(EDTA)，将三或多个原始无机晶体或分子结构，复合成一种半固态散装材料。

主要用于绝缘电容，以及压电传感器，压电膜，PZT压电陶瓷片等。

PZT压电陶瓷片的规格参数：1. 材料类型：PZT（铌酸钴）复合材料；2. 铁氧体成份：最大值可达30%；3. 铌比例：铌钴为主，最大值可达60%-65%；4. 厚度：常规厚度0.1mm-3mm，4mm-6mm和0.7mm-10mm；5. 尺寸规格：典型尺寸：20m*20mm，50mm*50mm，2"*2"和4"*4"，也可定制；6. 运动应力：最高抗应力可达20KV/mm；7. 绝缘系数：最大值可达10000；8. 温度系数：最高温度可达500℃；9. 电阻率：最小值可达6Ω*cm;10. 芯片：普通芯片类型压电陶瓷片，尺寸按照客户定制；11. 型号：PN-2030压电陶瓷片，它具有豪华外观，坚固耐用；12. 标准：按照JIS,ASTM,IEC标准来生产；13. 电容量：0.1~1.2uf/2.2~10uf/10.0~1000uf/1000~10000uf；14. 电磁感应-> 磁感应熔断：最小的可达18kA/m；15. 力学特性：平衡孔宽，强度高；16. 耐温特性：可耐高温达到500℃；17. 耐化学性能：适用于各种溶解和溶解环境；18. 耐磨损特性：表面硬度可高达1340Hv；19. 材料方向分布：压电陶瓷片具有非均匀的材料方向分布，是多层压电陶瓷结构，其具有抗拉力、抗折弯力等。

20. 电子特性：压电陶瓷片具有高磁性、耐磁变分布特性，并且有一定的电子特性；21. 遗传特性：压电陶瓷片具有较好的遗传性能，具有好的温度稳定性和绝缘性；22. 特殊性能：压电陶瓷片具有可调性良好的特性，可根据用户的不同需求而定制压电陶瓷片。

PRODUCT: PIEZOELECTRICCERAMICS TRANSDUCER M O D E L : 压电陶瓷雾化换能片Φ20MM 1.7MHz CASE1. 型号命名方法(1) (2) (3) ( 4) ( 5) (6)(1) 主称：压电陶瓷超声雾化换能片(2) 外形尺寸：圆形---φ（mm ） 矩形---长度（mm ）(3) 电极材料：G --- 不锈钢 N --- 镍 Ag --- 银 BL—玻璃釉 (4) 工作频率：（MHz ）(5) 换能片形状：A --- 圆形 E --- 矩形 (6) 序列号:1、2、3…2．测试电路3．技术指标（型号）(工作水质：自来水/饮用水)项目 Item单位 Unit 标准 Standard 测试条件(Test condition): T=25±5℃谐振频率Thick resonant frequency MHZ1.7±0.15恒压法（见以上测试线路）检验标准：全检谐振阻抗Resonant impedanceΩ≤1.5恒压法（见以上测试线路）检验标准：全检静电容量 PF 1600±20%数字电桥At 1KHZ/1VＸＹＤ ２０ Ｎ １．７ Ａ １　ＸＹＤ２０Ｎ１．７Ａ注：可根据用户要求生产起它特殊规格的产品。

4. 试验方法4．1 谐振频率及谐振阻抗的测试：测试夹具短路时调节信号发生器输出电压，使毫伏表指示值为50mV,接上雾化片，调节信号发生器的频率，使毫伏表指示最大，这时的频率为谐振频率；谐振阻抗按R＝19.3(50/E0－1)（Ω）计算。

4．2 静电容量的测试：在频率为1KHz，电压小于1V的信号下测试。

4．3 寿命试验：将产品装上雾化器，将激励电压调至24V，使雾化器正常工作并计时或采用美国军方测试压电陶瓷寿命的计算公式来测试。

5．注意事项a. 雾化片的浸水面为零电位，电极与液体不能有电位差。

b. A型不能在无水状态下使用。

压电陶瓷片主要参数
压电陶瓷片是一种用来发声的新型智能元件，它的出现便开创了现代声学技术
的一个崭新篇章。

该片由导电玻璃/电子基材以及表面强度层组成，其中导电玻璃/电子基材主要由高温烧结的压电陶瓷和可抗热韧性的电子基材构成,当外加电场即
使产生压陷，超声波可由此系统发出。

压电陶瓷片的主要参数包括尺寸、厚度、电容量、超声反射系数、频率和电压。

其中，片子尺寸对其工作有非常大的影响，尺寸越大，其反应的尺度就越大，电容量就越大;厚度过厚也会降低其超声能力，最佳厚度为0.381mm；超声反射系数通
常在20-40，这取决于其介质和常数；超声频率可以从1-20kHz，该参数受尺寸、
厚度和介质参数影响；最后，电压越大，超声能力越强。

因此，压电陶瓷片的主要参数的设计制造的精度和实用性都是极为关键的，确
保压电陶瓷片的可靠性和质量。

正确地掌握这些参数，可以有效地协助工程师们科学地选定、定制和使用各种压电陶瓷片。

雾化片的属性
加湿器的重要配件就是雾化片，雾化片的作用简单来说：雾化片是利用超声原理，通过高频震荡将水变成微小的水珠状，从而产生雾气喷出。

雾化片有分陶瓷雾化片和微孔雾化片。

陶瓷雾化片一般用于家用加湿器比较多，因为一般家用加湿器都是比较大型的，它需要带动的电压相对较大，常规都是24V-48V，所以用到的功率也比较大，常规用的有1.7MHz、2.4 MHz、3.0 MHz、3.5 MHz，广泛应用与于宾馆、盆景、家居室内的干湿度的调节以防止由于空气干燥而影响身体健康。

虽然陶瓷雾化片价格优惠，一样能达到出雾效果，但由于成本低，材质上的劣势，陶瓷雾化片远远不能达到高端产品理想的效果，从而开发出质量好的微孔雾化片。

微孔雾化片是现在加湿器主要使用的配件，那微孔雾化片的工作原理也是很简单：将微孔雾化片放在水面上或接吸水棉棒，通过中间细微孔，利用高频震动把水瞬间分解成细小的小珠状，由雾化片中间细孔喷出。

微孔雾化片的规格主要有：13.8mm、16mm、20mm，频率在100-170KHz 左右，具体的频率是随着雾化片规格不同而变化，电压一般在是3-5V，客户对雾化片的规格有特别要求的话，东莞天工都可以定制，尽最大努力满足客户的要求。

由于微孔雾化片具有质量好、耐腐蚀、耐酸碱、使用寿命长的特点，现被广泛使用，不仅使用于要求高的医疗仪器上，如医用雾化器、医疗吸药器，还适用小型加湿器、迷你加湿器、美容仪、香薰机、护发器等。

压电陶瓷材料的主要性能及参数自由介电常数εT33（free permittivity）电介质在应变为零（或常数）时的介电常数，其单位为法拉/米。

相对介电常数εTr3（relative permittivity）介电常数εT33与真空介电常数ε0之比值，εTr3=εT33/ε0，它是一个无因次的物理量。

介质损耗（dielectric loss）电介质在电场作用下，由于电极化弛豫过程和漏导等原因在电介质内所损耗的能量。

损耗角正切tgδ（tangent of loss angle）理想电介质在正弦交变电场作用下流过的电流比电压相位超前90 0，但是在压电陶瓷试样中因有能量损耗，电流超前的相位角ψ小于900，它的余角δ（δ+ψ=900）称为损耗角，它是一个无因次的物理量，人们通常用损耗角正切tgδ来表示介质损耗的大小，它表示了电介质的有功功率（损失功率）P与无功功率Q之比。

即：电学品质因数Qe（electrical quality factor）电学品质因数的值等于试样的损耗角正切值的倒数，用Qe表示，它是一个无因次的物理量。

若用并联等效电路表示交变电场中的压电陶瓷的试样，则 Qe=1/ tgδ=ωCR机械品质因数Qm（mechanical quanlity factor）压电振子在谐振时储存的机械能与在一个周期内损耗的机械能之比称为机械品质因数。

它与振子参数的关系式为：泊松比（poissons ratio）泊松比系指固体在应力作用下的横向相对收缩与纵向相对伸长之比，是一个无因次的物理量，用δ表示：δ= - S 12 /S11串联谐振频率fs（series resonance frequency）压电振子等效电路中串联支路的谐振频率称为串联谐振频率，用f s 表示，即并联谐振频率fp（parallel resonance frequency）压电振子等效电路中并联支路的谐振频率称为并联谐振频率，用f p 表示，即f p =谐振频率fr（resonance frequency）使压电振子的电纳为零的一对频率中较低的一个频率称为谐振频率，用f r 表示。
