散布图介绍解析

品管七大手法‎七大手法：检查表、层别法、柏拉图、因果图、散布图、直方图、控制图一、检查表检查表就是将‎需要检查的内‎容或项目一一‎列出，然后定期或不‎定期的逐项检‎查，并将问题点记‎录下来的方法‎，有时叫做查检‎表或点检表。

例如：点检表、诊断表、工作改善检查‎表、满意度调查表‎、考核表、审核表、5S活动检查‎表、工程异常分析‎表等。

1、组成要素①确定检查的项‎目；②确定检查的频‎度；③确定检查的人‎员。

2、实施步骤①确定检查对象‎；②制定检查表；③依检查表项目‎进行检查并记‎录；④对检查出的问‎题要求责任单‎位及时改善；⑤检查人员在规‎定的时间内对‎改善效果进行‎确认；⑥定期总结，持续改进。

二、层别法层别法就是将‎大量有关某一‎特定主题的观‎点、意见或想法按‎组分类，将收集到的大‎量的数据或资‎料按相互关系‎进行分组，加以层别。

层别法一般和‎柏拉图、直方图等其它‎七大手法结合‎使用，也可单独使用‎。

例如：抽样统计表、不良类别统计‎表、排行榜等。

实施步骤：①确定研究的主‎题；②制作表格并收‎集数据；③将收集的数据‎进行层别；④比较分析，对这些数据进‎行分析，找出其内在的‎原因，确定改善项目‎。

三、柏拉图柏拉图的使用‎要以层别法为‎前提，将层别法已确‎定的项目从大‎到小进行排列‎，再加上累积值‎的图形。

它可以帮助我‎们找出关键的‎问题，抓住重要的少‎数及有用的多‎数，适用于记数值‎统计，有人称为AB‎C图，又因为柏拉图‎的排序识从大‎到小，故又称为排列‎图。

1、分类1）分析现象用柏‎拉图：与不良结果有‎关，用来发现主要‎问题。

A品质：不合格、故障、顾客抱怨、退货、维修等；B成本：损失总数、费用等；C交货期：存货短缺、付款违约、交货期拖延等‎；D安全：发生事故、出现差错等。

2）分析原因用柏‎拉图：与过程因素有‎关，用来发现主要‎问题。

A操作者：班次、组别、年龄、经验、熟练情况等；B机器：设备、工具、模具、仪器等；C原材料：制造商、工厂、批次、种类等；D作业方法：作业环境、工序先后、作业安排等。

常用统计分析方法排列图因果图散布图直方图控制图控制图的重要性控制图原理控制图种类及选用统计质量控制是质量控制的基本方法，执行全面质量管理的基本手段，也是CAQ系统的基础，这里简要介绍制造企业应用最广的统计质量控制方法。

常用统计分析方法与控制图获得有效的质量数据之后,就可以利用各种统计分析方法和控制图对质量数据进行加工处理,从中提取出有价值的信息成分。

常用统计分析方法此处介绍的方法是生产现场经常使用,易于掌握的统计方法,包括排列图、因果图、散布图、直方图等。

排列图排列图是找出影响产品质量主要因素的图表工具.它是由意大利经济学家巴洛特（Pareto)提出的.巴洛特发现人类经济领域中"少数人占有社会上的大部分财富,而绝大多数人处于贫困状况"的现象是一种相当普遍的社会现象,即所谓"关键的少数与次要的多数"原理.朱兰(美国质量管理学家)把这个原理应用到质量管理中来,成为在质量管理中发现主要质量问题和确定质量改进方向的有力工具.1.排列图的画法排列图制作可分为5步:(1)确定分析的对象排列图一般用来分析产品或零件的废品件数、吨数、损失金额、消耗工时及不合格项数等.(2)确定问题分类的项目可按废品项目、缺陷项目、零件项目、不同操作者等进行分类。

(3)收集与整理数据列表汇总每个项目发生的数量，即频数fi、项目按发生的数量大小，由大到小排列。

最后一项是无法进一步细分或明确划分的项目统一称为“其它”。

(4)计算频数fi、频率Pi和累计频率Fi首先统计频数fi，然后按(1)、(2)式分别计算频率Pi和累计频率Fi(1)式中，f为各项目发生频数之和。

(2)(5)画排列图排列图由两个纵坐标，一个横坐标，几个顺序排列的矩形和一条累计频率折线组成。

如图1所示为一排列图实例。

2.排列图用途(1)确定主要因素、有影响因素和次要因素根据排列图可以确定质量问题的主要因素：累计频率Fi在0-80%左右的若干因素。

QC七大手法实用讲解，有图有案例，从零到精通！作为质量人，对QC七大手法肯定不陌生。

但对于有些人来说，又是知其然，不知其所以然。

今天将QC手法的这些信息，一网打尽！一. QC七手法QC七手法又称为QC七工具，一般指旧QC七手法，即层别法、检查表、柏拉图、因果图、管制图、散布图和直方图。

是质量管理及改善运用的有效工具。

二. 适用范围QC手法的用途非常广泛，可以用于企业管理的方方面面（包括计划管控、员工思想意识行为管理、质量管控、成本管控、交期管控、士气管理、环境管理、安全管理、效率管理、绩效考核、日常管理等等），但主要用于品质管理及改善。

三. 七手法口诀因果追原因、检查集数据、柏拉抓重点、直方显分布、散布看相关、管制找异常、层别作解析。

四. 因果图（特性要因图、石川图、鱼骨图）【定义】当一个问题的特性（结果）受到一些要因（原因）影响时，将这些要因加以整理，成为有相互关系且有条理的图形，这个图形就称为特性要因图，又叫鱼骨图（Fish-Bone Diagram）。

【用途说明】1.整理问题。

2. 追查真正的原因。

3. 寻找对策。

【制作步骤】1.决定问题或品质的特性——特性的选择不能使用看起来很抽象或含混不清的主题。

2. 决定大要因——须是简单的完整句，且具有某些程度或是方向性。

3. 决定中小要因。

4. 决定影响问题点的主要原因。

5. 填上制作目的、日期及制作者等资料。

【注意事项】1.脑力激荡。

2. 以事实为依据。

3. 无因果关系者，予以剔除，不予分类。

4. 多加利用过去收集的资料。

5. 重点放在解决问题上，并依结果提出对策，依5W2H原则执行。

WHY——为什么？为什么要这么做？理由何在？原因是什么？WHAT——是什么？目的是什么？做什么工作？WHERE——何处？在哪里做？从哪里入手？WHEN——何时？什么时间完成？什么时机最适宜？WHO——谁？由谁来承担？谁来完成？谁负责？HOW ——怎么做？如何提高效率？如何实施？方法怎样？HOW MUCH——多少？做到什么程度？数量如何？质量水平如何？费用产出如何？6.依据特性别，分别制作不同的特性要因图。

QC七大手法鱼骨图:鱼骨追原因. (寻找因果关系)柏拉图:柏拉抓重点. (找出“重要的少数”)层别法:层别作解析. (按层分类,分别统计分析)查检表:查检集数据. (调查记录数据用以分析)散布图:散布看相关. (找出两者的关系)直方图:直方显分布. (了解数据分布与制程能力)管制图:管制找异常. (了解制程变异)品管七大手法七大手法：检查表、层别法、柏拉图、因果图、散布图、直方图、控制图一、检查表检查表就是将需要检查的内容或项目一一列出，然后定期或不定期的逐项检查，并将问题点记录下来的方法，有时叫做查检表或点检表。

例如：点检表、诊断表、工作改善检查表、满意度调查表、考核表、审核表、5S活动检查表、工程异常分析表等。

1、组成要素①确定检查的项目；②确定检查的频度；③确定检查的人员。

2、实施步骤①确定检查对象；②制定检查表；③依检查表项目进行检查并记录；④对检查出的问题要求责任单位及时改善；⑤检查人员在规定的时间内对改善效果进行确认；⑥定期总结，持续改进。

二、层别法层别法就是将大量有关某一特定主题的观点、意见或想法按组分类，将收集到的大量的数据或资料按相互关系进行分组，加以层别。

层别法一般和柏拉图、直方图等其它七大手法结合使用，也可单独使用。

例如：抽样统计表、不良类别统计表、排行榜等。

实施步骤：①确定研究的主题；②制作表格并收集数据；③将收集的数据进行层别；④比较分析，对这些数据进行分析，找出其内在的原因，确定改善项目。

三、柏拉图柏拉图的使用要以层别法为前提，将层别法已确定的项目从大到小进行排列，再加上累积值的图形。

它可以帮助我们找出关键的问题，抓住重要的少数及有用的多数，适用于记数值统计，有人称为ABC图，又因为柏拉图的排序识从大到小，故又称为排列图。

1、分类1）分析现象用柏拉图：与不良结果有关，用来发现主要问题。

A品质：不合格、故障、顾客抱怨、退货、维修等；B 成本：损失总数、费用等；C交货期：存货短缺、付款违约、交货期拖延等；D安全：发生事故、出现差错等。

品质管理七大手法品质管理需要用科学的管理方法和统计技术，对影响品质的各方面因素进行系统的考虑；对相关数据进行收集、处理、分析；找出形成原因和解决方法；实施改进。

因此，公司每一分子在自己的岗位上，应该具有品质意识、问题意识、改善意识，来寻求本身工作方法或推展方法缺失，谋求改善，全员协力之下达成顾客的需求与社会的要求，其手段（即管理方法）为应用统计手法或观念。

品质管理活动中所运用的统计手法一般称为“QC七大手法”，七大手法的使用情况可以归纳如下：1、检查表（又称查检表）——收集、整理资料；根据事实、数据说话。

2、柏拉图（又称排列图）——确定主导因素；并非对所有原因采取处置，而是先就其中影响较大的2~3项采取措施。

3、因果图（又称特性要因图、鱼骨图）——寻找引发结果的原因；整理原因与结果之关系，以探讨潜伏性的问题。

4、分层法（又称层别法）——从不同角度层面发现问题；所有数据不可仅止于平均，须根据数据的层次，考虑适当分层。

5、散布图（又称散点图）——展示变量之间的线性关系；6、直方图（数次表）——展示过程的分布情况；凡事物不能完全单用平均值来考虑，应该了解事物均有变异存在，须从平均值与变异性来考虑-。

7、控制图（又称管控图）——识别波动的来源；凡事物不能完全单用平均值来考虑，应该了解事物均有变异存在，须从平均值与变异性来考虑-。

品质管理的提高，必须要管理、改善与统计方法相辅相成，三者相互联系，在整体上才会发挥效果。

具体步骤是：1、问题的把握点（柏拉图、直方图），2、对问题的现状分析（控制图、检查表、散布图、层别法），3、改善对策实施（利用各种统计方法及固定的技术），4、实施结果的确认（推移图、柏拉图），5、标准化。

一、检查表1.什么是检查表：检查表是一种为了便于收集数据而设计的表格。

使用时只用简单的符号来检核工作目标是否已达成或对于发生的特定事件给予累积记录，用简单易于了解的表格或图形，使工作者依规定作检查记号记录结果及状况，并加以统计整理数据，即称为检查表。

品管七大手法七大手法：检查表、层别法、柏拉图、因果图、散布图、直方图、控制图一、检查表检查表就是将需要检查的内容或项目一一列出，然后定期或不定期的逐项检查，并将问题点记录下来的方法，有时叫做查检表或点检表。

例如：点检表、诊断表、工作改善检查表、满意度调查表、考核表、审核表、5S 活动检查表、工程异常分析表等。

1、组成要素①确定检查的项目；②确定检查的频度；③确定检查的人员。

2、实施步骤①确定检查对象；②制定检查表；③依检查表项目进行检查并记录；④对检查出的问题要求责任单位及时改善；⑤检查人员在规定的时间内对改善效果进行确认；⑥定期总结，持续改进。

二、层别法层别法就是将大量有关某一特定主题的观点、意见或想法按组分类，将收集到的大量的数据或资料按相互关系进行分组，加以层别。

层别法一般和柏拉图、直方图等其它七大手法结合使用，也可单独使用。

例如：抽样统计表、不良类别统计表、排行榜等。

实施步骤：①确定研究的主题；②制作表格并收集数据；③将收集的数据进行层别；④比较分析，对这些数据进行分析，找出其内在的原因，确定改善项目。

三、柏拉图柏拉图的使用要以层别法为前提，将层别法已确定的项目从大到小进行排列，再加上累积值的图形。

它可以帮助我们找出关键的问题，抓住重要的少数及有用的多数，适用于记数值统计，有人称为ABC图，又因为柏拉图的排序识从大到小，故又称为排列图。

1、分类1）分析现象用柏拉图：与不良结果有关，用来发现主要问题。

A品质：不合格、故障、顾客抱怨、退货、维修等；B成本：损失总数、费用等；C交货期：存货短缺、付款违约、交货期拖延等；D安全：发生事故、出现差错等。

2）分析原因用柏拉图：与过程因素有关，用来发现主要问题。

A操作者：班次、组别、年龄、经验、熟练情况等；B机器：设备、工具、模具、仪器等；C原材料：制造商、工厂、批次、种类等；D作业方法：作业环境、工序先后、作业安排等。

2、柏拉图的作用①降低不良的依据；②决定改善目标，找出问题点；③可以确认改善的效果。

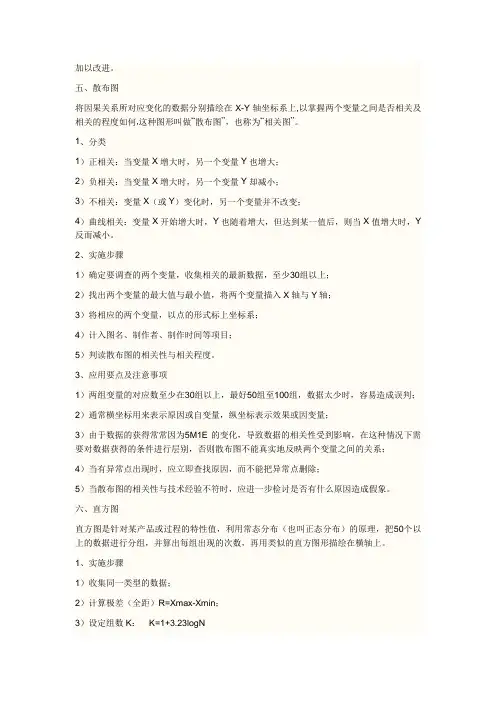

6.5.7 散布图图7.1 六种典型的散布图1．六种典型的散布图(如图7.1所示)(a)为强正相关图，当x增加时，y明显随之增加。

(b)为弱正相关图，当x增加时，y随之增加，但不明显；说明x不是影响y的唯一因素。

(c)为强负相关图，当x增加时，y随之明显减少。

(d)为弱负相关图，当x增加时，y随之减少，但不明显；说明x不是影响y的唯一因素。

(e)为非线性关系图，当x增加时，y先增加后下降，不成线性关系变化。

(f)为不相关图，x与y之间不存在相关关系，x的变化不影响y。

2．相关性确定2．1划区判定法作l y // y轴，使其左右两侧的点数基本相等；作l x // x轴，图7.2散布图的直线模型使其上下两边的点数基本相等。

L x 与l y 分成四个区域，右上角为I 区，逆时针方向分别为II 、III 、IV 区；各区的点数计为n I 、n II 、n III 、n IV ，且令n += n I + n III ， n -= n II + n IV ，N= n ++ n -， n +和n -中较小的一个称n 小。

根据N 值查表7.1得相应的划区检验值n *( n *1 、n *2)，则 n 小≤n *，为相关关系。

n +> n -为正相关；n +>> n -为强正相关， n +< n -为负相关；n +<<n -为强负相关。

划区检验值n* 表7.12．2相关系数r判定法（数据样本x I、y I，i=1，2，、、n）r=L xyL xx·L yy =∑χi y i-n x y∑χi2-n x2∑y i2-n y2判定准则：①|r| =1为完全相关；②0.8 ≤|r|< 1，高度相关；③0.5 ≤|r|< 0.8,中度相关；④0.3 ≤|r|< 0.5,低度相关；⑤0 ≤|r|< 0.3 ,不相关；⑥r >0 为正相关，r <0为负相关。

统计技术QC七大手法：层别法，柏拉图，特性要因图，散布图，查核表，直方图，管制图层别法目的的需要分类成不同的［类别］，使之方便以后的分析。

一般工厂所做的层别通常为［空间别］，如作业员：不同班组别机器：不同机器别原料、零件：不同供给厂家作业条件：不同的温度、压力、湿度、作业场所… 产品：不同产品别不同批别：不同时间生产的产品将所要进行的项目利用统计表进行区别，这是运用统计方法作为管理的最基础工具。

（例一）在学校里某一学生考试成绩5科总分为440分，各（分类成绩如下：语文95分、英文92分、数学90分、历史85分，地理78。

加以分类后，可得之哪一科最高、哪一科最低，易于采取因应措施。

（例二）X X公司注塑机系三班轮班，前周三班所生产的产品均为同一产品，结果为以班别来加以统计，可得知各班的产量及不良率状况，以便于有依据地采取措施。

层别法的应用，主要是一种系统概念，即在于要想把相当复杂的资料进行处理，就需懂得如何把这些资料加以有系统有目的加以分门别类的归纳及统计。

科学管理强调的是以管理的技法来弥补以往靠经验靠直觉判断的管理的不足。

而此管理技法，除了建立正确的理念外，更需要有数据的运用, 才有办法进行工作解析及采取正确的措施。

如何建立原始的数据及将这些原始数据依所需要的目的进行集计, 也是诸多品管手法的最基础工具。

再举个例子：国内航空市场近几年随着开放而竞争日趋激烈，航空公司为了争取市场，除了加强各种措施外，也在服务品质方面下功夫。

我们也可以经常在航机上看到客户满意度的调查。

此调查是通过调查表来进行的。

调查表的设计通常分为地面的服务品质及航机上的服务品质。

地面又分为订票、候机；航机又分为空服态度、餐饮、卫生…•等。

透过这些调查，将这些数据予以集计，就可得到从何处加强服务品质了。

2柏拉图在工厂里，要解决的问题很多，但往往不知从哪里着手，但事实上大部分的问题，只要能找出几个影响较大的要因，并加以处置及控制；就可解决问题的80 %以上，柏拉图是根据归集的数据，以不良原因、不良状况发生的现象，有系统地加以项目别（层别）分类，计算出各项目别所产生的数据（如不良率、损失金额）及所占的比例，再依照大小顺序排列，再加上累积值的图形。
