2关于桩顶水平位移计算

桩身位移计算桩身位移计算是土木工程中非常重要的一项计算工作，用于评估桩基在不同工况下的变形情况，为工程设计和施工提供基础数据。

本文将从桩的基本概念入手，介绍桩身位移计算的基本原理和方法。

一、桩的基本概念桩是一种常用的地基处理工法，用于增加地基承载力或改善地基的稳定性。

桩的主要作用是通过将荷载传递到深层地基，减小地表沉降和变形。

桩可以根据其施工方式和材料的不同分为多种类型，如钢筋混凝土桩、钢管桩、预应力桩等。

二、桩身位移的定义和影响因素桩身位移是指桩在受到荷载作用时发生的变形，主要包括竖向位移、横向位移和旋转位移。

桩身位移的大小与多种因素有关，如荷载的大小、施工方式、桩的直径和长度、土壤的性质等。

不同类型的桩在不同工况下的位移特性也会有所差异。

桩身位移计算的方法主要有解析法和数值模拟法两种。

1. 解析法解析法是通过建立桩身位移的解析模型，根据桩的受力特点和材料力学理论，利用数学公式进行计算。

常用的解析法包括弹性理论方法、弹塑性理论方法和弹性-塑性-损伤理论方法等。

在计算过程中，需要考虑桩身和土体之间的相互作用关系，以及桩身的刚度和材料的非线性特性。

2. 数值模拟法数值模拟法是通过建立桩身位移的数值模型，利用计算机软件进行模拟计算。

常用的数值模拟方法有有限元法、离散元法和边界元法等。

数值模拟法能够更准确地模拟桩体的受力和变形过程，但需要较高的计算能力和专业的软件支持。

四、桩身位移计算的步骤桩身位移计算的步骤主要包括以下几个方面：1. 确定荷载情况：根据工程设计要求和实际情况，确定桩身所受到的荷载类型、大小和作用方式。

2. 建立模型：根据桩的类型和材料特性，建立桩身位移的计算模型。

对于简单的荷载情况，可以使用简化模型进行计算；对于复杂的荷载情况，需要使用更为精细的模型。

3. 确定边界条件：根据实际情况，确定桩身位移计算中的边界条件。

边界条件包括桩顶和桩底的约束情况，以及桩身与土体之间的相互作用关系。

4. 进行计算：利用解析法或数值模拟法进行桩身位移的计算。

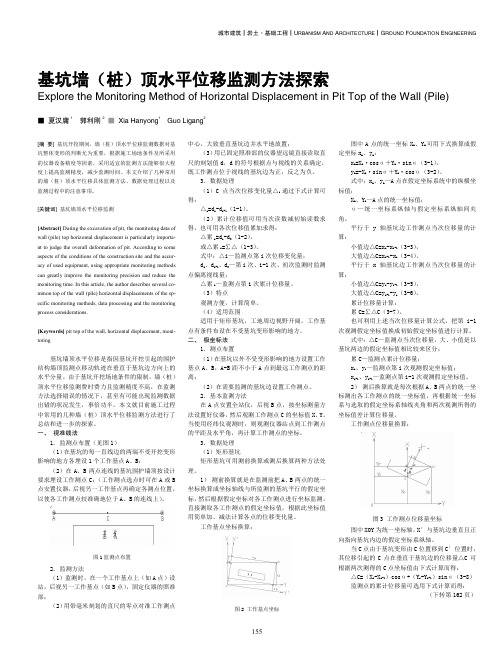

城市建筑┃岩土·基础工程┃U RBANISM A ND A RCHITECTURE ┃G ROUND F OUNDATION E NGINEERING155基坑墙（桩）顶水平位移监测方法探索Explore the Monitoring Method of Horizontal Displacement in Pit Top of the Wall (Pile)■ 夏汉庸1郭利刚2■ Xia Hanyong 1Guo Ligang 2[摘 要] 基坑开挖期间，墙（桩）顶水平位移监测数据对基坑整体变形的判断尤为重要，根据施工场地条件及所采用的仪器设备精度等因素，采用适宜的监测方法能够很大程度上提高监测精度，减少监测时间。

本文介绍了几种常用的墙（桩）顶水平位移具体监测方法、数据处理过程以及监测过程中的注意事项。

[关键词] 基坑墙顶水平位移监测[Abstract] During the excavation of pit, the monitoring data of wall (pile) top horizontal displacement is particularly importa- nt to judge the overall deformation of pit. According to some aspects of the conditions of the construction site and the accur- acy of used equipment, using appropriate monitoring methods can greatly improve the monitoring precision and reduce the monitoring time. In this article, the author describes several co- mmon top of the wall (pile) horizontal displacements of the sp- ecific monitoring methods, data processing and the monitoring process considerations.[Keywords] pit top of the wall, horizontal displacement, moni- toring基坑墙顶水平位移是指因基坑开挖引起的围护结构墙顶监测点移动轨迹在垂直于基坑边方向上的水平分量。

管桩中心位移偏差计算公式引言。

管桩是一种常见的地基基础工程结构，在建筑和土木工程中广泛应用。

管桩的中心位移偏差是评估管桩工程质量和安全性的重要指标之一。

因此，准确计算管桩中心位移偏差是非常重要的。

本文将介绍管桩中心位移偏差的计算公式及其应用。

管桩中心位移偏差计算公式。

管桩中心位移偏差是指管桩在竖直方向上的偏移距离。

为了准确计算管桩中心位移偏差，需要考虑多种因素，包括管桩的材料、直径、长度、地基土的性质等。

以下是常用的管桩中心位移偏差计算公式：1. 简单支承管桩的中心位移偏差计算公式：Δ = (P L^3) / (3 E I)。

其中，Δ表示管桩的中心位移偏差，P表示管桩所受的垂直荷载，L表示管桩的长度，E表示管桩的弹性模量，I表示管桩的惯性矩。

2. 桩顶水平位移引起的管桩中心位移偏差计算公式：Δ = (M L) / (E I)。

其中，Δ表示管桩的中心位移偏差，M表示桩顶水平位移所引起的弯矩，L 表示管桩的长度，E表示管桩的弹性模量，I表示管桩的惯性矩。

3. 地基沉降引起的管桩中心位移偏差计算公式：Δ = (q L^4) / (8 E I)。

其中，Δ表示管桩的中心位移偏差，q表示地基的单位沉降压力，L表示管桩的长度，E表示管桩的弹性模量，I表示管桩的惯性矩。

以上是常用的管桩中心位移偏差计算公式，通过这些公式可以较为准确地计算管桩的中心位移偏差，为工程质量和安全性的评估提供重要依据。

管桩中心位移偏差的影响因素。

管桩中心位移偏差的大小受多种因素的影响，主要包括以下几个方面：1. 地基土的性质，地基土的承载能力和变形特性对管桩中心位移偏差有重要影响。

地基土的强度和变形模量越大，管桩的中心位移偏差就越小。

2. 管桩的材料和尺寸，管桩的材料、直径和长度等尺寸参数对管桩中心位移偏差也有一定影响。

一般来说，直径较大、长度较长的管桩其中心位移偏差较小。

3. 外部荷载，外部荷载是指管桩所受的垂直荷载、水平荷载和地基沉降等。

桥的桩顶水平位移计算程序为了编写这个程序，我们需要以下的输入数据：1.桥梁的结构参数，包括桥梁的长度、宽度、高度等；2.桥梁所受荷载的参数，包括垂直荷载、水平荷载等。

通过这些输入数据，我们可以进行以下的计算步骤：步骤1:计算桥梁的刚度桥梁的刚度是指在给定弯矩或剪力下，桥梁产生的桩顶水平位移。

通过桥梁的结构参数，可以计算出桥梁的刚度。

步骤2:计算桥梁所受荷载根据已知的荷载参数，可以计算出桥梁所受荷载的大小。

这包括垂直荷载和水平荷载。

步骤3:计算桥梁的位移根据步骤1和步骤2的计算结果，可以得出桥梁的位移。

桥梁的位移是指桥梁受到荷载后发生的变形情况，包括水平位移、竖向位移等。

步骤4:输出结果将步骤3计算得出的位移数值输出，以便用户查看。

这个程序可以使用任何编程语言来实现，例如C、C++、Python等。

以下是一个使用Python编写的简单示例：```pythondef calculate_horizontal_displacement(length, width, height, vertical_load, horizontal_load):# Step 1: Calculate the stiffness of the bridgestiffness = ...# Step 2: Calculate the loads on the bridgevertical_load = ...horizontal_load = ...# Step 3: Calculate the displacement of the bridgedisplacement = stiffness * (vertical_load + horizontal_load) return displacement# Input parameterslength = 10 # length of the bridgewidth = 5 # width of the bridgeheight = 3 # height of the bridgevertical_load = 1000 # vertical load on the bridgehorizontal_load = 500 # horizontal load on the bridge# Calculate the horizontal displacementhorizontal_displacement =calculate_horizontal_displacement(length, width, height,vertical_load, horizontal_load)# Output the resultprint("The horizontal displacement of the bridge is: ", horizontal_displacement)```通过以上的计算步骤和示例代码，我们可以编写一个用于计算桥梁桩顶水平位移的程序。

灌注桩的一级基坑顶部水平位移【最新版】目录1.灌注桩的一级基坑顶部水平位移概述2.灌注桩的一级基坑顶部水平位移的原因3.灌注桩的一级基坑顶部水平位移的影响4.灌注桩的一级基坑顶部水平位移的防治措施正文灌注桩的一级基坑顶部水平位移是指在灌注桩基坑开挖过程中，基坑顶部土体在水平方向上发生的位移。

这种现象可能会对周边环境、地下设施以及施工安全产生不利影响，因此需要对其进行深入了解并采取有效措施进行防治。

一、灌注桩的一级基坑顶部水平位移的原因灌注桩的一级基坑顶部水平位移的原因主要有以下几点：1.土体自身的性质：如土体的粘性、密度、角度等，这些性质会影响到土体的抗剪强度和抗压强度，从而影响到基坑顶部土体的水平位移。

2.基坑周边的环境因素：如地下水位变化、周边建筑物的影响、气候变化等，这些因素都可能导致基坑顶部土体发生水平位移。

3.施工因素：如基坑开挖的方式、速度、深度等，这些因素如果控制不当，都可能导致基坑顶部土体发生水平位移。

二、灌注桩的一级基坑顶部水平位移的影响灌注桩的一级基坑顶部水平位移可能会对周边环境、地下设施以及施工安全产生以下影响：1.对周边环境的影响：基坑顶部水平位移可能会导致周边道路、建筑物等的沉降，甚至可能会引起裂缝，严重影响周边环境的美观性和安全性。

2.对地下设施的影响：基坑顶部水平位移可能会影响到地下的管线设施，如管道、电缆等，导致其移位或者损坏，影响其正常使用。

3.对施工安全的影响：基坑顶部水平位移可能会导致基坑坍塌，严重影响施工人员的生命安全。

三、灌注桩的一级基坑顶部水平位移的防治措施为了防止灌注桩的一级基坑顶部水平位移，可以采取以下措施：1.合理设计基坑：在设计阶段，应充分考虑周边环境、地下设施等因素，选择合理的基坑形式和尺寸，以减小基坑顶部水平位移的可能性。

2.合理选择施工方法：应根据基坑的具体情况，选择合适的开挖方式和设备，控制好开挖的速度和深度，以减小基坑顶部水平位移的可能性。

桩基础水平承载力的概念及计算方法(一)对于承受水平荷载显著的建（构）筑物，根据其受荷方式的不同大致方式分为几类：一类是以长期水平荷载为主九种的构筑物，例如挡土墙、拱结构、堆载场地等构筑物桩基受到年力的高度力；另一类是以周期荷载或循环荷载为主的建筑物，例如地震或风产生的建（构）筑物水平力、吊车等产生的制动力、海洋客户端平台工程或岸边工程等波浪产生的水平力。

对于一般建筑物，当水平荷载较大且桩基埋深此时较浅时，人体工学桩基的水平承载力设计应成为重点。

本文章主要考虑单桩水平承载力的问题。

单桩在水平荷载下的承载特性是指桩顶在水平荷载下产生水平位移和转角，桩身出现弯曲应力、桩前应力受侧向挤压，产生危急情况桩身结构和地基的破坏情况。

影响单桩水平承载力和位移的因素包括桩身截面抗弯刚度、材料强度、桩侧土质条件、桩身入土深度、桩顶约束条件等。

根据水平力作用下单桩的承载变形性状，可将桩分为刚性桩、半刚性桩、柔性桩。

1.1.1水平受荷单桩的破坏机理研究单桩在低水平荷载区域时基本表现为由线性到非线性区段的过渡过程，在达到极限荷载后，即使不继续增加主梁，水平位移也会急剧增加，会出现水平荷载下降经常出现的特征，即到达了极限状态。

这种单桩水平承载的非线性物理性质是随着水平位移化学成分的增大，不仅会和桩周边地基的非线性特性一起从地表面延伸到地基深部产生渐进性破坏，还会相继出现处于稳定性状态桩体向出现塑性铰转化的情况，见图1.1.1-1。

图1.1.1-1单桩桩顶水平荷载-水平位移关系（引自《大韩民国建筑基础结构设计建筑指南》）在桩身结构出现破坏到形成极限状态时，此种破坏情况一般包含条件两种情况：①地基土在桩长范围内产生破坏的情况；②桩头固定时，桩顶和桩身地下部分形成两个塑性铰（桩头自由而地下部分为铰）的状态，并且这两个断面间的地基土也有发生破坏的情况。

总的说来，单桩水平承载力主要是由桩身抗弯能力和桩侧土强度（稳定性）控制。

对于低配筋率灌注桩，通常是由桩身先出现裂缝，随后断裂破坏；此时，单桩水平气压承载力由桩身强度控制。

桩顶水平位移系数桩顶水平位移系数是指桩的顶部水平位移与桩身竖向位移之比，是评估桩的水平位移性能的重要指标。

桩顶水平位移系数的大小直接影响着桩在水平方向的稳定性和抗侧力能力，因此在桩基工程设计和施工中具有重要意义。

桩顶水平位移系数的计算需要考虑桩身的刚度、土体的侧向土压力和桩身的摩阻力等因素。

一般来说，桩身刚度越大，桩顶水平位移系数越小，桩的水平位移性能越好。

而土体的侧向土压力和桩身的摩阻力则会增大桩顶水平位移系数，降低桩的水平位移性能。

在桩基工程设计中，为了保证桩的水平位移性能，可以采取以下措施：1. 选择合适的桩型和桩径：不同的桩型和桩径对桩的水平位移性能有着不同的影响。

一般来说，较大直径的桩具有更好的水平位移性能，而扩底桩、摩擦桩等特殊桩型也可以提高桩的水平位移性能。

2. 控制桩身刚度：桩身的刚度是影响桩顶水平位移系数的重要因素。

通过选择适当的材料和桩身截面尺寸，可以控制桩身的刚度，提高桩的水平位移性能。

3. 优化桩基布置：合理的桩基布置可以减小桩间的相互影响，降低桩顶水平位移系数。

在设计中应尽量避免桩群的聚集，同时考虑桩的排列间距和间隔，以减小相互之间的干扰。

4. 考虑土体的侧向土压力：土体的侧向土压力会增大桩顶水平位移系数。

在设计中应合理估计土体的侧向土压力，并采取相应的措施来减小土体的侧向土压力，如采用边坡支护等。

5. 加强桩基施工质量控制：桩基施工质量的好坏直接影响着桩的水平位移性能。

在施工中应严格按照设计要求进行施工，确保桩的竖直度和水平度，避免桩身变形和位移。

桩顶水平位移系数是评估桩的水平位移性能的重要指标，对于桩基工程的设计和施工具有重要意义。

通过合理的桩型选择、控制桩身刚度、优化桩基布置、考虑土体的侧向土压力以及加强桩基施工质量控制等措施，可以提高桩的水平位移性能，确保桩基的稳定性和抗侧力能力。

一、桩参数桩外径d（m）桩内径ｄ1（m）周长u（m）保护层厚度（mm）0.2500.78535A j（ｍ2）A p1（ｍ2）除去保护层ｄ0（m）0.049062500.18换算截面模量W0(m3)换算截面惯性矩I0(m4)桩身配筋率ρg钢筋面积Ａs（ｍ2）0.0015917540.0001432580.65%318.91二、桩顶荷载效应组合值水平力标准值（kN)竖向力压力标准值（kN)竖向力拉力标准值（kN)51710三、土层参数素填土C（kPa）Ф（度）抗拔系数　λi10150.7q sik（kPa）q pk（kPa）L（m）25150 1.7四、单桩竖向极限承载力标准值Q uk=Q sk+Q pk=uΣq sik L i+q pk A j=40.7kN五、单桩抗拔极限承载力标准值T uk=λi q sik u i L i=23.4kN 六、单桩水平承载力特征值(由水平位移控制）桩身配筋率ρg>0.65%混凝土弹性模量C30 Ec（N/mm2）钢筋弹性模量HRB335Es（N/mm2）αE=E s/E c30000200000 6.67桩身抗弯刚度EI(kN*m2)桩身计算宽度b0（m）36530.7875桩顶水平位移允许值X0a（m）水平抗力比例系数m（MN/m4）桩的水平变形系数α（ｍ-1）灌注桩计算0.01141.25桩深取值（m ）换算埋深αh （m ）桩顶水平位移系数Vx1.82.253.9=13.63kN七、单桩水平承载力特征值(由桩身强度控制）桩身配筋率ρg <0.65%桩截面模量塑性系数γm混凝土弹性模量C30ft （N/mm 2）桩顶最大弯矩系数V M 桩身换算截面积A n (m 2)21.430.560.050869635桩顶竖向力影响系数拉力ζN桩顶竖向力影响系数压力　ζN 10.5压力时单桩水平承载力特征值 R ha =11.21kN 拉力时单桩水平承载力特征值 R ha =9.86kNnt m NgMt m haA f NWf R 1)2225.1(75.00axhax EIR 0375.0。
