铝合金外窗安装防渗漏措施(PPT)

铝合金门窗铝合金门窗做防水处理要做到以下几点：1、由于一般铝门窗是凹进结构的，窗顶一定要做滴水鹰嘴，防止雨水的毛细现象发生。

2、铝合金门窗的四周从窗边300MM左右要涂防水涂层（沥青），在做防水涂层前要用将要涂的位置的灰扫除后涂铅水油。

3、窗四周要用添加防水剂的混凝土密封，请注意一定要加防水剂，因为普通混凝土在凝固时混凝土因为水份反应后失水，内部为孔状，水会从孔内渗向室内，而添加防水剂的混凝土内部为密实的，不会渗水。

（而国内用的发泡剂不知效果怎样）4、窗框四周与其它材料的交接位要打防水密封胶。

5、所有开启窗顶部要加披水板，防止雨水从开口向上的缝流入室内。

6、玻璃与铝合金框料要注密封胶，不要使用胶条。

7、窗底部最好设计一个凸台，凸台的面位于玻璃面后边，这样从四周汇集的水不会顺窗台流向室内。

8、窗底部的窗台板与窗的胶缝应设计朝外而不是朝上，而窗台板也一定要设计有朝外的斜坡。

9、若是单玻，窗底横应在玻璃的四分之一处设计冷凝水导流孔。

10、窗两边应注意第二条，第三，第四就可以了。

而施工应严格作好四周的接口处理，根据实际工程经验，注意了以上十点，门窗应不会漏了。

11、放线→安装框顶部限位槽→安装金属饰面的木底托→安装竖向门框→安装玻璃→安装玻璃门扇上下门夹→门扇定位安装→安装玻璃门拉手 .12．定位、放线：由固定玻璃和活动玻璃门扇组合在的玻璃门，统一进行放线定位。

根据设计和施工图纸的要求，放出玻璃门的定位线，并确定门框位置，准确地测量地面标高和门框顶部标高以及中横框标高。

13、安装框顶部限位槽:限位槽的宽应大于玻璃厚度2-4mm,槽深为10-20mm。

安装时，先由所弹中凡线引出两条金属装饰板边线，然后按边线进行门框顶部限位槽的安装。

通过胶合垫板调整槽口内的槽深。

限位槽除木衬外，采用1.5mm钢板压制、钢板焊制及铝金属型材等衬里外包不锈钢等制成。

14、安装金属饰面的木底托：先把方木固定在地面上，然后再用万能胶将金属饰面板粘在木上，方木可采用直接钉在预埋木砖上，或通过膨胀螺栓连接的方法固定。

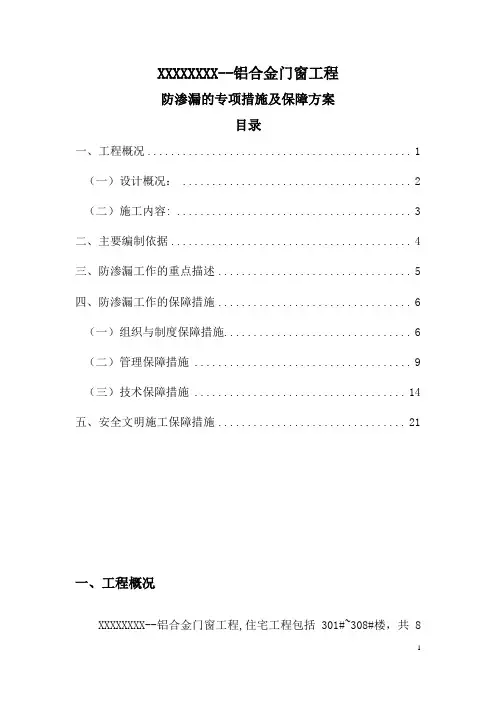

XXXXXXXX--铝合金门窗工程防渗漏的专项措施及保障方案目录一、工程概况 (1)（一）设计概况： (2)（二）施工内容: (3)二、主要编制依据 (4)三、防渗漏工作的重点描述 (5)四、防渗漏工作的保障措施 (6)（一）组织与制度保障措施 (6)（二）管理保障措施 (9)（三）技术保障措施 (14)五、安全文明施工保障措施 (21)一、工程概况XXXXXXXX--铝合金门窗工程,住宅工程包括301#~308#楼，共8栋高层建筑，层数18层。

铝合金门窗工程范围主要包括：铝合金门窗、铝合金百叶。

（一）设计概况：1、型材：铝合金型材表面采用粉末喷涂处理，铝型材颜色具体以业主定板为准。

其中推拉门选用90系列单轨推拉门、推拉窗选用80系列推拉窗、平开窗选用50系列平开窗，百叶窗选用50系列百叶窗，其物理性能及化学成份均满足国标，窗主要受力型材截面壁厚≥1.4mm，门主要受力型材截面壁厚≥2.0mm。

型材质量、壁厚公差按国标GB/T5237-2008为准。

2、玻璃：要求铝合金门窗必须符合《建筑节能设计审查备案表》中的各项参数。

3、与门窗五金配件必须由厂家提供相应荷载力资料及质保资料。

4、门窗锁：（1）平开窗锁选用两点执手锁，颜色以业主确认为准；（2）推拉窗锁选用月牙锁，颜色以业主确认为准；（3）推拉门锁选用月牙锁，颜色以业主确认为准；6、窗撑：根据窗扇尺寸，选用不同的窗撑，具体见图纸要求；窗撑材质选用304不锈钢，厚度不小于2.5mm；窗撑与窗框连接选用不锈钢螺钉。

7、滑轮：推拉窗用1.5mm厚不锈钢尼龙耐磨胶轮，滚珠轴承单滑轮。

推拉门用 1.5mm厚不锈钢尼龙耐磨胶轮，滚珠轴承双滑轮。

8、胶条：平开窗均采用三元乙丙热塑性弹性密封条。

9、毛条：推拉门窗毛条采用优质硅化毛条，确保密封耐用。

10、密封胶：采用中性密封胶，应确保符合《硅酮建筑密封胶》GB/T14683-2003。

11、连接件：采用镀锌铁片厚度不小于1.2mm，宽度不小于20mm，连接件距门窗边框四角距离小于200mm，其余固定点间距350mm~4500mm。

铝合金外窗渗漏原因分析及预防措施摘要:针对目前铝合金外窗存在的渗漏问题进行分析探讨,提出预防渗漏的控制措施。

关键词:铝合金外窗水密性能渗漏水密性能是铝合金外窗应具备的基本性能,铝合金外窗若渗漏严重,将影响建筑物的使用功能和寿命,降低建筑物的安全性和耐久性,铝合金外窗渗漏的原因非常复杂,涉及到设计、材料、加工、安装和管理等各个方面,任何一个环节质量控制不严均可能造成水密性能下降。

一、铝合金外窗渗漏原因分析(一)结构设计或型材选用上存在缺陷1、固定件或材料结构强度和挠度达不到要求,导致在正常风压下型材塑性变形、拉裂或损坏。

2、型材选用上简单套用,导致型材不配套或装配松动或断面挡水高度不足。

(二)产品加工质量达不到要求1、加工精度差、材料不标准造成装配间隙过大。

2、防水垫片规格偏小或搭接处未采用密封胶密封。

3、胶条、毛条偏短,外露钉头钉眼或挤压孔未注胶封堵。

4、排水孔设置不足或设置不当,迎风面孔槽不能满足将水排出的要求。

(三)窗与洞口墙体连结部位处理不当1、窗与洞口墙体之间的间隙过大或过小,填充料没有充满窗框与墙体间的间隙。

2、填充材料不合格,水泥砂浆标号不对或配合比不当。

3、安装完毕后没有对窗外侧与墙体的连接部位进行密封,或防水密封层次不够,或密封失效。

4、固定窗框的调整垫块残留于窗框内,或拆除后没有再进行二次填充。

5、窗与洞口的固定连接不牢,在风荷载作用下产生移动而使密封材料产生裂缝。

(四)辅助材料质量不合格1、密封材料性能差,过早在温差作用下变形失效。

2、未采用硅酮耐候密封胶,所选用的密封胶产品质量差,易产生老化、拉裂等现象。

3、固定铁件的材质及断面达不到要求,在正常风压下松动开裂。

(五)建筑结构或构造本身存在缺陷1、窗台室内外无高差或找坡不足,或进出定位与外墙面缺少一定距离。

2、窗台砂浆配合比不合格,未添加防水剂。

3、外墙、窗台面砖空鼓,无勾缝,或面砖缝隙有细微裂缝存在。

4、窗台阴阳角涂料开裂。

我所在的城市也是海滨城市，对铝合金窗的防渗要求也比较高，采取的方法如下:1、做100mm的带钢筋的窗台；2、窗边抹灰后才安装铝合金窗；3、铝合金窗与洞口的连接件的间距不大于500mm；4、下框采用压浆法，即先铺砂浆（注意采用水灰比较小的砂浆），然后压框，使下框满浆；5、边框及上框先采用较干的浆尽量塞满，然后用木条封上，留灌浆口，用灌浆器灌砂浆（采用细砂）；6、12小时后进行淋水养护，养护5天；7、抹窗边，内侧盖住窗框8mm，外侧盖住4mm；上框外窗边做成鹰嘴，防止水顺窗边流入；下框窗台处做成向外斜的斜坡；8、外墙窗边刮外墙涂料；9、窗框与砂浆连接处用防水涂料抹成一泛水，展开宽度约10mm。

按照以上方法施工，基本上保证不渗水窗渗漏是住宅工程的质量通病，本文就铝合金窗产生渗漏的原因进行分析，并提出相应的防治技术措施，以期取得铝合金窗防渗漏的效果。

一、铝合金窗渗漏原因：1、窗框变形易造成窗与墙体胶结界面产生应力集中现象，从而易发生温度变形裂缝，造成渗漏。

产生的原因是：（1）框体受碰撞产生变形。

（2）框体采用的材料厚度薄，刚度不够。

2、窗框安装后经使用产生松动，当窗扇关闭时撞击窗框，使窗框与墙体界面产生裂缝，造成渗漏。

产生的原因是：（1）安装锚固铁脚间距过大。

（2）锚固铁脚采用的材料过薄。

（3）锚固方法不正确。

3、严冬时，窗框与墙体连接处局部产生结露现象。

产生的原因是：窗框与墙体之间缝隙采用水泥砂浆嵌缝，严寒天气时窗框与墙体产生冷热交换，从而产生结露现象。

二、施工前期的预防工作：1、技术资料准备工作在铝合金窗施工时必须确保下列资料齐全：（1）铝合金窗出厂合格证。

（2）铝合金窗三性测试报告。

（3）铝合金型材的产品质保书。

（4）提供铝合金五金配件的出厂合格证或产品质保书。

（5）铝合金所用的密封材料（橡皮条、毛刷条、密封胶以及玻璃等）的出厂合格证或产品质保书。

（6）铝合金隐蔽工程验收资料。

所有产品质量要求应符合国家或相应标准的规定。

铝合金门窗的安装与防渗水发布时间：2019-08-1700:43<spanclass="javascript"id="text1559341">一、做好铝合金门窗安装的准备工作。

我们在总结以往施工经验教训的基础上，结合工程的实际情况，编写了《三泉家园铝合金门窗施工方案》。

重点体现在：铝合金门窗的制作、安装、检查验收、土建配合、创无渗漏。

方案中同时明确了材料的选用：铝合金型材选用无锡锦绣公司的型材，推拉门选用828系列型材（为增加抗风承载力，加大光启），平开门和窗选用50系列型材。

发泡剂选用巴提玛产品。

硅胶选用道康宁中性硅胶。

在制作时，就实际洞口尺寸、粉刷尺寸进行实地检查，在规范允许的前提下，确定制作尺寸。

对铝合金门窗成品按规范进行验收。

安装前，对铝合金门窗洞口逐个进行检查，并形成书面资料提供给土建粉刷班组，将洞口粉刷尺寸和铝合金门窗框的缝隙统一控制在15mm左右。

我们的做法是：当外墙完成面砖排版后，根据面砖的排版确定铝合金门窗的水平线、垂直线和进出线，进而检查洞口尺寸。

二、铝合金门窗的安装。

铝合金门窗外框安装施工内容包括：1、铝合金门、窗框进场，查水平线，划垂直线、进出线，窗框，洞口对位，清洁洞口。

2、斜木楔固定窗框、校正，射钉固定铁脚，检查。

3、砂浆或细砼封铁脚。

4、铁脚砂浆干固后，拆除木楔，粉户外洞口。

5、注打发泡剂，室外打第一度硅胶。

6、窗框砂浆封框，搓实，收浆。

7、门窗框内侧打硅胶，室外打第二度硅胶。

8、安装框扇。

安装后，对连接件、发泡剂进行隐蔽验收。

对门窗的垂直度对角线进行实测实量，使安装质量符合要求。

在铝合金门窗的安装中，一般可按如下程序进行验收：安装前验收门窗洞口、安装门窗框、验收门窗框、打膨胀剂、室外第一度硅胶、验收膨胀剂、硅胶、交土建粉刷洞口、验收洞口、粉刷、打硅胶、验收硅胶、门窗扇安装、门窗整体验收、淋水试验。

门窗全部安装后，还要进行喷淋试验，以检验门窗的渗漏情况。

铝合金门窗安装质量保证措施本质量保证措施旨在全面贯彻公司质量方针，进一步增强产品质量保证能力，提高全员质量意识，实现质量目标，提高公司的美誉度，增强市场竞争力。

1. 质量管理组织机构图下列有关质量管理的文件，本项目所有的参与者都应认真学习并遵照执行：1-1．国家《建筑法》、《工程建设质量管理条例》、《建筑工程强制性标准》；1-2．项目质量计划、施工组织设计、专项作业指导书、工艺标准、操作规程；1-3．施工图纸、标准图集；1-4．本工程的设计规范和标准；1-5．国家施工规范、规程和标准。

1-6．公司质量管理体系文件2. 质量职责和权限2-1．项目经理是该项目的总负责人, 对公司总经理负责，接受公司总部各职能部门的指导和监督。

直接领导核算部、综合办公室。

2-2．经理助理兼技术负责人，向项目经理负责, 接受公司总部各职能部门的指导和监督。

对项目总的质量保证负责，直接负责指导各部门完成对分包工程的质量监督。

项目技术副经理在项目总工程师指导下负责直接施工工程的质量保证，分管项目技术部。

接受公司总部各职能部门的指导和监督。

分管工程部、质安部。

2-3．项目各部门向分管领导负责, 接受公司总部各职能部门的指导和监督。

3. 质量目标本工程项目的质量目标:达到国家施工及验收规范的合格标准确保工程分步验收，隐蔽工程验收一次交验合格率100%确保工程全部竣工验收一次合格率100%确保工程材料交验合格率100%确保安全文明施工合格率100%4.组织保证措施4-1．施工前，建立完善的施工管理组织机构，明确各管理机构和管理人员的质量职责；4-2．施工前，组织项目管理人员、生产工人进行质量培训，考核合格后持证上岗。

4-3．施工前建立由项目经理领导、由质量部具体执行的质量检查小组，施工中严格按公司总部质量管理规定实行全过程质量监控；质量检查小组人员组成：组长：项目经理；副组长：公司总工，项目各副经理；执行副组长：专职质量员；组员：各部门负责人，各施工工长，材料、设备管理员，测量、试验员，施工班组长；4-4．根据公司总部有关文件规定，结合本项目实际情况，制订严格的奖罚办法，以强有力的手段来保证实现施工质量目标。
