ARES_7_Professional教程(精选)

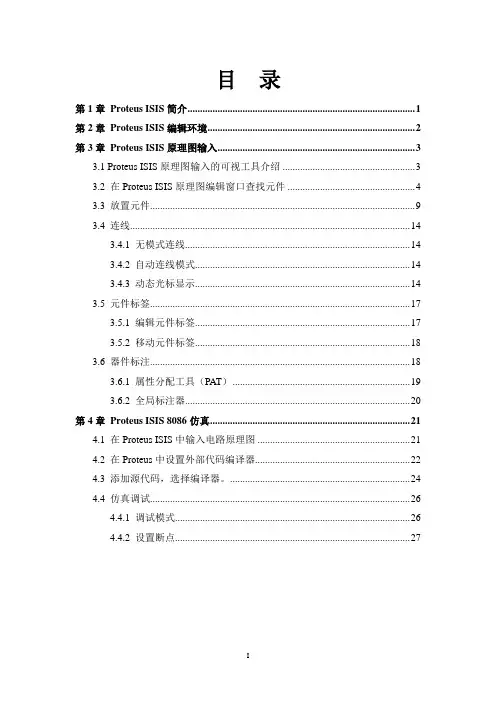

目录第1章Proteus ISIS简介 (1)第2章Proteus ISIS编辑环境 (2)第3章Proteus ISIS原理图输入 (3)3.1 Proteus ISIS原理图输入的可视工具介绍 (3)3.2 在Proteus ISIS原理图编辑窗口查找元件 (4)3.3 放置元件 (9)3.4 连线 (14)3.4.1 无模式连线 (14)3.4.2 自动连线模式 (14)3.4.3 动态光标显示 (14)3.5 元件标签 (17)3.5.1 编辑元件标签 (17)3.5.2 移动元件标签 (18)3.6 器件标注 (18)3.6.1 属性分配工具（PAT） (19)3.6.2 全局标注器 (20)第4章Proteus ISIS 8086仿真 (21)4.1 在Proteus ISIS中输入电路原理图 (21)4.2 在Proteus中设置外部代码编译器 (22)4.3 添加源代码，选择编译器。

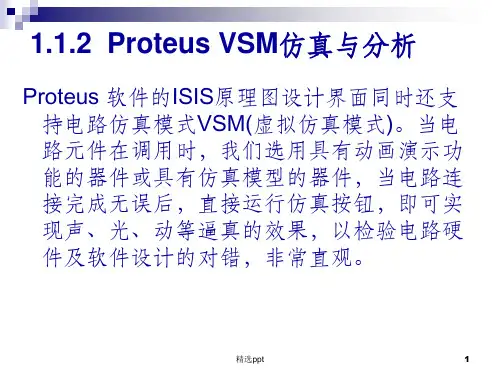

(24)4.4 仿真调试 (26)4.4.1 调试模式 (26)4.4.2 设置断点 (27)第1章Proteus ISIS简介Proteus是英国Labcenter公司开发的电路分析与实物仿真及印制电路板设计软件，它可以仿真、分析各种模拟电路与集成电路。

软件提供了大量模拟与数字元器件及外部设备，各种虚拟仪器，特别是它具有对单片机及其外围电路组成的综合系统的交互仿真功能。

Proteus 7主要由ISIS和ARES两部分组成，ISIS的主要功能是原理图设计及与电路原理图的交互仿真，ARES 主要用于印制电路板的设计。

本手册介绍如何利用Proteus ISIS输入电路原理图、利用外部编译器编译8086汇编程序并进行基于8086微处理器的VSM 仿真。

Proteus 7可以在以下操作系统中使用：注意，Proteus软件也可能能在Windows 98，NT, Millennuium等合法Windows 系统中使用，只不过Labcenter和Microsoft都已经不再对此提供技术支持服务。

1. 软件打开双击桌面上的ISIS 7 Professional图标或者单击屏幕左下方的“开始”→“程序”→“Proteus 7 Professional?→“ISIS 7 Professional”，出现如图1-1所示界面，随后就进入了囿-1 启动时的界面2. 工作界面Proteus ISIS的工作界面是一种标准的Windows界面，如囿-2所示。

包括：标题栏、主菜单、标准工具栏、绘图工具栏、状态栏、对象选择按钮、预览对象方位控制按钮、仿真进程控制按钮、预览窗口、对象选择器窗口、图形编辑窗口?图-2 Proteus ISIS的工作界 3. 跑马灯实例设访图-3 跑马灯实便①将所需元器件加入到对象选择器窗口。

Picking Components into the Schematic单击对象选择器按钿，如图-4 所示囿-4 添加元器仿/p>11弹出“Pick Devices”页面，在“Keywords”输入AT89C，系统在对象库中进行搜索查找，并将搜索结果显示在“Results”中，如囿-5所示?/p>囿-5 搜索查找元器仿在“Results”栏中的列表项中，双击“AT89C52”，则可将“AT89C52”添加至对象选择器窗口?接着在“Keywords”栏中重新输入LED，如图所示。

双击“LED-BLUE”，则可将“LED-BLUE?LED数码箿添加至对象选择器窗口，使用同样的方法，抿0WATT470R电阻添加至对象选择器窗口?经过以上操作，在对象选择器窗口中，已有了AT89C52、LED-BLUE?0WATT470R三个元器件对象，若单击AT89C52，在预览窗口中，见到AT89C51的实物图，单击其他两个器件，都能浏览到实物图。

此时，我们已注意到在绘图工具栏中的元器件按钿处于选中状态?②放置元器件至图形编辑窗口Placing Components onto the Schematic在对象选择器窗口中，选中AT89C52，将鼠标置于图形编辑窗口该对象的欲放位置、单击鼠标左键，该对象被完成放置，如囿-6所示。

图1-15 元件拾取对话框
精选ppt
28
ISIS 7 Professional的元件拾取就是把元 件从元件拾取对话框中拾取到图形编辑界面 的对象选择器中。元件拾取共有两种办法。
(1) 按类别查找和拾取元件
元件通常以其英文名称或器件代号在库 中存放。我们在取一个元件时，首先要清楚 它属于哪一大类，然后还要知道它归属哪一 子类，这样就缩小了查找范围，然后在子类 所列出的元件中逐个查找，根据显示的元件
精选ppt
4
Audio：音频信号发生器，数据来源于wav文件。 DState：单稳态逻辑电平发生器。 DEdge：单边沿信号发生器。 DPulse：单周期数字脉冲发生器。 DClock：数字时钟信号发生器。 DPattern：模式信号发生器。 Proteus 激励源的可编辑格式示例如图1-3所示。
图1-14 ISIS Professional的编辑界面
精选ppt
26
在弹出的对话框中选择“No”，选中“以后不再 显示此对话框”，关闭弹出提示。
本例所用到的元件清单如表1-1所示。
表1-1 例1的元件清单
精选ppt
27
用鼠标左键单击界面左侧预览窗口下面的“P” 按钮，如图1-14所示，弹出“Pick Devices”(元件拾 取)对话框，如图1-15所示。
放置鼠标指针到编辑窗口内想要放大或缩 小的地方，按“F6”(放大)或“F7”(缩小)放大 或缩小图形，按“F8”显示整个图形。
按住“Shift”键，在编辑窗口内单击鼠标左 键，拖出一个欲显示的窗口。
精选ppt
38
3. 元件位置的调整和参数的修改
在编辑区的元件上单击鼠标左键选中元件(为红 色)，在选中的元件上再次单击鼠标右键则删除该元 件，而在元件以外的区域内单击右键则取消选择。 元件误删除后可用图标 找回。单个元件选中后， 单击鼠标左键不松可以拖动该元件。群选使用鼠标 左键拖出一个选择区域，使用图标 来整体移动。 使用图标 可整体复制，图标 用来刷新图面。

探针—— 直接布置在线路上，用于采集和测量 电压/电流信号；
电路激励—— 系统的多种激励信号源；
虚拟仪器—— 用于观测电路的运行状况；
曲线图表—— 用于分析电路的参数指标。
1. 仿真工具—— 激励源
DC：直流电压源。 Sine：正弦波发生器。 Pulse：脉冲发生器。 Exp：指数脉冲发生器。 SFFM：单频率调频波信号发生器。 Pwlin：任意分段线性脉冲信号发生器。 File：File信号发生器，数据来源于ASCII文件。
学会合理控制编辑区的视野是元件编辑和电路连 接进行前的首要工作。
编辑窗口的视野平移可用以下方法：
在原理图编辑区的蓝色方框内，把鼠标指针放置在 一个地方后，按下“F5”，则以鼠标指针为中心显示 图形。
当图形不能全部显示出来时，按住“Shift”键， 移动鼠标指针到上、下、左、右边界，则图形自动 平移。
图1-3 Proteus 激励源的可编辑格式示例
3. 交互式仿真实例(741放大电路)
高级仿真(ASF)实例(741放大电路分析)如图 1-5所示。
激励源
电压探针
虚拟仪器
❖图1-5 741放大电路分析
噪声分析：显示随频率变化的输出噪声和等效输入 噪声电压，并列出电路各部分所产生的噪声电压清 单。741放大电路的噪声分析如图1-6所示。
符号、参数来判断是否找到了所需要的元 件。双击找到的元件名，该元件便拾取到 编辑界面中了。
拾取元件对话框共分四部分，左侧从上 到下分别为直接查找时的名称输入、分类 查找时的大类列表、子类列表和生产厂家 列表。中间为查到的元件。
列表。右侧自上而下分别为元件图形和元件封
装，图1-16中的元件没有显示封装。
2. 仿真工具—— 虚拟仪器
