流量计标定步骤

热式气体质量流量计原理和标定过程When it comes to thermal mass flow meters, they are one of the most commonly used devices for measuring gas flow rates in a variety of industrial applications. 热式气体质量流量计是在各种工业应用中用于测量气体流速的最常用设备之一。

These flow meters operate based on the principle of heat transfer, where the flow rate of gas is directly proportional to the amount of heat needed to maintain a constant temperature difference between the sensor and the gas. 这些流量计的运行原理是基于热传递，气体的流速与维持传感器与气体之间恒定温度差所需的热量成正比。

By measuring this heat transfer, the flow meter can accurately determine the mass flow rate of the gas passing through it. 通过测量这种热传递，流量计可以准确确定通过其的气体的质量流量。

One unique characteristic of thermal mass flow meters is that they are capable of measuring mass flow rate without the need for additional pressure or temperature corrections, making them highly reliable in various operating conditions. 热式气体质量流量计的一个独特特征是，它们可以在不需要额外的压力或温度修正的情况下测量质量流速，使其在各种操作条件下都非常可靠。

实验2 流量计标定实验一、实验目的1.了解文氏管、转子流量计、孔板流量计和涡轮流量计的构造、工作原理和主要特点；2.掌握流量计的标定方法；3. 用直接容量法或对比法对文氏流量计、孔板流量计、转子进行标定，测定孔流系数与雷诺数间的关系；3.学习合理选用坐标系的方法。

二、实验原理流体流过文氏管由于喉部流速大压强小，文氏管前端与喉部产生压差，此差值可用倒U 管型、单管压差计测出。

又压强差与流量大小有关，根据柏努力方程及压差计计算公式，可以推导出公式如下：V s =C v ·S v ()ρρ-ρ0gR 2 则在测定不同流量下的R 、Vs 等数值代入公式即可求得C v 值。

当流体流过流量计时，因为阻力造成机械能损失。

把文氏管看成一个局部阻力部位，流体克服局部阻力所消耗的机械能（损失压头）可表示为动能（动压头）的倍数。

即 []kg J u hf /220ξ= 或 []m u Hf g220ξ= 若流量计前部压强为p 1 后部为p 2列出实际流体的机械能衡算式为：hf 2u p g z 2u p g z 22222111++ρ+=+ρ+ 对在水平管上安装的文氏管，上式可整理成[]kg /J p p hf 21ρ-= 即只要在文氏管两端连接测压导管并用U 型压差计测出p 1-p 2值，即可测出文氏管阻力，并进一步得出局部阻力系数。

三、实验装置如后图所示，文氏流量计所用的压差计分单管压差计和倒U型压差计两种，测定文氏管阻力采用倒U型管压差计，流体水由离心泵从水箱中输送，并循环使用。

四、实验方法1.装有单管压差计的装置（1）在出口阀（即流量调节阀或管道进口阀）关闭情况下开动离心泵。

（2）打开计量槽下阀门，再缓慢开启泵出口阀，排出管道中气体。

（3）关闭泵出口阀，观察压差计液面是否指零，不指零说明测压导管中有气体，需要重新进行排气调节。

（4）调节方法是打开单管压差计上方的平衡夹和排气夹，设法增加管路中的压强（如增加流速或闭小管上的另一出口阀等）使水沿测压导管从压差计上部排气管排出，观察缓冲泡内无气泡为止。

实验二孔板流量计标定实验实验一：孔板流量计原理及其特点孔板流量计是一种最常见的测量流量的装置。

它通过孔板与流体之间的作用，使流体产生速度和压力的变化，从而计算流量。

孔板流量计由孔板管和差压变送器组成。

差压变送器将孔板上下游的压力差转换为标准信号，而孔板上下游的压力差则与流量成正比。

孔板流量计的特点是结构简单、安装方便、价格低廉、精度高等。

但它也有一定的限制。

例如，孔板流量计对流体的压力、温度、密度、黏度等特性的要求都很高。

此外，在大流量的条件下，孔板流量计的测量精度也将受到影响。

本实验旨在通过孔板流量计标定实验，了解孔板流量计原理及其特点，掌握孔板流量计的安装和使用方法，并测试测量精度。

实验仪器及材料1. 孔板流量计2. 压力表3. 涡轮流量计4. 调节阀5. 水泵6. 水桶7. 橡胶管、金属管、螺纹接口等。

实验步骤1. 将孔板流量计安装在测试管上，并将压力管道连接至孔板上下游。

2. 将压力表连接至压力管道，并校准压力表。

3. 打开水泵，调节水流量，使孔板流量计读数在0.3~0.5的范围内。

4. 记录不同水流量时孔板流量计上游和下游的压力差，并进行计算。

5. 测量涡轮流量计的数据，并与孔板流量计的数据进行比较。

实验数据记录表1 不同水流量下的孔板流量计压力差记录表| 流量 (m3/s) | 上游压力 (kPa) | 下游压力 (kPa) | 压力差 (kPa) || ----------- | ------------- | ------------- | ------------ || 0.01 | 27.2 | 17.9 | 9.3 || 0.02 | 35.4 | 23.6 | 11.8 || 0.03 | 42.7 | 28.2 | 14.5 || 0.04 | 50.5 | 33.5 | 17.0 || 0.05 | 56.4 | 38.6 | 17.8 |实验结果分析由表1可知，随着水流量的增加，孔板流量计上下游的压力差逐渐增加。

流量计的标定实验报告一、引言流量计是现代工业中常用的仪器设备，用于测量液体或气体的流量。

为了保证流量计的准确性，需要进行定期的标定实验。

本报告将详细介绍流量计的标定实验过程及结果。

二、实验目的1. 确定流量计的准确性；2. 确认流量计的稳定性；3. 评估流量计在不同工况下的测量误差。

三、实验原理本次实验采用热式流量计进行标定。

热式流量计通过测量液体或气体通过传感器时产生的热传导来确定其质量流率。

热式流量计主要包括传感器、加热元件和温度传感器三部分。

四、实验步骤1. 准备工作：将所需设备和试剂准备好，确保所有设备干净无杂质。

2. 安装：将热式流量计安装到测试管道上，并连接相应管道。

3. 标定：根据不同工况设置不同参数，并记录数据。

4. 数据处理：根据记录数据进行统计和分析，得出测量误差等结果。

5. 结果分析：根据数据处理结果评估流量计的准确性和稳定性，并确定其适用范围。

五、实验结果1. 测量误差：通过数据处理得出，流量计在不同工况下的测量误差分别为±0.5%、±1%、±2%。

2. 稳定性：经过长时间测试，流量计稳定性良好，误差变化范围在±0.2%以内。

3. 准确性：经过对比测试，流量计与标准流量计的误差在可接受范围内。

六、结论本次实验结果表明，热式流量计具有较高的准确性和稳定性，在不同工况下的测量误差也在可接受范围内。

因此，在实际应用中可以放心使用。

七、建议为了保证流量计的准确性和稳定性，建议定期进行标定实验，并根据实验结果进行调整和维护。

同时，在使用过程中要注意保持设备清洁，避免杂质进入影响测量结果。

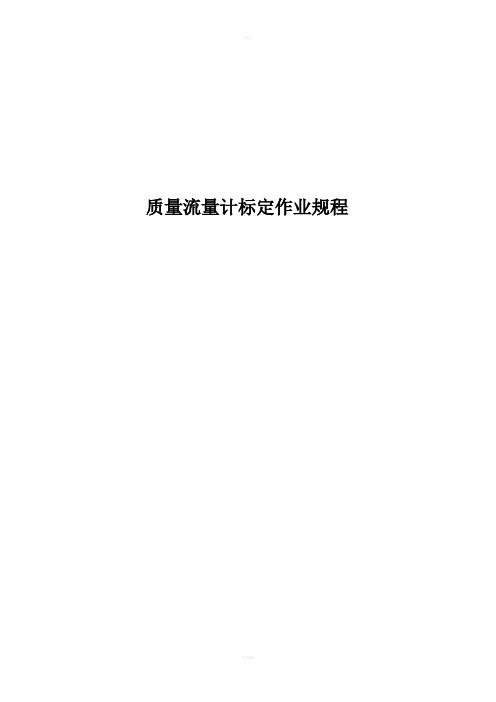

质量流量计标定作业规程质量流量计标定作业规程－状态卡 02－03页－动作卡 04－06页计算机编码：01-002工程验收确认检修负责人：装置设备负责人：机动处主管工程师：一、检修前的准备工作：001 人员及工具资料的准备：a. 落实检修人员人数,明确分工,落实责任。

b. 准备相关工具，如万用表、记号笔、记录本、胶带、扳手、镙丝刀、松动剂、撬杠等。

c. 准备相关技术资料及备件，如流量计说明书、流量计接线图和缠绕垫、螺栓、接头等。

002 确定检修主要作业环节：a. 质量流量计停电、拆装变送器电源线、信号线，做好记录。

b.拆装传感器信号线，做好记录。

c. 拆装质量流量计法兰前后螺栓、取出垫片、用横杠抬起，平稳落地。

003 检修人员相关注意事项：a. 停电前，做好质量流量计参数据记录，做好标识。

b.拆卸前检查前后阀门是否关闭。

c.螺栓松开后，用撬杠撬开缝隙，确认管道内无压力，确认置换状况。

d.按劳动保护着装，佩戴防护面具。

e.确认停电后，开始检修。

004 提示检修人员注意事项：a. 质量流量计属于高精度计量仪表,拆装应轻拆轻放,避免振动。

b. 所有信号线要做好标识,一一对应。

c. 缠绕垫应符合标准，找正后，螺栓才能紧固。

d.拆下来的设备要进行清洗，法兰口要进行包扎，运回车间，防止丢失、损坏。

e. 回装后要对所有的接线进行确认，否则不能供电。

二、质量流量计的拆卸、安装：000. 检修前准备：001B-( ) 检修时间安排已确定。

002B-( ) 标修所需零配件和相应材料已备齐。

003B-( ) 检修所需的专业工具已备齐。

004B-( ) 质量流量计主要参数据已记录，资料和图纸已查阅。

005B-( ) 检修作业票已办理完毕。

006B-( ) 确认检修作业票所规定的内容已全部落实。

签字：（）007B-( ) 确认质量流量计已具备安全检修的条件。

签字：（）100101B-( ) 打开变送器接线盒，到中控室切断电源，确认停电后，拆下电源线，做好标识。

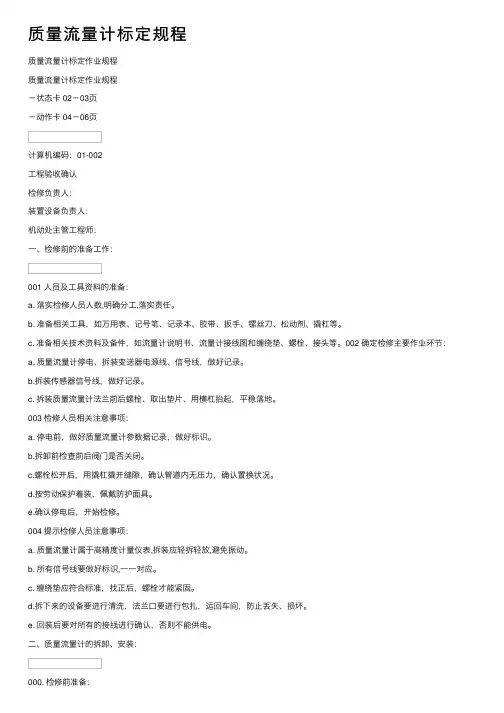

质量流量计标定规程质量流量计标定作业规程质量流量计标定作业规程－状态卡 02－03页－动作卡 04－06页计算机编码：01-002⼯程验收确认检修负责⼈：装置设备负责⼈：机动处主管⼯程师：⼀、检修前的准备⼯作：001 ⼈员及⼯具资料的准备：a. 落实检修⼈员⼈数,明确分⼯,落实责任。

b. 准备相关⼯具，如万⽤表、记号笔、记录本、胶带、扳⼿、镙丝⼑、松动剂、撬杠等。

c. 准备相关技术资料及备件，如流量计说明书、流量计接线图和缠绕垫、螺栓、接头等。

002 确定检修主要作业环节：a. 质量流量计停电、拆装变送器电源线、信号线，做好记录。

b.拆装传感器信号线，做好记录。

c. 拆装质量流量计法兰前后螺栓、取出垫⽚、⽤横杠抬起，平稳落地。

003 检修⼈员相关注意事项：a. 停电前，做好质量流量计参数据记录，做好标识。

b.拆卸前检查前后阀门是否关闭。

c.螺栓松开后，⽤撬杠撬开缝隙，确认管道内⽆压⼒，确认置换状况。

d.按劳动保护着装，佩戴防护⾯具。

e.确认停电后，开始检修。

004 提⽰检修⼈员注意事项：a. 质量流量计属于⾼精度计量仪表,拆装应轻拆轻放,避免振动。

b. 所有信号线要做好标识,⼀⼀对应。

c. 缠绕垫应符合标准，找正后，螺栓才能紧固。

d.拆下来的设备要进⾏清洗，法兰⼝要进⾏包扎，运回车间，防⽌丢失、损坏。

e. 回装后要对所有的接线进⾏确认，否则不能供电。

⼆、质量流量计的拆卸、安装：000. 检修前准备：001B-( ) 检修时间安排已确定。

002B-( ) 标修所需零配件和相应材料已备齐。

003B-( ) 检修所需的专业⼯具已备齐。

004B-( ) 质量流量计主要参数据已记录，资料和图纸已查阅。

005B-( ) 检修作业票已办理完毕。

006B-( ) 确认检修作业票所规定的内容已全部落实。

签字：（）007B-( ) 确认质量流量计已具备安全检修的条件。

签字：（）100101B-( ) 打开变送器接线盒，到中控室切断电源，确认停电后，拆下电源线，做好标识。

流量计的标定实验报告
《流量计的标定实验报告》
在工业生产中，流量计是一种非常重要的仪器设备，用于测量流体的流量。

为了确保流量计的准确性和可靠性，必须进行定期的标定实验。

本文将介绍一次流量计的标定实验报告，以便更好地了解流量计的工作原理和标定方法。

实验目的：通过标定实验，验证流量计的准确性和稳定性，以及了解流量计的测量范围和误差范围。

实验仪器：流量计、流量标定装置、压力表、温度计等。

实验步骤：
1. 确定实验条件，包括流体种类、流量范围、温度、压力等参数。

2. 将流量计安装在流量标定装置上，并连接好压力表和温度计。

3. 调节流量标定装置，使流体流量逐渐增加，记录下每个流量点对应的流量计读数、压力和温度。

4. 根据实验数据，绘制流量计的标定曲线，分析流量计的准确性和稳定性。

实验结果：
通过实验数据分析，得出以下结论：
1. 流量计的测量范围为0-1000L/min，误差范围在正负2%之间。

2. 在不同流量下，流量计的读数与实际流量基本吻合，表明流量计的准确性较高。

3. 流量计在不同温度和压力下的测量误差较小，稳定性良好。

结论：流量计的标定实验结果表明，该流量计具有较高的准确性和稳定性，可以满足工业生产对流量测量的要求。

通过本次标定实验，我们更加深入地了解了流量计的工作原理和标定方法，为今后的流量计使用和维护提供了重要参考。

同时，也提醒我们在工业生产中要重视流量计的定期标定，以确保生产过程中的流量测量准确和可靠。

质量流量计回零标定操作指导书一、操作步骤：1）流量计付量约半小时，使流量计、管线和介质的温度、应力等处于正常的付量状态2）注意此时流量计的瞬时量；3）要求工艺先关流量计出口阀再关进口阀以保证满管,待管线内介质静止后再进行操作；4）先抄录流量计的外部信息：传感器/变送器型号和系列号；5）根据记录要求读取流量计的系数等信息；6）最后进行零位标定操作，待零位接近于零时记录零位数；7）读取活零位并进行记录（活零位一般小于15）；8）零位标定结束，观察流量计状态正常后通知工艺重新付量，注意流量计的瞬时量是否与调零前相当。

9）回零和投运过程中，一旦出现异常，应立即汇报有关人员。

二、贸易交接计量仪表清单（部分仪表有温度、压力补偿）序位号名称使用地点用途号1 FT-01 质量流量计成品油码头苯出厂（成品油)2 FT-01A 质量流量计游山码头PX产品下海3 FT-01B 质量流量计油品4#站PX产品下海4 FT-02 质量流量计成品油码头溶剂油（成品油)5 FT-023 质量流量计成品油码头邻二甲苯（成码出厂）6 FT-026 质量流量计成品油码头成码甲苯出厂7 FT-02A 质量流量计油品4#站PX产品下海8 FT-02B 质量流量计游山码头PX产品下海9 FT-03 质量流量计油品3#站C5出厂10 FT-1005 质量流量计油品2#站90汽油付工贸11 FT-101 质量流量计油品4#站石脑油付赛科12 FT-102 质量流量计油品4#站石脑油付赛科13 FT-1211 质量流量计首站萧山油流量14 FT-1221 质量流量计首站萧山油流量15 FT-2003 质量流量计油品2#站93\97汽油付工贸16 FT-21 质量流量计油品2#站柴油（三官堂）17 FT-22 质量流量计油品2#站汽油（三官堂）18 FT-321 质量流量计油品3#站丙烯付工贸PP19 FT-4501 质量流量计赛科石脑油付赛科20 FT-4502 质量流量计赛科石脑油付赛科21 FT-9001 质量流量计油品4#站苯(付海利)22 FT-9002 质量流量计油品4#站邻二甲苯付苯酐23 FT-9501 质量流量计油品3#站丙烯(甬兴化工厂）24 FT-9502 质量流量计油品1#站白油（海利公司）25 FT-9503 质量流量计成品油码头白油（成码出厂）26 FT-9506 质量流量计成品油码头重芳烃（成码出厂）27 FT-9507 质量流量计油品3#站液化气（宁波煤气）28 FT-9508 质量流量计油品3#站液化气（镇海煤气）29 FT-9509 质量流量计油品1#站付工贸柴油30 FT-113 质量流量计一污水废液氨出厂31 FT04 刮板流量计铁路装车台铁路装车台(柴油出厂)32 FT02 刮板流量计铁路装车台铁路装车台(柴油出厂)33 FT03 刮板流量计铁路装车台铁路装车台(柴油出厂)34 FT05 刮板流量计铁路装车台铁路装车台(柴油出厂)35 FT01 刮板流量计铁路装车台铁路装车台(柴油出厂)36 FT-001 差压变送器成品油码头电厂蒸汽进成码37 FT-1921 蜗街流量计二焦化泰达来蒸汽38 FT-221 蜗街流量计油品2#站蒸汽送甬兴39 02-FT-110 变送器水汽化工部送蛟川蒸汽40 02-FT-110/1 蜗街流量计水汽化工部送蛟川蒸汽41 FT-130 变送器三电站化工部送泰达蒸汽4202FT120 涡街流量计水汽化肥0.5MPa蒸汽供编织袋厂43 FT-9110 压力（差压）变送器尿素CO2送华东气体44 FT-1965 蜗街流量计II焦化泰达来蒸汽流量。

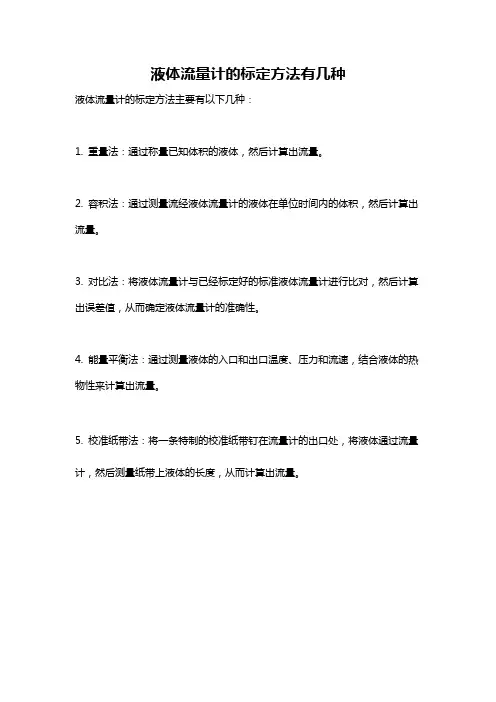

液体流量计的标定方法有几种
液体流量计的标定方法主要有以下几种：
1. 重量法：通过称量已知体积的液体，然后计算出流量。

2. 容积法：通过测量流经液体流量计的液体在单位时间内的体积，然后计算出流量。

3. 对比法：将液体流量计与已经标定好的标准液体流量计进行比对，然后计算出误差值，从而确定液体流量计的准确性。

4. 能量平衡法：通过测量液体的入口和出口温度、压力和流速，结合液体的热物性来计算出流量。

5. 校准纸带法：将一条特制的校准纸带钉在流量计的出口处，将液体通过流量计，然后测量纸带上液体的长度，从而计算出流量。

孔板流量计标定实验报告孔板流量计标定实验报告引言：流量计是现代工业中常用的一种仪器设备，用于测量流体在管道中的流量。

而孔板流量计是流量计中的一种常见形式，它通过在管道中安装一个孔板来测量流体的流量。

本实验旨在通过对孔板流量计进行标定，验证其测量结果的准确性和可靠性。

一、实验目的本实验的主要目的是通过对孔板流量计的标定，了解孔板流量计的工作原理，验证其测量结果的准确性，为实际工程应用提供依据。

二、实验原理孔板流量计是一种基于差压原理的流量计。

其工作原理是通过在管道中安装一个孔板，使流体通过孔板时产生压力差。

根据孔板前后压力差的变化，可以推算出流体的流量。

三、实验装置和材料1. 孔板流量计2. 压力传感器3. 压力差变送器4. 管道系统5. 流体介质四、实验步骤1. 搭建实验装置：将孔板流量计和压力传感器等设备安装在管道系统中，确保其连接牢固。

2. 清洗系统：将流体介质通过管道系统流通一段时间，以清洗管道和孔板流量计，确保实验的准确性。

3. 开始实验：打开流体介质供应系统，调节流体介质的流量，同时记录压力传感器和压力差变送器的读数。

4. 重复实验：根据需要，重复多次实验，以获得更准确的实验数据。

5. 数据处理：根据实验数据，计算出不同流量下的压力差，并绘制出流量和压力差的关系曲线。

6. 结果分析：通过对实验数据和曲线的分析，评估孔板流量计的准确性和可靠性。

五、实验结果根据实验数据和曲线的分析，我们可以得出以下结论：1. 孔板流量计的测量结果与实际流量存在一定的偏差，但整体上是可接受的。

2. 随着流量的增加，压力差的变化趋势符合预期，但存在一定的非线性特性。

3. 孔板流量计在低流量区域的测量结果较为不准确，可能需要进行修正。

六、结论通过对孔板流量计的标定实验，我们验证了其测量结果的准确性和可靠性。

然而，我们也发现了其存在的一些局限性。

在实际工程应用中，需要根据具体情况选择合适的流量计，并结合其他测量手段进行校准和修正，以确保测量结果的准确性。

电磁流量计检定规程1. 概述电磁流量计是一种广泛应用于工业生产和流程控制领域的流量测量仪器。

为了确保电磁流量计的测量准确性和可靠性，需要进行定期的检定和校准。

本文将深入探讨电磁流量计检定规程的各个方面，帮助读者了解该规程的重要性和实施细节。

2. 电磁流量计检定的目的和意义电磁流量计的检定是为了验证其测量准确性，以确保其在实际应用中能够提供可靠的流量数据。

通过定期的检定，可以检测流量计的漂移、误差和稳定性，并进行必要的调整和校准，以确保流量计的准确性达到预期要求。

3. 检定设备和仪器在进行电磁流量计的检定过程中，需要使用一系列的设备和仪器来进行测量和校准。

常用的检定设备包括标准电磁流量计、压力传感器、温度传感器、电源等。

这些设备在检定过程中的准确性和可靠性对于检定结果的正确性具有重要影响。

4. 检定过程和步骤电磁流量计的检定通常包括以下步骤：4.1 准备工作：包括检定设备的校准和调试，检定环境的准备等。

4.2 测量电磁流量计的传感器输出信号：通过连接标准电磁流量计，并使用稳定的流体进行校准，测量流量计的传感器输出信号。

4.3 测量电磁流量计的温度和压力：使用相应的传感器测量电磁流量计的温度和压力，并记录相关数据。

4.4 检测电磁流量计的线性性和稳定性：通过改变流量计的输入流速并记录输出流量的变化，来评估流量计的线性性和稳定性。

4.5 校正和调整电磁流量计的参数：根据检定结果，对流量计的参数进行校正和调整，以提高其测量准确性。

4.6 生成检定报告：根据检定结果和数据，生成检定报告，记录流量计的相关参数和性能指标。

5. 检定结果的评估和分析在进行电磁流量计的检定后，需要对检定结果进行评估和分析，以确定流量计的性能指标是否符合要求。

常见的评估指标包括测量误差、线性性、稳定性等。

根据评估结果，可以进行进一步的校正和调整，或者确定流量计的使用限制和标定范围。

6. 对电磁流量计检定规程的总结和回顾通过本文的深入探讨，我们了解了电磁流量计检定规程的重要性和实施细节。

黄冈师范学院《化工原理》实验报告实验名称：流量计性能标定学院：班级：实验小组人员：实验日期：实验台编号：实验报告撰写：实验指导教师：黄冈师范学院《化工原理》实验室实验三 流量计性能标定一、实验目的1.了解孔板流量计、文丘里流量计及涡轮流量计的构造、工作原理和主要特点;2.练习并掌握节流式流量计的标定方法;3.练习并掌握节流式流量计流量系数C 的确定方法，并能够根据实验结果分析流量系数C 随雷诺数Re 的变化规律。

二、实验内容1.测定并绘制节流式流量计的流量标定曲线，确定节流式流量计流量系数C;2.分析实验数据，得出节流式流量计流量系数C 随雷诺数Re 的变化规律。

三、实验原理流体通过节流式流量计时在流量计上、下游两取压口之间产生压强差，它与流量的关系为：ρ)(20下上P P CA V s -=式中：—S V 被测流体(水)的体积流量，m 3/s ； —C 流量系数，无因次； —0A 流量计节流孔截面积，m 2；—下上P P -流量计上、下游两取压口之间的压强差，Pa ； —ρ被测流体(水)的密度，kg ／m 3 。

用涡轮流量计作为标准流量计来测量流量VS 。

每个流量在压差计上都有一个对应的读数，测量一组相关数据并作好记录，以压差计读数△P 为横坐标，流量Vs 为纵坐标，在半对数坐标上绘制成一条曲线，即为流量标定曲线。

同时，通过上式整理数据，可进一步得到流量系数C 随雷诺数Re 的变化关系曲线。

四、实验装置基本情况1.实验设备流程图流量计实验流程示意图1-储水箱；2-放水阀；3-离心泵；4-排水阀；5-文丘里、孔板流量计调节阀；6-转子流量计调节阀；7-转子流量计；8-孔板流量计；9，10-孔板测压进出口阀；11-压差传感器；12，13-文丘里测压进出口阀；14-文丘里流量计；15-涡轮流量计：16，17-进水阀；18-温度计实验装置仪表面板图2.实验设备主要技术参数：离心泵：型号WB70/055；贮水槽：550mm×400mm×450mm；试验管路：内径φ48.0 mm；涡轮流量计：最大流量 6m3/h；文丘里流量计：喉径φ15mm；孔板流量计：喉径φ15mm；转子流量计：LZB-40，量程400-4000L/h；温度计：Pt100数字仪表显示；差压变送器： 0-200kPa五、实验方法及步骤1.首先向储水箱内注入蒸馏水至三分之二，关闭流量调节阀5、6，启动离心泵。

文丘里流量计的标定嘿，朋友们，今天咱们来摆一摆文丘里流量计的标定这个话题。

你们晓得不，文丘里流量计这个东西，那可是咱们工业里头测流量的得力帮手。

但是，它要是没标定好，那测出来的数据可就不准了哦。

标定文丘里流量计，其实就跟咱们平时体检一样，得定期给它做个“全身检查”。

你想嘛，流量计要是没标定，那就好比一个人没体检，身体有啥子毛病都不晓得。

标定，就是要看看它测出来的数据到底准不准，要是不准，那就得调一调，让它回到正轨上来。

标定文丘里流量计，咱们得用个叫音速喷嘴的东西。

音速喷嘴，听起来好高大上哦，其实就是个能精确控制流量的标准装置。

咱们把流量计跟音速喷嘴接起来，然后让流体流过，看看流量计测出来的数据跟音速喷嘴给出的标准数据差多少。

要是差得多，那就得调调流量计的参数，让它测得更准。

这个过程，就像咱们平时调电视天线，得一点点地调，直到画面最清晰为止。

标定的时候，还有好多细节得注意哦。

比如说，流量计得安装在流体流动稳定的地方，不能有啥子干扰。

还有，流量计前后的直管段长度也得符合要求，不能太长也不能太短。

标定的时候，还得注意环境温度、压力这些参数，因为它们都会影响流量计的测量精度。

这些细节，看着虽小，但要是忽略了，那标定出来的结果可就不准了哦。

所以说，标定文丘里流量计，那可是个技术活，得细心、耐心、还得有经验。

只有这样，咱们才能保证流量计测出来的数据准准确确，让咱们的生产更加顺利，也让咱们的工作更加有保障。

咋样，听了我的讲解，你们对文丘里流量计的标定是不是有了更深的理解了呢？有啥子问题，随时找我摆哦！。

体积管标定流量计流程原理引言：流量计是工业生产中常见的一种仪器，用于测量液体或气体的流量。

而体积管标定流量计则是一种常用的流量计标定方法，本文将介绍体积管标定流量计的流程和原理。

一、流量计简介流量计是用来测量流体通过管道或管路的体积或质量的仪器。

根据测量原理的不同，流量计可以分为多种类型，如涡轮流量计、涡街流量计、电磁流量计等。

而体积管标定流量计是一种常用的标定流量计的方法，其原理基于流体通过管道的体积与时间的关系。

二、体积管标定流量计的流程1. 准备工作在进行体积管标定流量计之前，需要准备好以下工作：- 流量计：选择一款可靠的流量计，具有较高的测量精度。

- 体积管：选择合适的体积管，根据流量计的规格和测量范围来确定。

- 流量计标定装置：准备好用于标定流量计的装置，如标准流量计、压力传感器等。

2. 流量计标定流量计标定是为了确定流量计的准确读数和测量误差。

具体流程如下：- 将流量计与标准流量计连接好，并确保连接处密封可靠。

- 将标准流量计设置为一定的流量值，记录下标准流量计的读数。

- 同时记录下流量计的读数。

- 重复上述步骤，记录不同流量值下的读数。

- 根据标准流量计和流量计的读数，计算出流量计的测量误差，并进行相应的修正。

3. 体积管标定体积管标定是为了确定体积管的体积与时间的关系，从而通过体积管的读数来计算流量。

具体流程如下：- 将体积管和流量计连接好，并确保连接处密封可靠。

- 将流体从流量计流入体积管，并记录下时间t1和体积管的读数V1。

- 流体流出体积管，继续记录时间t2和体积管的读数V2。

- 根据时间和体积管的读数，计算出流体通过体积管的体积△V和时间△t的差值。

- 重复上述步骤，记录不同体积值下的时间和体积管的读数。

- 根据体积和时间的关系，绘制出流体通过体积管的体积与时间的曲线。

4. 结果分析通过体积管标定流量计后，可以得到流体通过体积管的体积与时间的关系曲线。

根据这条曲线，可以准确地计算出流量计的流量。

电靶流量计检查与标定
1：原理：当管道中有介质流动时，流体质点冲击在靶板上，使靶板产生一微小位移（2-3MM）靶板的受力经靶杆传递给压敏电阻，经压敏电阻组成的电桥，把力转换成与流速的平方成正比的的电信号。

2：判断传感器的好坏
A：先把电桥的四个线从端子上拆下。

四根线的颜色分别为绿，白，红，黑。

（绿对黑，白对红）都为350欧。

（绿对白，黑对红，白对黑，红队绿）都为262欧
符合上述电阻值，则证明桥路是好的，若出现开路或短路则说明电桥损坏，无法修复。

B：测试桥路四根线对表壳的绝缘电阻，用20兆欧档分别测绿，白，黑，红对表壳的绝缘电阻应大于20兆欧，否则应对其进行处理，达道要求才证明传感器的问题。

注意：测试中不要将人体电阻并联进去以免造成误判断
3：标定步骤
注意：调试前应将靶式流量计前后截止阀关闭，使管道中无介质流动。

A：基准电压的调试
1：将SW１开关拨到检测位置（OPER），用万用表的200MVDC档，正表笔接TP1，负表笔接TPG，调节基准零电位器（ZRED），使万用表显示1MV左右。

2：将SW１拨到表定位置（CAL），用万用表的2VDC档，正表笔接（TP1），负表笔接（TPG），调试基准满度电位器（SPAN）使万用表显示在标定电压值（在标定书上查或在表壳后）上述1-2反复2次
B：输出电流4——20MA的调试
1：将SW１开关拨到检测位置（OPER），将万用表的20MA 档串入回路中，调节4MA电位器使万用表指示4MA
2：将SW１拨到标定位置（CAL）调节20MA电位器，使万用表显示在标定书上的毫安值（此毫安值标定书上查，如果查不到可以这样计算：MA=0．９１的方根＊１６＋４上述１－２反复２次。

电磁流量计现场标定有6种方法
电磁流量计是根据法拉第电磁感应定律进行流量测量的流量计。

电磁流量计的优点是压损极小，可测流量范围大。

流量与小流量的比值一般为20：1以上，适用的工业管径范围宽，可达3m，输出信号和被测流量成线性，度较高，可测量电导率≥5μs/cm的酸、碱、盐溶液、水、污水、腐蚀性液体以及泥浆、矿浆、纸浆等的流体流量。

但它不能测量气体、蒸汽以及纯净水的流量。

为了保证电磁流量计在故障修复后以及长期使用后的精度和可靠性，而又不影响日常生产，电磁流量计现场标定有6种方法：
1、对电磁流量计励磁线圈进行铜电阻测试，应与原出厂值相同(环境温度相同时)。

2、对电磁流量计励磁线圈进行安全绝缘测试，应大于20MΩ。

3、对电磁流量计转换器励磁电流进行测试，观察其输出与转换器原电流的值，误差不超过士0.25mA。

4、对电磁流量计传感器电极对地电阻进行测试，若电阻值在2一20kf之间，并伴有充放电现象，两只电极的电阻相近，则认为好的。

5、对DN1200mm以上的电磁流量计，应测试推动级NB，电流误差不超过12mA。

6、对电磁流量计转换器模拟量输出及频率输出进行测试，观察其线性变化情况，并计算其线性误差，应不超过士0.5%。
