自动控制原理习题及答案

一、 单项选择题（每小题1分，共20分）1. 系统和输入已知，求输出并对动态特性进行研究，称为（ C ）A.系统综合B.系统辨识C.系统分析D.系统设计2. 惯性环节和积分环节的频率特性在（ A ）上相等。

A.幅频特性的斜率B.最小幅值C.相位变化率D.穿越频率3. 通过测量输出量，产生一个与输出信号存在确定函数比例关系值的元件称为（ C ）A.比较元件B.给定元件C.反馈元件D.放大元件4. ω从0变化到+∞时，延迟环节频率特性极坐标图为（ A ）A.圆B.半圆C.椭圆D.双曲线5. 当忽略电动机的电枢电感后，以电动机的转速为输出变量，电枢电压为输入变量时，电动机可看作一个（ B ）A.比例环节B.微分环节C.积分环节D.惯性环节6. 若系统的开环传 递函数为2)(5 10+s s ，则它的开环增益为（ C ） A.1 B.2 C.5 D.107. 二阶系统的传递函数52 5)(2++=s s s G ，则该系统是（ B ） A.临界阻尼系统 B.欠阻尼系统 C.过阻尼系统 D.零阻尼系统8. 若保持二阶系统的ζ不变，提高ωn ，则可以（ B ）A.提高上升时间和峰值时间B.减少上升时间和峰值时间C.提高上升时间和调整时间D.减少上升时间和超调量9. 一阶微分环节Ts s G +=1)(，当频率T1=ω时，则相频特性)(ωj G ∠为（ A ） A.45° B.-45° C.90° D.-90°10.最小相位系统的开环增益越大，其（ D ）A.振荡次数越多B.稳定裕量越大C.相位变化越小D.稳态误差越小11.设系统的特征方程为()0516178234=++++=s s s s s D ，则此系统 （ A ）A.稳定B.临界稳定C.不稳定D.稳定性不确定。

12.某单位反馈系统的开环传递函数为：())5)(1(++=s s s k s G ，当k =（ C ）时，闭环系统临界稳定。

自动控制原理试题库20套和答案详解一、填空（每空1分，共18分）1．自动控制系统的数学模型有、、共4种。

2．连续控制系统稳定的充分必要条件是。

离散控制系统稳定的充分必要条件是。

3．某统控制系统的微分方程为：dc(t)+0.5C(t)=2r(t)。

则该系统的闭环传递函数dtΦσ；调节时间ts(Δ。

4．某单位反馈系统G(s)= 100(s?5)，则该系统是阶2s(0.1s?2)(0.02s?4)5．已知自动控制系统L(ω)曲线为：则该系统开环传递函数G(s)= ；ωC6．相位滞后校正装置又称为调节器，其校正作用是。

7．采样器的作用是，某离散控制系统(1?e?10T)G(Z)?（单位反馈T=0.1）当输入r(t)=t时.该系统稳态误差(Z?1)2(Z?e?10T)为。

二. 1.R(s) 求：C(S)（10分）R(S)2.求图示系统输出C（Z）的表达式。

（4分）四．反馈校正系统如图所示（12分）求：（1）Kf=0时，系统的ξ，ωn和在单位斜坡输入下的稳态误差ess.（2）若使系统ξ=0.707，kf应取何值？单位斜坡输入下ess.=？五.已知某系统L（ω）曲线，（12分）（1）写出系统开环传递函数G（s）（2）求其相位裕度γ（3）欲使该系统成为三阶最佳系统.求其K=？，γmax=?六、已知控制系统开环频率特性曲线如图示。

P为开环右极点个数。

г为积分环节个数。

判别系统闭环后的稳定性。

（1）（2）（3）七、已知控制系统的传递函数为G0(s)?校正装置的传递函数G0（S）。

（12分）一.填空题。

（10分）1.传递函数分母多项式的根，称为系统的2. 微分环节的传递函数为3.并联方框图的等效传递函数等于各并联传递函数之4.单位冲击函数信号的拉氏变换式5.系统开环传递函数中有一个积分环节则该系统为型系统。

6.比例环节的频率特性为。

7. 微分环节的相角为8.二阶系统的谐振峰值与有关。

9.高阶系统的超调量跟10.在零初始条件下输出量与输入量的拉氏变换之比，称该系统的传递函数。

精心整理
《自动控制原理》试题及答案
1、若某串联校正装置的传递函数为(10s+1)/(100s+1)，则该校正装置属于(B )。

3分
2、在对控制系统稳态精度无明确要求时，为提高系统的稳定性，最方便的是（A）3分
3、在系统中串联PD调节器，以下那一种说法是错误的（D）3分
A
B
C
D
4
5、I
6
7、
8
9、
10、
11、若某最小相位系统的相角裕度γ>0，则下列说法正确的是( )。

2分
12、某环节的传递函数是G(s)=5s+3+2/s，则该环节可看成由（D ）环节组成。

2分
13、主导极点的特点是（A ）2分
14、设积分环节的传递函数为G(s)=K/s，则其频率特性幅值A(ω)=（）2分
15、某环节的传递函数为K/(Ts+1)，它的对数幅频率特性随K值增加而（）2分
16、某系统的传递函数是G(s)=1/(2s+1)，则该可看成由（C ）环节串联而成2分
17、若系统的开环传递函数在s右半平面上没有零点和极点，则该系统称作（B）2分
18、
19、
20、
21、
22、
23、
24、
25、
26、若系统增加合适的开环零点，则下列说法不正确的是(B ) 2分
27、当二阶系统的根分布在根平面的虚轴上时，系统的阻尼比为（B）3分
28、控制系统的稳态误差ess反映了系统的（A）2分
29、当二阶系统特征方程的根为具有负实部的复数根时，系统的阻尼比为（C）3分
30、二阶系统当0<ζ<1时，如果增加ζ，则输出响应的最大超调量将（B）3分。

一、简答题1. 被控对象、被控量、干扰各是什么？答：对象：需进行控制的设备或装置的工作进程。

被控量：被控对此昂输出需按控制要求变化的物理量。

干扰：对生产过程产生扰动，使被控量偏离给定值的变量。

2. 按给定信号分类，控制系统可分为哪些类型？答：恒值控制系统、随动控制系统、程序控制系统。

3. 什么是系统的静态？答：被控量不随时间改变的平衡状态。

4. 什么是系统的动态？答：被控量随时间变化的不平衡状态。

5. 什么是系统的静态特性？答：系统再平衡状态下输出信号与输入信号的关系。

6. 什么是系统的动态特性？答：以时间为自变量，动态系统中各变量变化的大小、趋势以及相互依赖的关系。

7. 控制系统分析中，常用的输入信号有哪些？答：阶跃、斜坡、抛物线、脉冲。

8. （3次）传递函数是如何定义的？答：线性定常系统在零初始条件下输出响应量的拉氏变换与输入激励量的拉氏变换之比。

9. 系统稳定的基本条件是什么？答：系统的所有特征根必须具有负的实部的实部小于零。

10. 以过渡过程形式表示的质量指标有哪些？答：峰值时间t p 、超调量δ%、衰减比n d 、调节时间t s 、稳态误差e ss 。

11. 简述典型输入信号的选用原因。

答：①易于产生；②方便利用线性叠加原理；③形式简单。

12. 什么是系统的数学模型？答：系统的输出参数对输入参数的响应的数学表达式。

13. 信号流图中，支路、闭通路各是什么？答：支路：连接两节点的定向线段，其中的箭头表示信号的传送方向。

闭通路：通路的终点就是通路的起点，且与其他节点相交不多于一次。

14. 误差性能指标有哪些？答：IAE ，ITAE ，ISE ，ITSE二、填空题1. 反馈系统又称偏差控制，起控制作用是通过给定值与反馈量的差值进行的。

2. 复合控制有两种基本形式，即按参考输入的前馈复合控制和按扰动输入的前馈复合控制。

3. 某系统的单位脉冲响应为g(t)=10e -0.2t +5e -0.5t ，则该系统的传递函数G(s)为ss s s 5.052.010+++。

自动控制原理习题及其解答第一章（略） 第二章例2-1 弹簧，阻尼器串并联系统如图2-1示，系统为无质量模型，试建立系统的运动方程。

解：(1) 设输入为y r ，输出为y 0。

弹簧与阻尼器并联平行移动。

(2) 列写原始方程式，由于无质量按受力平衡方程，各处任何时刻，均满足∑=0F ，则对于A 点有其中，F f 为阻尼摩擦力，F K 1，F K 2为弹性恢复力。

(3) 写中间变量关系式 (4) 消中间变量得 (5) 化标准形 其中:215K K T +=为时间常数，单位[秒]。

211K K K K +=为传递函数，无量纲。

例2-2 已知单摆系统的运动如图2-2示。

(1) 写出运动方程式 (2) 求取线性化方程解：（1）设输入外作用力为零，输出为摆角? ，摆球质量为m 。

（2）由牛顿定律写原始方程。

其中，l 为摆长，l ? 为运动弧长，h 为空气阻力。

（3）写中间变量关系式 式中，α为空气阻力系数dtd lθ为运动线速度。

（4）消中间变量得运动方程式0s i n 22=++θθθmg dt d al dtd ml （2-1) 此方程为二阶非线性齐次方程。

（5）线性化由前可知，在? ＝0的附近，非线性函数sin ? ≈? ，故代入式（2-1）可得线性化方程为例2-3 已知机械旋转系统如图2-3所示，试列出系统运动方程。

解：（1）设输入量作用力矩M f ，输出为旋转角速度? 。

（2）列写运动方程式 式中， f ?为阻尼力矩，其大小与转速成正比。

（3）整理成标准形为 此为一阶线性微分方程，若输出变量改为?，则由于代入方程得二阶线性微分方程式例2-4 设有一个倒立摆安装在马达传动车上。

如图2-4所示。

图2-2 单摆运动图2-3 机械旋转系统倒立摆是不稳定的，如果没有适当的控制力作用在它上面，它将随时可能向任何方向倾倒，这里只考虑二维问题，即认为倒立摆只在图2-65所示平面内运动。

控制力u 作用于小车上。

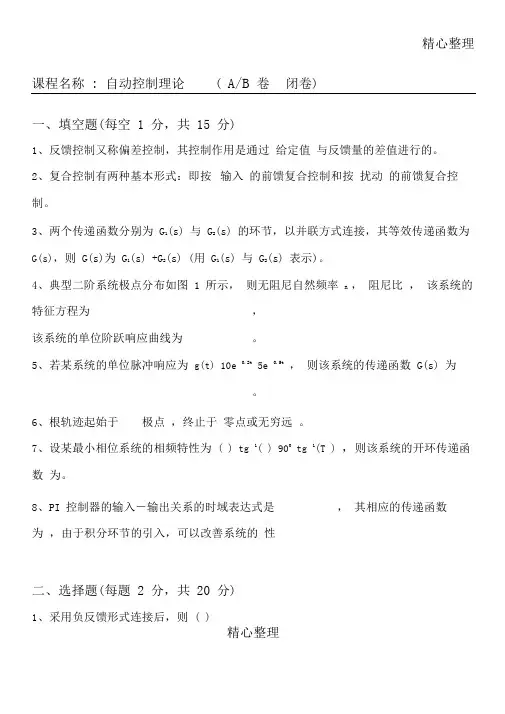

精心整理课程名称: 自动控制理论( A/B 卷闭卷)一、填空题(每空 1 分，共 15 分)1、反馈控制又称偏差控制，其控制作用是通过给定值与反馈量的差值进行的。

2、复合控制有两种基本形式：即按输入的前馈复合控制和按扰动的前馈复合控制。

3、两个传递函数分别为G1(s) 与G2(s) 的环节，以并联方式连接，其等效传递函数为G(s)，则G(s)为G1(s) +G2(s) (用G1(s) 与G2(s) 表示)。

4、典型二阶系统极点分布如图 1 所示，则无阻尼自然频率n ，阻尼比，该系统的特征方程为，该系统的单位阶跃响应曲线为。

5、若某系统的单位脉冲响应为g(t) 10e 0.2t 5e 0.5t，则该系统的传递函数G(s) 为。

6、根轨迹起始于极点，终止于零点或无穷远。

7、设某最小相位系统的相频特性为( ) tg 1( ) 900 tg 1(T ) ，则该系统的开环传递函数为。

8、PI 控制器的输入－输出关系的时域表达式是，其相应的传递函数为，由于积分环节的引入，可以改善系统的性二、选择题(每题 2 分，共 20 分)1、采用负反馈形式连接后，则( )精心整理A、一定能使闭环系统稳定； B 、系统动态性能一定会提高；C、一定能使干扰引起的误差逐渐减小，最后完全消除；D、需要调整系统的结构参数，才能改善系统性能。

2、下列哪种措施对提高系统的稳定性没有效果( ) 。

A、增加开环极点； B 、在积分环节外加单位负反馈；C、增加开环零点； D 、引入串联超前校正装置。

3、系统特征方程为D(s) s3 2s2 3s 6 0，则系统( )A、稳定； B 、单位阶跃响应曲线为单调指数上升；C、临界稳定； D 、右半平面闭环极点数Z 2 。

4、系统在r (t) t 2作用下的稳态误差e ss ，说明( )A、型别v 2 ； B 、系统不稳定；C、输入幅值过大； D 、闭环传递函数中有一个积分环节。

5、对于以下情况应绘制0°根轨迹的是( )A、主反馈口符号为“-” ；B、除K r外的其他参数变化时；C、非单位反馈系统；D 、根轨迹方程(标准形式)为G(s)H (s) 1。

1、在反馈控制系统中，控制装置对被控对象施加的控制作用，是取自被控量的A.偏差信息B.放大信息C.测量信息D.反馈信息正确答案：D2、反馈控制也称为A.开环控制B.前馈控制C.复合控制D.闭环控制正确答案：D3、什么是保证系统正常工作的先决条件？A.稳定性B.快速性C.鲁棒性D.准确性正确答案：A4、系统输出量不会对系统控制作用发生影响的控制方式是A.反馈控制方式B.开环控制方式C.复合控制方式D.顺馈控制方式5、结构和参数便于调整，用串联或反馈的方式连接在系统中，以改善系统的系统，这类元件称为A.校正元件B.测量元件C.给定元件D.执行元件正确答案：A6、系统和输入已知，求系统输出并对动态特性进行研究，称为A.系统辨识B.系统综合C.系统设计D.系统分析正确答案：D7、当忽略电动机的电枢电感后，以电动机的转速为输出变量，电枢电压为输入变量时，电动机可看作一个A.比例环节B.惯性环节C.积分环节D.微分环节正确答案：B8、若系统的开环传递函数为G(s)=10/(s(5s+2)),则它的开环增益为A.1B.5C.10D.29、在直流电动机调速系统中，霍尔传感器是用作（）反馈传感器A.位移B.速度C.电压D.电流正确答案：D10、把系统输出变量的拉氏变换与输入量的拉氏变换之比称为系统的传递函数A.正确B.无法判断C.部分正确D.不正确正确答案：D11、引出点前移越过一个方块图单元时，应在引出线支路上A.并联越过的方块图单元B.串联越过的方块图单元的倒数C.并联越过的方块图单元的倒数D.串联越过的方块图正确答案：D12、梅森公式是用来A.求系统根轨迹B.判断稳定性C.计算输入误差D.求系统传递函数13、在信号流图中，在支路上标明的是A.比较点B.引出点C.传递函数D.输入正确答案：C14、一阶惯性系统无法跟踪什么信号A.脉冲信号B.阶跃信号C.加速度信号D.斜坡信号正确答案：C解析： D、当输入为加速度信号时，随着时间推移跟踪误差将不断增大，最终趋于无穷大。

自动控制原理习题一、(20分) 试用结构图等效化简求下图所示系统的传递函数)()(s R s C 。

解：所以： 32132213211)()(G G G G G G G G G G s R s C +++= 二．（10分）已知系统特征方程为06363234=++++s s s s ，判断该系统的稳定性，若闭环系统不稳定，指出在s 平面右半部的极点个数。

(要有劳斯计算表)解：劳斯计算表首列系数变号2次，S 平面右半部有2个闭环极点，系统不稳定。

三．（20分）如图所示的单位反馈随动系统，K=16s -1,T=0.25s,试求：（1）特征参数n ωξ，； （2）计算σ%和t s ;（3）若要求σ%=16%，当T 不变时K 应当取何值解：（1）求出系统的闭环传递函数为：因此有：（2） %44%100e %2-1-=⨯=ζζπσ（3）为了使σ%=16%，由式可得5.0=ζ，当T 不变时，有：四．（15分）已知系统如下图所示，1．画出系统根轨迹（关键点要标明）。

2．求使系统稳定的K 值范围，及临界状态下的振荡频率。

解① 3n =，1,2,30P =，1,22,1m Z j ==-±，1n m -=②渐进线1条π ③入射角同理 2ϕ2135sr α=-︒④与虚轴交点，特方 32220s Ks Ks +++=，ωj s =代入222K K-0=1K ⇒=，s = 所以当1K >时系统稳定，临界状态下的震荡频率为ω五．（20分）某最小相角系统的开环对数幅频特性如下图所示。

要求（1） 写出系统开环传递函数；（2） 利用相角裕度判断系统的稳定性；（3） 将其对数幅频特性向右平移十倍频程，试讨论对系统性能的影响。

解（1）由题图可以写出系统开环传递函数如下：（2）系统的开环相频特性为截止频率 1101.0=⨯=c ω相角裕度：︒=+︒=85.2)(180c ωϕγ故系统稳定。

（3）将其对数幅频特性向右平移十倍频程后，可得系统新的开环传递函数其截止频率 10101==c c ωω而相角裕度 ︒=+︒=85.2)(18011c ωϕγγ=故系统稳定性不变。

自动控制原理试题及答案一、单项选择题（每题2分，共20分）1. 自动控制系统中，开环系统与闭环系统的主要区别在于（）。

A. 是否有反馈B. 控制器的类型C. 系统是否稳定D. 系统的响应速度答案：A2. 在控制系统中，若系统输出与期望输出之间存在偏差，则该系统（）。

A. 是闭环系统B. 是开环系统C. 没有反馈D. 是线性系统答案：B3. 下列哪个是控制系统的稳定性条件？（）A. 所有闭环极点都位于复平面的左半部分B. 所有开环极点都位于复平面的左半部分C. 所有闭环极点都位于复平面的右半部分D. 所有开环极点都位于复平面的右半部分答案：A4. PID控制器中的“P”代表（）。

A. 比例B. 积分C. 微分D. 前馈答案：A5. 在控制系统中，超调量通常用来衡量（）。

A. 系统的稳定性B. 系统的快速性C. 系统的准确性D. 系统的鲁棒性答案：C6. 一个系统如果其开环传递函数为G(s)H(s)，闭环传递函数为T(s)，则闭环传递函数T(s)是（）。

A. G(s)H(s)B. G(s)H(s)/[1+G(s)H(s)]C. 1/[1+G(s)H(s)]D. 1/G(s)H(s)答案：B7. 根轨迹法是一种用于（）的方法。

A. 系统稳定性分析B. 系统性能分析C. 系统设计D. 系统故障诊断答案：B8. 一个系统如果其开环传递函数为G(s)H(s)，闭环传递函数为T(s)，则T(s)的零点是（）。

A. G(s)的零点B. H(s)的零点C. G(s)和H(s)的零点D. G(s)和H(s)的极点答案：A9. 一个系统如果其开环传递函数为G(s)H(s)，闭环传递函数为T(s)，则T(s)的极点是（）。

A. G(s)的零点B. H(s)的零点C. 1+G(s)H(s)的零点D. G(s)和H(s)的极点答案：C10. 一个系统如果其开环传递函数为G(s)H(s)，闭环传递函数为T(s)，则系统的稳态误差与（）有关。

第一章绪论1-1 试比较开环控制系统和闭环控制系统的优弊端.解答： 1 开环系统(1)长处 :构造简单，成本低，工作稳固。

用于系统输入信号及扰动作用能早先知道时，可获得满意的成效。

(2)弊端：不可以自动调理被控量的偏差。

所以系统元器件参数变化，外来未知扰动存在时，控制精度差。

2闭环系统⑴长处：不论因为扰乱或因为系统自己构造参数变化所惹起的被控量偏离给定值，都会产生控制作用去消除此偏差，所以控制精度较高。

它是一种按偏差调理的控制系统。

在实质中应用宽泛。

⑵弊端：主要弊端是被控量可能出现颠簸，严重时系统没法工作。

1-2什么叫反应？为何闭环控制系统常采纳负反应？试举例说明之。

解答：将系统输出信号引回输入端并对系统产生控制作用的控制方式叫反应。

闭环控制系统常采纳负反应。

由1-1 中的描绘的闭环系统的长处所证明。

比如，一个温度控制系统经过热电阻（或热电偶）检测出目前炉子的温度，再与温度值对比较，去控制加热系统，以达到设定值。

1-3试判断以下微分方程所描绘的系统属于何种种类（线性，非线性，定常，时变）？2 d 2 y(t)3 dy(t ) 4y(t ) 5 du (t ) 6u(t )（1）dt 2 dt dt（2） y(t ) 2 u(t)（3）t dy(t) 2 y(t) 4 du(t) u(t ) dt dtdy (t )u(t )sin t2 y(t )（4）dtd 2 y(t)y(t )dy (t ) （5）dt 2 2 y(t ) 3u(t )dt（6）dy (t ) y 2 (t) 2u(t ) dty(t ) 2u(t ) 3du (t )5 u(t) dt（7）dt解答： （1）线性定常（2）非线性定常 （3）线性时变（4）线性时变（5）非线性定常（6）非线性定常（7）线性定常1-4 如图 1-4 是水位自动控制系统的表示图， 图中 Q1，Q2 分别为进水流量和出水流量。

控制的目的是保持水位为必定的高度。

第1章控制系统概述【课后自测】1-1 试列举几个日常生活中的开环控制和闭环控制系统，说明它们的工作原理并比较开环控制和闭环控制的优缺点。

解：开环控制——半自动、全自动洗衣机的洗衣过程。

工作原理：被控制量为衣服的干净度。

洗衣人先观察衣服的脏污程度，根据自己的经验，设定洗涤、漂洗时间，洗衣机按照设定程序完成洗涤漂洗任务。

系统输出量（即衣服的干净度）的信息没有通过任何装置反馈到输入端，对系统的控制不起作用，因此为开环控制。

闭环控制——卫生间蓄水箱的蓄水量控制系统和空调、冰箱的温度控制系统。

工作原理：以卫生间蓄水箱蓄水量控制为例，系统的被控制量（输出量）为蓄水箱水位（反应蓄水量）。

水位由浮子测量，并通过杠杆作用于供水阀门（即反馈至输入端），控制供水量，形成闭环控制。

当水位达到蓄水量上限高度时，阀门全关（按要求事先设计好杠杆比例），系统处于平衡状态。

一旦用水，水位降低，浮子随之下沉，通过杠杆打开供水阀门，下沉越深，阀门开度越大，供水量越大，直到水位升至蓄水量上限高度，阀门全关，系统再次处于平衡状态。

开环控制和闭环控制的优缺点如下表1-2 自动控制系统通常有哪些环节组成？各个环节分别的作用是什么？解：自动控制系统包括被控对象、给定元件、检测反馈元件、比较元件、放大元件和执行元件。

各个基本单元的功能如下：（1）被控对象—又称受控对象或对象，指在控制过程中受到操纵控制的机器设备或过程。

（2）给定元件—可以设置系统控制指令的装置，可用于给出与期望输出量相对应的系统输入量。

（3）检测反馈元件—测量被控量的实际值并将其转换为与输入信号同类的物理量，再反馈到系统输入端作比较，一般为各类传感器。

（4）比较元件—把测量元件检测的被控量实际值与给定元件给出的给定值进行比较，分析计算并产生反应两者差值的偏差信号。

常用的比较元件有差动放大器、机械差动装置和电桥等。

（5）放大元件—当比较元件产生的偏差信号比较微弱不足以驱动执行元件动作时，可通过放大元件将微弱信号作线性放大。

第一章 习题答案1-1 根据题1-1图所示的电动机速度控制系统工作原理图(1) 将a,b 与c ，d 用线连接成负反馈状态；（2） 画出系统方框图。

解 (1)负反馈连接方式为:d a ↔，c b ↔；(2）系统方框图如图解1—1 所示。

1—2 题1—2图是仓库大门自动控制系统原理示意图。

试说明系统自动控制大门开闭的工作原理，并画出系统方框图。

题1-2图 仓库大门自动开闭控制系统解 当合上开门开关时，电桥会测量出开门位置与大门实际位置间对应的偏差电压，偏差电压经放大器放大后,驱动伺服电动机带动绞盘转动，将大门向上提起。

与此同时，和大门连在一起的电刷也向上移动，直到桥式测量电路达到平衡，电动机停止转动，大门达到开启位置。

反之,当合上关门开关时，电动机带动绞盘使大门关闭，从而可以实现大门远距离开闭自动控制。

系统方框图如图解1—2所示。

1—3 题1-3图为工业炉温自动控制系统的工作原理图。

分析系统的工作原理,指出被控对象、被控量和给定量，画出系统方框图。

题1-3图 炉温自动控制系统原理图解 加热炉采用电加热方式运行,加热器所产生的热量与调压器电压c u 的平方成正比，c u 增高，炉温就上升，c u 的高低由调压器滑动触点的位置所控制，该触点由可逆转的直流电动机驱动。

炉子的实际温度用热电偶测量，输出电压f u 。

f u 作为系统的反馈电压与给定电压r u 进行比较，得出偏差电压e u ，经电压放大器、功率放大器放大成a u 后，作为控制电动机的电枢电压。

在正常情况下，炉温等于某个期望值T °C,热电偶的输出电压f u 正好等于给定电压r u .此时,0=-=f r e u u u ，故01==a u u ，可逆电动机不转动，调压器的滑动触点停留在某个合适的位置上，使c u 保持一定的数值.这时，炉子散失的热量正好等于从加热器吸取的热量，形成稳定的热平衡状态，温度保持恒定。

当炉膛温度T °C 由于某种原因突然下降(例如炉门打开造成的热量流失)，则出现以下的控制过程： 控制的结果是使炉膛温度回升,直至T °C 的实际值等于期望值为止。

一、填空题（每空1分，共15分）1、反馈控制又称偏差控制，其控制作用是通过给定值与反馈量的差值进行的。

2、复合控制有两种基本形式：即按输入的前馈复合控制和按扰动的前馈复合控制。

3、两个传递函数分别为G1(s)与G2(s)的环节，以并联方式连接，其等效传递函数为()G s，则G(s)为G1(s)+G2(s)（用G1(s)与G2(s)表示）。

4、典型二阶系统极点分布如图1所示，ω，则无阻尼自然频率=n7其相应的传递函数为，由于积分环节的引入，可以改善系统的稳态性能。

1、在水箱水温控制系统中，受控对象为水箱，被控量为水温。

2、自动控制系统有两种基本控制方式，当控制装置与受控对象之间只有顺向作用而无反向联系时，称为开环控制系统；当控制装置与受控对象之间不但有顺向作用而且还有反向联系时，称为闭环控制系统；含有测速发电机的电动机速度控制系统，属于闭环控制系统。

3、稳定是对控制系统最基本的要求，若一个控制系统的响应曲线为衰减振荡，则该系统稳定。

判断一个闭环线性控制系统是否稳定，在时域分析中采用劳斯判据；在频域分析中采用奈奎斯特判据。

4、传递函数是指在零初始条件下、线性定常控制系统的输出拉氏变换与输入拉氏变换之比。

5、设系统的开环传递函数为2(1)(1)K s s Ts τ++arctan 180arctan T τωω--。

6、频域性能指标与时域性能指标有着对应关系，开环频域性能指标中的幅值穿越频率c ω对应时域性能指标调整时间s t ，它们反映了系统动态过程的。

1、对自动控制系统的基本要求可以概括为三个方面，即：稳定性、快速性和准确性。

是指闭环传系统的性能要求可以概括为三个方面，即：稳定性、准确性和快速性，其中最基本的要求是稳定性。

2、若某单位负反馈控制系统的前向传递函数为()G s ，则该系统的开环传递函数为()G s 。

3、能表达控制系统各变量之间关系的数学表达式或表示方法，叫系统的数学模型，在古典控制理论中系统数学模型有微分方程、传递函数等。

1. 采样系统结构如图所示，求该系统的脉冲传递函数。

答案:该系统可用简便计算方法求出脉冲传递函数。

去掉采样开关后的连续系统输出表达式为对闭环系统的输出信号加脉冲采样得再对上式进行变量替换得2. 已知采样系统的结构如图所示，，采样周期=0.1s。

试求系统稳定时K的取值范围。

答案:首先求出系统的闭环传递函数。

由求得，已知T=0.1s，e-1=0.368，故系统闭环传递函数为，特征方程为D(z)=1+G(z)=z2+(0.632K-1.368)z+0.368=0将双线性变换代入上式得+1 4 +( 7 -0.632K)=0要使二阶系统稳定，则有K＞0，2.736-0.632K＞0故得到K的取值范围为0＜K＜4.32。

3. 求下列函数的z变换。

(1). e(t)=te-at答案:e(t)=te-at该函数采样后所得的脉冲序列为e(nT)=nTe-anT n=0，1，2，…代入z变换的定义式可得E(z)=e(0)+P(T)z-1+e(2T)z-2+…+e(n )z-n+…= + e-aT z-1+2Te-2aT z-2+…+n e-naT z-n+…= (e-aT z-1+2e -2aT z-2+…+ne-naT z-n+…)两边同时乘以e-aT z-1，得e-aT z-1E(z)=T(e-2aT z-2+2e-3aT z-3+…+ne-a(n+1)T z-(n+1)+…)两式相减，若|e-aT z-1|＜1，该级数收敛，同样利用等比级数求和公式，可得最后该z变换的闭合形式为(2). e( )=答案 e( )=对e( )= 取拉普拉斯变换．得展开为部分分式，即可以得到化简后得(3).答案:将上式展开为部分分式，得查表可得(4).答案:对上式两边进行z变换可得得4. 求下列函数的z反变换(1).答案:由于所以得所以可得(z)的z反变换为e(nT)=10(2n-1)(2).答案:由于所以得所以E(z)的z反变换为e(nT)=-n-1n+2n=2n-n-1(3).答案:由长除法可得E(z)=2z-1-6z-3+10z-5-14z-7+…所以其反变换为e*( )= δ( -T)- δ( - )+1 δ( -5T)-14δ( -7 )+18δ( -9 )+…(4).答案:解法1：由反演积分法，得解法2：由于所以得最后可得z 反变换为5. 分析下列两种推导过程：(1). 令x(k)=k1(k)，其中1(k)为单位阶跃响应，有答案:(2). 对于和(1)中相同的(k)，有x(k)-x(k-1)=k-(k-1)=1试找出(2)与(1)中的结果为何不同，找出(1)或(2)推导错误的地方。
