故障树分析培训资料剖析

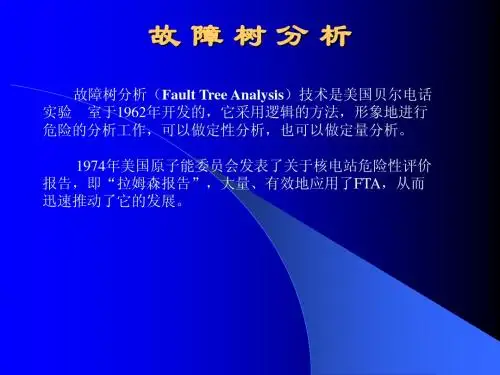

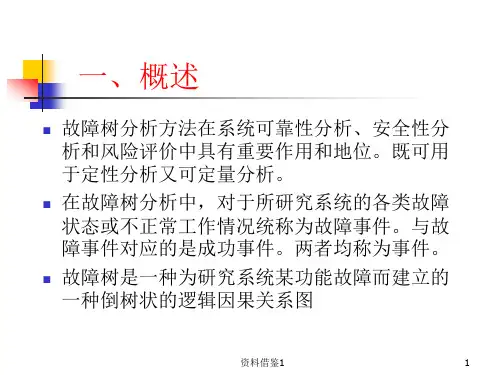

故障树分析法的内容及其分析故障树分析法（Fault Tree Analysis）是1961~1962年间，由美国贝尔电话实验室的沃森（H.A.Watson）在研究民兵火箭的控制系统中提出来的。

首篇论文在1965年由华盛顿大学与波音公司发起的讨论会上发表。

1970年波音公司的哈斯尔（Hassl）、舒洛特（Schroder）与杰克逊（Jackson）等人研制出故障树分析法的计算机程序，使飞机设计有了重要改进。

1974年美国原子能委员会发表了麻省理工学院（MIT）的拉斯穆森（Rasmusson）为首的安全小组所写的“商用轻水核电站事故危险性评价”报告，使故障树分析法从宇航、核能逐步推广到电子、化工和机械等部门。

故障树分析法实际上是研究系统的故障与组成该系统的零件（子系统）故障之间的逻辑关系，根据零件（子系统）故障发生的概率去估计系统故障发生概率的一种方法。

对可能造成系统失效的硬件、软件、环境、人为等因素进行分析，画出故障树，确定系统失效的各种可能组合方式及其发生的概率，从而计算出系统的失效概率，以便采取相的补救措施以提高系统的可靠性。

故障树分析一般有以下一些作用：（1）指导人们去查找系统的故障。

（2）能够指出系统中一些关键零件的失效对于系统的重要性。

（3）在系统的管理中，提供了一种看得见的图解，以便帮助人们对系统进行故障分析，并且对系统的设计有一定的指导作用。

（4）节省了大量的分析系统故障的时间，简化了故障分析过程。

（5）为系统的可靠度的定性与定量分析奠定的基础。

故障树分析一般按以下顺序进行：（1）定义系统，确定分析目的和内容，明确对系统所作的基本假设，对系统有一个详细的、透彻的认识。

（2）选定系统的顶事件。

（3）根据故障之间的逻辑关系，建造故障树。

（4）故障树的定性分析。

分析各故障事件结构的重要度，应用布尔代数对其进行简化，找出故障树的最小割集。

（5）收集并确定故障树中每个基本事件的发生概率或基本事件分布规律及其特性参数。

故障树分析详细范文1.确定系统故障：首先，需要明确定义系统的故障。

故障可以是系统无法达到预期性能、无法执行特定功能或完全失效等。

2.确定故障起因：然后，需要确定导致系统故障的起因。

这可以是单个组件的故障、操作员错误、环境因素等。

3.创建故障树：接下来，需要创建故障树。

故障树是一个逻辑结构图，用来表示系统故障的可能起因和后果之间的关系。

树的根表示系统故障，分支表示可能的故障起因，叶节点表示故障的具体原因。

4.评估故障概率：在故障树中，需要为每个故障事件分配一个概率值，以表示该事件发生的概率。

这可以通过专家评估、数据分析或以往经验得出。

5.分析故障树：在故障树中，如果存在从顶部到底部的路径，即从根节点到叶节点的路径，表示系统发生故障的逻辑。

通过分析故障树，可以识别导致系统故障的关键故障事件。

6.提出改进措施：最后，根据故障树分析结果，可以提出改进措施，减少系统故障的概率。

例如，可以通过增加备用设备、改进操作程序或提供培训来提高系统的可靠性。

然而，故障树分析也存在一些限制。

首先，它需要大量的时间和专业知识来创建和分析故障树。

其次，故障树分析通常只考虑故障发生的可能性，并未考虑故障的后果严重性。

因此，在进行故障树分析时，需要考虑到这些限制，并结合其他方法来综合评估系统的可靠性和安全性。

总之，故障树分析是一种有效的故障分析方法，能够帮助工程师理解和评估系统的可靠性。

通过详细的故障树分析，可以准确地识别系统故障的起因，并提出相应的改进措施，以提高系统的可靠性和安全性。

安全评价系列讲座故障树分析F a u l t T r e e A n a l y s i s F集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-安全评价系列讲座(7)-第八讲故障树分析(FaultTreeAnalysis，FTA)王广亮中国石化安全工程研究院，青岛2660713故障树定性分析故障树分析，包括定性分析和定量分析两种方法。

在定性分析中，主要包括最小割集、最小径集和重要度分析。

限于篇幅，以下仅介绍定性分析中的最小割集和最小径集。

3．1最小割集及其求法割集：它是导致顶上事件发生的基本事件的集合。

最小割集就是引起顶上事件发生必须的最低限度的割集。

最小割集的求取方法有行列式法、布尔代数法等。

现在，已有计算机软件求取最小割集和最小径集。

以下简要介绍布尔代数化简法。

图8—9为一故障树图，以下是用布尔代数化简的过程。

T=A1+A2=X1X2A3+X4A4=X1X2(X1+X3)+X4(X5+X6)=X1X2A1+XlX2A3+X4X5+X4X6=X1X2+X4X5+X4X6所以最小割集为{X1，X2}，{X4，X5}，{X4，X6}。

结果得到三个交集的并集，这三个交集就是三个最小割集El={Xl，X2}，E2={X4，X5}，E3：{X4，X6}。

用最小割集表示故障树的等效图如图8—1O。

3．2最小径集及其求法径集：如果故障树中某些基本事件不发生，则顶上事件就不发生，这些基本事件的集合称为径集。

最小径集：就是顶上事件不发生所需的最低限度的径集。

最小径集的求法是利用它与最小割集的对偶性。

首先作出与故障树对偶的成功树，即把原来故障树的与门换成或门，而或门换成与门，各类事件发生换成不发生，利用上述方法求出成功树的最小割集，再转化为故障树的最小径集。

例：将上例中故障树变为成功树用T’、A’l、A’2、A’3、A’4、X’l、X’2、X’3、X’4、X’5、X’6表示事件T、Al、A2A3、A4、Xl、X2、X3X，、X、X的补事件，即成功事件；逻辑门作相应转换，如图8—11。

《FTA故障树分析》
【培训课程大纲】
第一章概述
1、故障树的定义
2、故障树分析
——定性分析
——定量分析
——FTA的目的
——FTA一般步骤
3、故障树分析常用的术语及符号
——底事件
——顶事件
——中间事件
——开关事件
——条件事件
4、故障树分析常用的逻辑门及符号
——与门
——或门
——非门
——表决门
——顺序与门
——异或门
——禁门
——故障树转移符号
第二章建立故障树的方法
1、建立故障树的步骤
——确定故障树分析的范围——确定故障树的顶事件——故障树作图
2、故障树的规范化
3、故障树简化方法-模块化方法
4、故障树简化方法-布尔代数法
第三章故障树的定性分析
1、故障树的结构函数
2、最小割集和最小路集
3、故障树分析的下行法与上行法
4、故障树的对偶树
第四章故障树的定量分析
1、定量分析的目的：
2、概率组成函数穷举法
3、利用最小割集求解
4、概率重要度
5、故障树的对偶树
第五章故障树分析的发展方向——模糊故障树
——动态故障树
——贝叶斯网络与故障树分析——多状态故障树
【课程最后，回顾总结，提问答疑】。

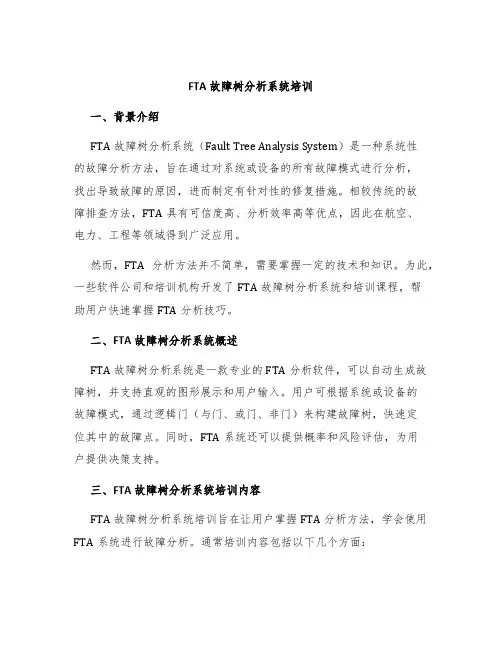

FTA故障树分析系统培训一、背景介绍FTA故障树分析系统（Fault Tree Analysis System）是一种系统性的故障分析方法，旨在通过对系统或设备的所有故障模式进行分析，找出导致故障的原因，进而制定有针对性的修复措施。

相较传统的故障排查方法，FTA具有可信度高、分析效率高等优点，因此在航空、电力、工程等领域得到广泛应用。

然而，FTA分析方法并不简单，需要掌握一定的技术和知识。

为此，一些软件公司和培训机构开发了FTA故障树分析系统和培训课程，帮助用户快速掌握FTA分析技巧。

二、FTA故障树分析系统概述FTA故障树分析系统是一款专业的FTA分析软件，可以自动生成故障树，并支持直观的图形展示和用户输入。

用户可根据系统或设备的故障模式，通过逻辑门（与门、或门、非门）来构建故障树，快速定位其中的故障点。

同时，FTA系统还可以提供概率和风险评估，为用户提供决策支持。

三、FTA故障树分析系统培训内容FTA故障树分析系统培训旨在让用户掌握FTA分析方法，学会使用FTA系统进行故障分析。

通常培训内容包括以下几个方面：1.基本概念和原理FTA分析的基本概念包括故障模式、事件、逻辑门等。

在掌握这些基本概念的基础上，需要了解FTA的原理，即如何构建故障树、如何确定故障点。

2.系统操作和使用FTA故障树分析系统通常提供直观的用户界面，用户可以通过拖拽、右键菜单等方式快速构建故障树。

因此，系统的操作和使用是培训的焦点之一，用户需要学会如何使用FTA软件进行分析。

3.案例分析和练习更好地掌握FTA分析方法，需要实践和案例分析。

培训涉及的案例通常包括飞机发动机故障、核电厂事故等，用户需要根据实际情况进行分析和练习。

4.风险评估和决策支持FTA系统可以提供概率和风险评估，用户需要了解如何进行风险评估并制定相应的修复措施。

此外，FTA系统还可以为用户提供决策支持，帮助用户做出正确的决策。

四、培训效果评估FTA故障树分析系统培训通常会进行效果评估，以确保学员掌握了相应的知识和技能。

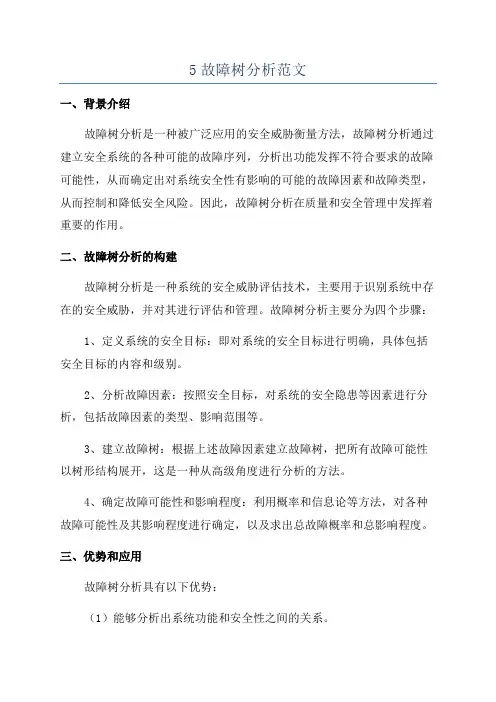

5故障树分析范文
一、背景介绍
故障树分析是一种被广泛应用的安全威胁衡量方法，故障树分析通过建立安全系统的各种可能的故障序列，分析出功能发挥不符合要求的故障可能性，从而确定出对系统安全性有影响的可能的故障因素和故障类型，从而控制和降低安全风险。

因此，故障树分析在质量和安全管理中发挥着重要的作用。

二、故障树分析的构建
故障树分析是一种系统的安全威胁评估技术，主要用于识别系统中存在的安全威胁，并对其进行评估和管理。

故障树分析主要分为四个步骤：
1、定义系统的安全目标：即对系统的安全目标进行明确，具体包括安全目标的内容和级别。

2、分析故障因素：按照安全目标，对系统的安全隐患等因素进行分析，包括故障因素的类型、影响范围等。

3、建立故障树：根据上述故障因素建立故障树，把所有故障可能性以树形结构展开，这是一种从高级角度进行分析的方法。

4、确定故障可能性和影响程度：利用概率和信息论等方法，对各种故障可能性及其影响程度进行确定，以及求出总故障概率和总影响程度。

三、优势和应用
故障树分析具有以下优势：
（1）能够分析出系统功能和安全性之间的关系。

故障树分析（五篇材料）第一篇：故障树分析故障樹分析R.G.Bennetts，IEEE會員摘要本文關注的是故障樹的分析，並介紹了一種算法，從該結構的描述導出一個減少布林積和（SOP）的表達。

該算法最初是作為一個分析程序為組合邏輯網絡和採用了反向波蘭語符號描述結構然後將其轉換為等效的SOP表達式。

這個過程同樣適用於故障樹分析，但必須解釋布林結果作為概率的關係來行使。

這方面進行了討論和一個簡單的測試和修改程序所述，使原來的布林表達式SOP被轉換成等價的SOP 表達式它可以直接被解釋為概率的關係。

讀者輔助工具：目的：教程需要特別說明的數學：布林代數，集合論，概率論需要特別效果數學：相同結果有用於：可靠性分析和理論界第二篇：FTA故障树分析简介故障树分析法(Fault Tree Analysis，以下简称FTA)就是在系统（过程）设计过程中，通过对可能造成系统故障的各种因素(包括硬件、软件、环境、人为因素等)进行分析，画出逻辑框图(即故障树)，从而确定系统故障原因的各种可能组合及其发生概率，以计算系统故障概率，采取相应的纠正措施，提高系统可靠性的一种设计分析方法故障树分析主要应用于(1)搞清楚初期事件到事故的过程，系统地图示出种种故障与系统成功、失败的关系。

(2)提供定义故障树顶未卜事件的手段。

(3)可用于事故（设备维修）分析。

故障树分析的基本程序1.熟悉系统：要详细了解系统状态及各种参数，绘出工艺流程图或布置图。

2.调查事故：收集事故案例，进行事故统计，设想给定系统可能发生的事故。

3.确定顶上事件：要分析的对象即为顶上事件。

对所调查的事故进行全面分析，从中找出后果严重且较易发生的事故作为顶上事件。

4.确定目标值：根据经验教训和事故案例，经统计分析后，求解事故发生的概率(频率)，以此作为要控制的事故目标值。

5.调查原因事件：调查与事故有关的所有原因事件和各种因素。

6.画出故障树：从顶上事件起，逐级找出直接原因的事件，直至所要分析的深度，按其逻辑关系，画出故障树。
